三层交换机链路聚合实验

一.实验内容

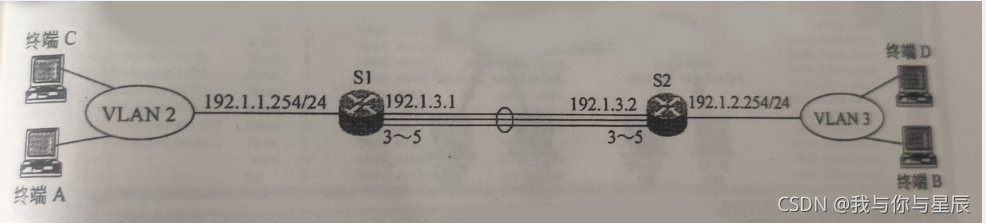

  • 互联网结构如图所示,三层交换机S1和S2的端口3-5构成端口通道,这一对端口通道作为实现S1和S2互连的三层接口。三层交换机S1和S2的端口6-8构成端口通道,这一对端口通道构成三层交换机Sl和S2之间的二层交换路径，且该交换路径被VLAN 2和VLAN 3共享。
  • 分别在三层交换机S1和S2中创建VLAN 2和VLAN 3,终端A和终端C属于VLAN 2,终端B和终端D属于VLAN 3,三层交换机S1中定义VLAN 2对应的IP接口，不允许定义VLAN 3对应的IP接口。三层交换机S2中定义VLAN 3对应的IP接口,不允许定义VLAN 2对应的IP接口。在满足上述要求的情况下,实现属于同一VLAN的两个终端之间的通信过程和属于不同VLAN的两个终端之间的通信过程。

在这里插入图片描述
二.实验目的
(1)进一步理解三层交换机的二层交换和三层路由功能。
(2)区分三层交换机三层接口与IP接口之间的差别。
(3)掌握三层交换机三层接口的端口通道配置过程。
(4)掌握三层交换机共享端口的端口通道配置过程。
(5)掌握三层交换机三层接口和IP接口的配置过程。
(6)验证IP分组VLAN间传输过程。
三.实验原理

  • 三层交换机S1和S2三层接口之间的聚合链路只能用于实现三层交换机S1和S2路由模块之间的互连,如逻辑结构图所示，为了实现VLAN内通信过程,必须建立三层交换机SI和S2之间的交换路径。
  • 由于三层交换机S1中不允许定义VLAN 3 对应的 IP接口，三层交换机S2中不允许定义VLAN 2对应的IP接口，因此,需要通过三层交换机S1和S2三层接口之间的聚合链路实现VLAN 2和VLAN 3之间的通信过程。

逻辑结构图

在这里插入图片描述

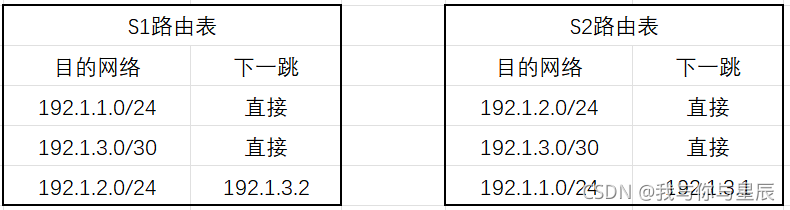

路由表
在这里插入图片描述

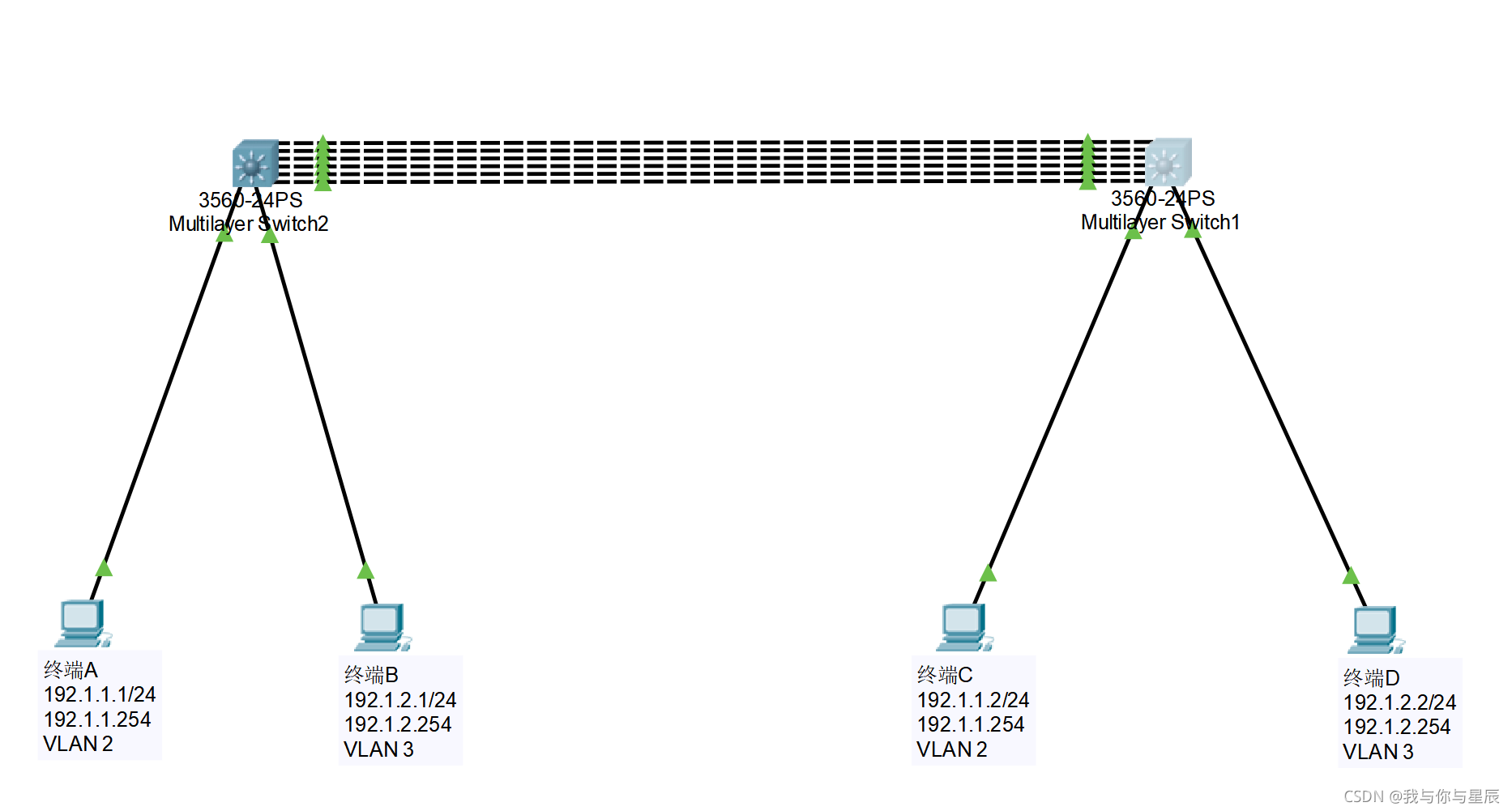

配置图
在这里插入图片描述

  • 三层交换机的三层接口等同于路由器物理接口,因此，三层接口无须与VLAN绑定，只能接收、发送不携带VLAN ID的MAC帧,不能建立跨三层接口的VLAN。
  • 根据配置图所示,终端A至终端D IP分组传输路径由三部分组成:一是终端A至S1路由模块;二是S1路由模块至S2路由模块,这一段路径只经过两个三层接口之间的聚合链路;三是 S2路由模块至终端D. 由此可见,终端A至终端D的IP分组传输路径无须经过S1和S2之间的二层交换路径。
  • 终端A至终端B的IP分组传输路径也由三部分组成，一是终端A至S1路由模块，二是S1路由模块至S2路由模块,这一段路径只经过两个三层接口之间的聚合链路，三是S2路由模块至终端B,这一段路径需要经过S1和S2之间的二层交换路径。

四.命令接口配置过程
1.Multilayer Switch1命令接口配置过程

Switch>enable
Switch#configure terminal
Switch(config)#hostname Switch1
Switch1(config)#vlan 2
Switch1(config-vlan)#name v2
Switch1(config-vlan)#exit
Switch1(config)#vlan 3
Switch1(config-vlan)#name v3
Switch1(config-vlan)#exit
SWitch1(config)#interface FastEthernet 0/1
SWitch1(config-if)#switchport mode access
SWitch1(config-if)#switchport access vlan 2
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/2
SWitch1(config-if)#switchport mode access
SWitch1(config-if)#switchport access vlan 3
SWitch1(config-if)#exit
SWitch1(config)#interface vlan 2
SWitch1(config-if)#ip address 192.1.1.254 255.255.255.0
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/3
SWitch1(config-if)#no switchport
SWitch1(config-if)#no ip address
SWitch1(config-if)#channel-group 1 mode active
SWitch1(config-if)#channel-protocol lacp
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/4
SWitch1(config-if)#no switchport
SWitch1(config-if)#no ip address
SWitch1(config-if)#channel-group 1 mode active
SWitch1(config-if)#channel-protocol lacp
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/5
SWitch1(config-if)#no switchport
SWitch1(config-if)#no ip address
SWitch1(config-if)#channel-group 1 mode active
SWitch1(config-if)#channel-protocol lacp
SWitch1(config-if)#exit
SWitch1(config)#interface port-channel 1
SWitch1(config-if)#ip address 192.1.3.1 255.255.255.252
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/6
SWitch1(config-if)#switchport trunk encapsulation dotlq
SWitch1(config-if)#switchport mode trunk
SWitch1(config-if)#channel-group 2 mode active
SWitch1(config-if)#channel-protocol lacp
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/7
SWitch1(config-if)#switchport trunk encapsulation dotlq
SWitch1(config-if)#switchport mode trunk
SWitch1(config-if)#channel-group 2 mode active
SWitch1(config-if)#channel-protocol lacp
SWitch1(config-if)#exit
SWitch1(config)#interface FastEthernet 0/8
SWitch1(config-if)#switchport trunk encapsulation dotlq
SWitch1(config-if)#switchport mode trunk
SWitch1(config-if)#channel-group 2 mode active
SWitch1(config-if)#channel-protocol lacp
SWitch1(config-if)#exit
SWitch1(config)#interface port-channel 2
SWitch1(config-if)#switchport trunk encapsulation dotlq
SWitch1(config-if)#switchport mode trunk
SWitch1(config-if)#exit
SWitch1(config)#ip routing
SWitch1(config)#router rip
SWitch1(config-router)#version 2
SWitch1(config-router)#no auto-summary
SWitch1(config-router)#network 192.1.1.0
SWitch1(config-router)#network 192.1.3.0
SWitch1(config-router)#exit

2.Multilayer Switch2命令接口配置过程

Switch>enable
Switch#configure terminal
Switch(config)#hostname Switch2
Switch2(config)#vlan 2
Switch2(config-vlan)#name v2
Switch2(config-vlan)#exit
Switch2(config)#vlan 3
Switch2(config-vlan)#name v3
Switch2(config-vlan)#exit
SWitch2(config)#interface FastEthernet 0/1
SWitch2(config-if)#switchport mode access
SWitch2(config-if)#switchport access vlan 2
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/2
SWitch2(config-if)#switchport mode access
SWitch2(config-if)#switchport access vlan 3
SWitch2(config-if)#exit
SWitch2(config)#interface vlan 3
SWitch2(config-if)#ip address 192.1.2.254 255.255.255.0
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/3
SWitch2(config-if)#no switchport
SWitch2(config-if)#no ip address
SWitch2(config-if)#channel-group 1 mode active
SWitch2(config-if)#channel-protocol lacp
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/4
SWitch2(config-if)#no switchport
SWitch2(config-if)#no ip address
SWitch2(config-if)#channel-group 1 mode active
SWitch2(config-if)#channel-protocol lacp
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/5
SWitch2(config-if)#no switchport
SWitch2(config-if)#no ip address
SWitch2(config-if)#channel-group 1 mode active
SWitch2(config-if)#channel-protocol lacp
SWitch2(config-if)#exit
SWitch2(config)#interface port-channel 1
SWitch2(config-if)#ip address 192.1.3.2 255.255.255.252
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/6
SWitch2(config-if)#switchport trunk encapsulation dotlq
SWitch2(config-if)#switchport mode trunk
SWitch2(config-if)#channel-group 2 mode active
SWitch2(config-if)#channel-protocol lacp
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/7
SWitch2(config-if)#switchport trunk encapsulation dotlq
SWitch2(config-if)#switchport mode trunk
SWitch2(config-if)#channel-group 2 mode active
SWitch2(config-if)#channel-protocol lacp
SWitch2(config-if)#exit
SWitch2(config)#interface FastEthernet 0/8
SWitch2(config-if)#switchport trunk encapsulation dotlq
SWitch2(config-if)#switchport mode trunk
SWitch2(config-if)#channel-group 2 mode active
SWitch2(config-if)#channel-protocol lacp
SWitch2(config-if)#exit
SWitch2(config)#interface port-channel 2
SWitch2(config-if)#switchport trunk encapsulation dotlq
SWitch2(config-if)#switchport mode trunk
SWitch2(config-if)#exit
SWitch2(config)#ip routing
SWitch2(config)#router rip
SWitch2(config-router)#version 2
SWitch2(config-router)#no auto-summary
SWitch2(config-router)#network 192.1.2.0
SWitch2(config-router)#network 192.1.3.0
SWitch2(config-router)#exit

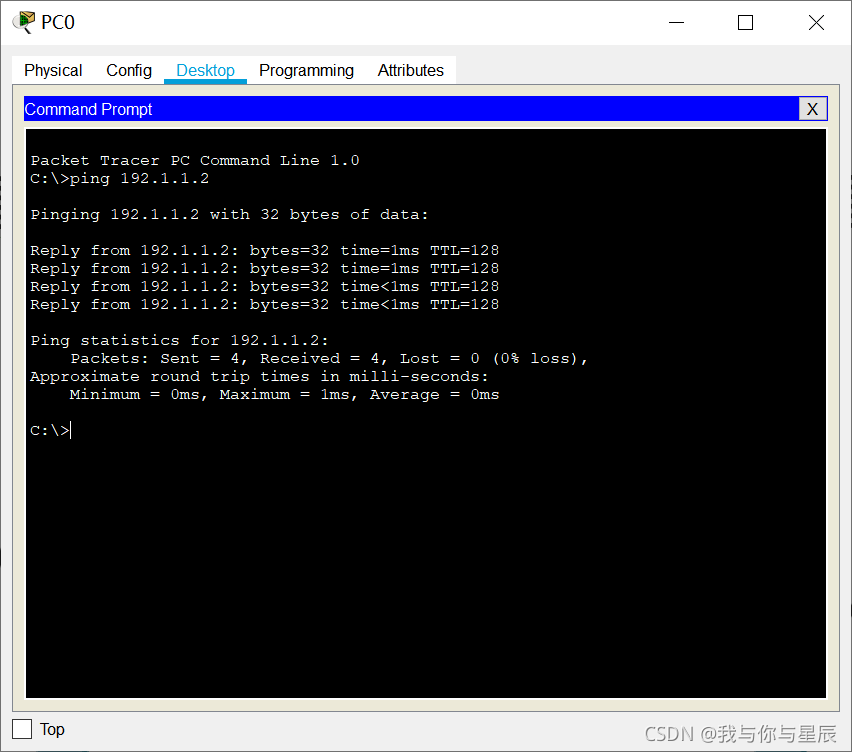

五、实验查看及验证

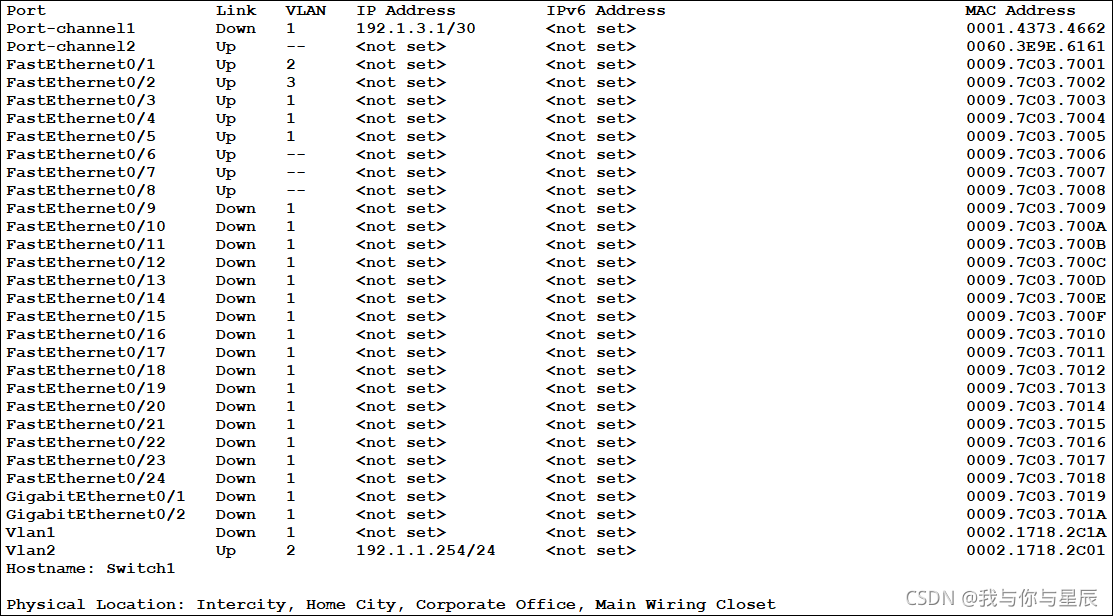

1.Multilayer Switch1的端口状态
在这里插入图片描述

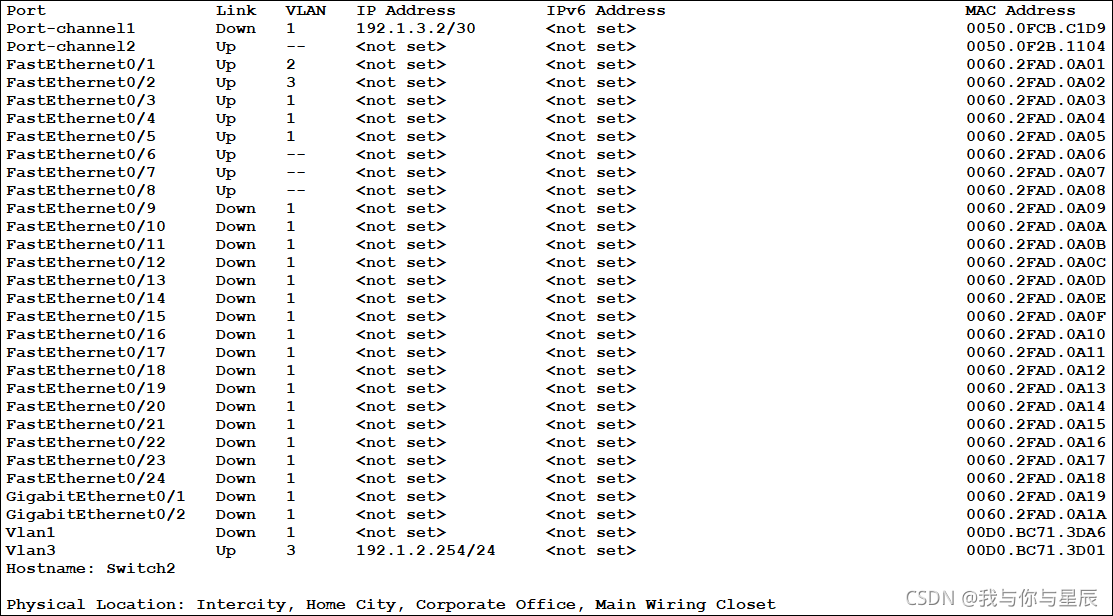

2.Multilayer Switch2的端口状态
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

软件版本：Cisco Packet Tracer 7.2
链接：https://pan.baidu.com/s/1vcBwRC6PLYS4g03yYcHx3w
提取码：ce8g
