🎉NE555简介

NE555 是由于 1971年 由 西格妮蒂克公司(Signetics Corporation)推出的时基基层电路，常被用于定时器、脉冲发生器以及震荡电路等。

NE555的优点：NE555体积小、重量轻、稳定可靠，操作电源范围大，输出端的供给电流能力强，计时精确度高，温度稳定度佳，且价格便宜！而 555 是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。

在所有的集成电路里面，NE555 是最经典的，也是最实用的集成电路！

🧨NE555的引脚

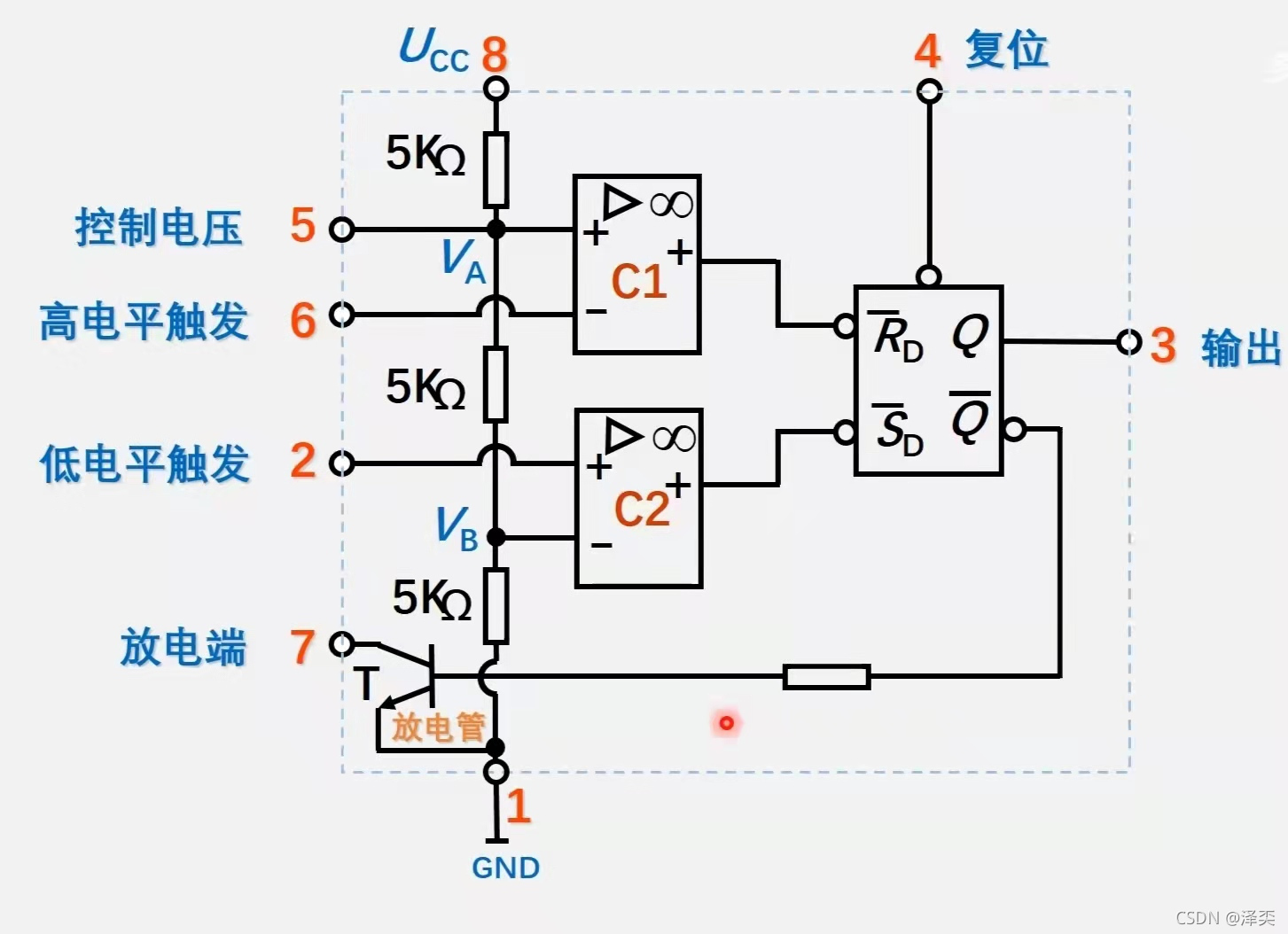

🕹内部结构说明：

• 主要是由 分路电压、电压比较器、RS触发器以及其它一些辅助电子元器件组成。
• NE555 属于⑧个脚属于结构比较简单的一种 IC
• NE555 的内部可以把结构大致分为③部分

1. 分压电路：电源的正极和负极之间，也就是IC的⑧脚和①脚之间，串联了3个阻值相同的电阻。根据电阻串联的分压原理，Vb这个点的电位等于1/3电源电压，Va这个点的电位等于2/3电源电压。
2. 电压比较器：这里有两个电压比较器C1和C2，C1的同向输入端连接VA电位点，同时也作为IC的⑤脚输入。C1的反向输入端作为IC的⑥脚输入，当⑤脚电压大于⑥脚电压时，C1输出高电平1。当⑤脚电压小于⑥脚电压时，C1输出低电平0。再看C2，C2的同向输入端作为IC的②脚输入，C2的反向输入端连接在VB电位点，当②脚电压大于Vb电压时，C2输出高电平1。当②脚电压小于电压VB时候，C2输出低电平0。C1和C2输出端分别连接到 RS触发器的R和S的输入端。
3. RS触发器：我们可以暂时把它理解成为是一个存储单元，可以存储一位"1"或"0"基本的RS触发器可以用两个与非门或者用两个非门实现。

• IC介绍：集成电路（integrated circuit）是一种微型电子器件或部件，采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。

🕹引脚说明

• 1：GND （公共地，通常被连接到电路共同接地）
• 2：TRIG（触发引脚，当此引脚电压降至1/3 VCC或由控制端决定的阈值电压时，输出端输出的时高电平）
• 3：OUT（输出引脚，输出高低电平，最大输出电流 200mA）
• 4：RST（复位引脚，当此引脚接高电平时候芯片工作，当此引脚接低电平时候芯片复位(复位指的是回到最初时候的状态)，并且输出端输出的是低电平）
• 5：VCC（供电引脚，为芯片供电，供电电压 4.5V - 16V）
• 6：DIS（为放电引脚，用于为电容的放电，此引脚与OUT引脚输出同步 输出电平一致）
• 7：THR（阈值引脚，当此引脚电压升至 2/3VCC 由控制端决定的阈值电压时候，输出端输出低电平）
• 8：CTRL（为控制引脚，控制芯片的阈值电压，供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)，当此管脚解空的时候，默认两阈值电压为1/3 VCC与 2/3 VCC）

从上面可以看出 TRIG 引脚 与 THR 引脚 是互补的

1. TRIG 触发引脚：只对低电平起作用，触发后输出引脚(OUT)输出高电平！
2. THR  阈值引脚：触发后输出引脚(OUT)输出低电平！

• 注：阈值电压 (Threshold voltage)yzu通常将传输特性曲线中输出电流随输入电压改变而急剧变化转折区的中点对应的输入电压称为阈值电压.在描述不同的器件时具有不同的参数。如描述场发射的特性时，电流达到10mA时的电压被称为阈值电压。

🎯NE555工作模式介绍：

1. 无稳态模式：则顾名思义表示没有稳定的状态，NE555的无稳态模式常被用于频闪灯，脉冲信号发生器、逻辑电路时钟、音调发生器等电路当中。
2. 单稳态模式：单稳态就像装有关门器的门，可以稳定在关闭状态，只有在施加外力的情况才能达到打开状态。外力被撤销后，门会自动恢复，并稳定在关闭的状态。由于它只有一种稳定状态，故称之为：单稳态。单稳态电路是一种具有稳态和暂态两种工作状态的基本脉冲单元电路。没有外来触发信号时候，电路处于稳态，在外加信号出发下，电路从稳态翻转为暂态，并且经过一段时间后电路又会回到稳态。NE555的单稳态可以用作于定时器、轻触开关、电容测量等。
3. 双稳态模式：双稳态就好比自行车支架，可以稳定在抬起的状态也可以稳定在放下的状态。只有在被施加外力的时候才会改变。由于它具有两个稳定状态，故称之为：双稳态。在电子电路当中双稳态的特点是：在没有外来触发信号的作用下，电路始终处于原来稳定状态。在外来触发信号作用下，双稳态电路从一个稳定状态翻转到另一个稳定状态。NE555的双稳态可以用于构成锁错开关。
