项目编号:mcuclub-216
设计简介:
资料下载网址:www.mcuclub.cn
项目名:基于单片机非接触人体红外测温系统
单片机:STC89C52
功能:
1、通过MLX90614非接触人体红外测温模块测量人体温度;
2、通过红外对射管检测手指是否放在测温模块上;
3、通过语音播报人体温度值及温度是否正常;
4、通过按键可修改温度上下限;
5、通过LCD1602显示屏显示温度值和是否有人。

资料预览

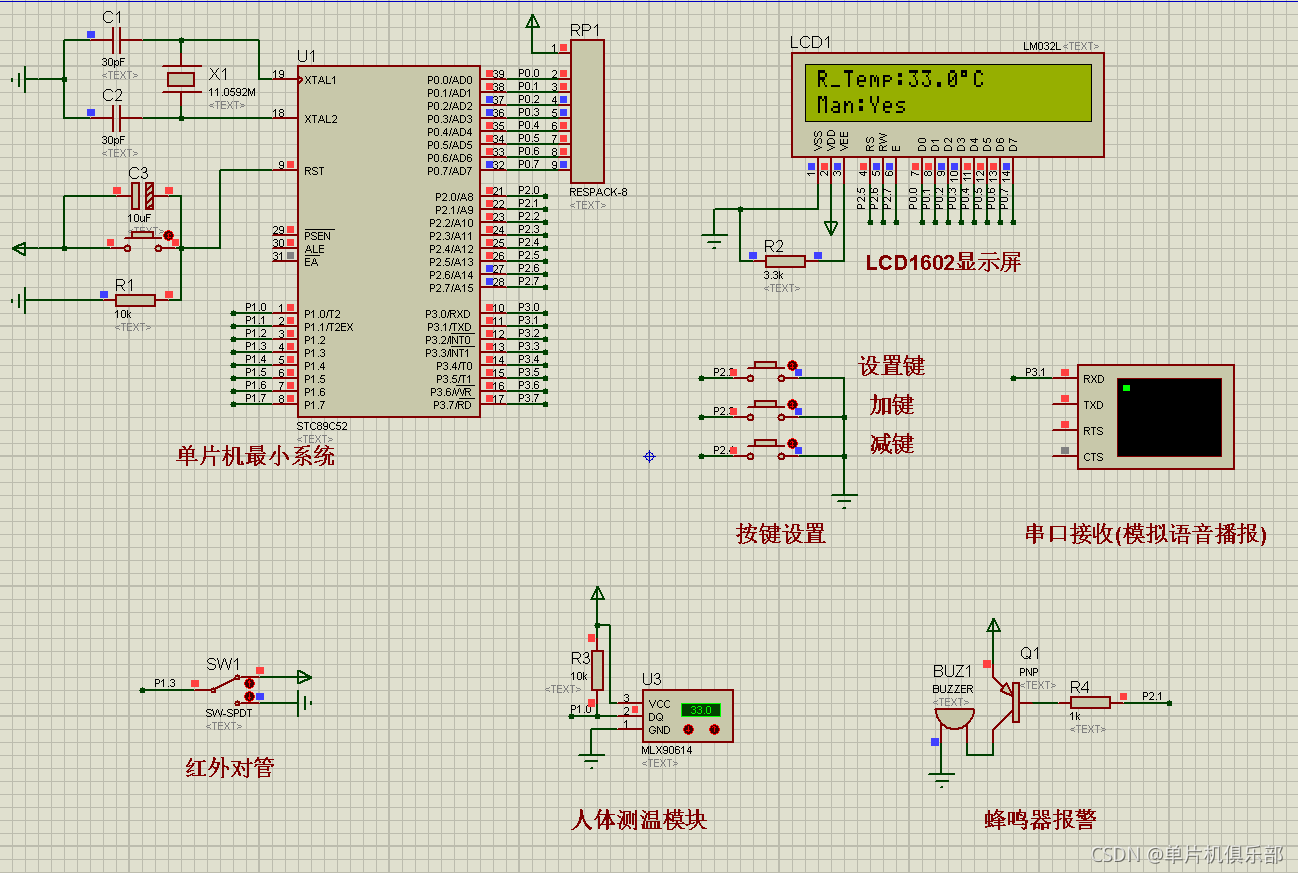

仿真图:
请添加图片描述
总体资料:
请添加图片描述
原理图:
请添加图片描述
软件设计流程:
请添加图片描述

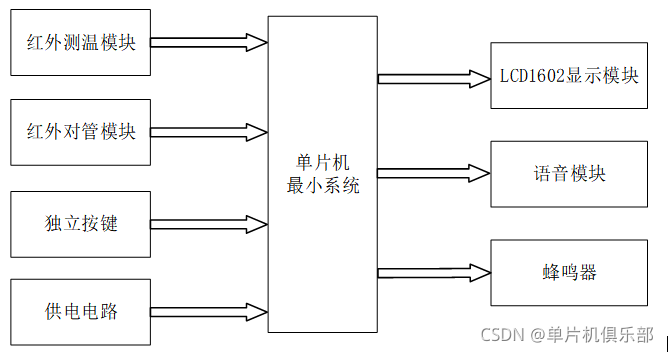

系统框图:
请添加图片描述
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成非接触人体红外测温的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是MLX90614红外测温模块,通过该模块可检测当前的人体温度;第二部分是红外对管模块,通过该模块可检测当前是否有人;第三部分是独立按键,通过三个独立按键切换界面和设置人体温度的上下限值;第四部分是供电电路,给整个系统进行供电。输出由三部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示当前人体温度、是否有人、设置人体温度的最大值等;第二部分是语音模块,当检测到有人且计时3S后,该模块语音播报温度及温度是否正常;第三部分是蜂鸣器,若当前人体温度大于设置的最大值或小于设置的最小值,则蜂鸣器每隔100ms报警一次,若当前人体温度小于或等于设置的最大值,则蜂鸣器停止报警。

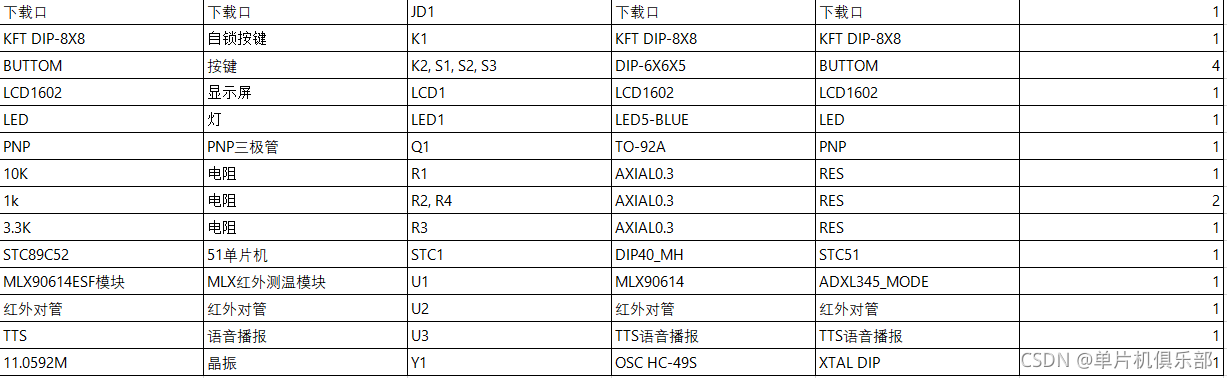

硬件清单:
请添加图片描述
