一：基础知识

1.Android七大基本布局分别是：

LinearLayout(线性布局)、TableLayout(表格布局)、RelativeLayout(相对布局)、FrameLayout(层布局)、AbsoluteLayout(绝对布局)、GridLayout(网格布局)、ConstraintLayout(约束布局)。

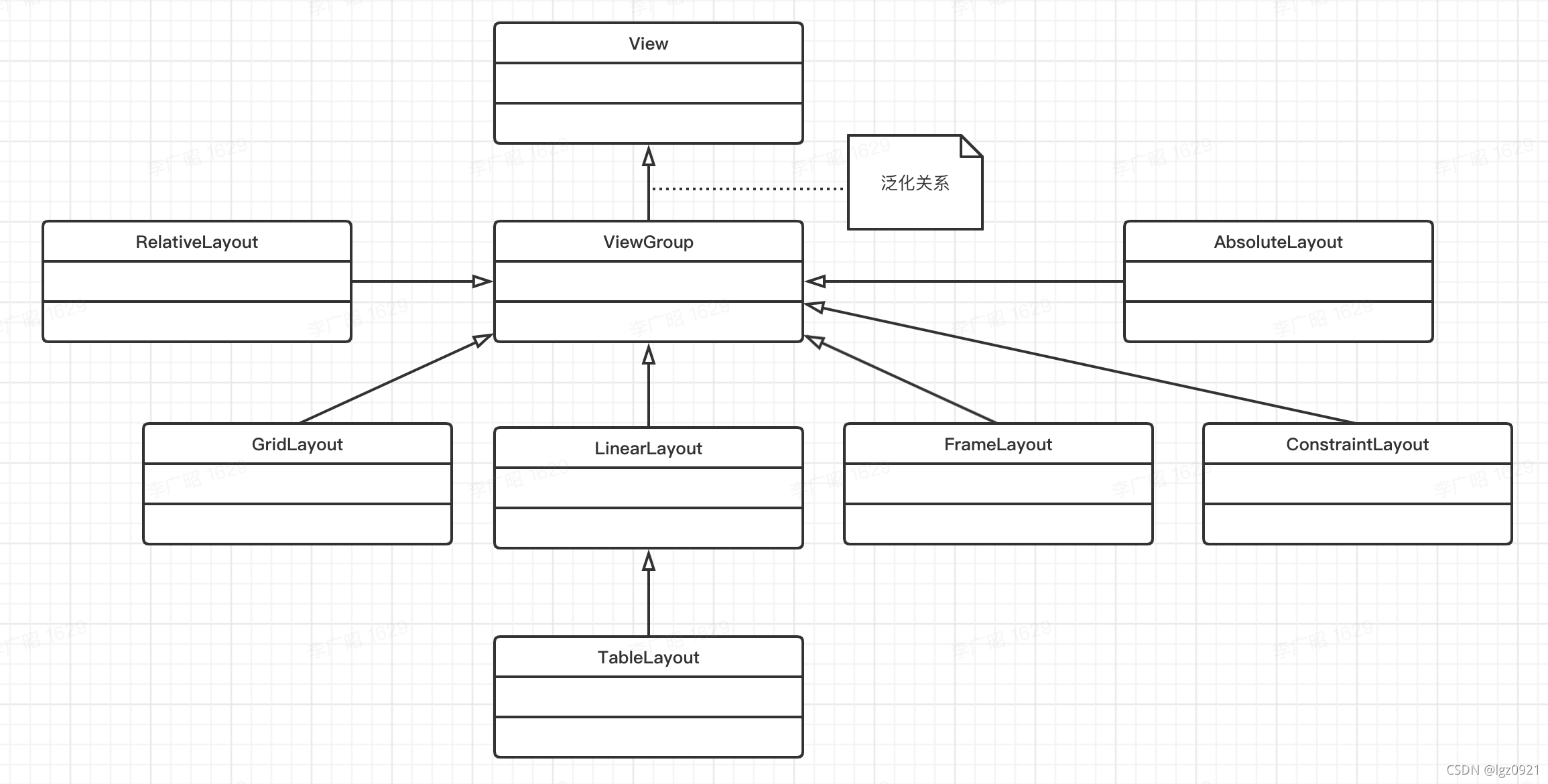

2.七大基本布局的继承关系

 上面这个类图只是说了六大基本布局的关系，当然ViewGroup还有其他一些布局管理器。

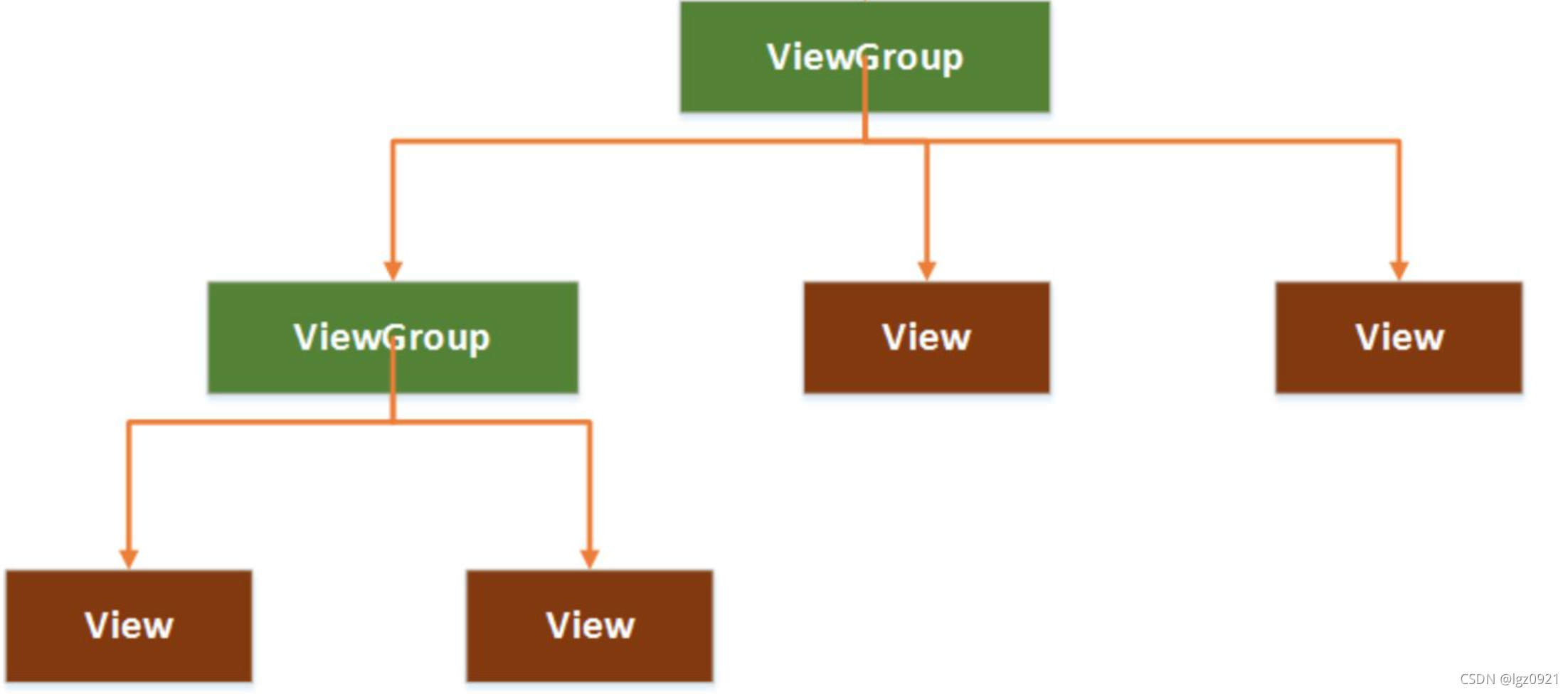

3.Android布局的XML关系图：

二：布局介绍

1.LinearLayout(线性布局)

线性布局具有垂直方向与水平方向的布局方式，通过设置属性 “android:orientation” 控制方向，属性值：垂直（vertical）和水平（horizontal），默认水平方向。

android:gravity：内部控件对齐方式，常用属性值：center、center_vertical、center_horizontal、top、bottom、left、right等。android:gravity在布局组件 RelativeLayout、TableLayout 中也有使用，在 FrameLayout、AbsoluteLayout 则没有这个属性。

center：居中显示，这里并不是表示显示在 LinearLayout 的中心，当 LinearLayout 线性方向为垂直方向时，center 表示水平居中，但是并不能垂直居中，此时等同于 center_horizontal 的作用；同样当线性方向为水平方向时，center 表示垂直居中，等同于 center_vertical。top、bottom、left、right 顾名思义为内部控件居顶、低、左、右布局。

这里要与 android:layout_gravity 区分开，layout_gravity 是用来设置自身相对于父元素的布局。

android:layout_weight：权重，用来分配当前控件在剩余空间的大小。使用权重一般要把分配该权重方向的长度设置为零，比如在水平方向分配权重，就把 width 设置为零。

2.RelativeLayout(相对布局)

相对布局可以让子控件相对于兄弟控件或父控件进行布局，可以设置子控件相对于兄弟控件

或父控件进行上下左右对齐。

RelativeLayout能替换一些嵌套视图，当我们用 LinearLayout 来实现一个简单的布局但又使用了过多的嵌套时，就可以考虑使用RelativeLayout重新布局。（过多嵌套会导致性能变差）

RelativeLayout中子控件常用属性：

1、相对于父控件，例如：android:layout_alignParentTop=“true”

android:layout_alignParentTop	控件的顶部与父控件的顶部对齐
android:layout_alignParentBottom	控件的底部与父控件的底部对齐
android:layout_alignParentLeft	控件的左部与父控件的左部对齐
android:layout_alignParentRight	控件的右部与父控件的右部对齐

2、相对给定Id控件，例如：android:layout_above=“@id/**”

android:layout_above	控件的底部置于给定ID的控件之上
android:layout_below	控件的底部置于给定ID的控件之下
android:layout_toLeftOf	控件的右边缘与给定ID的控件左边缘对齐
android:layout_toRightOf	控件的左边缘与给定ID的控件右边缘对齐
android:layout_alignBaseline	控件的baseline与给定ID的baseline对齐
android:layout_alignTop	控件的顶部边缘与给定ID的顶部边缘对齐
android:layout_alignBottom	控件的底部边缘与给定ID的底部边缘对齐
android:layout_alignLeft	控件的左边缘与给定ID的左边缘对齐
android:layout_alignRight	控件的右边缘与给定ID的右边缘对齐

3、居中，例如：android:layout_centerInParent=“true”

android:layout_centerHorizontal	水平居中
android:layout_centerVertical	垂直居中
android:layout_centerInParent	父控件的中央

3.FrameLayout(层布局)

帧布局或叫层布局，从屏幕左上角按照层次堆叠方式布局，后面的控件覆盖前面的控件。

该布局在开发中设计地图经常用到，因为是按层次方式布局，我们需要实现层面显示的样式时就可以采用这种布局方式，在普通功能的软件设计中用得也不多。

4.AbsoluteLayout(绝对布局)

绝对布局也叫坐标布局，指定控件的绝对位置，简单直接，直观性强，但是手机屏幕尺寸差别较大，适应性差，Android 1.5已弃用，可以用RelativeLayout替代。

5.TableLayout(表格布局)

表格布局继承自LinearLayout，通过TableRow设置行，列数由TableRow中的子控件决定，直接在TableLayout中添加子控件会占据整个一行。

TableLayout常用属性：

android:shrinkColumns	设置可收缩的列，内容过多就收缩显示到第二行
android:stretchColumns	设置可伸展的列，将空白区域填充满整个列
android:collapseColumns	设置要隐藏的列

列的索引从0开始，shrinkColumns和stretchColumns可以同时设置。

子控件常用属性：

android:layout_column	第几列
android:layout_span	占据列数

6.GridLayout(网格布局)

android 4.0 后新增的一个布局,与前面介绍过的 TableLayout(表格布局) 其实有点大同小异，不过新增了一些新的功能：

1.跟LinearLayout(线性布局)一样,他可以设置容器中组件的对齐方式

2.容器中的组件可以跨多行也可以跨多列(相比 TableLayout 直接放组件,占一行相比较)

常用属性:

排列对齐:

设置组件的排列方式	android:orientation=""	vertical(竖直,默认)或者horizontal(水平)
设置组件的对齐方式	android:layout_gravity=""	center,left,right,buttom

设置布局为几行几列:

设置有多少行	android:rowCount="4"	设置网格布局有4行
设置有多少列	android:columnCount="4	设置网格布局有4列

设置某个组件位于几行几列 注意:都是从0开始算的～～～

组件在第几行	android:layout_row = "1"	设置组件位于第二行
组件在第几列	android:layout_column = "2"	设置该组件位于第三列

设置某个组件横跨几行几列以及填充:

横跨几行	android:layout_rowSpan = "2"	纵向横跨2行
横跨几列:	android:layout_columnSpan = "3"	横向横跨2列
填充满跨越的行或列	android:layout_gravity = "fill"	填充

7.ConstraintLayout(约束布局)

传统的Android开发当中，界面基本都是靠编写XML代码完成的，虽然Android Studio也支持可视化的方式来编写界面，但是操作起来并不方便，我也一直都不推荐使用可视化的方式来编写Android应用程序的界面。而ConstraintLayout就是为了解决这一现状而出现的。它和传统编写界面的方式恰恰相反，ConstraintLayout非常适合使用可视化的方式来编写界面，但并不太适合使用XML的方式来进行编写。当然，可视化操作的背后仍然还是使用的XML代码来实现的，只不过这些代码是由Android Studio根据我们的操作自动生成的。另外，ConstraintLayout 还有一个优点，它可以有效地解决布局嵌套过多的问题。我们平时编写界面，复杂的布局总会伴随着多层的嵌套，而嵌套越多，程序的性能也就越差。ConstraintLayout则是使用约束的方式来指定各个控件的位置和关系的，它有点类似于 RelativeLayout，但远比RelativeLayout要更强大。

注意：ConstraintLayout 向下兼容到 API 9

常用特性：例如：app:layout_constraintTop_toBottomOf="@+id/***"

layout_constraintTop_toTopOf	将所需视图的顶部与另一个视图的顶部对齐
layout_constraintTop_toBottomOf	将所需视图的顶部与另一个视图的底部对齐
layout_constraintBottom_toTopOf	将所需视图的底部与另一个视图的顶部对齐
layout_constraintBottom_toBottomOf	将所需视图的底部与另一个视图的底部对齐
layout_constraintLeft_toLeftOf	将所需视图的左边与另一个视图的左边对齐
layout_constraintLeft_toRightOf	将所需视图的左边与另一个视图的右边对齐
layout_constraintRight_toLeftOf	将所需视图的右边与另一个视图的左边对齐
layout_constraintRight_toRightOf	将所需视图的右边与另一个视图的右边对齐

三：性能介绍

以最常用的LinearLayout(线性布局)、RelativeLayout(相对布局)来举例子。

很简单就一句话：在简单布局可以用单层 LinearLayout 完成的布局我们可以选择 LinearLayout 进行布局，如果用单层 LinearLayout 完成不了而要嵌套的话，那么我们可以考虑用 RelativeLayout 来完成布局。

注意：当 LinearLayout 设置了 weight 的时候，会进行二次测量，在第二次测量的时候父视图会把剩余的宽度按照 weight 值的大小平均分配给相应的子视图，这样就会浪费性能了～～～所以尽量不要用吧～～～
