一、前言

---

重点：相比树莓派零、1、2 以及 3 的双串口 UART0（PL011）和 UART1（mini UART），树莓派4 中新增了 4 个 PL011 串口共计有 6 个 UART
所以，如果使用的是树莓派4，就不用关系串口的映射问题，树莓派4居然新增了4个PL011硬件串口。

在某些情况下，既没有WIFI，也没有网线。此时，可以使用串口方式远程登陆树莓派终端。

改变串口的映射关系后（树莓派 | 串口01 - 在系统上修改串口的映射关系），接着用GPIO14(TXD)与GPIO15(RXD)跟外部进行串口通讯（树莓派 | 串口02 - Windows使用串口助手发送字符给树莓派）。当以上两个实验都完成后，就具备使用串口方式远程登录树莓派终端了。

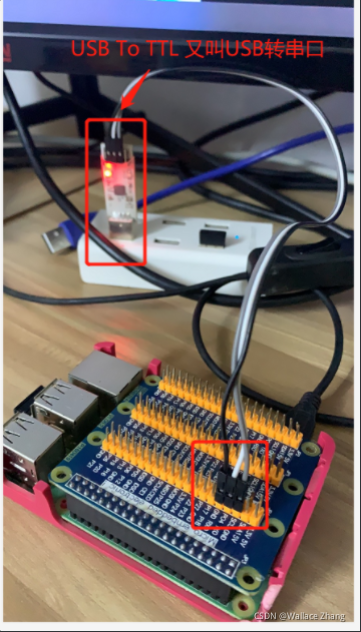

还是上一节的测试硬件：

二、打开串口控制台

---

2.1、通过图形界面

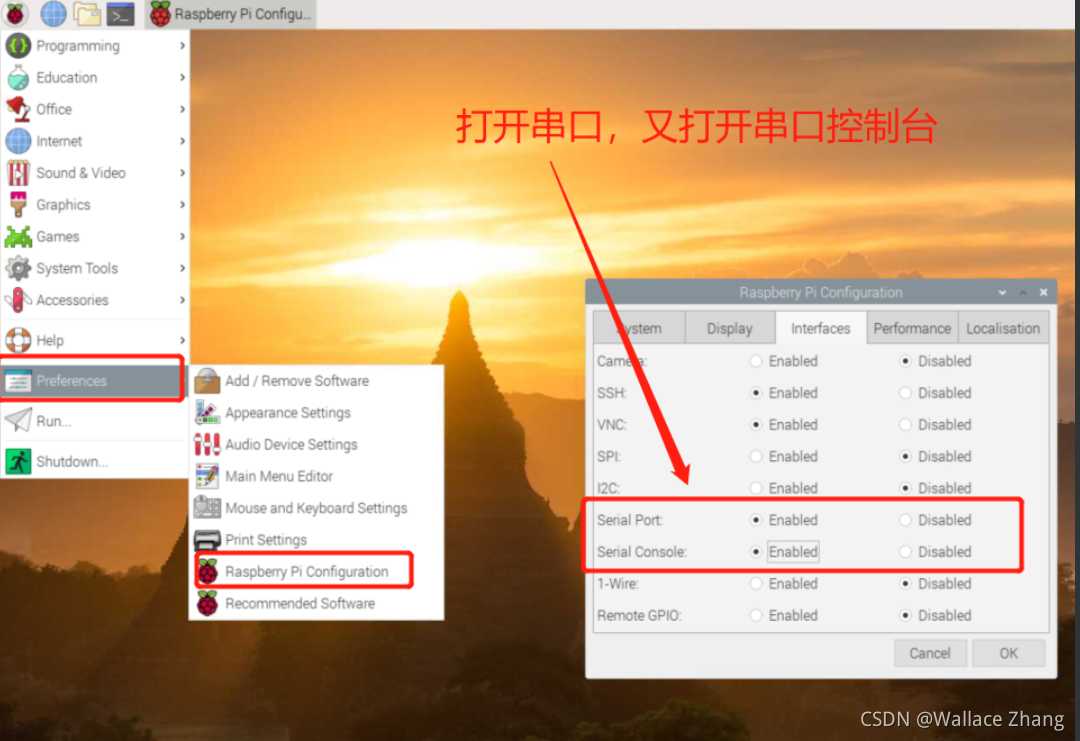

Serial Port选择Enable，Serial Console也选择Enable。接着点击OK，然后重启树莓派系统就能完成设置！

2.2、通过终端

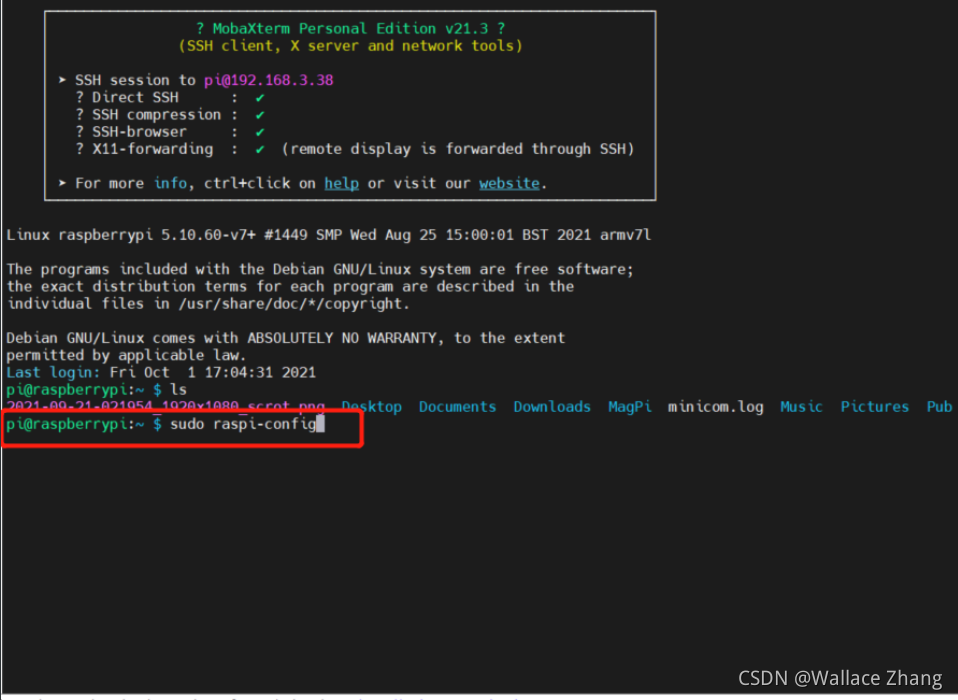

进入树莓派的软件配置工具，在终端的命令行输入：

sudo raspi-config

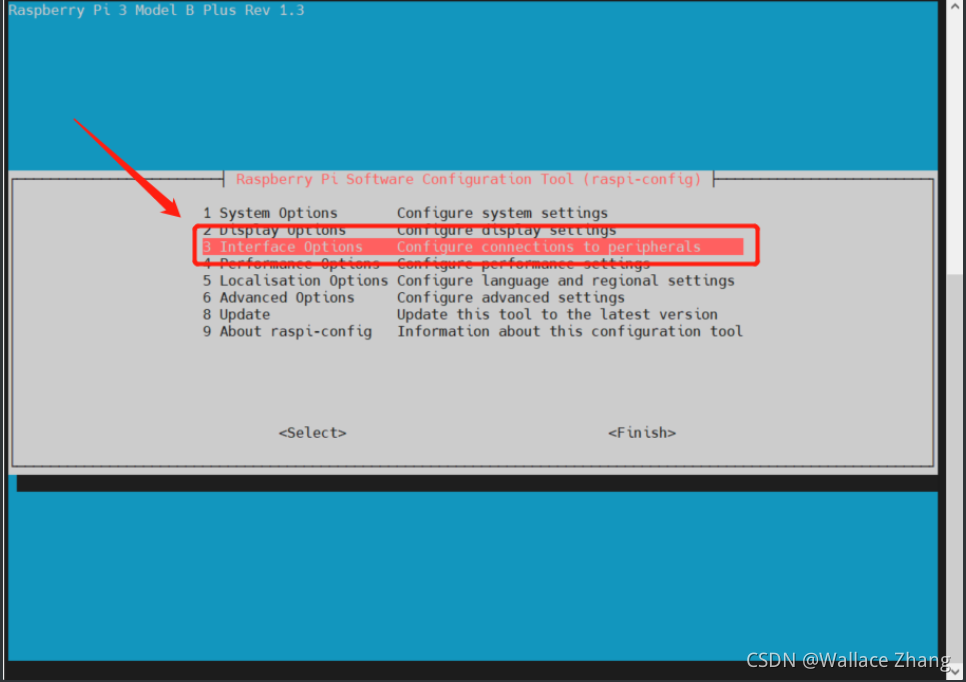

选择Interface Options。

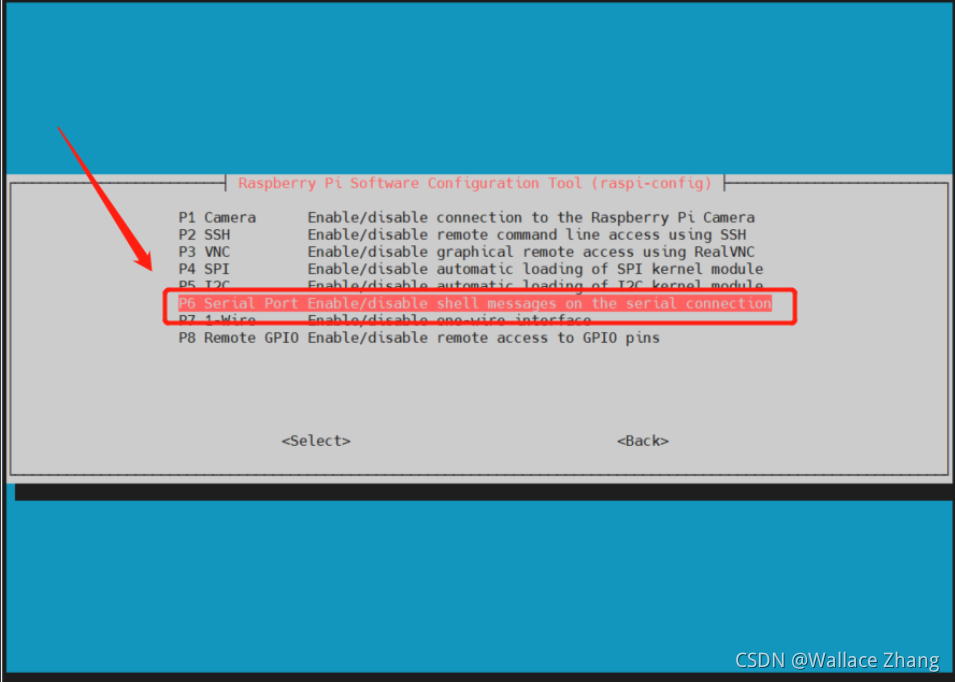

选择Serial Port。

选择YES，打开串口控制台（Serial console）。

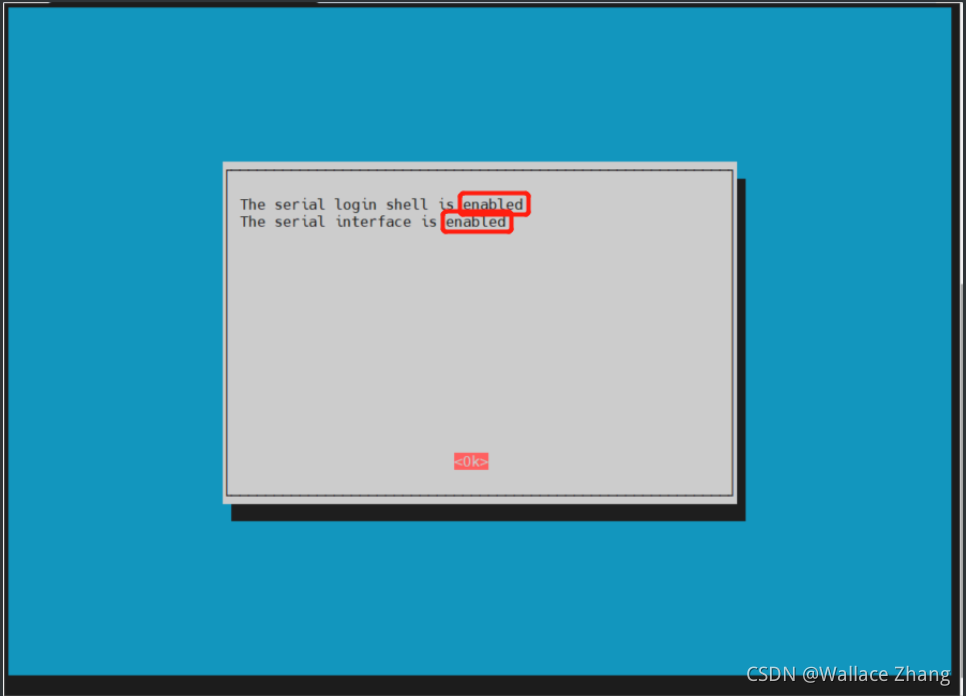

一定要确认好，最后两个都是Enable。

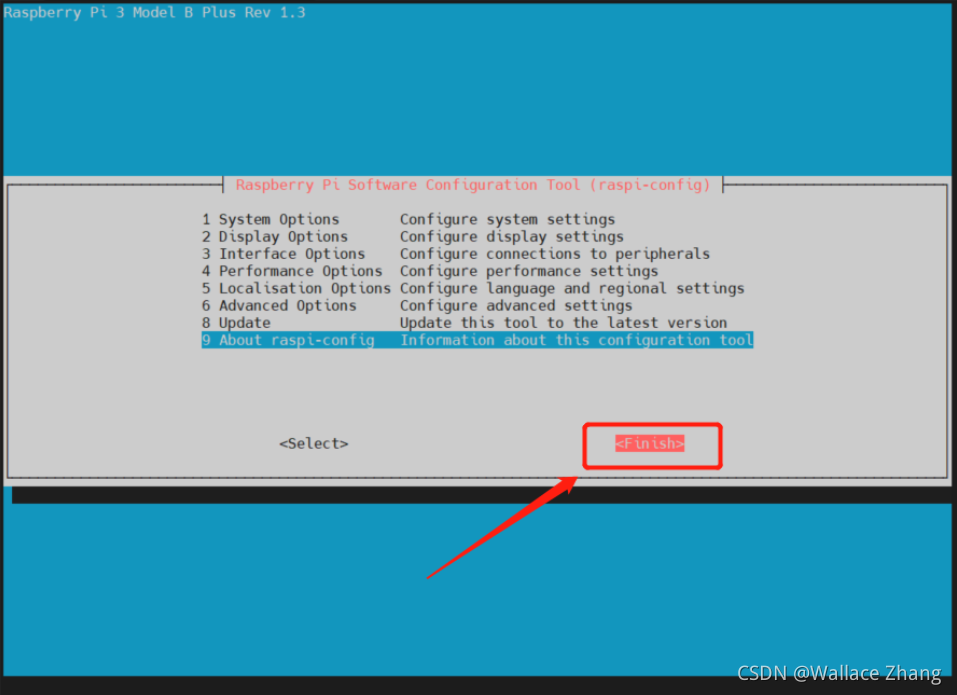

选择Finish。

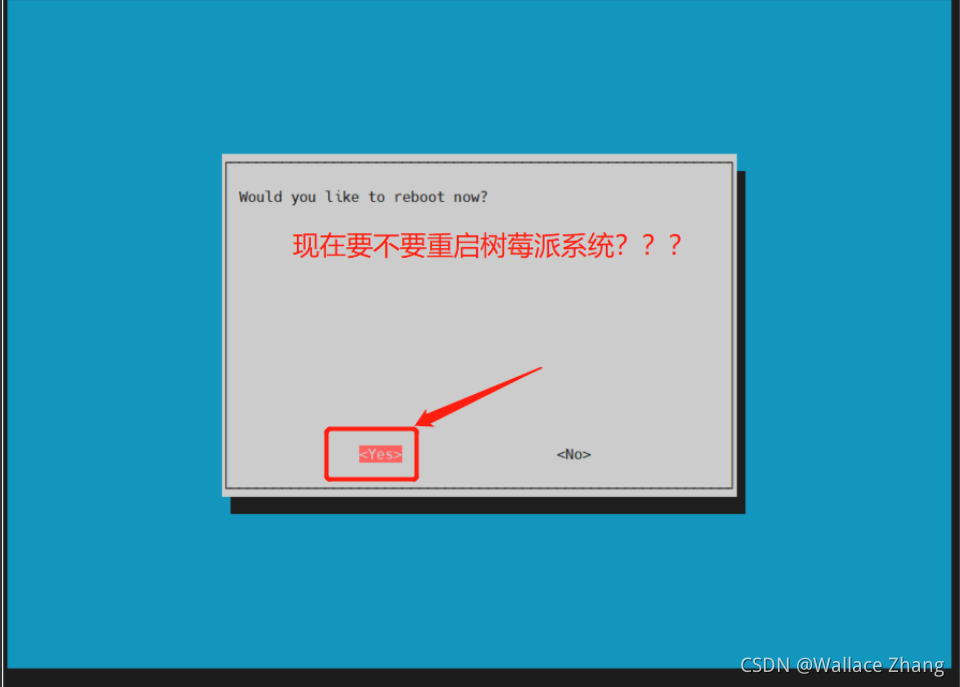

马上重启树莓派系统。

完成设置，等待树莓派重启。

三、MobaXterm

---

3.1、串口远程登陆树莓派终端

串口远程登陆树莓派终端的条件都已经具备了，MobaXterm也有串口控制台的功能。

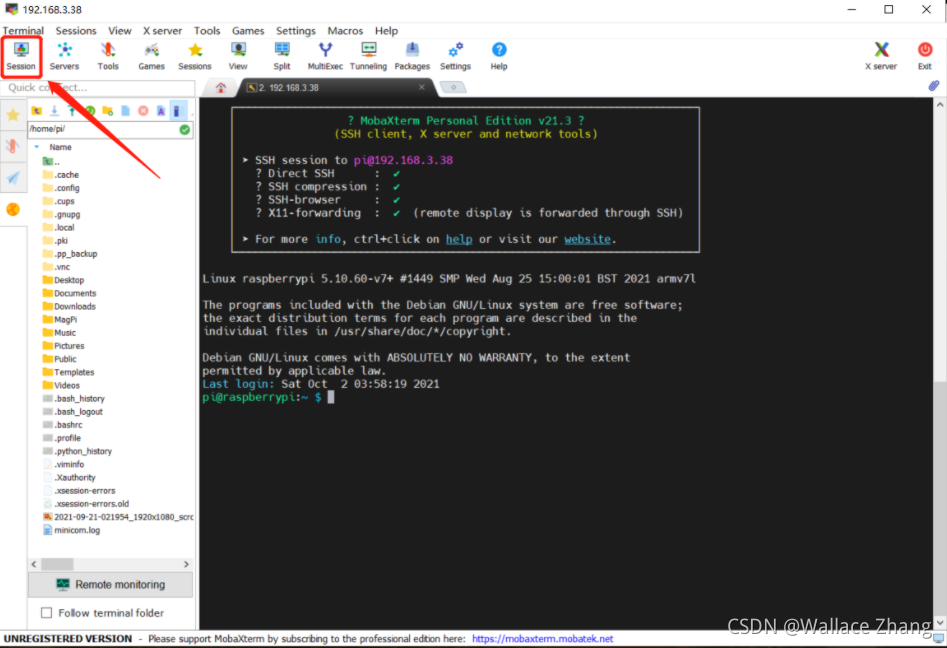

点击Session。

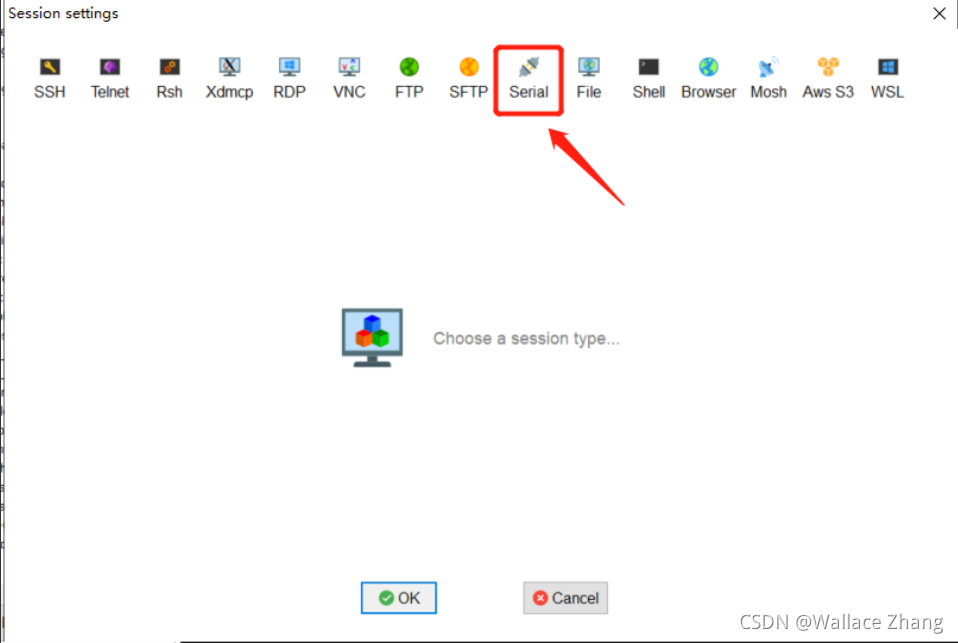

找到Serial。

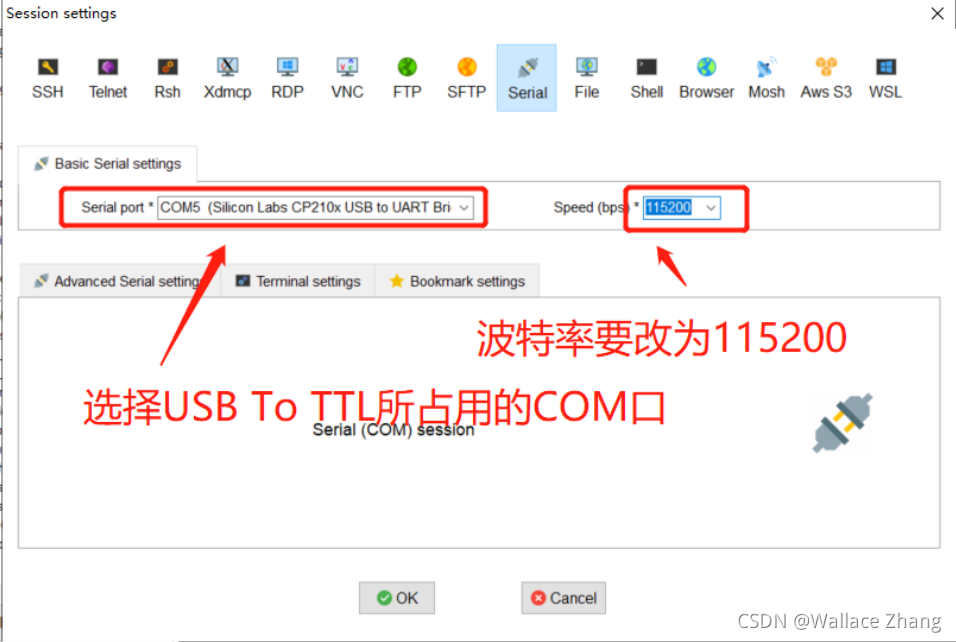

选择合适的COM口，并将波特率设置为115200。

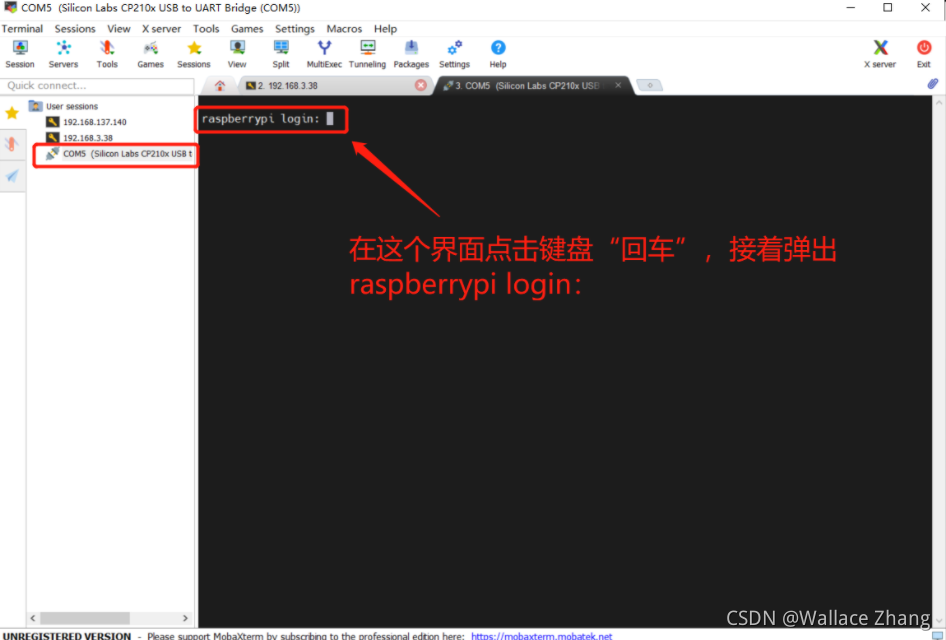

输入登陆的用户名pi。

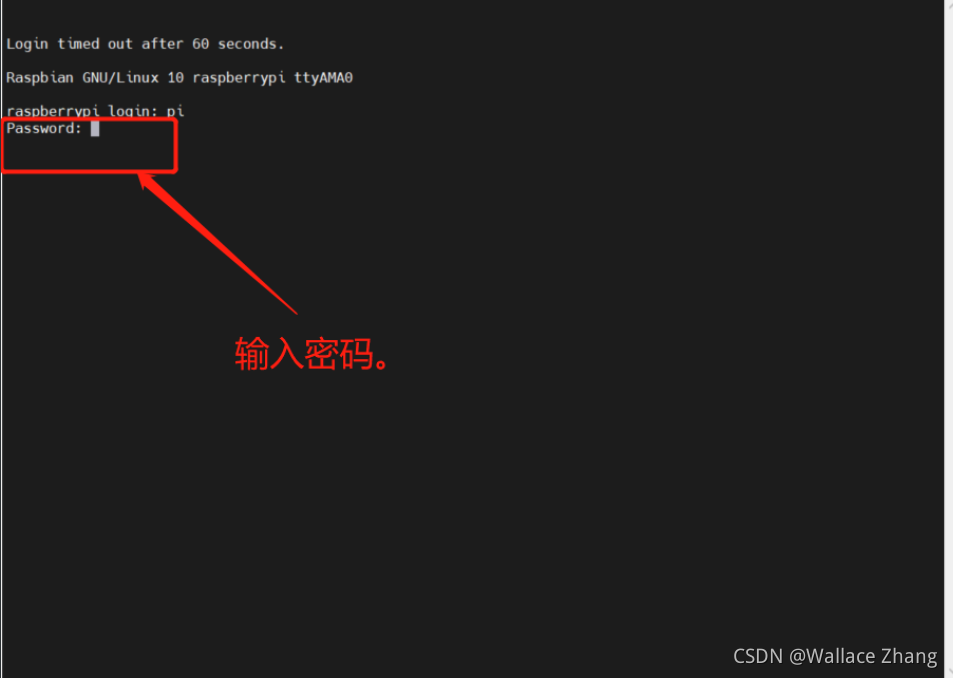

接着输入密码。

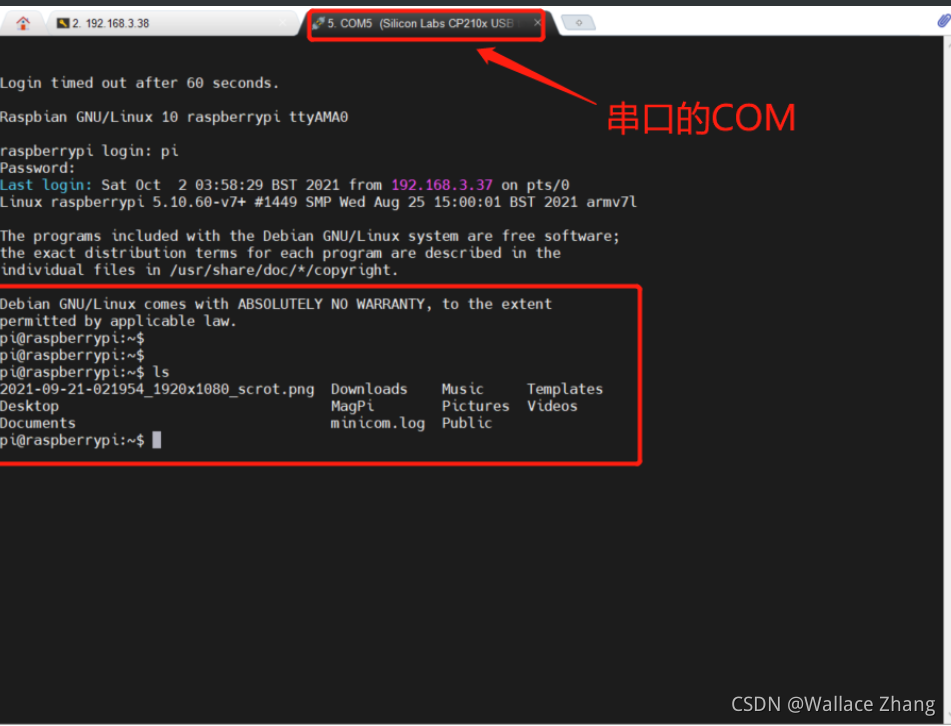

成功登陆树莓派终端，实验成功！！！

四、细节补充

---

1. 当我们将串口的控制台功能打开后，树莓派将无法使用普通的串口通讯。
