Linux网络服务之DHCP篇_m0_51160032的博客

7 人参与  2022年01月23日 10:18  分类 : 《关注互联网》  评论

点击全文阅读


目录

一、了解DHCP服务

1.1DHCP定义

1.2DHCP好处

1.3DHCP的分配方式

二、DHCP工作过程

三、使用 DHCP动态配置主机地址

3.1DHCP服务优点

3.2可分配的地址信息主要包括

四、DHCP中继原理与配置

4.1DHCP配置文件中的参数

4.2步骤讲解

1.关闭防火墙和selinux

2.安装服务并查看相关配置文件

3.拷贝并修改 /etc/dhcp/dhcpd.conf 配置文件

4.更改网卡连接模式为仅主机

5.修改网卡

6.修改配置文件

7.验证区域与全局优先级

8.dhcp中继配置

五、总结

一、了解DHCP服务

1.1DHCP定义

DHCP（动态主机配置协议）是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。默认情况下，DHCP作为Windows Server的一个服务组件不会被系统自动安装，还需要管理员手动安装并进行必要的配置。

 DHCP采用C/S架构，C-client（客户机），S-server（服务器），客户机/服务器架构

DHCP服务对应传输层UDP协议，因为是C/S架构，所以客户机端口号是67，服务器端口号是68

1.2DHCP好处

  1. 减少管理员的工作量

  2. 避免输入错误的可能

  3. 避免IP地址冲突

  4. 当更改lP地址段时，不需要重新配置每个用户的IP地址

  5. 提高了IP地址的利用率

  6. 方便客户端的配置

1.3DHCP的分配方式

  • 自动分配:分配到一个IP地址后永久使用

  • 手动分配:由DHCP服务器管理员专门指定IP地址

  • 动态分配:使用完后释放该IP，供其它客户机使用

1.4

二、DHCP工作过程

客户机从DHCP服务器获得IP地址的过程称为DHCP的租约过程分为四个步骤：

  1. 客户机请求P地址

    ●当一个DHCP客户机启动时，客户机还没有IP地址，所以客户机要通过DHCP获取一个合法的地址 ●此时DHCP客户机以广播方式发送DHCP Discover发现信息来寻找DHCP服务器；

  2. 服务器响应

    ●DHCP服务器接收到来自客户机请求lP地址的信息时，在自己的IP地址池中查找是否有合法的IP地址提供给客户机

    ●如果有，DHCP服务器将此IP地址做上标记，加入到DHCP Offer的消息中，然后广播一则DHCP Offer消息

  3. 客户机选择IP地址

    ●客户机选择第一台DHCP服务器回复的ip地址，并且要广播发送DHCP request，通告给局域网中所有的DHCP服务器，它选择了哪个IP和哪个DHCP（发送DHCP request的原因有两层，第一层是通告所有DHCP，让未被选中的服务器，把未使用的地址收回，第二层是通告给被选中的服务器，这个IP地址客户机要使用了）

  4. 服务器确定租约

    ●DHCP服务器接收到DHCP Request消息后，以DHCP ACK消息的形式向客户机广播成功确认，该消息包含有IP地址的有效租约和其他可配置的信息 ●当客户机收到DHCP ACK消息时，配置IP地址，完成TCP/IP的初始化‘

PS：

  • 重新登陆：DHCP客户机每次重新登录网络时，不需要再发送DHCP Discover信息,而是直接发送包含前一次所分配的IP地址的DHCP Request请求信息

  • 更新租约：

    ●当DHCP服务器向客户机出租的IP地址租期达到50%时，就需要更新租约； ●客户机直接向提供租约的服务器发送DHCP Request包，要求更新现有的地址租约。

三、使用 DHCP动态配置主机地址

3.1DHCP服务优点

●为大量客户机自动分配地址，提供集中管理

●减轻管理和维护成本、提高网络配置效率

3.2可分配的地址信息主要包括

●网卡的IP地址、子网掩码

●对应的网络地址、广播地址

●默认网关地址 ●DNS服务器地址

四、DHCP中继原理与配置

4.1DHCP配置文件中的参数

#设置全局配置参数
defau7t-lease-time 21600;      #默认租约为6小时,单位为秒I
max-lease-time 43200;           #最大租约为12小时，单位为秒
option domain-name "benet.com";         #指定默认域名
option domain-name-servers 202.106.0.20，202.106.148.1;      #指定DNS服务器地址
ddns-update-style none;          #禁用DNS动态更新

#subnet网段声明(作用于整个子网段，部分配置参数优先级高于全局配置参数)
subnet 192.168.100.0 netmask 255.255.255.o {         #声明要分配的网段地址
range 192.168.100.128 192.168.100.200;               #设置地址池
option routers 192.168.100.1;               #指定默认网关地址


#host主机声明(给单机分配固定的IP地址)
host hgstname{                         #指定需要分配固定IP地址的客户机名称
hardware ethernet 00:c0:c3:22:46:81;         #指定该主机的MAC地址
fixed-address 192.168.4.100;        #指定保留给该主机的IP地址

4.2步骤讲解

1.关闭防火墙和selinux

[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0

2.安装服务并查看相关配置文件

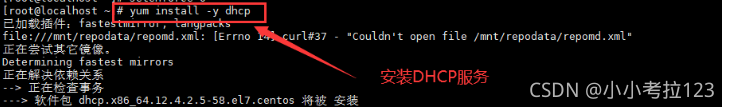

 [root@localhost ~]# yum install -y dhcp       #安装DHCP服务

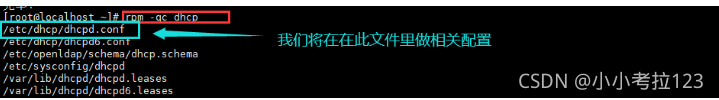

[root@localhost ~]# rpm -qc dhcp               #查看相关配置文件
/etc/dhcp/dhcpd.conf                             #我们只需要对/etc/dhcp/dhcpd.conf 此文档进行配置
/etc/dhcp/dhcpd6.conf
/etc/openldap/schema/dhcp.schema
/etc/sysconfig/dhcpd
/var/lib/dhcpd/dhcpd.leases
/var/lib/dhcpd/dhcpd6.leases
[root@localhost ~]# vim /etc/dhcp/dhcpd.conf
#空的
# DHCP Server Configuration file.
#   see /usr/share/doc/dhcp*/dhcpd.conf.example          #可以将此文档拷贝过来
#   see dhcpd.conf(5) man page
#

3.拷贝并修改 /etc/dhcp/dhcpd.conf 配置文件

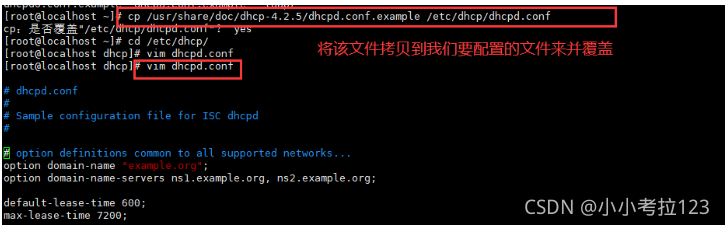

[root@localhost ~]# cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
cp：是否覆盖"/etc/dhcp/dhcpd.conf"？ yes             #拷贝上述文档并覆盖，4.2.5代表版本

[root@localhost ~]# cd /etc/dhcp/                          #切换至dhcpd.conf所在目录
[root@localhost dhcp]# vim dhcpd.conf         #进入编辑器查看配置文件，此时不为空了

4.更改网卡连接模式为仅主机

更改完成后Xshell就断开了，需要进虚拟机的终端去更改配置

5.修改网卡

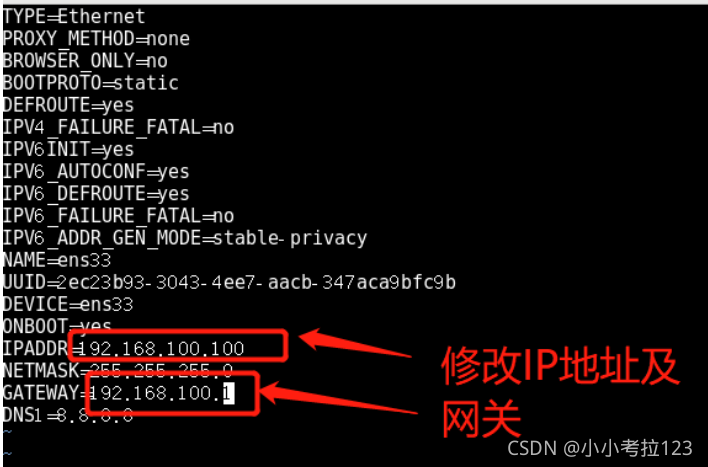

[root@localhost dhcp]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
#修改网卡ip地址及网关，然后保存退出
[root@localhost dhcp]# systemctl restart network               #重启网络服务
root@localhost dhcp]# ifconfig               #查看一下ip地址是不是配好了

6.修改配置文件

[root@localhost ~]# cd /etc/dhcp/                 #切换至dhcpd.conf所在目录
[root@localhost dhcp]# vim dhcpd.conf       #修改配置文件

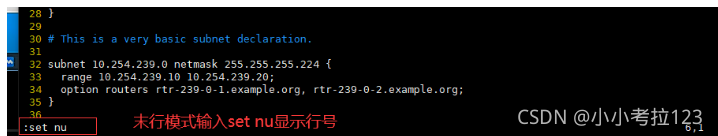

末行模式下：set nu显示行号

#第8行 修改默认的全局DNS地址
  option domain-name-servers 8.8.8.8;

#直接修改27行
  subnet 192.168.100.0  netmask 255.255.255.0 {
    range 192.168.100.128  192.168.100.200;
   option routers 192.168.100.1;
    option domain-name-servers 114.114.114.114;

  }

subnet 192.168.10.0  netmask 255.255.255.0{
  range 192.168.10.128  192.168.10.200;
  option routers 192.168.10.1;
}

subnet 192.168.20.0  netmask 255.255.255.0{
  range 192.168.20.128  192.168.20.200;
  option routers 192.168.20.1;
}

[root@localhost dhcp]# systemctl start dhcpd                #启动dhcp服务

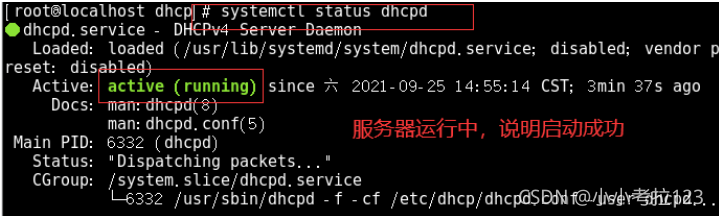

[root@localhost dhcp]# systemctl status dhcpd             #查看是否成功启动

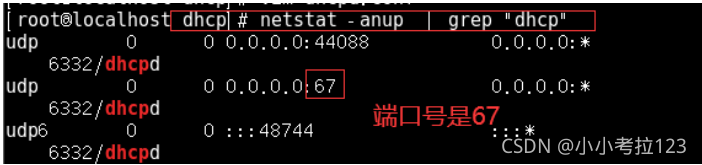

[root@localhost dhcp]# netstat -anup  | grep "dhcp"      #查看网络状态，过滤出dhcp端口

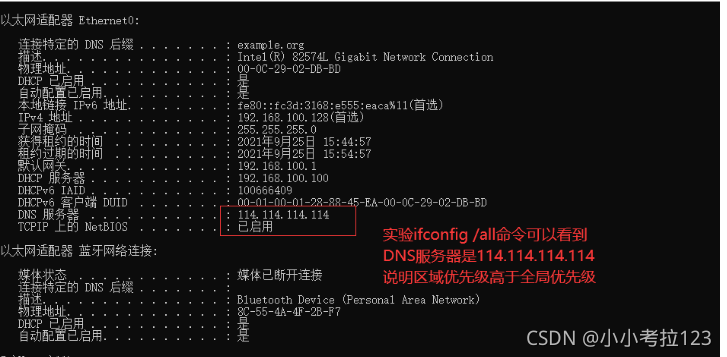

7.验证区域与全局优先级

#windows设置虚拟网卡为仅主机模式

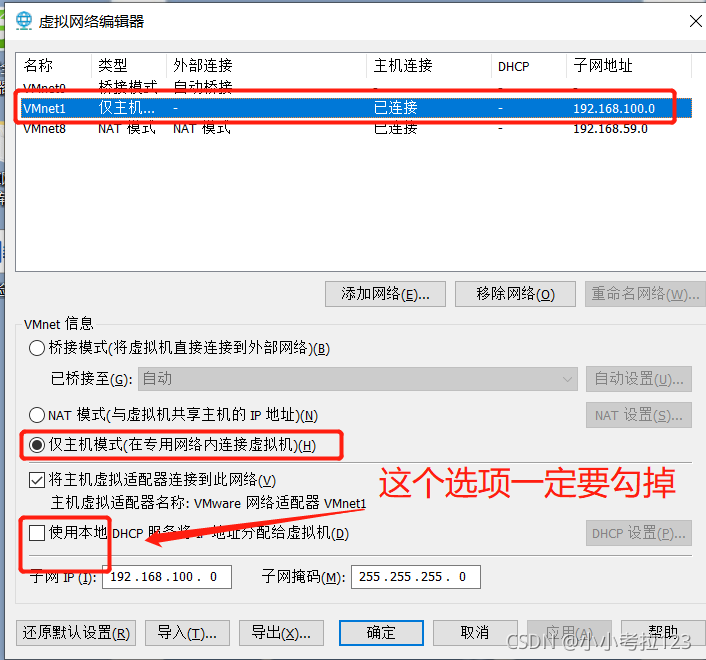

#虚拟网络编辑器里也设置成仅主机模式，一定要把使用本地DHCP选项勾掉

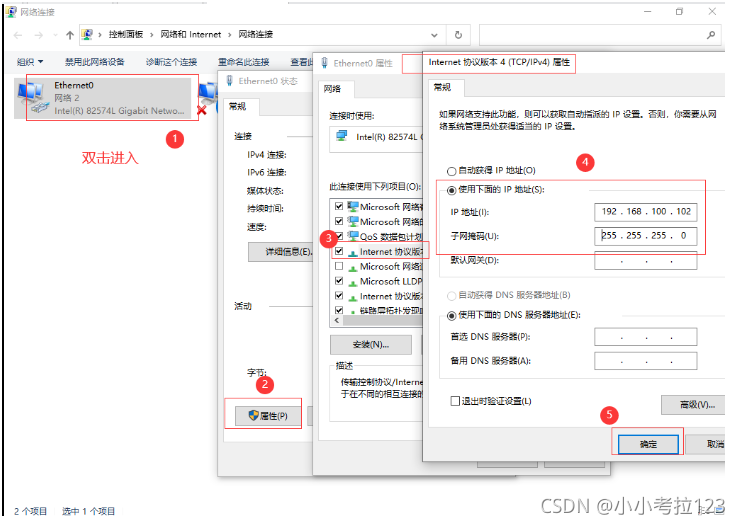

#改一下windows虚拟机的网卡配置

#在windows系统的cmd里测试是否能ping通dhcp服务器，然后释放并重启一下网络

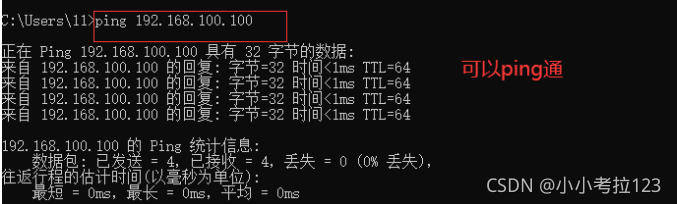

ping 192.168.100.100  ping 一下dhcp服务器，看是否可以ping通
ipconfig  查看网卡信息
ipconfig /release  释放地址
ipconfig /renew    重新获取地址
ipconfig /all  可以看到详情信息，

8.dhcp中继配置

1）准备好需要的设备

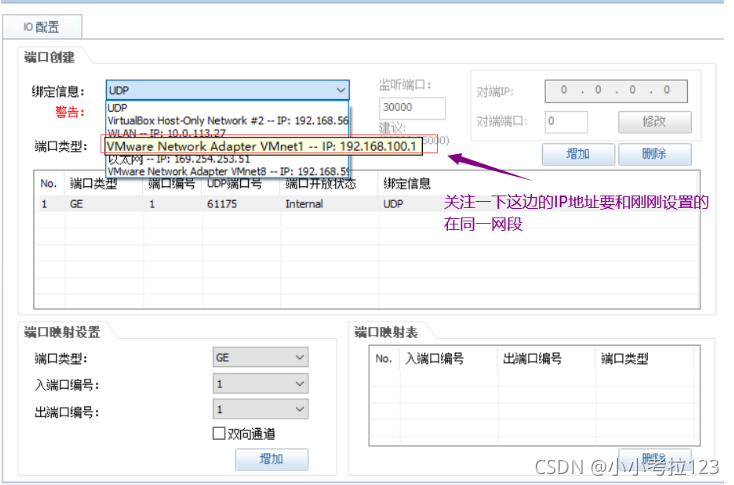

2）设置一下服务器

3）连接好设备

4）配置二层交换机SW1

<Huawei>undo terminal mo
<Huawei>sys
[Huawei]sys SW1
[SW1]user-interface console 0
[SW1-ui-console0]idle-timeout 0 0
[SW1-ui-console0]q

[SW1]vlan batch 10 20 100

[SW1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 10

[SW1-Ethernet0/0/2]int e0/0/3
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/3]port default vlan 20

[SW1-Ethernet0/0/3]int e0/0/4
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/4]port default vlan 100

[SW1-Ethernet0/0/4]int e0/0/1
[SW1-Ethernet0/0/1]port link-type trunk
[SW1-Ethernet0/0/1]port trunk allow-pass vlan all

5）配置三层交换机

<Huawei>undo terminal monitor
<Huawei>sys
[Huawei]sys SW2
[SW2]user-interface console 0
[SW2-ui-console0]idle-timeout 0 0
[SW2-ui-console0]q

[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

#开启dhcp功能
[SW2]dhcp enable

#配中继
[SW2]vlan batch 10 20 100
[SW2]int vlan 10
[SW2-Vlanif10]ip add 192.168.10.1 24
[SW2-Vlanif10]dhcp select relay
[SW2-Vlanif10]dhcp relay server-ip 192.168.100.100

[SW2-Vlanif10]int vlan 20
[SW2-Vlanif20]ip add 192.168.20.1 24
[SW2-Vlanif20]dhcp select relay
[SW2-Vlanif20]dhcp relay server-ip 192.168.100.100

[SW2-Vlanif20]int vlan 100
[SW2-Vlanif100]ip add 192.168.100.1 24
[SW2-Vlanif100]dhcp select relay
[SW2-Vlanif100]dhcp relay server-ip 192.168.100.100

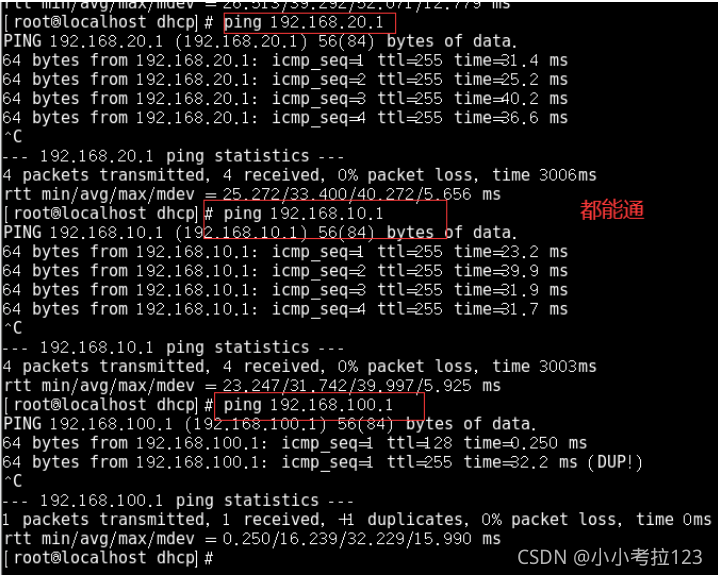

6）测试，现在服务器中ping测试一下

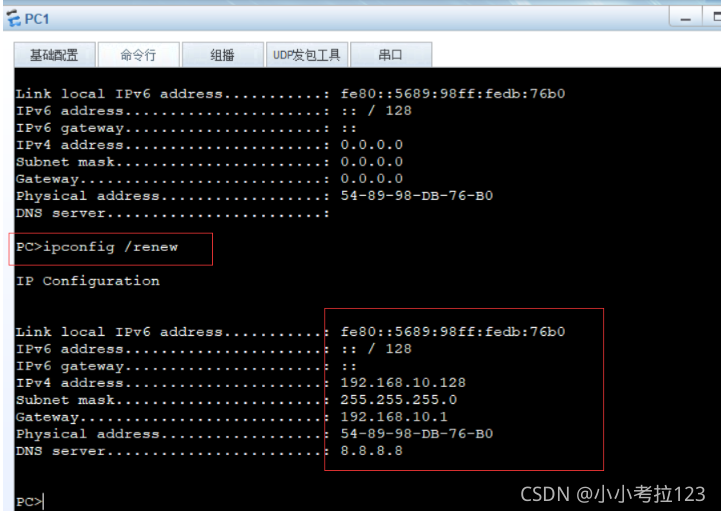

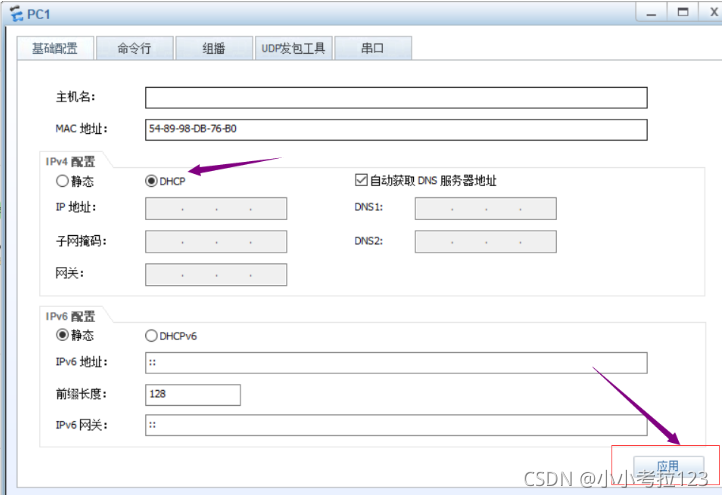

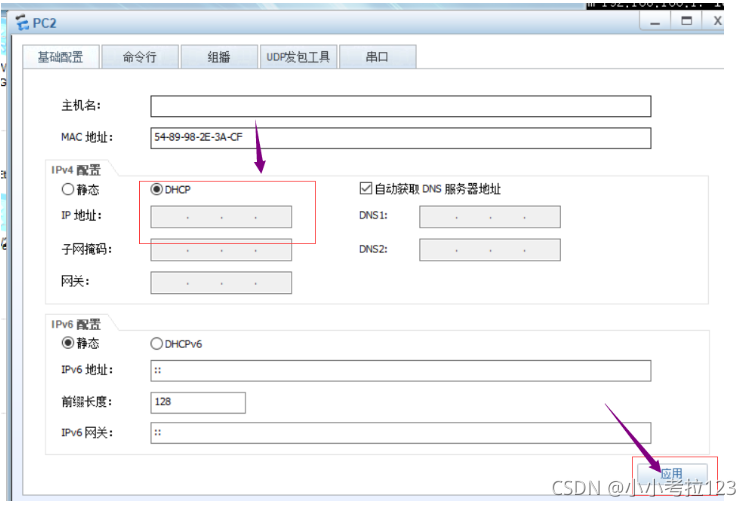

7)PC测试



五、总结

    在设置虚拟网络编辑器的时候一定要将最下面哪个使用本地DHCP的选项勾选掉，博主做的时候忘记没有勾选，地址就出不来。在配置文件里配置DHCP池的时候，每一段结尾必须加“；”
