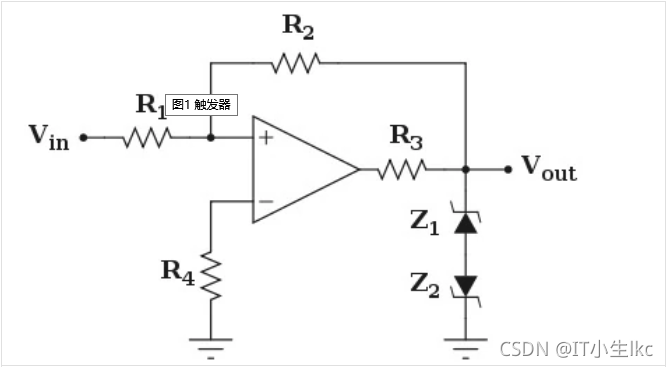

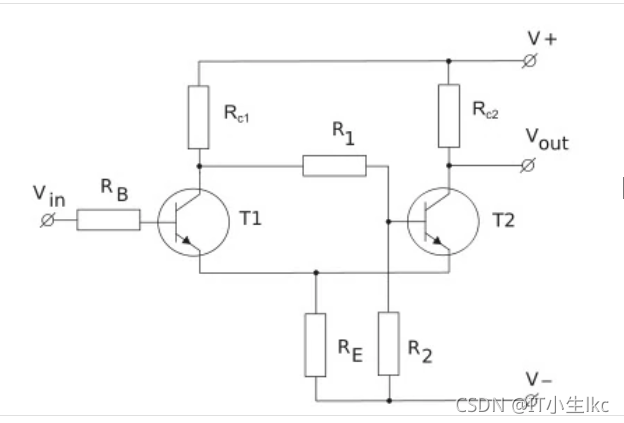

施密特:(Schmitt trigger)

作用主要是防止在滞后范围内之噪声干扰电路的正常工作,就是排除外部的干扰保持电路的正常施密特触发器有记忆性,具有滞回特性的双阈值动作,可以用来抗干扰。

施密特触发器有两个稳定状态,但与一般触发器不同的是,施密特触发器采用电位触发方式,其状态由输入信号电位维持;对于负向递减和正向递增两种不同变化方向的输入信号,施密特触发器有不同的阈值电压。

开漏:Open drain output

所谓开漏电路概念中提到的“漏”就是指MOSFET的漏极。同理,开集电路中的“集”就是指三极管的集电极。开漏电路就是指以MOSFET的漏极为输出的电路。一般的用法是会在漏极外部的电路添加上拉电阻。完整的开漏电路应该由开漏器件和开漏上拉电阻组成。

作用:

1.开漏主要是为了获得一定的驱动,但是如果想要得到高电平需要上拉电阻来实现

2.通过将多个开漏输出的引脚PIN连接,形成逻辑与;I2C , SMBus等总线用来判断总线占用状态

3.比较适合电流型驱动,吸收电流能力强(20mA)

4.通过利用外部电路的驱动力,减少I2C内部的驱动

5.可以使用低电平逻辑控制高电平。例如I2C的逻辑电平是由VCC1决定的,但是输出高电平的逻辑是由VCC2(也就是上拉电阻的电源决定的),这样我们就可以用低电平逻辑控制输出高电平逻辑.一般的开漏只有输出能力,通过增加其余判断电路,才能具备双向输入、输出的能力

用低电平逻辑控制高电平

上拉电阻得到高电平

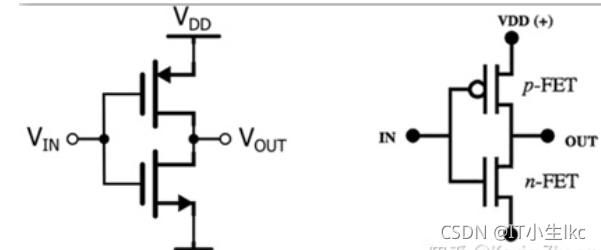

推挽输出(英语:Push–pull output

作用:可以真正能真正的输出高电平和低电平,在两种电平下都具有驱动能力

是一种使用一对选择性地从相连负载灌电流或者拉电流的器件的电路

推挽是一种功率放大电路。

由上下两个功率管组成。当控制信号为正半周时,上面一个管子导通,负载得到一个放大了的正半周信号;当控制信号为负半周时,下面一个管子导通,负载得到一个放大了的负半周信号,是由两个MOS或者三极管收到互补控制的信号控制,两个管子时钟一个在导通,一个在截止。
