在嵌入式开发这片充满挑战与机遇的领域中，资源受限如同紧箍咒，对代码的效率、内存占用及功耗等都提出严苛要求。而位运算恰似一把利刃，凭借其独特的 “十八般武艺”，在项目落地过程中披荆斩棘，发挥着不可小觑的关键作用。
一、数据存储与节省 “绝技”
在嵌入式设备中，存储资源往往十分有限，因此如何高效利用存储空间成为了一个关键问题。位运算作为一种强大的工具，可以巧妙地解决这一难题。下面以传感器数据存储为例，详细阐述位运算在数据存储与节省方面的应用。
1.1. 传感器数据存储挑战
假设我们有一个温湿度传感器，它传回的数据包括温度整数部分（用10位表示范围）、温度小数部分（4位）以及湿度值（8位）。如果采用常规方式存储这些数据，将需要多个字节分别存储，这无疑会占用大量的存储空间。
1.2. 位运算解决方案
为了节省存储空间，我们可以运用位运算将这些数据按位整合到一个2字节（16位）的变量里。具体实现方法如下：
1.2.1. 数据整合
为了将数据整合到一起，我们可以使用左移操作。例如，假设温度整数部分为temp_int，温度小数部分为temp_frac，湿度值为humidity，我们可以这样计算整合后的数据：
uint16_t data = (temp_int << 14) | (temp_frac << 10) | humidity;这里，temp_int左移14位是为了给小数部分和湿度值留出空间，temp_frac左移10位是为了给湿度值留出空间。最后，通过按位或运算（|）将三部分数据合并到一个16位的变量data中。
1.2.2. 数据提取
当需要读取温度整数部分时，我们可以使用右移操作和掩码来提取：
uint16_t temp_int_extracted = (data >> 14) & 0x3FF; // 0x3FF是10位1的二进制数，用于掩码uint16_t temp_frac_extracted = (data >> 10) & 0xF; // 0xF是4位1的二进制数，用于掩码uint16_t humidity_extracted = data & 0x3; // 0x3是2位1的二进制数，用于掩码通过右移操作和按位与运算（&），我们可以精准地提取出存储在整合变量中的各个部分数据。
1.3. 收益分析
采用位运算进行数据整合与提取，可以大幅节约宝贵的存储单元。原本需要多个字节分别存储的数据，现在只需一个2字节的变量即可存储，就像在狭小的储物间里合理归置物品一样，让空间利用最大化。这对于资源受限的嵌入式设备来说，无疑是一种非常有效的存储优化方法。
位运算在嵌入式设备数据存储与节省方面展现出了强大的能力。通过巧妙运用位运算技巧，我们可以更加高效地利用有限的存储空间，为嵌入式设备的性能优化和成本降低提供有力支持。
二、硬件控制 “精准操纵术”
在嵌入式系统中，硬件设备的控制往往通过寄存器来实现。寄存器是一段特殊的内存地址区域，用于存储和控制硬件设备的状态。位运算能够高效地处理寄存器中的各个位，从而实现对硬件设备的精确控制。
设置特定位：使用按位或（|）运算符可以将寄存器中的特定位设置为1。例如，若要将寄存器的第5位设置为1，可以将寄存器当前的值与（1<<5）进行按位或运算。
清除特定位：使用按位与（&）运算符和按位取反（~）运算符可以将寄存器中的特定位清除为0。首先，使用按位取反运算符将需要清除的位构造为0（其他位为1），然后与寄存器当前的值进行按位与运算。例如，若要将寄存器的第5位清除为0，可以将寄存器当前的值与（（1<<5））进行按位与运算。
切换特定位：使用按位异或（^）运算符可以切换寄存器中的特定位。若该位原为0，则切换为1；原为1，则切换为0。例如，若要切换寄存器的第5位，可以将寄存器当前的值与（1<<5）进行按位异或运算。
2.1. 位运算操控硬件寄存器的实例
设置寄存器位：假设有一个8位的寄存器REG，其地址定义为0xF0。若要将REG的第5位置为1，可以使用位运算“REG |= (1 << 5)”。这里，“1 << 5”表示将数字1左移5位，得到一个只在第5位为1的数。然后，使用按位或运算将这个数与REG的当前值进行合并，从而将REG的第5位置为1。
清除寄存器位：若要将REG的第5位清除为0，可以使用位运算“REG &= (1 << 5)”。这里，“(1 << 5)”表示先将数字1左移5位，然后对整个数进行按位取反操作，得到一个只在第5位为0的数（其他位都为1）。接着，使用按位与运算将这个数与REG的当前值进行合并，从而将REG的第5位清除为0。
修改多个寄存器位：有时，需要同时修改寄存器的多个位。例如，若要将REG的1、3、5、7位置为1，而0、2位清除为0，可以先读取REG的当前值到一个临时变量temp中，然后依次对temp进行按位或和按位与操作，最后将temp的值写回REG。具体操作为：temp = REG; temp |= (1 << 1) | (1 << 3) | (1 << 5) | (1 << 7); temp &= (1 << 0) & (1 << 2); REG = temp。
2.2. 位运算在硬件控制中的优势
高效性：位运算直接在二进制级别操作，能够高效地处理数据，减少资源消耗。精确性：通过位运算，可以精确地设置、修改和切换寄存器的控制位，从而实现对硬件设备的精确控制。灵活性：位运算可以组合使用，实现复杂的硬件控制逻辑。2.3. 电机驱动芯片寄存器控制示例
假设我们有一个电机驱动芯片，其寄存器布局如下（仅为示例，实际寄存器布局可能不同）：
寄存器地址：0x40寄存器位宽：8位第0-1位：决定电机转速模式（00为低速、01为中速、10为高速、11为保留）第2位：决定电机转向（0为正转、1为反转）
以下是如何使用位运算来控制这个电机驱动芯片的示例代码：
#define MOTOR_REG_ADDR 0x40 // 电机驱动芯片寄存器地址#define MOTOR_SPEED_BIT_POS 0 // 转速模式位起始位置#define MOTOR_DIRECTION_BIT_POS 2 // 转向位位置// 假设我们有一个函数用于读写寄存器// uint8_t read_register(uint16_t address);// void write_register(uint16_t address, uint8_t value);// 设置电机转速模式和转向的函数void set_motor_speed_and_direction(uint8_t speed_mode, uint8_t direction) { uint8_t reg_value; // 读取当前寄存器值 reg_value = read_register(MOTOR_REG_ADDR); // 清除转速模式和转向位（将它们设置为0） // 创建一个掩码，其中转速模式和转向位为0，其他位为1 uint8_t speed_mask = ~(0x03 << MOTOR_SPEED_BIT_POS); // 0x03 = 00000011，左移后覆盖0-1位 uint8_t direction_mask = ~(1 << MOTOR_DIRECTION_BIT_POS); // 覆盖第2位 reg_value = (reg_value & speed_mask) & direction_mask; // 设置新的转速模式和转向位 // 创建一个值，其中只有转速模式和转向位被设置 uint8_t new_speed_value = (speed_mode & 0x03) << MOTOR_SPEED_BIT_POS; // 确保speed_mode为00, 01, 10之一 uint8_t new_direction_value = (direction & 0x01) << MOTOR_DIRECTION_BIT_POS; // 确保direction为0或1 reg_value = (reg_value | new_speed_value) | new_direction_value; // 写入新的寄存器值 write_register(MOTOR_REG_ADDR, reg_value);}// 示例：将电机设置为高速正转void motor_high_speed_forward() { set_motor_speed_and_direction(0x02, 0x00); // 0x02表示高速模式，0x00表示正转}// 示例：将电机设置为中速反转void motor_medium_speed_reverse() { set_motor_speed_and_direction(0x01, 0x01); // 0x01表示中速模式，0x01表示反转}read_register和write_register函数是假设存在的，需要根据具体的硬件平台和通信协议来实现。掩码计算：在计算掩码时，要确保只清除或设置我们关心的位，而不影响其他位。这通常通过将1左移到相应位置，然后对整个数进行按位取反操作来实现。位位置：在代码中，我们定义了MOTOR_SPEED_BIT_POS和MOTOR_DIRECTION_BIT_POS来指定转速模式和转向位在寄存器中的位置。这些值需要根据实际的寄存器布局来调整。输入验证：在实际应用中，应该添加对speed_mode和direction的输入验证，以确保它们只包含有效的值。 三、通信协议 “编解码魔法”
在设备间通信时，通信协议的设计和实现离不开位运算的“编解码魔法”。

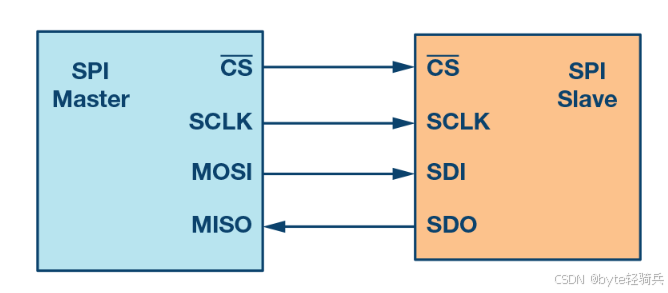

3.1. SPI通信协议中的位运算
在SPI通信协议中，数据需要按特定格式打包发送。发送端和接收端都通过位运算来处理这些数据。
数据打包：
发送端将多个字节的数据逐位拼接，形成一个完整的传输帧。在传输帧中，可能还需要添加校验位，以确保数据的完整性。利用异或运算可以生成奇偶校验位，这是一种常见的校验方法。数据接收与校验：
接收端收到数据后，通过按位运算拆解帧结构，提取出有效的数据部分。接收端还会核对校验位，通过重新计算异或校验或其他校验方法，验证数据的完整性。如果校验失败，则可能要求发送端重新发送数据。示例：数据打包与异或校验：
#include <stdint.h>#include <stdio.h>// 示例：将数据打包并添加异或校验位uint8_t pack_data_with_xor_checksum(uint8_t data1, uint8_t data2, uint8_t data3) { uint8_t packed_data[3] = {data1, data2, data3}; uint8_t checksum = 0; // 计算异或校验位 for (int i = 0; i < 3; i++) { checksum ^= packed_data[i]; } // 假设我们在这里使用第4个字节作为校验位（实际应用中可能打包成更大的帧） uint8_t frame[4] = {packed_data[0], packed_data[1], packed_data[2], checksum}; // 这里只是打印输出，实际情况下可能会通过SPI接口发送 for (int i = 0; i < 4; i++) { printf("%02X ", frame[i]); } printf("\n"); // 为了简单起见，这里只返回校验位（实际应用中可能返回整个帧） return checksum;}int main() { uint8_t data1 = 0xAA; uint8_t data2 = 0xBB; uint8_t data3 = 0xCC; pack_data_with_xor_checksum(data1, data2, data3); return 0;}数据接收与校验：
#include <stdint.h>#include <stdio.h>#include <stdbool.h>// 示例：接收数据并验证异或校验位bool verify_xor_checksum(uint8_t *frame, size_t length) { uint8_t received_checksum = frame[length - 1]; uint8_t calculated_checksum = 0; // 计算异或校验位 for (size_t i = 0; i < length - 1; i++) { calculated_checksum ^= frame[i]; } // 验证校验位 return (received_checksum == calculated_checksum);}int main() { uint8_t received_frame[4] = {0xAA, 0xBB, 0xCC, 0x0F}; // 假设0x0F是接收到的校验位 if (verify_xor_checksum(received_frame, 4)) { printf("Data received correctly.\n"); } else { printf("Data error detected.\n"); } return 0;}3.2. CAN总线协议中的位运算
在CAN总线协议中，位运算的应用同样广泛，特别是在消息标识符的处理和消息筛选方面。
消息标识符：
CAN总线协议使用消息标识符（ID）来区分不同的消息和优先级。消息标识符通常是一个多位（如11位或29位）的二进制数，其中每一位都可能有特定的含义。通过位掩码和位运算，设备可以轻松地识别和处理符合自身关注范围的消息。例如，一个设备可能只关心ID的某几位，可以使用位掩码来屏蔽其他位，只保留关心的位，并通过位运算来判断这些位是否符合特定的条件。消息筛选与处理：
在CAN总线上，可能有多个设备同时发送和接收消息。每个设备都通过位运算来筛选和处理符合自身需求的消息。例如，一个设备可能只接收ID的某几位为特定值的消息，它可以通过位运算来判断接收到的消息是否符合这个条件。通过这种方式，设备可以在通信“信息流”中精准分拣出关键信件，确保信息的高效、无误交互。消息标识符筛选示例：
#include <stdint.h>#include <stdio.h>#include <stdbool.h>// 示例：使用位掩码筛选CAN消息标识符bool is_message_for_me(uint32_t message_id, uint32_t my_id_mask, uint32_t my_id_value) { // 使用位掩码屏蔽不关心的位 uint32_t filtered_id = message_id & my_id_mask; // 检查是否匹配我的ID return (filtered_id == my_id_value);}int main() { uint32_t message_id = 0x12345678; // 示例消息ID uint32_t my_id_mask = 0xFFFFFF00; // 假设我们只关心高8位 uint32_t my_id_value = 0x12000000; // 假设我们的ID是高8位为0x12 if (is_message_for_me(message_id, my_id_mask, my_id_value)) { printf("Message is for me.\n"); } else { printf("Message is not for me.\n"); } return 0;}位运算在通信协议中发挥着至关重要的作用。它使得数据能够按特定格式打包和传输，同时保证了数据的完整性和准确性。在SPI通信协议和CAN总线协议等常见的通信协议中，位运算的应用不仅提高了通信效率，还增强了系统的可靠性和稳定性。
四、能耗优化 “节能妙法”
4.1. 系统休眠管理
嵌入式设备，特别是那些依赖电池供电的设备，续航能力是衡量其性能的关键指标之一。为了延长电池寿命，系统休眠管理显得尤为重要。在这一过程中，位运算的应用显得尤为巧妙。
设备通常配有一个或多个状态寄存器，这些寄存器的某些位被用来标记各个硬件模块（如CPU、传感器、通信模块等）的电源状态。例如，可以将“1”设定为开启状态，而“0”则代表休眠状态。
通过定期巡检这些模块的工作负载，系统可以智能地判断哪些模块当前处于闲置状态。利用位运算，系统能够高效地切换这些模块的电源位。具体来说，可以使用位与（AND）、位或（OR）和位非（NOT）等运算来快速修改状态寄存器的值，从而实现对模块电源的精准控制。这样，当某个模块不再需要工作时，系统可以立即将其置于休眠状态，从而显著降低能耗。
4.2. 数据运算处理环节的能耗优化
在数据处理方面，位运算同样展现出了其低能耗的优势。与常规的算术运算（如加法、乘法等）相比，位运算（如位移、位与、位或等）在硬件层面上通常更加简单直接，因此消耗的能量也更少。
在处理大量数据时，这种能耗差异尤为明显。例如，在加密解密、数据压缩、图形处理等场景中，位运算的应用可以显著减少处理器的负担，从而降低整体能耗。这就像在能源的“蓄水池”上精打细算，通过拧紧“水龙头”来减少不必要的浪费。
4.4. 实践中的节能策略
在实际应用中，为了最大化节能效果，通常会结合多种策略。例如：
动态电源管理：根据设备的实际使用情况，动态地开启或关闭各个模块。这不仅可以减少能耗，还可以延长设备的使用寿命。
算法优化：选择更加高效的算法来降低处理器的负担。例如，在可能的情况下使用位运算代替复杂的算术运算。
硬件设计：在硬件设计阶段就考虑能耗问题。例如，选择低功耗的处理器和外围设备，以及优化电路布局来减少能耗。
软件优化：通过优化软件代码来减少不必要的计算和数据传输。例如，使用更加紧凑的数据结构来减少内存占用和访问次数。
4.5. 示例
以下是一个C语言代码示例，该示例展示了如何在嵌入式系统中利用位运算进行系统休眠管理和数据运算处理环节的能耗优化。请注意，此代码仅为示例，实际应用中可能需要根据具体硬件和软件环境进行调整。
#include <stdint.h>#include <stdbool.h>#include <stdio.h>// 假设我们有8个硬件模块，每个模块都有一个对应的电源状态位#define NUM_MODULES 8#define MODULE_POWER_STATE_REG 0x01 // 假设状态寄存器地址（仅为示例）// 模拟写入状态寄存器（在实际硬件中，这将通过特定的IO操作完成）void write_power_state_reg(uint8_t value) { // 在实际硬件中，这里应该写入到实际的寄存器地址 // 例如：*(volatile uint8_t *)MODULE_POWER_STATE_REG = value; printf("Writing power state register: 0x%02X\n", value);}// 模拟读取状态寄存器（在实际硬件中，这将通过特定的IO操作完成）uint8_t read_power_state_reg(void) { // 在实际硬件中，这里应该从实际的寄存器地址读取 // 例如：return *(volatile uint8_t *)MODULE_POWER_STATE_REG; return 0x00; // 仅为示例，返回全0表示所有模块均休眠}// 设置指定模块的电源状态void set_module_power_state(int module_index, bool power_on) { uint8_t current_state = read_power_state_reg(); if (power_on) { current_state |= (1 << module_index); // 使用位或运算开启模块电源 } else { current_state &= ~(1 << module_index); // 使用位与和位非运算关闭模块电源 } write_power_state_reg(current_state);}// 检查指定模块是否已开启bool is_module_powered_on(int module_index) { uint8_t current_state = read_power_state_reg(); return (current_state & (1 << module_index)) != 0;}// 示例：使用位运算进行数据运算处理（此处以简单的位计数为例）int bit_count(uint8_t value) { int count = 0; while (value) { count += value & 1; // 检查最低位是否为1 value >>= 1; // 右移一位继续检查 } return count;}int main(void) { // 示例：设置模块0和模块3的电源为开启状态 set_module_power_state(0, true); set_module_power_state(3, true); // 示例：检查模块状态 for (int i = 0; i < NUM_MODULES; i++) { printf("Module %d is powered %s\n", i, is_module_powered_on(i) ? "on" : "off"); } // 示例：使用位运算进行数据处理（此处仅为演示，实际可能更复杂） uint8_t data = 0b10101100; // 示例数据 int count = bit_count(data); printf("Number of set bits in data: %d\n", count); // 在实际应用中，这里可能会包含更多的逻辑来处理休眠、唤醒和数据运算等任务 return 0;}在这个示例中，我们定义了一个状态寄存器来模拟硬件模块的电源状态。通过set_module_power_state函数，我们可以使用位运算来设置指定模块的电源状态。is_module_powered_on函数则用于检查模块是否已开启。此外，我们还提供了一个简单的bit_count函数来演示如何使用位运算进行数据处理。
请注意，这个示例中的write_power_state_reg和read_power_state_reg函数仅用于模拟状态寄存器的读写操作。在实际应用中，需要根据具体的硬件平台来实现这些函数。同样地，main函数中的逻辑也需要根据实际应用场景进行调整。
位运算在嵌入式系统的能耗优化中发挥着至关重要的作用。通过巧妙地运用位运算技术，我们可以有效地降低设备的能耗，从而延长其续航时间并提升整体性能。
五、性能优化
位运算在性能优化和资源优化方面发挥着重要作用，特别是在嵌入式系统等资源受限的环境中。
5.1. 性能优化：快速计算
计算2的幂次：使用左移操作可以高效地计算2的幂次。例如，2^n 可以通过将1左移n位来计算，即 1 << n。这种方法比传统的乘法运算要快得多，尤其是在没有硬件乘法器的环境中。
交换变量值：异或运算可以在不使用临时变量的情况下交换两个变量的值。例如，给定两个变量 a 和 b，可以通过以下步骤交换它们的值：
a = a ^ b;b = a ^ b; // 相当于 b = (a ^ b) ^ b = aa = a ^ b; // 相当于 a = (a ^ b) ^ a = b（因为此时b已经是原来的a）这种方法避免了使用额外的存储空间来保存一个临时变量。
快速乘法：在某些情况下，可以通过位运算和加法来实现乘法，尤其是当乘数是2的幂次或者是小整数时。例如，a * 3 可以表示为 a + a + a 或者 (a << 1) + a。虽然对于大整数乘法来说，这种方法并不总是最高效的，但在某些特定的嵌入式应用中可能是有用的。
快速除法：类似地，对于除以2的幂次的操作，可以通过右移操作来实现。例如，a / 2 可以表示为 a >> 1。
5.2. 资源优化
紧凑存储：位运算可以用于数据的紧凑存储。例如，如果有一组布尔值需要存储，每个布尔值只需要一个位。通过使用位字段（bit-fields）或位运算，可以将这些布尔值打包到一个字节或更小的数据结构中，从而节省存储空间。
减少传输带宽：在通信协议中，通过位运算可以将多个状态或标志位打包成一个数据包，从而减少传输的数据量。这不仅可以节省带宽，还可以降低通信延迟。
低功耗：在嵌入式系统中，低功耗是一个重要的考虑因素。位运算通常比复杂的算术运算和逻辑运算消耗更少的能量，因为它们直接操作二进制数据，减少了CPU的活动周期和功耗。
减少内存访问：位运算可以通过减少内存访问次数来提高效率。例如，通过位掩码（bitmask）可以一次性地读取或修改多个位，而不需要对每个位进行单独的内存访问。
位运算在嵌入式系统开发中是一种非常有用的工具，它不仅可以提高程序的执行速度，还可以减少资源消耗，从而优化系统的整体性能。
5.3. 示例代码
以下是一些使用C语言编写的位运算示例代码，展示如何在实际编程中应用位运算进行性能优化和资源优化。
#include <stdio.h>// 计算2的幂次unsigned int power_of_two(int n) { return 1 << n; // 左移操作计算2的幂次}// 交换两个变量的值（不使用临时变量）void swap(int *a, int *b) { if (a != b) { // 防止指针相同导致的无效操作 *a = *a ^ *b; *b = *a ^ *b; *a = *a ^ *b; }}// 快速乘法（乘数为2的幂次）int fast_multiply(int a, int power) { // 假设power是2的幂次，且已经通过某种方式验证或保证 return a << (power - 1); // 例如，power为3时，计算a*2^2，即a*4}// 快速除法（除以2的幂次）int fast_divide(int a, int power) { // 假设power是2的幂次，且已经通过某种方式验证或保证 return a >> (power - 1); // 例如，power为3时，计算a/2^2，即a/4}// 紧凑存储示例：使用位字段存储一组布尔值typedef struct { unsigned int flag1 : 1; unsigned int flag2 : 1; unsigned int flag3 : 1; unsigned int flag4 : 1; // 可以继续添加更多标志位} BitFlags;int main() { // 计算2的幂次示例 int n = 5; printf("2^%d = %u\n", n, power_of_two(n)); // 交换变量值示例 int x = 10, y = 20; printf("Before swap: x = %d, y = %d\n", x, y); swap(&x, &y); printf("After swap: x = %d, y = %d\n", x, y); // 快速乘法示例 int a = 7; int power = 3; // 2的幂次，这里为2^2=4 printf("%d * 2^%d = %d\n", a, power - 1, fast_multiply(a, power)); // 快速除法示例 int b = 32; printf("%d / 2^%d = %d\n", b, power - 1, fast_divide(b, power)); // 紧凑存储示例 BitFlags flags; flags.flag1 = 1; flags.flag2 = 0; flags.flag3 = 1; flags.flag4 = 0; printf("BitFlags: flag1 = %u, flag2 = %u, flag3 = %u, flag4 = %u\n", flags.flag1, flags.flag2, flags.flag3, flags.flag4); return 0;}power_of_two 函数通过左移操作计算2的幂次。交换变量值：swap 函数使用异或运算交换两个整数的值，而不使用临时变量。快速乘法：fast_multiply 函数假设传入的power是2的幂次，并通过左移操作实现快速乘法。注意，这里的power参数实际上是2的幂次的指数加1（例如，要计算a * 2^2，传入power为3）。快速除法：fast_divide 函数假设传入的power是2的幂次，并通过右移操作实现快速除法。同样，power参数是2的幂次的指数加1。紧凑存储：使用位字段（BitFlags结构体）来紧凑地存储一组布尔值。每个标志位只占1位，从而节省存储空间。 这些示例展示了位运算在嵌入式系统和其他性能敏感的应用中的潜在用途。然而，需要注意的是，虽然位运算可以提高性能和减少资源消耗，但它们也可能使代码更加难以理解和维护。因此，在使用位运算时，应该权衡其带来的性能提升和代码可读性之间的平衡。
六、项目落地实践：智能家居温控系统
在智能家居温控项目里，位运算贯穿全程实现高效运作。温度传感器采集室内温度数据后，经 ADC 转换为数字值，利用位运算压缩存储格式，节省 MCU 内存；控制加热 / 制冷设备时，与继电器控制板通信，依据预设温度阈值，通过位运算操控继电器开关位，精准启停设备调节室温；并且，在与智能网关无线通信上传数据时，按通信协议规范，用位运算打包温度、设备状态等信息成传输包，保障数据稳定传至云端供用户远程监控，让小小的温控系统在家庭一角默默发挥大作用，凸显位运算于嵌入式项目落地的实用价值。
寄存器操作：嵌入式开发中，寄存器是硬件设备的核心接口。通过位运算，可以精确设置、清除或翻转寄存器中的特定位，从而实现对硬件设备的精确控制。例如，通过设置或清除特定的控制位来配置设备的工作模式、调整参数或触发特定操作。
数据压缩与存储：在资源受限的嵌入式系统中，数据压缩与存储至关重要。位运算可用于数据的紧凑存储和高效传输。例如，通过位运算实现数据的打包和解包，减少存储空间的占用和传输带宽的需求。
状态管理与标志位处理：在嵌入式系统中，常常需要跟踪和管理多个状态或标志位。位运算提供了一种高效的方式来设置、检查或清除这些状态位。例如，在设备控制或状态监测中，可以使用位运算来检查特定位的状态，或同时处理多个状态标志。
性能优化：位运算直接在二进制层面进行操作，执行速度通常比传统的算术运算和逻辑运算更快。因此，在嵌入式开发中，位运算常用于性能优化。例如，通过位运算实现快速计算、减少不必要的运算或逻辑判断，从而提高系统的整体性能。
加密解密与校验：在某些嵌入式应用中，需要实现数据的加密解密或校验。位运算可用于实现简单的加密算法或校验算法。例如，通过位运算对数据进行加密处理，确保数据的机密性和完整性；或使用位运算实现数据的校验码计算，用于检测数据的错误或篡改。
在嵌入式开发 “战场”，位运算施展浑身解数，从数据精打细算，到硬件精准指挥，再到通信、能耗把控，为项目落地筑牢根基、注入效能，是开发者手中不可或缺的 “编程法宝”，持续推动嵌入式系统向更精巧、智能、节能方向阔步迈进。
以下是一个简化的代码示例，旨在阐述在智能家居温控系统中如何运用位运算来实现高效的数据处理和控制。请注意，此代码示例为了教学目的而简化，并未包含完整的硬件初始化、错误处理及通信协议等细节。在实际项目中，需根据具体的硬件平台和软件框架进行完善。
#include <stdint.h>#include <stdbool.h>#include <stdio.h>// 假设温度传感器ADC转换后的数据范围为0-255，使用uint8_t存储typedef uint8_t temp_sensor_data_t;// 假设系统有4个温控设备，每个设备用一个位来表示其状态（0：关闭，1：开启）#define NUM_DEVICES 4typedef uint8_t device_status_t;// 模拟温度传感器读数（在实际应用中，这将通过ADC接口获取）temp_sensor_data_t read_temperature_sensor(void) { // 此处返回模拟温度读数，实际应用中应替换为真实的ADC读取函数 return 128; // 假设当前温度为128（仅为示例）}// 使用位运算压缩存储温度数据（此处为简化示例，实际上可能不需要压缩）// 但假设我们需要将温度数据与其他信息打包传输uint16_t pack_temperature_data(temp_sensor_data_t temp, device_status_t status) { // 将温度数据放在高8位，设备状态放在低4位（假设只需4位即可表示所有设备状态） return ((uint16_t)temp << 8) | (status & ((1 << NUM_DEVICES) - 1));}// 解包温度数据和设备状态void unpack_temperature_data(uint16_t packed_data, temp_sensor_data_t *temp, device_status_t *status) { *temp = (packed_data >> 8) & 0xFF; // 提取高8位作为温度数据 *status = packed_data & ((1 << NUM_DEVICES) - 1); // 提取低4位作为设备状态}// 模拟设置设备状态（在实际应用中，这将通过GPIO或I2C等接口与继电器控制板通信）void set_device_status(device_status_t new_status) { // 此处仅为模拟，实际应用中应替换为真实的设备控制函数 printf("Setting device status to: 0x%02X\n", new_status);}// 根据温度阈值控制设备（简化示例，未考虑实际温控逻辑）void control_devices_based_on_temperature(temp_sensor_data_t current_temp, temp_sensor_data_t threshold) { device_status_t new_status = 0; // 假设温度高于阈值则开启设备0（制冷），低于阈值则开启设备1（加热） // 注意：此逻辑仅为示例，实际应用中需根据具体需求设计 if (current_temp > threshold) { new_status |= (1 << 0); // 开启设备0 } else { new_status |= (1 << 1); // 开启设备1 } set_device_status(new_status);}int main(void) { temp_sensor_data_t current_temp; device_status_t device_status; uint16_t packed_data; // 读取当前温度 current_temp = read_temperature_sensor(); printf("Current temperature: %d\n", current_temp); // 假设温度阈值为150 temp_sensor_data_t threshold = 150; // 根据温度阈值控制设备 control_devices_based_on_temperature(current_temp, threshold); // 假设当前设备状态为控制后的状态（实际应用中应从设备获取或维护状态） device_status = (1 << 0) | (1 << 2); // 假设设备0和设备2已开启（仅为示例） // 打包温度数据和设备状态 packed_data = pack_temperature_data(current_temp, device_status); printf("Packed data for transmission: 0x%04X\n", packed_data); // 解包以验证（在实际应用中，解包通常在接收端进行） unpack_temperature_data(packed_data, ¤t_temp, &device_status); printf("Unpacked temperature: %d, Device status: 0x%02X\n", current_temp, device_status); // 注意：在实际应用中，打包后的数据将通过网络发送到智能网关或云端 return 0;}在此代码示例中，我们模拟了温度传感器的读数、使用位运算打包和解包温度数据及设备状态、以及根据温度阈值控制设备的过程。请注意，此代码仅用于教学目的，并未包含完整的硬件接口和通信协议实现。在实际项目中，需根据具体的硬件和软件环境进行相应调整。
综上所述，位运算在嵌入式开发中具有广泛的应用价值。通过熟练掌握位运算的“十八般武艺”，开发者可以在实际项目中实现高效、精确的控制与数据处理，从而推动项目的成功落地。
