基于WebGIS实现三维定量视域分析

目标

使用java搭建的后端，cesium.js已有的接口来实现视域分析，最起码要实现Arcgis Pro的功能，在其基础上最好可以实现进一步的灵活计算空间体积等其他功能。

启动项目

把前后端框架搭建好，启动服务。

搭建spring boot框架

参考网址：https://blog.csdn.net/bsegebr/article/details/126081107

新建项目，选择文件夹，项目名称，生成器等等

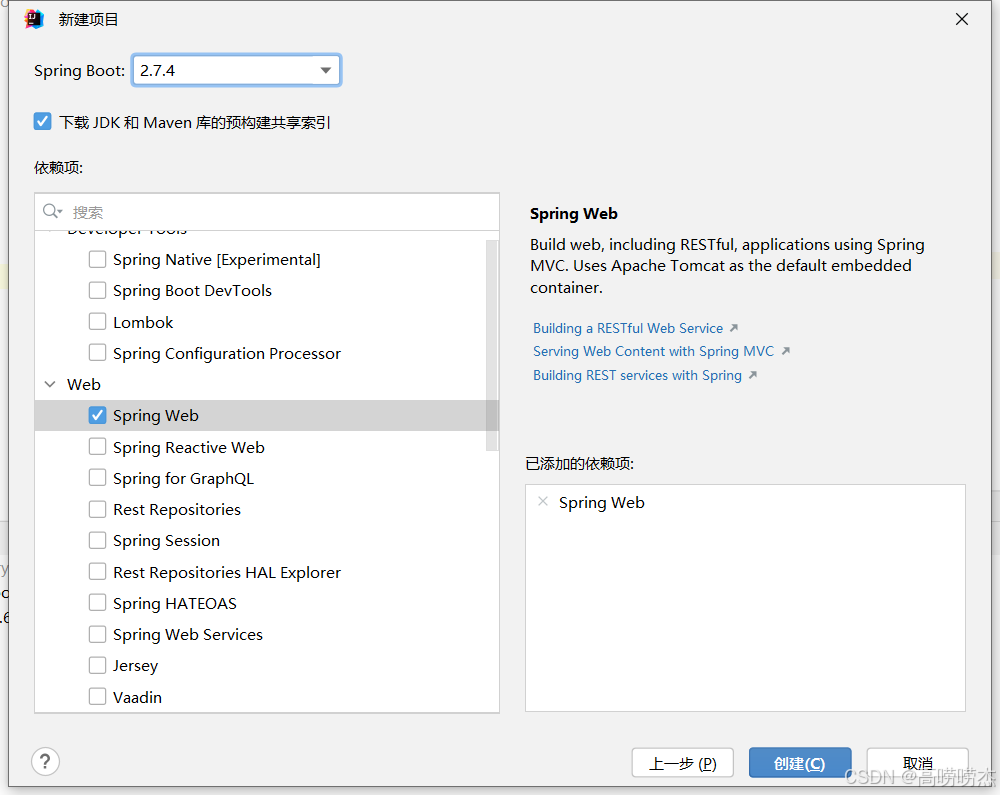

选择Spring Boot的版本，以及所需依赖项（也可以后面在项目中用到什么加什么）

测试启动

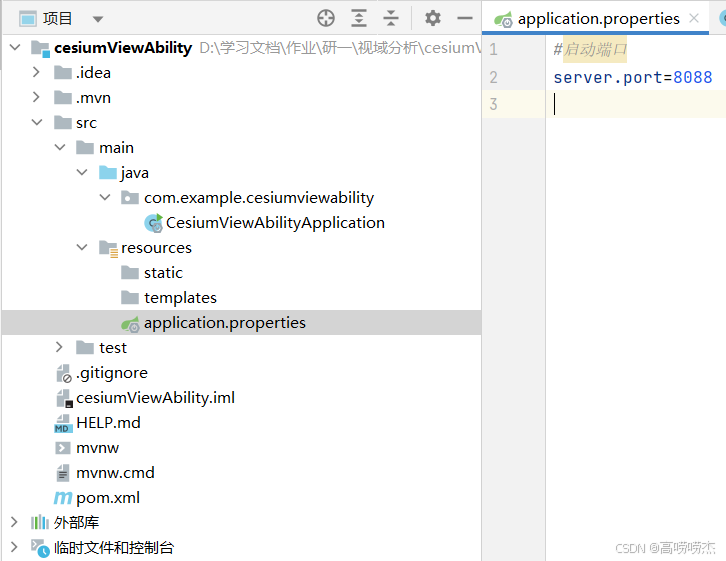

在application.properties配置启动端口

  server.port=8088

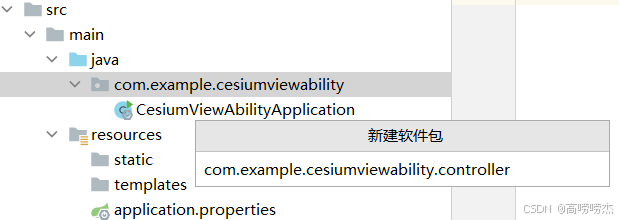

2. 右击com.example.cesiumviewability编写一个控制类controller，注意它的命名规范

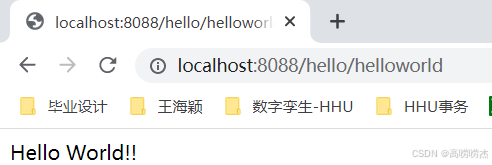

3.在新建的软件包下，新建一个“Hello World”软件类，进行编写

4. 编写pom依赖项（第一次的时候可能需要右击“maven”重新加载项目）

<dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-thymeleaf</artifactId></dependency>

cesium服务

前端的服务可以在static文件下自己建一个网页内完成，这样一启动8088服务，即可访问index.html。
cesium的js和css都使用在线服务。当然，后面也可以引用本地的cesium的js和css文件。

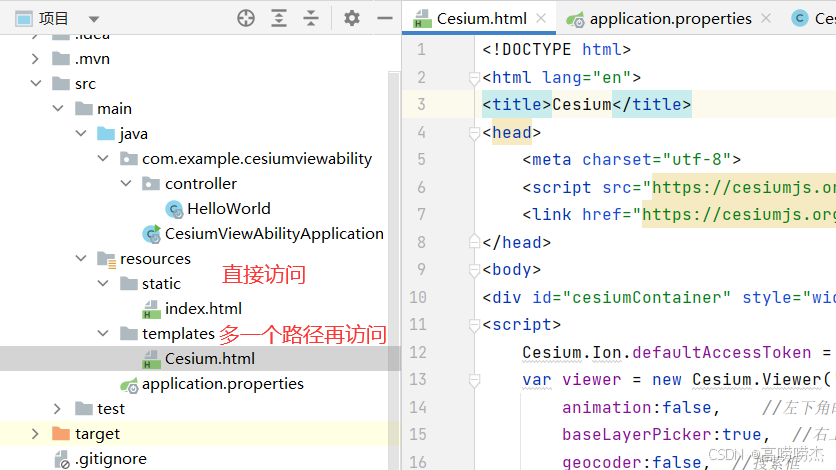

第二种方法是将网页写在“templates文件夹下，在”HelloWorld.java“文件中去编写访问它。

准备好研究区域

删除不必要的控件

var viewer = new Cesium.Viewer('cesiumContainer',{animation:false, //左下角的动画仪表盘baseLayerPicker:true, //右上角的图层选择按钮geocoder:false, //搜索框homeButton:false, //home按钮sceneModePicker:false, //模式切换按钮timeline:false, //底部的时间轴navigationHelpButton:false, //右上角的帮助按钮，fullscreenButton:false //右下角的全屏按钮});viewer._cesiumWidget._creditContainer.style.display="none"; //删除版权信息

设置好高度，聚焦河海大学江宁校区

//聚焦河海校区，设置高度let initialPosition = new Cesium.Cartesian3.fromDegrees(118.781,31.916, 3000);let homeCameraView = {destination: initialPosition,};viewer.scene.camera.setView(homeCameraView);

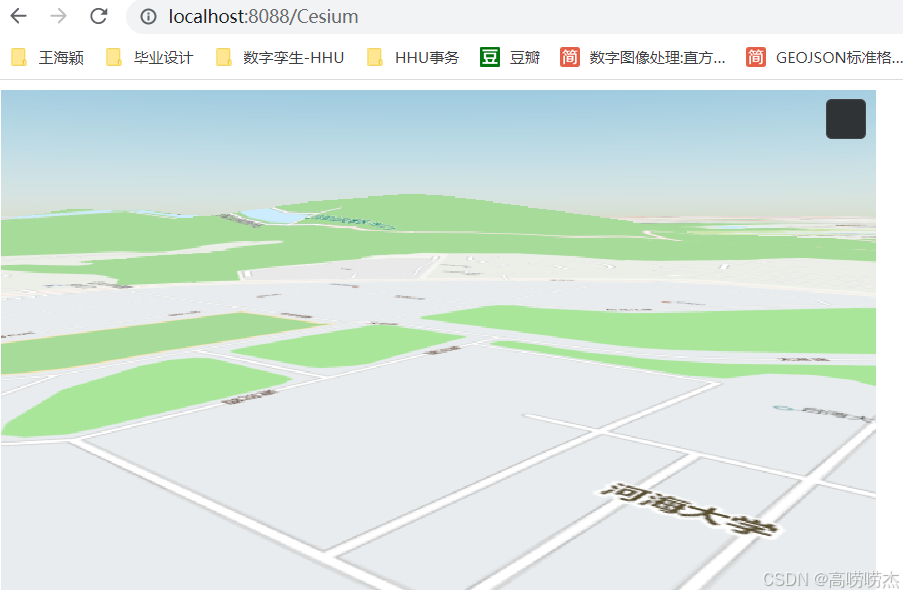

3. 更换默认图层为OSM

//修改默认图层为OSMviewer.baseLayerPicker.viewModel.selectedImagery=viewer.baseLayerPicker.viewModel.imageryProviderViewModels[9];

赋予地形并建模

赋予地形

这个也不知道正不正确，尝试按着步骤去做。参考网址：https://blog.csdn.net/weixin_35782148/article/details/112119825

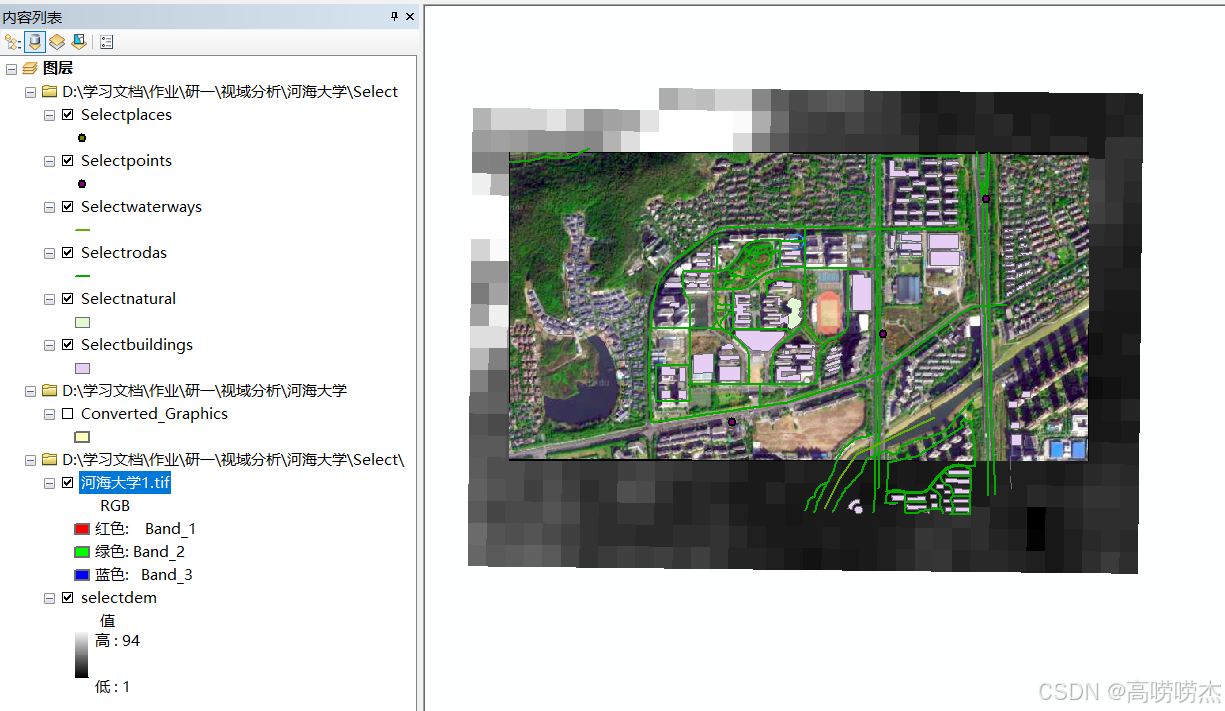

地形裁剪

具体这个步骤参考大二的“面向实际地理问题的空间建模”的第一次实验报告。
这里注意一点，以往地理配准起码要三点，但因为一些原因，点选多了反而使得影像数据变形。打开“自动校正” 然后选取两个点（距离远一点）效果最好。

数据转换

将裁剪好的dem数据转换为cesium可以处理的terrain数据。参考文章：

https://www.jianshu.com/p/01304a961266https://zhuanlan.zhihu.com/p/40913210

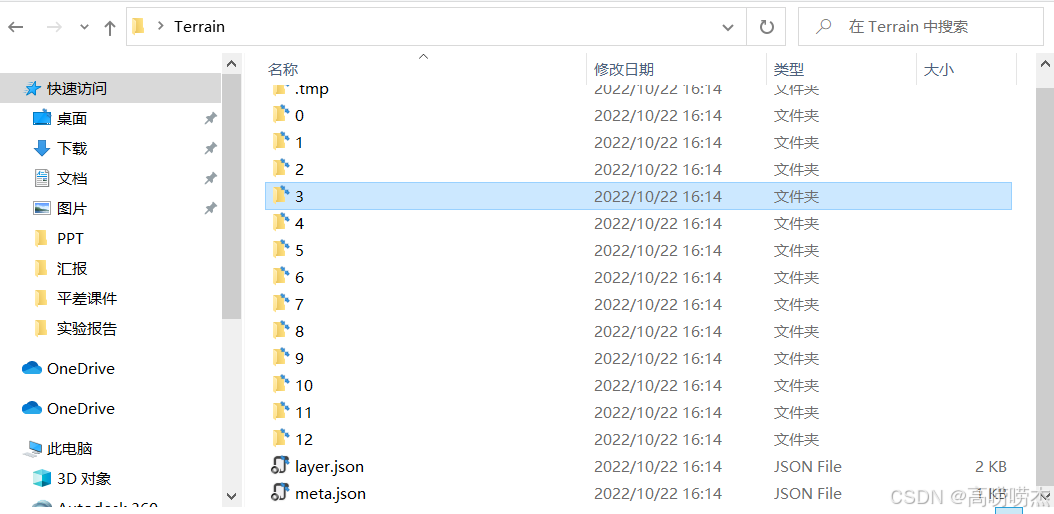

转换的结果：

地形数据发布

访问地形数据需要访问服务器数据，一种是在线数据，一种是本地数据发布到本地地址上。前者的在线
数据似乎已失效，而且无法定制。故选择第二种方法。据说QGIS也可以完成切片，可以之后尝试一下。
参考网址：

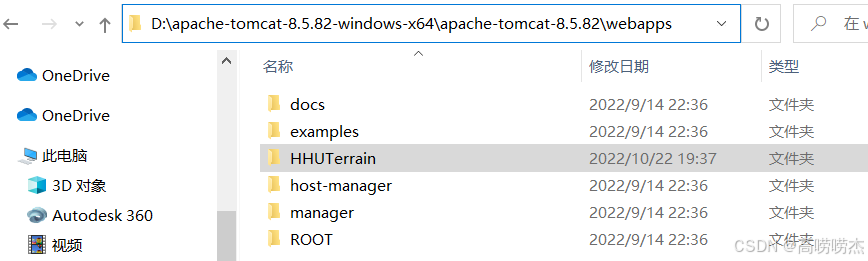

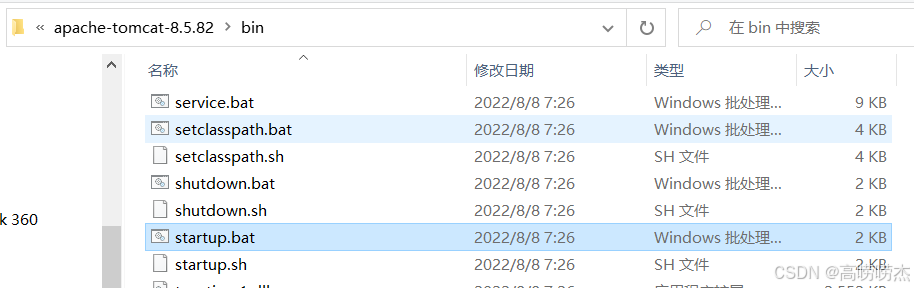

Cesium本地地形制作与发布tomcat发布应用资源深夜总结：使用QGIS切片并用Cesium完成调用先把文件放到tomact的webapps文件夹下，并命名为“HHUTerrain”打开bin文件夹，点击startup.bat启动服务这边有个大坑切片数据通过Tomact发布，是在8080端口。同时，Cesium项目占用了8088端口。8088去访问8080的必然涉及到跨域问题。最简单的是加入“@CrossOrigin”。但是在第一次尝试中，这个方法 失败了。

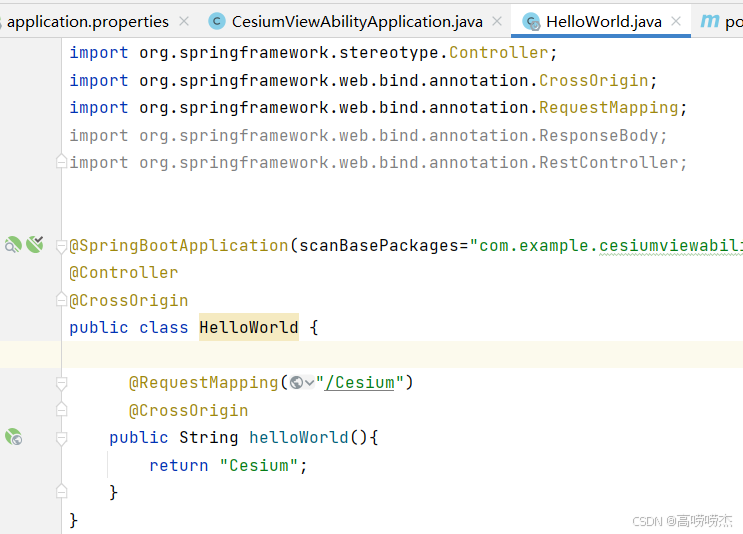

@CrossOrigin@SpringBootApplication(scanBasePackages="com.example.cesiumviewability")@Controllerpublic class HelloWorld {@RequestMapping("/Cesium")public String helloWorld(){return "Cesium";}}

第二种办法是从Tomact 下手，修改其web.xml文件等。
参考这篇博客“Tomcat发布瓦片TMS数据,Cesium加载显示：还是跨域处理”
坑在于，重启服务后，依旧未见效，网页控制台报错“跨域问题”，但其实问题已经解决了。重启电脑即可（不仅仅是重启服务）。
问题的关键可能是需要在“任务管理器”中把Tomact的后台进程（服务）完全关闭。仅仅退出再进入并没有真正的重启Tomact服务。

<filter><filter-name>CORS</filter-name><filter-class>com.thetransactioncompany.cors.CORSFilter</filterclass><init-param><param-name>cors.allowOrigin</param-name><param-value>*</param-value></init-param><init-param><param-name>cors.supportedMethods</param-name><param-value>GET, POST, HEAD, PUT, DELETE</param-value></init-param><init-param><param-name>cors.supportedHeaders</param-name><param-value>Accept, Origin, X-Requested-With, Content-Type,Last-Modified</param-value></init-param><init-param><param-name>cors.exposedHeaders</param-name><param-value>Set-Cookie</param-value></init-param><init-param><param-name>cors.supportsCredentials</param-name><param-value>true</param-value></init-param></filter><filter-mapping><filter-name>CORS</filter-name><url-pattern>/*</url-pattern></filter-mapping>

渲染结果

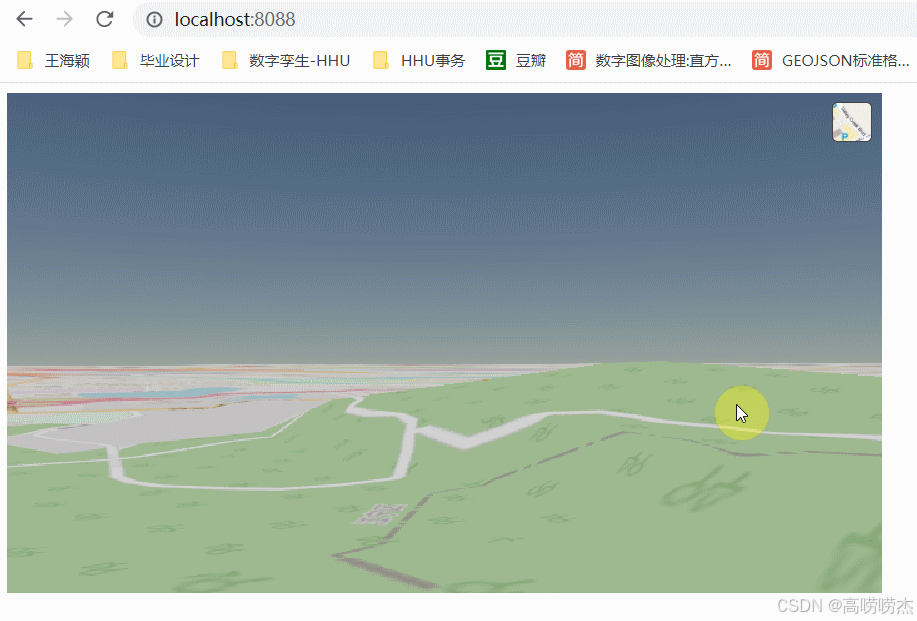

重启服务后，可以看到地图已经有了起伏，例如牛首山出，是确实有高度的。并且道路有一定的变形

其他

上述的所有成果都是在Google浏览器运行的，如果换个浏览器（例如Edge 或者 360） 网页控制台会无端报错“Cesium.Ion.defaultAccessToken”未被定义。解决办法是 把在线的Cesium资源转换为本地。并且本地的资源也可以对冲 在线资源崩溃的风险。

<script src="../Build/Cesium/Cesium.js"></script><link href="../Build/Cesium/Widgets/widgets.css" rel="stylesheet"><!-- <script src="http://localhost:8080/Build/Cesium/Cesium.js"></script>--><!-- <link href="http://localhost:8080/Build/Cesium/Widgets/widgets.css"rel="stylesheet">--><!--在线资源--><!-- <scriptsrc="https://cesiumjs.org/releases/1.54/Build/Cesium/Cesium.js"></script>--><!-- <linkhref="https://cesiumjs.org/releases/1.54/Build/Cesium/Widgets/widgets.css" r

修改完成后 会接着引发另一个错误，就是本地的cesium.js访问在线服务器的时候会出错（404）,有一个不停请求而无法获得的endpoint请求。其中一个解决办法是不引用Cesium的在线底图服务。引用其他服务商的（例如ArcGIS）或者自己本地做瓦片地图。

vue+cesium离线地图关网报错不加载底图：Cesium避免endPoint请求cesium离线加载瓦片影像图和DEM高程图
这里选择引用其他服务商已有的服务，之后可以继续实现一下自己切片（大二实现过）的效果。
因为为了避免引用Cesium在线的js资源，而去引用其他的在线地图，无异于“拆东墙补西墙” 本质上还在引用在线公有云服务。无法避免在线资源的不稳定性。

在线资源：http://map.geoq.cn/arcgis/rest/services/

imageryProvider: new Cesium.ArcGisMapServerImageryProvider({url:"http://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineStreetWarm/MapServer",}),//设置默认底图

//修改默认图层viewer.baseLayerPicker.viewModel.selectedImagery=viewer.baseLayerPicker.viewModel.ArcGisMapServerImageryProvider;

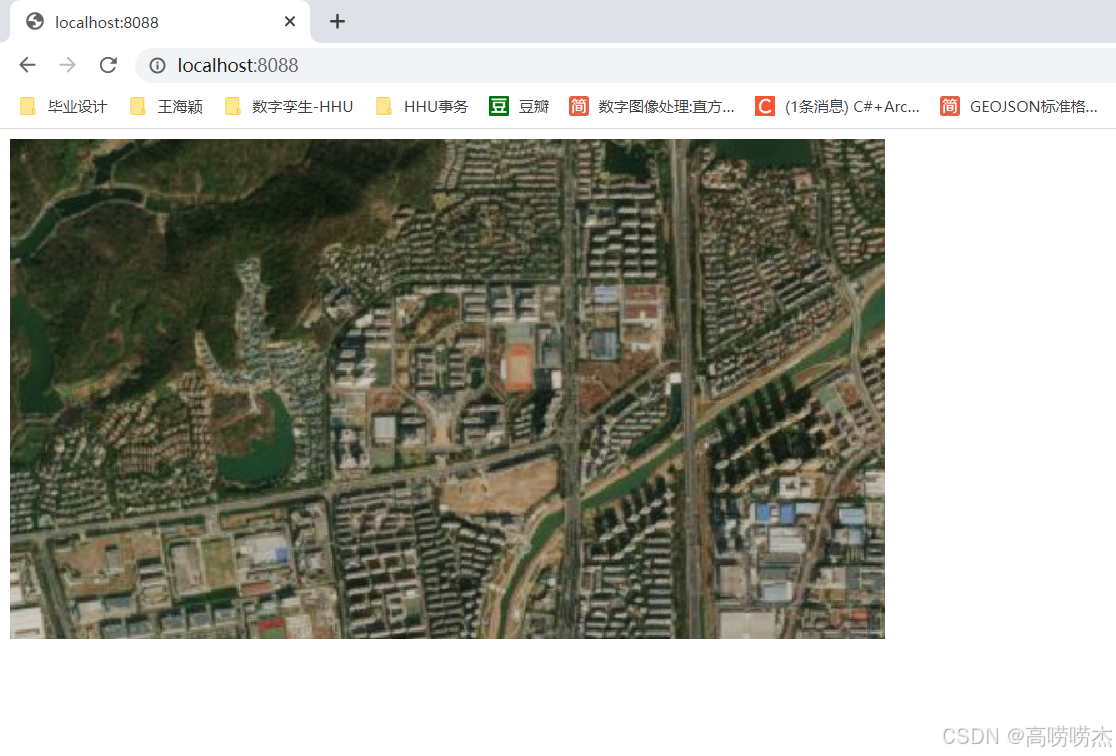

最终还是改成了本地的切片服务

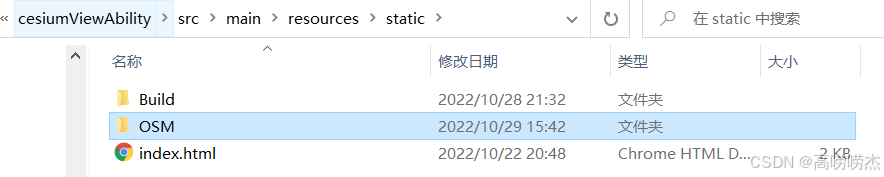

用工具进行切片，将切片结果放在对应的目录下
修改代码，让程序的底图引用本地数据

imageryProvider:new Cesium.UrlTemplateImageryProvider({url:'../OSM/roadmap/{z}/{x}/{y}.png',fileExtension:"jpg"}),

建模

这个就更难了，而且参考资料似乎不多。有两种方法，离线和在线。尝试使用离线的方法，因为这样更稳定一点。这边参考一些文章尝试去实现。

离线：https://www.jianshu.com/p/064c42cc105f在线：https://www.cnblogs.com/xi12/p/15921600.html解释：https://www.itdaan.com/blog/2018/06/07/309b269fec11457a2339968e3578dd2d.html总览：https://www.itdaan.com/keywords/cesium+%E5%8A%A0%E8%BD%BDshp%E6%A0%BC%E5%BC%8F%E7%9A%84%E7%99%BD%E6%A8%A1%E5%BB%BA%E7%AD%91.html在ArcMap中给每个建筑物加高度

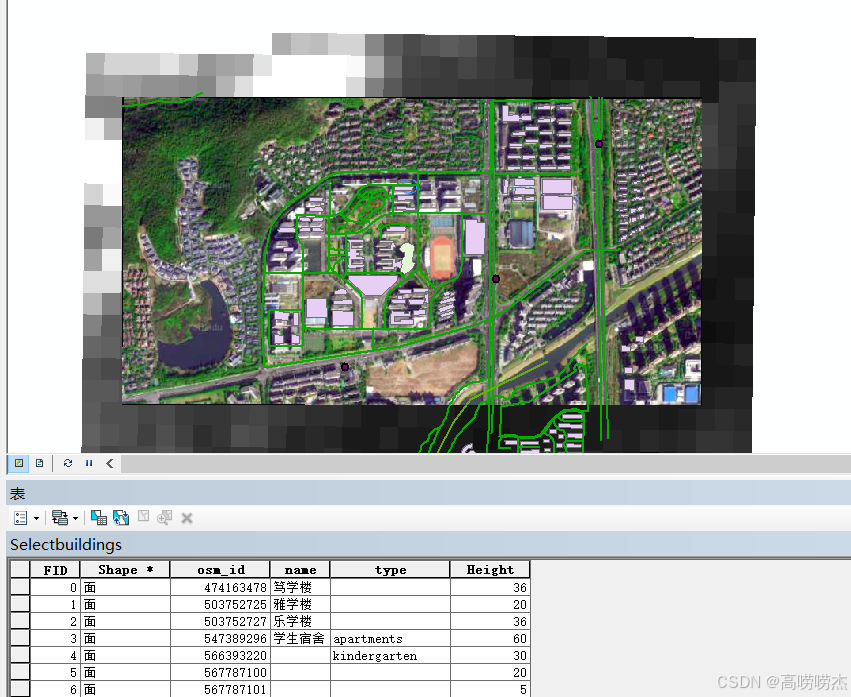

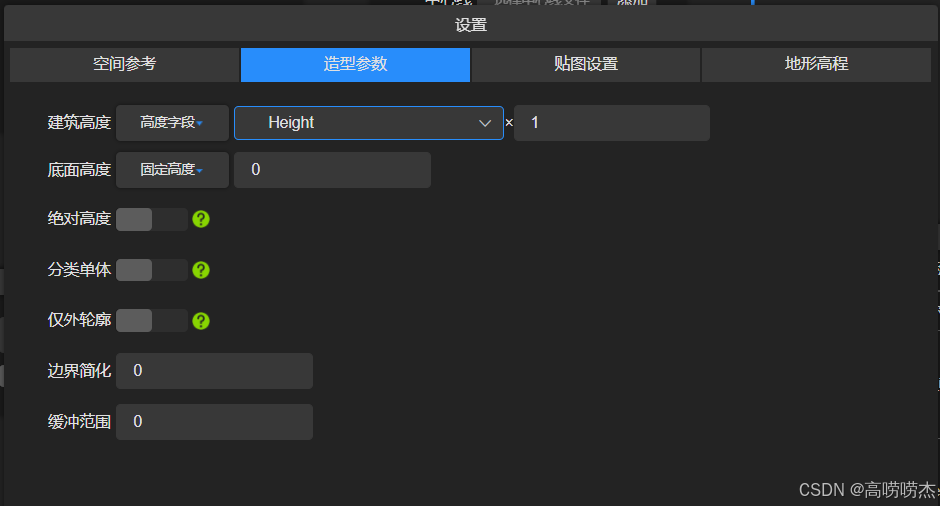

使用CesiumLab3对数据进行切片，这里的高度字段可以自己选择为在ArcMap新设的属性字段Height。

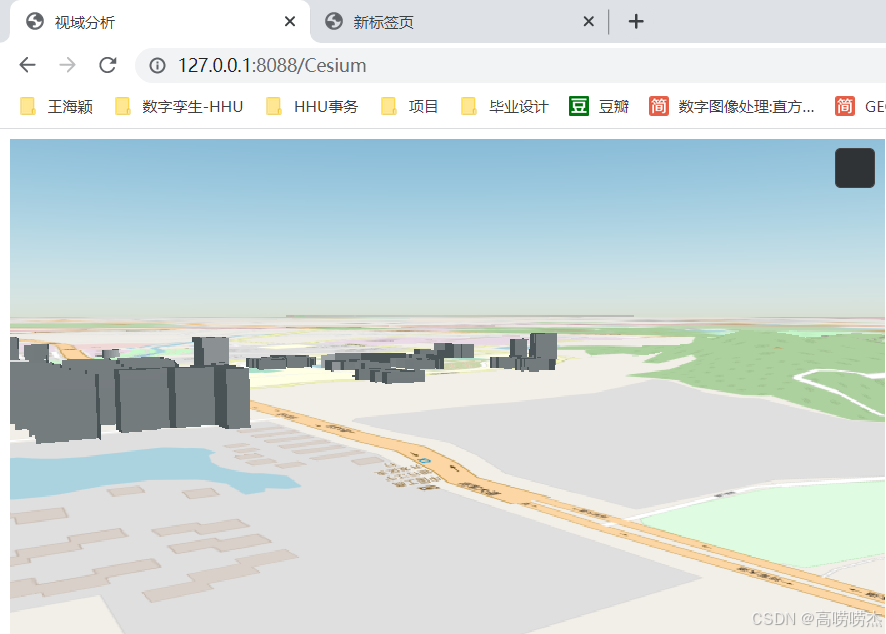

下载后的数据是b3dm格式的，关于b3dm格式数据的讲解可以参考以下链接。下载后的数据中有一个是“scenetree.json”，打开它后可以发现它存储的就是之前的shp的属性表数据。将数据和之前的dem数据一样，放在apache的webapps文件夹下,然后启动Tomact服务器。b3dm格式讲解：https://www.cnblogs.com/mazhenyu/p/14929552.html它与3dTiles的关系：https://zhuanlan.zhihu.com/p/546861569加载b3dm：https://blog.csdn.net/du_5pet/article/details/95961311?depth_1-utm_source=distribute.pc_relevant.none-task&utm_source=distribute.pc_relevant.none-task 赋予白膜后的效果

最后

不是要实现三维通视性分析吗？ 怎么前面一直在搭建服务？
因为对于初学者来说 搭建服务是最难的，至于如何改进Cesium的PickFromRay算法，实现三维的 定量通视分析 可以去看这篇论文
[1]高超杰,芮小平.基于改进PickFromRay算法的通视性定量分析[J].地理与地理信息科学,2024,40(03):8-13.
