基于web的停车场管理系统设计与实现

目  录

1 绪论

1.1 研究背景和意义

1.2国内外研究现状

1.3论文结构与章节安排

2 系统分析

2.1 可行性分析

2.1.1 技术可行性分析

2.1.2 经济可行性分析

2.1.3 操作可行性分析

2.2 系统功能分析

2.2.1 功能性分析

2.2.2 非功能性分析

2.3 系统用例分析

2.4系统流程分析

2.4.1操作流程

2.4.2添加违章登记流程

2.4.3删除违章登记流程

2.5本章小结

3 系统总体设计

3.1 系统模块设计

3.2 数据库设计

3.2.1 数据库概念结构设计

3.2.2 数据库逻辑结构设计

3.3本章小结

4 系统详细设计与实现

4.1停车用户功能模块

4.1.1 前台首页界面

4.1.2 用户注册界面

4.1.3 用户登录界面

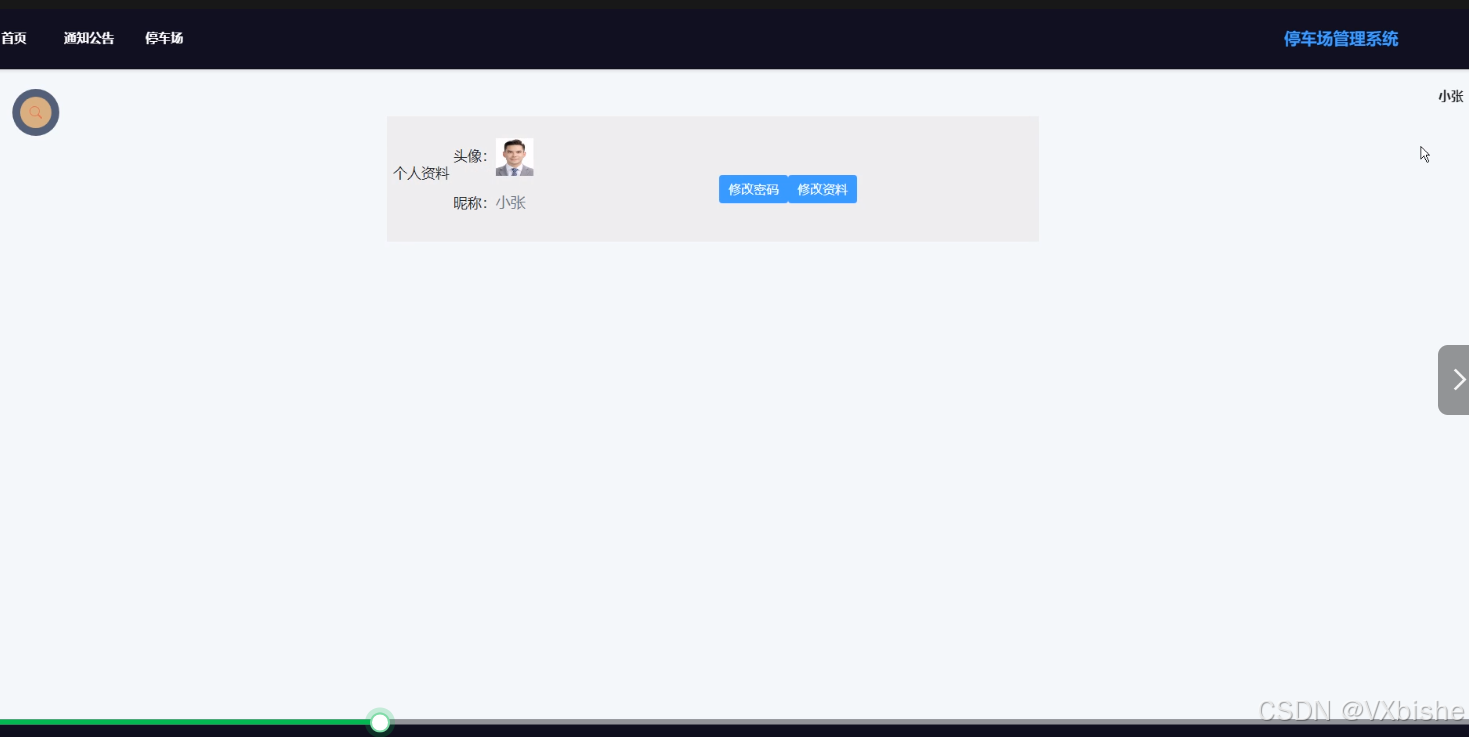

4.1.4我的账户界面

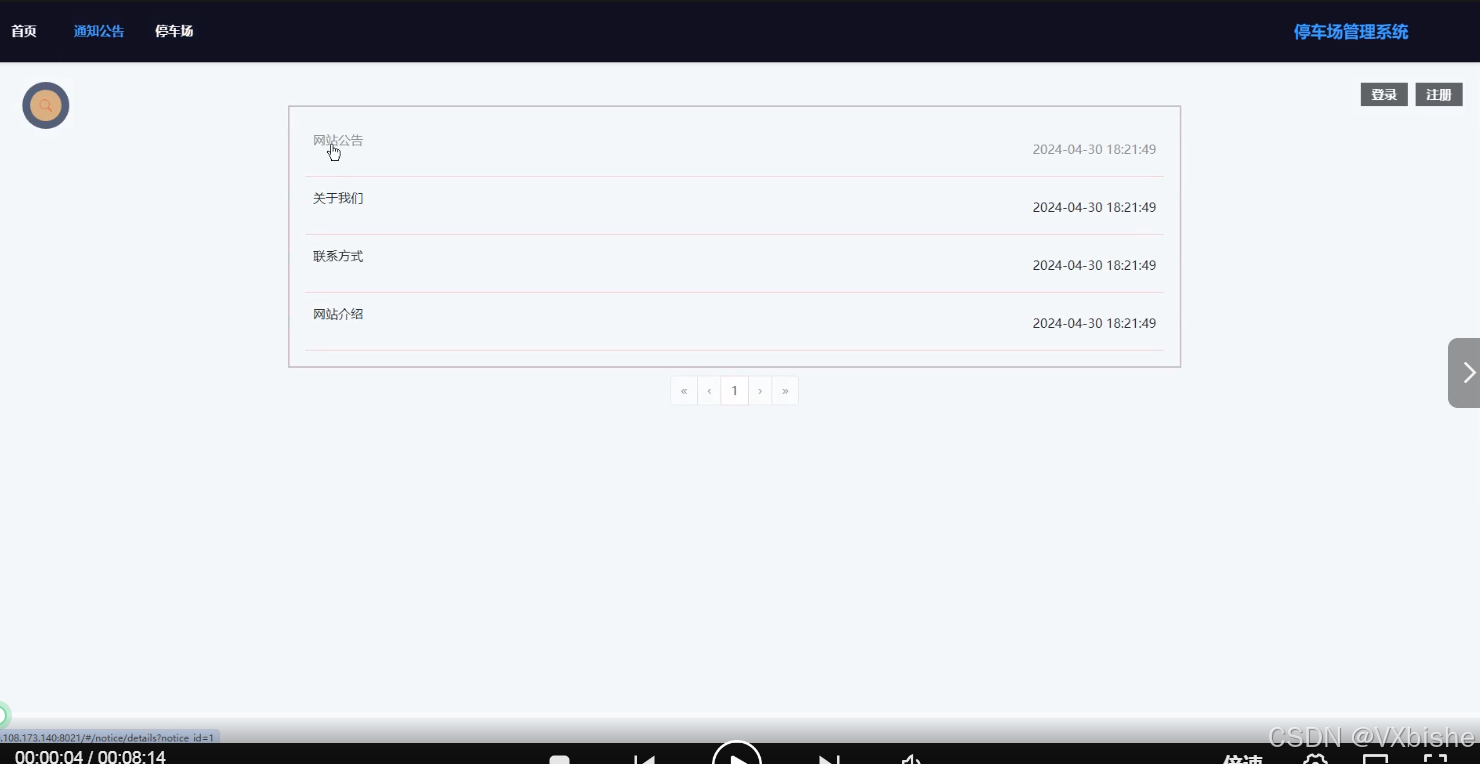

4.1.5 通知公告界面

4.1.6 停车场界面

4.1.7 出场信息界面

4.2管理员功能模块

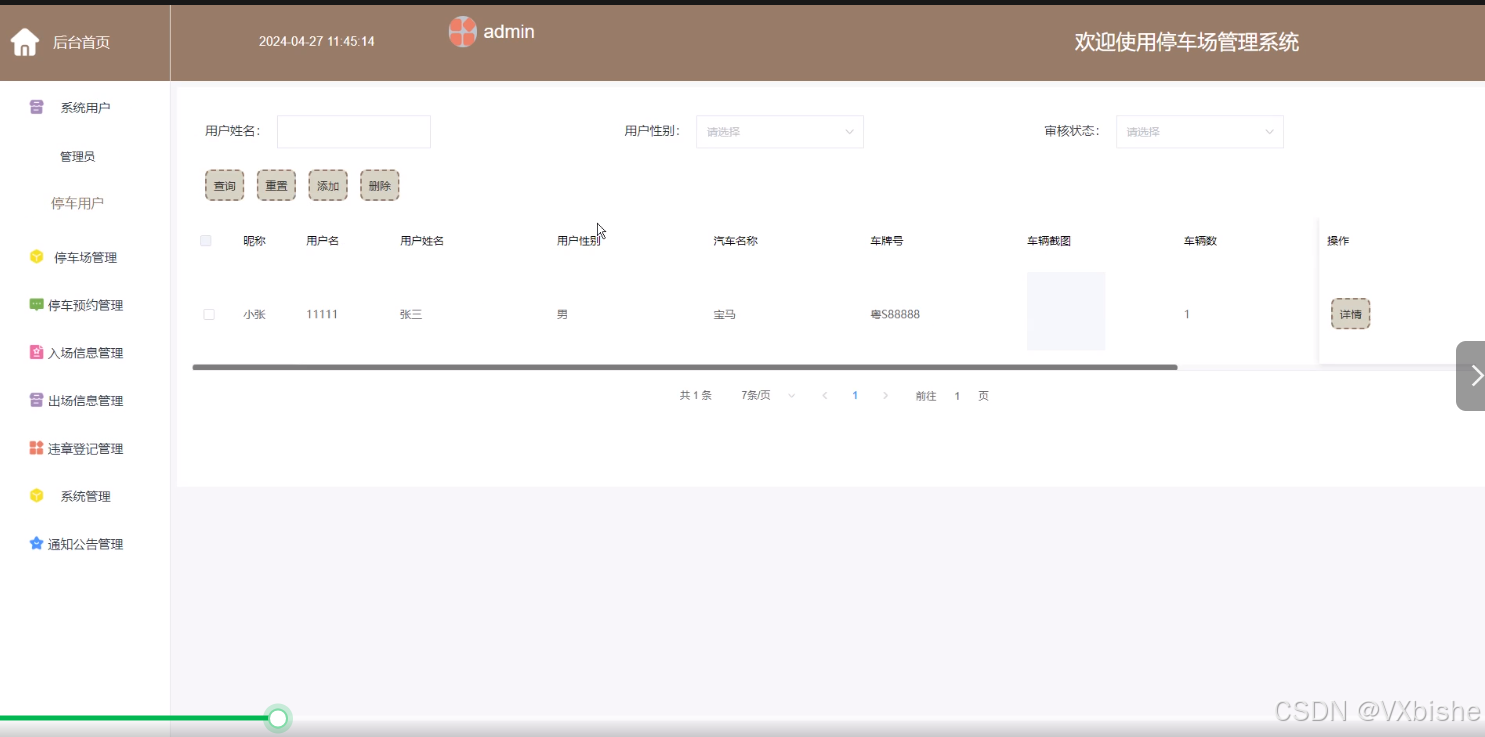

4.2.1系统用户管理界面

4.2.2停车预约管理界面

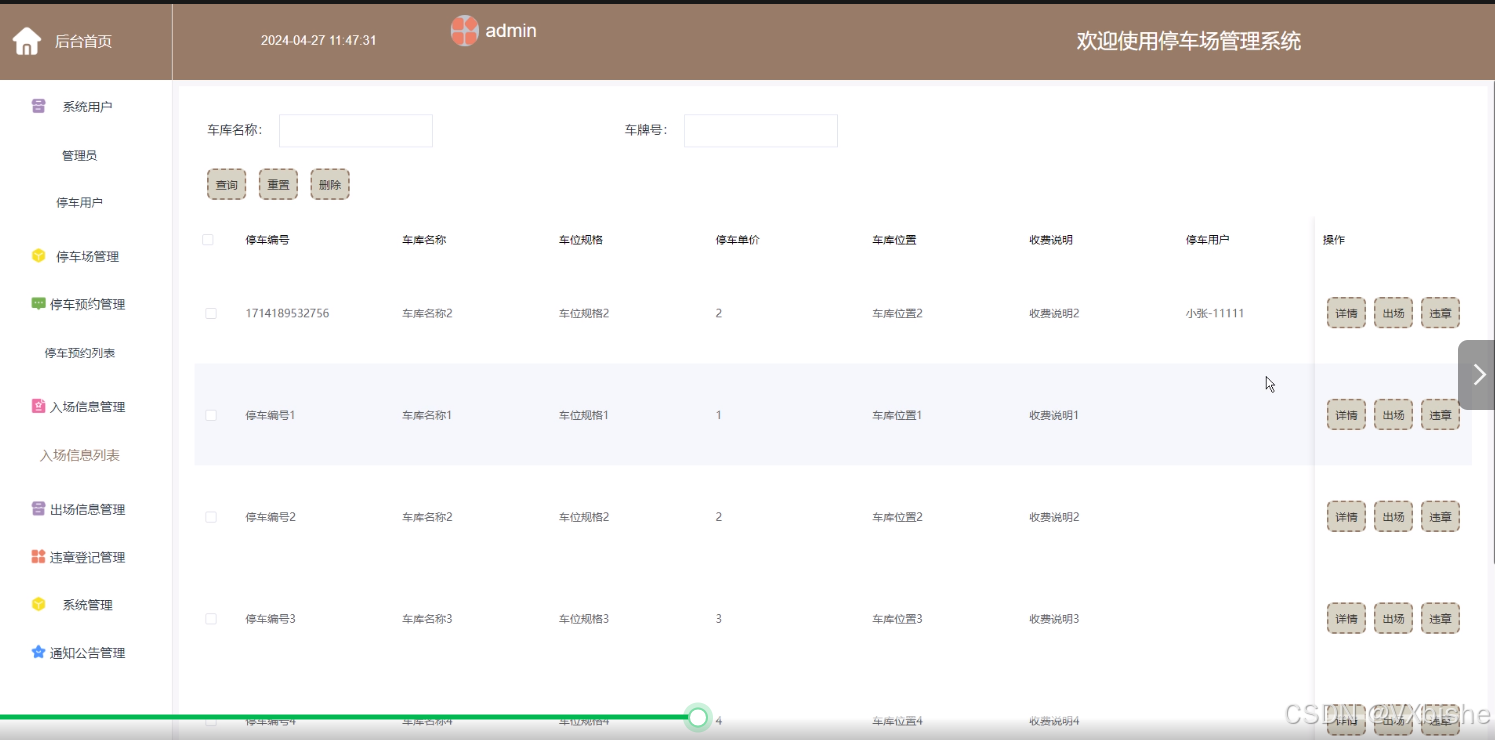

4.2.3入场信息管理界面

4.2.4系统管理界面

4.2.5 通知公告管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

致  谢

摘要

随着城市化进程的加速和汽车保有量的快速增长，停车问题已成为城市治理的难题之一。传统的停车场管理方式往往存在效率低下、信息不透明、管理成本高等问题。因此，开发一款基于Web的基于web的停车场管理系统，以提高停车场的管理效率和服务质量，已成为当前停车场管理领域的重要趋势。

Django作为一款成熟、稳定且易用的Web开发框架，具有丰富的功能和强大的性能，为开发基于web的停车场管理系统提供了有力的支持。基于Django的基于web的停车场管理系统可以实现对停车场资源的实时监控、车辆信息的快速录入和查询、违章登记等功能，从而大大提高停车场的管理效率和服务质量。

此外，基于Web的基于web的停车场管理系统还具有信息透明化的优势，可以让车主随时了解停车场的空位情况、停车费用等信息，提高车主的满意度和信任度。同时，该系统还可以为停车场管理者提供数据分析和决策支持，帮助管理者更好地了解停车场的运营情况，优化管理策略，提高管理效益。

因此，开发一款基于Web的基于web的停车场管理系统具有重要的现实意义和应用价值。通过采用Django等先进的Web开发技术和方法，我们可以实现高效、稳定、易用的基于web的停车场管理系统，为城市治理和车主服务提供有力的支持。

关键词：基于web的停车场管理系统；Django；Web开发

Abstract

With the acceleration of urbanization and the rapid growth of car ownership, parking has become one of the challenges in urban governance. Traditional parking lot management methods often suffer from low efficiency, opaque information, and high management costs. Therefore, developing a web-based parking lot management system to improve the management efficiency and service quality of parking lots has become an important trend in the current parking lot management field.

Django, as a mature, stable, and easy-to-use web development framework, has rich functionality and powerful performance, providing strong support for the development of parking lot management systems. The parking lot management system based on Django can achieve real-time monitoring of parking lot resources, rapid input and query of vehicle information, violation registration, and other functions, greatly improving the management efficiency and service quality of parking lots.

In addition, the web-based parking lot management system also has the advantage of information transparency, allowing car owners to stay informed about the availability of parking spaces, parking fees, and other information at any time, improving their satisfaction and trust. At the same time, the system can also provide data analysis and decision support for parking lot managers, helping them better understand the operation of parking lots, optimize management strategies, and improve management efficiency.

Therefore, developing a web-based parking lot management system has important practical significance and application value. By adopting advanced web development technologies and methods such as Django, we can achieve an efficient, stable, and easy-to-use parking lot management system, providing strong support for urban governance and car owner services.

Keywords:Parking lot management system; Django; Web development

1 绪论

1.1 研究背景和意义

随着城市化随着城市化进程的推进和汽车保有量的不断增长，停车问题逐渐成为城市管理的一大挑战。传统的停车场管理方式由于信息不透明、管理效率低下等问题，已难以满足现代社会的需求。因此，研究和开发基于Web的停车场管理系统具有重要的现实意义和应用价值。

基于Web的停车场管理系统能够实现对停车场资源的实时监控和高效管理。通过集成先进的技术手段，系统可以实时获取停车场的空位情况、车辆进出记录等信息，帮助管理者做出科学决策，优化资源配置。同时，系统还可以自动化处理停车费用结算等事务，提高管理效率，减少人为错误。

基于Web的停车场管理系统有助于提升车主的停车体验和服务质量。车主可以通过系统实时查询停车场的空位情况、停车费用等信息，避免盲目寻找停车位的困扰。同时，系统还可以提供便捷的在线支付功能，节省车主的时间和精力。这些改进措施有助于提高车主的满意度和信任度，增强停车场的竞争力。

基于Web的停车场管理系统还具有广阔的市场前景和经济效益。随着智能城市建设的不断推进和汽车市场的持续扩大，对高效、便捷的停车场管理系统的需求将不断增长。通过提供优质的停车服务，系统可以吸引更多的车主使用停车场，增加停车场的收益。同时，系统还可以为停车场管理者提供数据分析和决策支持，帮助管理者优化管理策略，提高管理效益。

综上所述，基于Web的停车场管理系统的研究背景和意义在于解决传统停车场管理方式的不足，提高停车场的管理效率和服务质量，满足现代社会的需求。同时，该系统还具有广阔的市场前景和经济效益，有望为城市治理和车主服务提供有力的支持。

1.2国内外研究现状

在国外，由于汽车工业的快速普及和城市化进程的加速，停车场管理系统的研究和应用已经相对成熟。许多国家和地区都投入了大量的资源和精力来研究和开发高效、便捷的停车场管理系统。这些系统通常采用了先进的技术手段，实现了对停车场资源的实时监控、智能化管理和自动化服务。同时，国外的停车场管理系统还注重用户体验和服务质量，提供了多种便捷的查询和支付方式，以满足不同用户的需求。

在国内，随着汽车保有量的不断增加和城市化进程的推进，停车场管理系统的研究和应用也逐渐得到了重视。近年来，国内的研究机构和企业纷纷投入到了停车场管理系统的研发中，取得了一些重要的成果。这些系统不仅具备了实时监控、智能化管理和自动化服务等功能，还结合了中国市场的特点，提供了更加符合国情的服务模式和支付方式。同时，国内的研究者还在不断探索新的技术手段和应用模式，以期进一步提高停车场管理系统的效率和服务质量。

然而，与国外相比，国内的停车场管理系统在某些方面还存在一定的差距。例如，一些系统的稳定性和可靠性还有待提高，用户体验和服务质量也有待进一步提升。因此，未来的研究和发展需要更加注重技术创新和应用实践，不断推动停车场管理系统的进步和完善。

总的来说，基于Web的停车场管理系统在国内外都受到了广泛的关注和研究，并取得了一定的成果。然而，随着汽车保有量的不断增加和城市化进程的推进，该领域仍然具有广阔的研究和发展空间。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，国内目前相关研究现状以及本文的研究内容与主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 系统分析

本章内容概括了基于web的停车场管理系统的可行性分析、功能分析以及用例分析。

2.1 可行性分析

2.1.1 技术可行性分析

技术可行性技术可行性方面，基于Web的停车场管理系统采用Django框架进行开发，具有显著的优势。Django作为一个成熟、稳定且广泛应用的Web开发框架，其强大的MVC架构和丰富的内置功能，使得开发过程更加高效和便捷。同时，Django具有优秀的性能表现和可扩展性，能够轻松应对停车场管理系统的高并发访问和数据处理需求。

此外，Django还提供了丰富的第三方库和工具，如ORM（对象关系映射）工具、表单处理、用户认证等，这些工具能够大大简化开发过程，提高开发效率。而且，Django具有完善的文档和社区支持，开发者可以方便地查找资料、解决问题，确保项目的顺利进行。

综上所述，基于Web的停车场管理系统采用Django框架进行开发，在技术上是完全可行的，并且有望带来高效、稳定、可扩展的系统解决方案。

2.1.2 经济可行性分析

经济可行性方面，基于Web的停车场管理系统采用Django框架进行开发，具有显著的成本优势。Django是一个开源框架，可以免费使用，这大大降低了系统的开发成本。Django还具有高效的开发效率和代码质量，可以缩短开发周期，减少人力成本。此外，基于Web的系统架构使得系统的维护和升级变得更加便捷，降低了后期维护成本。同时，该系统能够显著提高停车场的管理效率和服务质量，从而增加停车场的收益。通过实现自动化管理和优化资源配置，可以减少人力成本和管理成本。此外，系统还可以为车主提供更好的服务体验，增加车主的满意度和信任度，进而吸引更多的车主使用停车场，提高停车场的收益。

综上所述，基于Web的停车场管理系统采用Django框架进行开发，在经济上是完全可行的，并且有望带来显著的成本节约和收益增长。

2.1.3 操作可行性分析

操作可行性方面，基于Web的停车场管理系统设计注重用户友好性和易用性，确保操作简便直观。系统界面清晰明了，符合用户常规操作习惯，使得停车场管理者和车主都能快速上手。对于停车场管理者，系统提供直观的管理界面和简单的操作流程，能够轻松进行车辆信息录入、查询、费用结算等操作。对于车主而言，系统提供便捷的查询功能，让车主能够随时了解停车场的空位情况、停车费用等信息，提高了使用便捷性。综上所述，基于Web的停车场管理系统在操作上是完全可行的，能够满足不同用户群体的操作需求，提高管理效率和服务质量。

2.2 系统功能分析

2.2.1 功能性分析

基于web的停车场管理系统划分为了停车用户管理模块和管理员模块这两大部分。

停车用户功能介绍：

注册登录:提供停车用户注册和登录功能,确保只有授权用户可以使用系统。

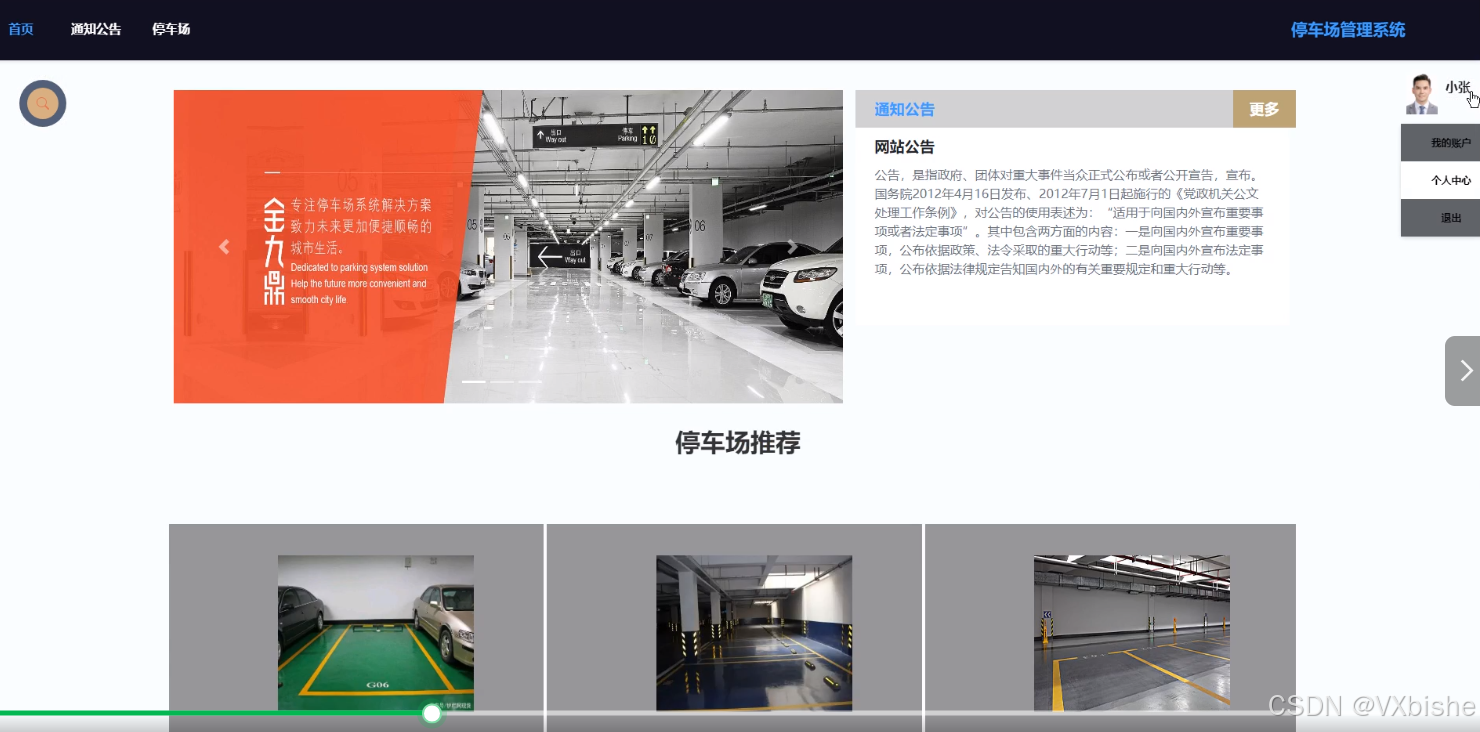

首页:展示系统概览信息,如停车场实时状态、最新公告等。提供快捷入口,方便用户快速进入相关功能模块。

通知公告:展示停车场管理方发布的各类通知和公告。用户可以查看历史公告信息。

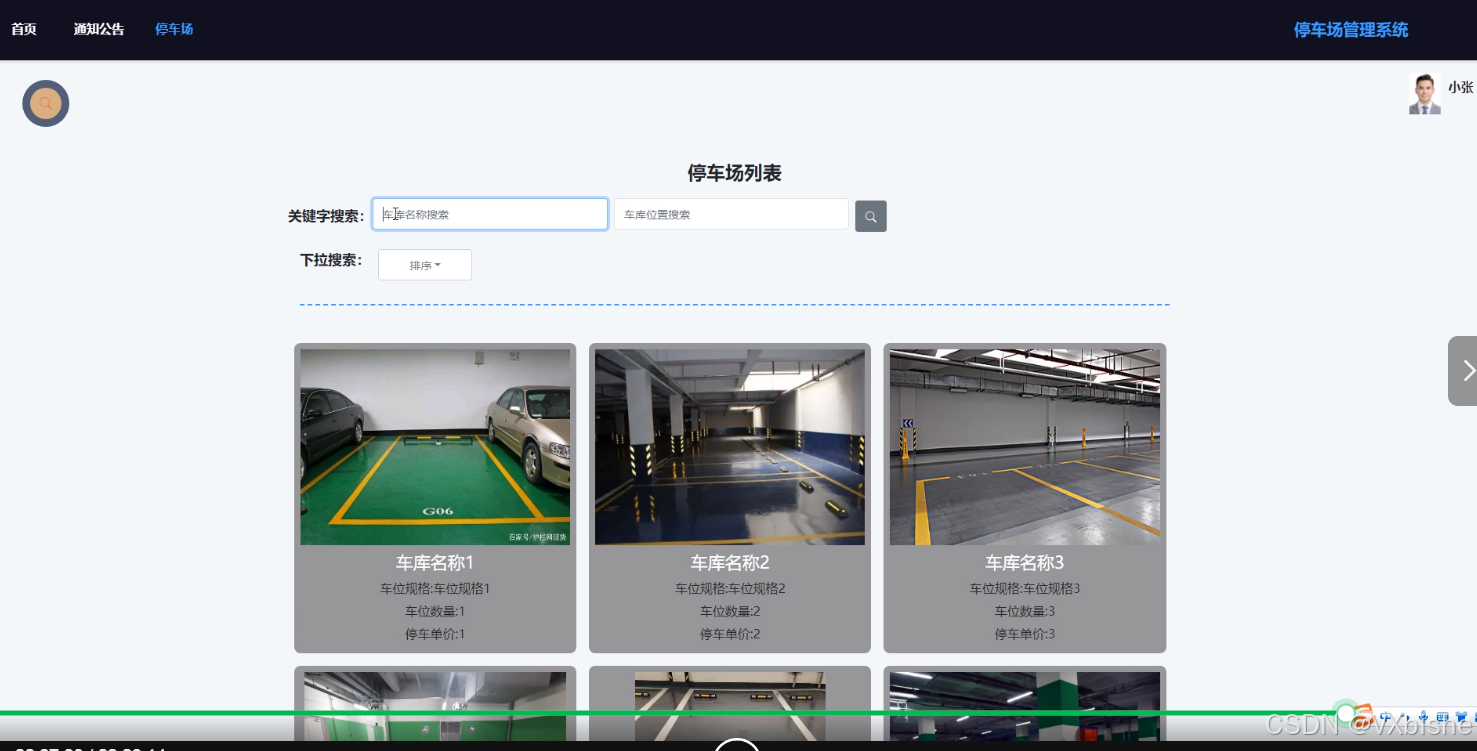

停车场:展示停车场位置、车位情况、收费标准等信息。提供停车场搜索、查看车位空余情况等功能。

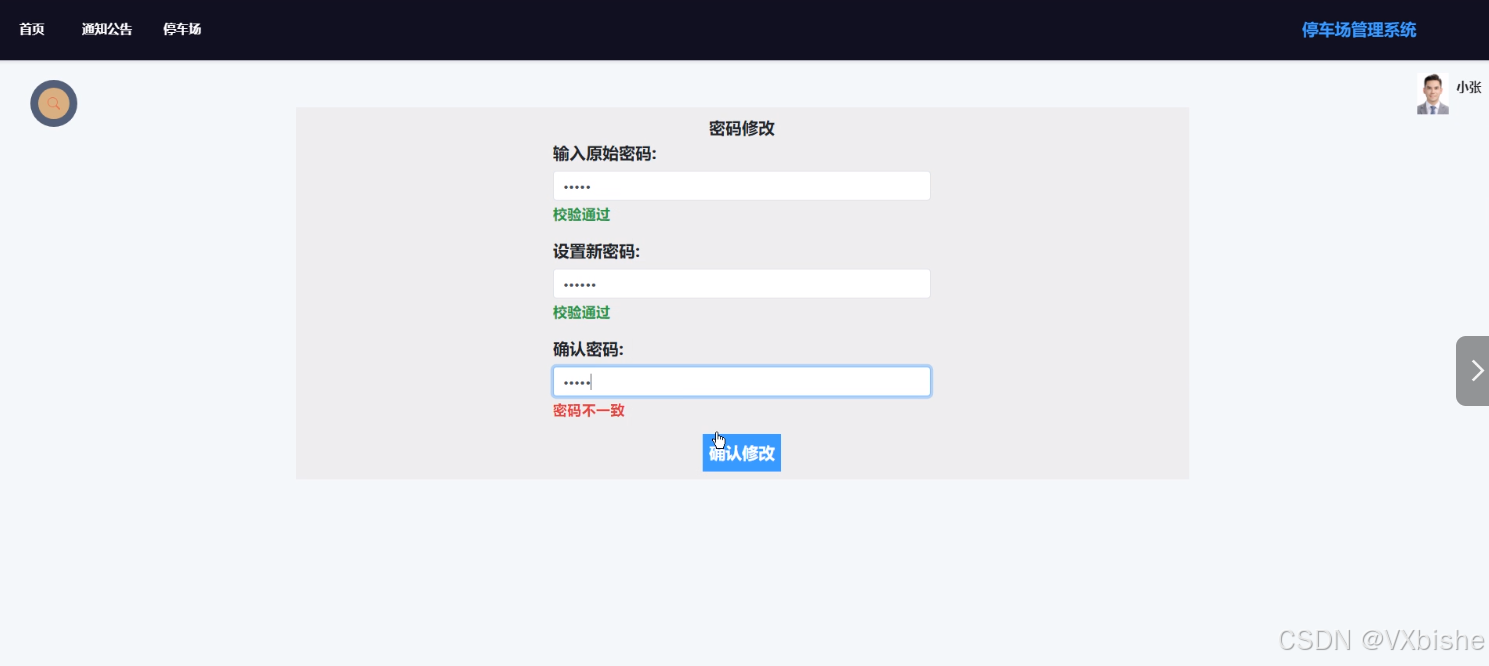

我的账户:展示用户基本信息,如姓名、联系方式等。提供修改密码、完善个人信息等功能。

个人中心:

个人首页:展示用户停车记录、违章记录、优惠券等信息。

停车预约:提供停车位预约功能,可选择停车时间和停车场。

入场信息:展示用户车辆入场记录,包括时间、停车场等信息。

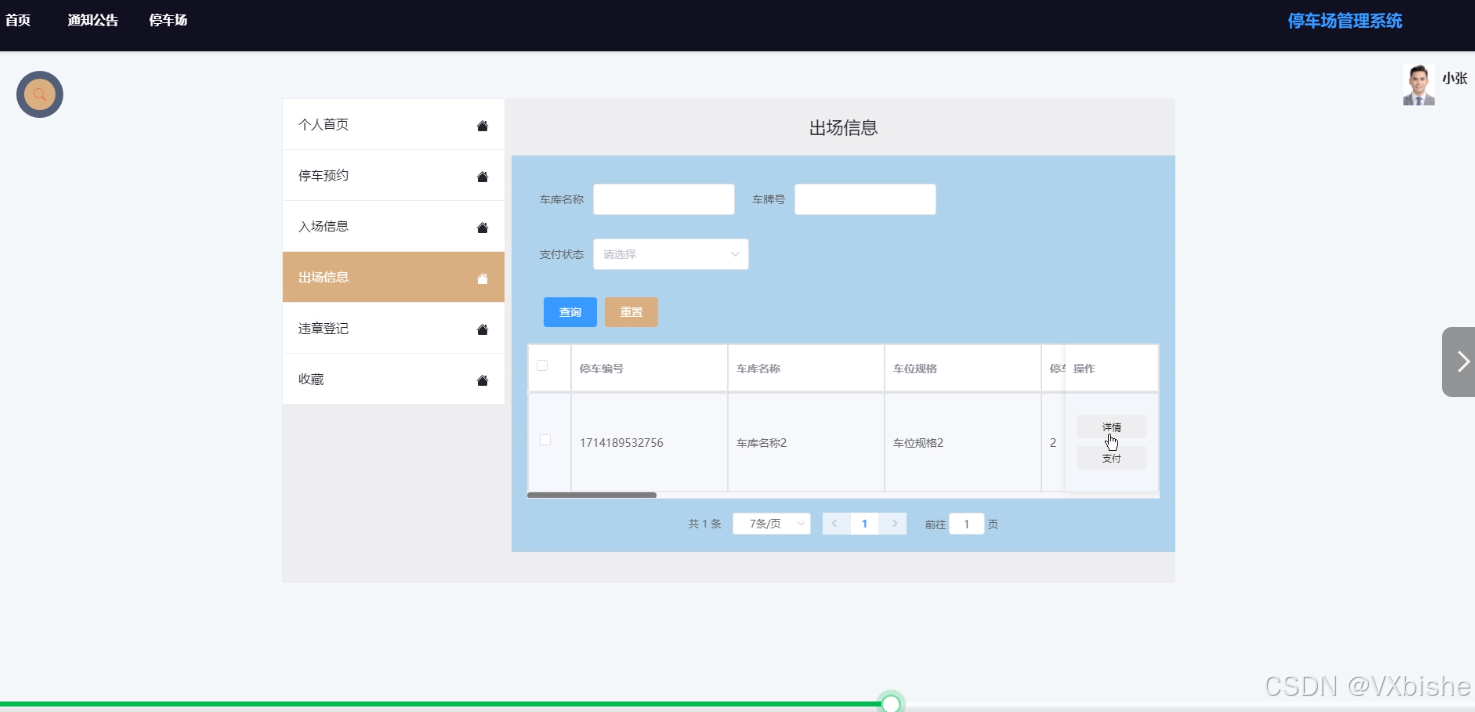

出场信息:展示用户车辆出场记录,包括时间、停车费等信息。

违章登记:提供用户上传违章照片、登记违章信息的功能。

收藏:提供用户收藏停车场的功能,方便下次选择。

管理员功能介绍：

登录：提供管理员登录功能，确保只有授权的管理员用户可以访问系统后台管理功能。

后台首页：显示系统整体概览信息，包括停车场实时状态、停车预约情况、入场出场信息等，方便管理员快速了解系统运行状态。

系统用户：允许管理员管理系统用户，包括添加新用户、编辑用户信息、重置密码、删除用户等操作，确保系统用户管理的完整性和安全性。

停车场管理：提供管理停车场信息的功能，包括停车场位置、车位数量、收费标准等，确保停车场信息的准确性。

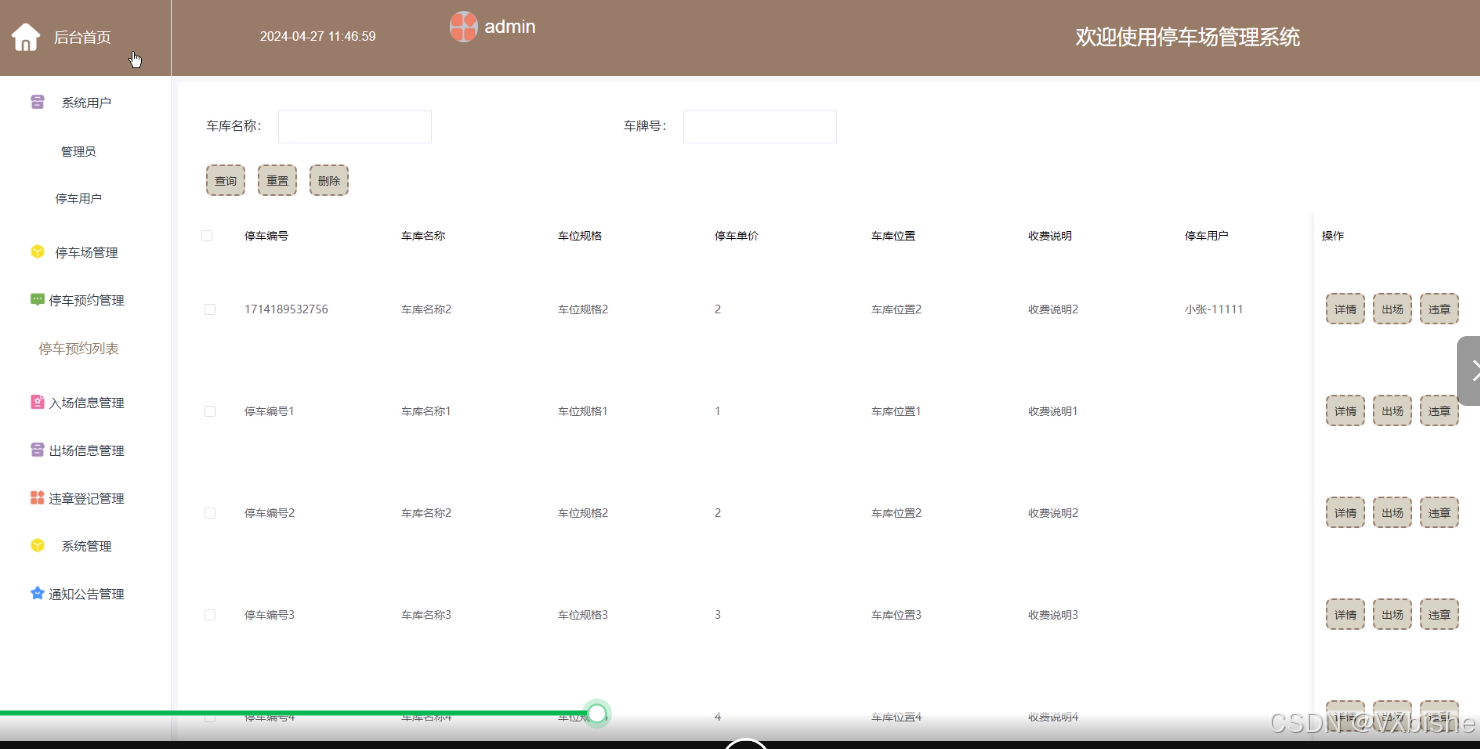

停车预约管理：管理员点击“停车预约管理”会显示出停车预约列表，支持输入车库名称、车牌号等进行查询、重置和删除的操作。允许管理员管理停车预约信息，包括查看停车单价、车库位置、收费说明等，确保停车位的合理分配和管理。

入场信息管理：提供管理车辆入场信息的功能，包括记录车辆入场时间、停车位信息等，方便管理员进行停车场的实时监控和管理。

出场信息管理：提供管理车辆出场信息的功能，包括记录车辆出场时间、停车费用等，确保停车费用的准确结算和管理。

违章登记管理：提供管理车辆违章登记信息的功能，包括记录违章照片、违章时间、处罚情况等，确保违章信息的有效管理和处理。

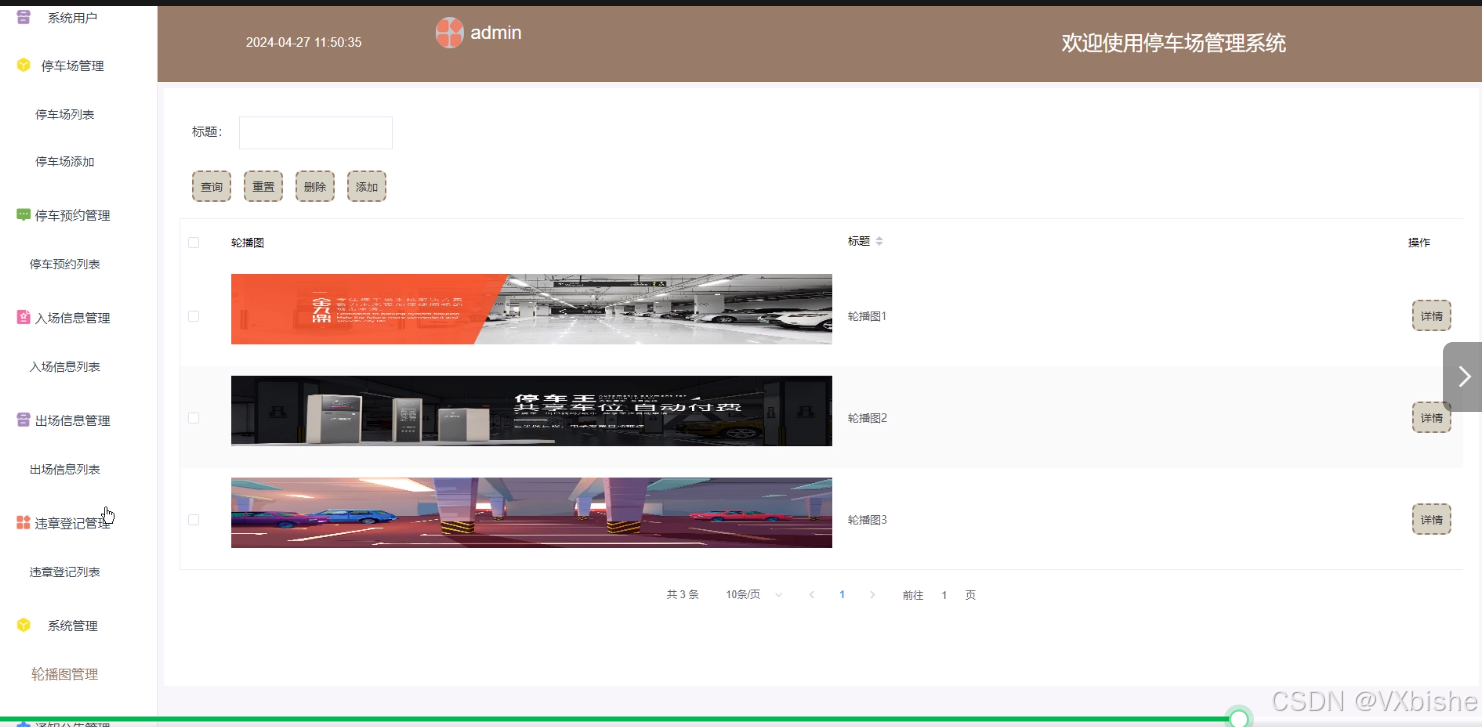

系统管理：管理员可以对系统前台展示的轮播图进行增删改查，方便用户进行查看。

通知公告管理：提供发布和管理系统通知公告的功能，包括发布新通知、编辑通知内容、删除过时通知等，确保管理员能及时了解系统和停车场的最新动态和重要通知。

2.2.2 非功能性分析

基于web的停车场管理系统的非功能性需求比如基于web的停车场管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1基于web的停车场管理系统非功能需求表

安全性	主要指基于web的停车场管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指基于web的停车场管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响基于web的停车场管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着基于web的停车场管理系统的页面展示内容进行操作，就可以了。
可维护性	基于web的停车场管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

基于web的停车场管理系统的完整UML用例图分别是图2-1和图2-2。在参与者上包括停车用户以及管理员。停车用户有首页、通知公告、停车场，我的账户、个人中心（个人首页、停车预约、入场信息、出场信息、违章登记、收藏）等功能，停车用户角色用例如图2-1所示。

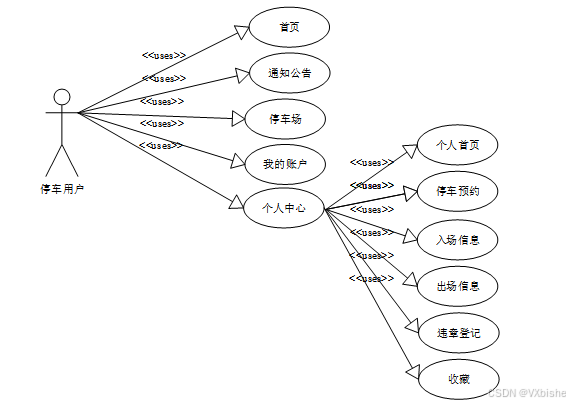

图2-1 基于web的停车场管理系统停车用户角色用例图

web后台管理上的管理员是维护整个基于web的停车场管理系统中所有数据信息的，管理员有后台首页、系统用户、停车场管理、停车预约管理、入场信息管理、出场信息管理、违章登记管理、系统管理、通知公告管理等功能。管理员角色用例如图2-2所示。

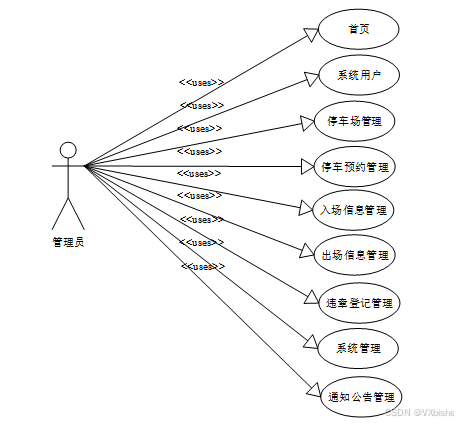

图2-2 基于web的停车场管理系统管理员角色用例图

2.4系统流程分析

2.4.1操作流程

用户登录流程图，如图所示：

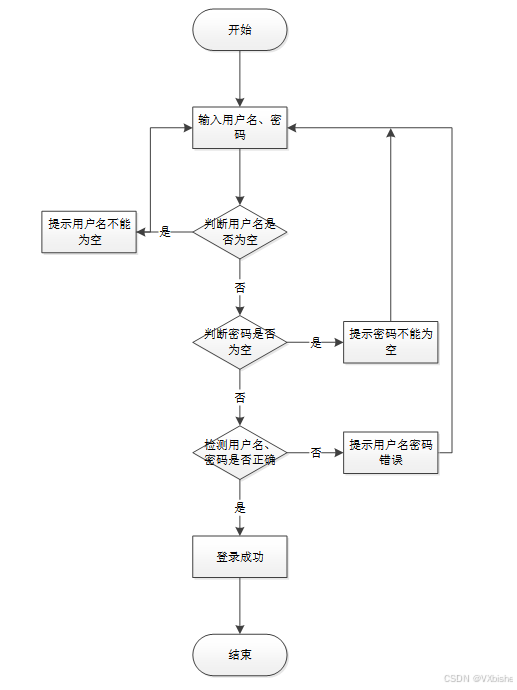

图2-3用户登录流程图

2.4.2添加违章登记流程

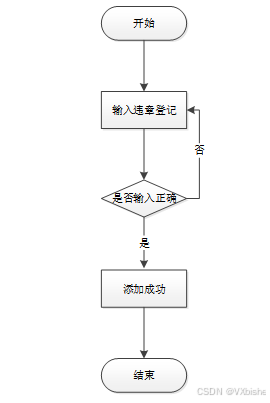

添加违章登记流程图，如图所示：

图2-4添加违章登记流程图

2.4.3删除违章登记流程

删除违章登记流程图，如图所示：

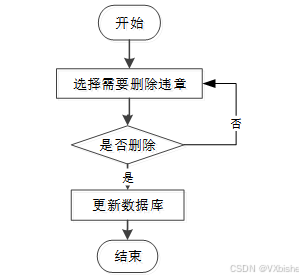

图2-5删除违章登记息流程图

2.5本章小结

本章主要通过对基于web的停车场管理系统的可行性分析、功能需求分析、系统用例分析，确定整个基于web的停车场管理系统要实现的功能。同时也为基于web的停车场管理系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括基于web的停车场管理系统的功能模块设计、数据库系统设计。

3.1 系统模块设计

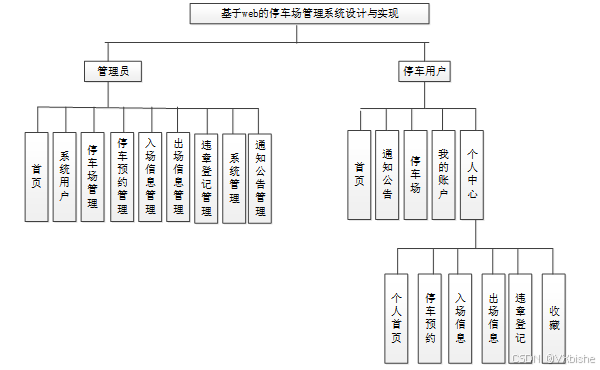

基于web的停车场管理系统根据前面章节的功能需求分析得出其总体设计模块图如图3-1所示。

图3-1 基于web的停车场管理系统功能模块图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

下面是整个基于web的停车场管理系统中主要的数据库表总E-R实体关系图。

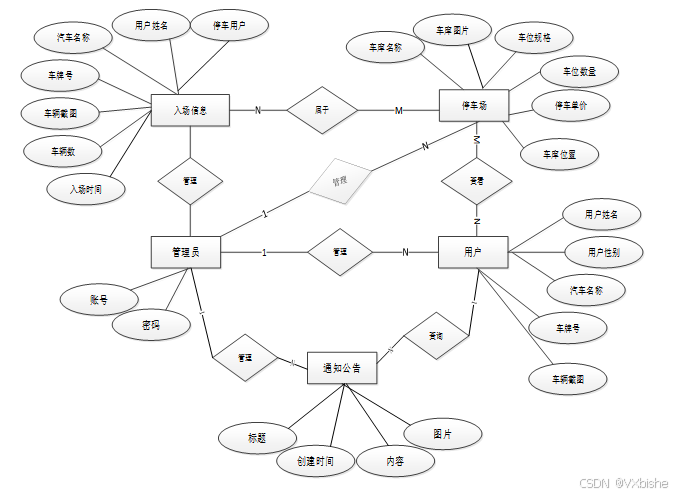

图3-2 基于web的停车场管理系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中基于web的停车场管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表entry_information (入场信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	entry_information_id	int	10	0	N	Y		入场信息ID
2	parking_number	varchar	64	0	N	N		停车编号
3	garage_name	varchar	64	0	Y	N		车库名称
4	parking_space_specifications	varchar	64	0	Y	N		车位规格
5	parking_unit_price	int	10	0	Y	N	0	停车单价
6	garage_location	varchar	64	0	Y	N		车库位置
7	fee_description	text	65535	0	Y	N		收费说明
8	parking_users	int	10	0	Y	N	0	停车用户
9	user_name	varchar	64	0	Y	N		用户姓名
10	car_name	varchar	64	0	Y	N		汽车名称
11	license_plate_number	varchar	64	0	Y	N		车牌号
12	vehicle_screenshot	varchar	255	0	Y	N		车辆截图
13	number_of_vehicles	varchar	64	0	Y	N		车辆数
14	entry_time	datetime	19	0	Y	N		入场时间
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表exit_information (出场信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	exit_information_id	int	10	0	N	Y		出场信息ID
2	parking_number	varchar	64	0	N	N		停车编号
3	garage_name	varchar	64	0	Y	N		车库名称
4	parking_space_specifications	varchar	64	0	Y	N		车位规格
5	parking_unit_price	int	10	0	Y	N	0	停车单价
6	garage_location	varchar	64	0	Y	N		车库位置
7	fee_description	text	65535	0	Y	N		收费说明
8	parking_users	int	10	0	Y	N	0	停车用户
9	user_name	varchar	64	0	Y	N		用户姓名
10	car_name	varchar	64	0	Y	N		汽车名称
11	license_plate_number	varchar	64	0	Y	N		车牌号
12	vehicle_screenshot	varchar	255	0	Y	N		车辆截图
13	number_of_vehicles	varchar	64	0	Y	N		车辆数
14	entry_time	datetime	19	0	Y	N		入场时间
15	time_of_appearance	datetime	19	0	Y	N		出场时间
16	parking_duration	varchar	64	0	Y	N		停车时长
17	parking_amount	varchar	64	0	Y	N		停车金额
18	pay_state	varchar	16	0	N	N	未支付	支付状态
19	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表parking_lot (停车场)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_lot_id	int	10	0	N	Y		停车场ID
2	garage_name	varchar	64	0	N	N		车库名称
3	garage_image	varchar	255	0	Y	N		车库图片
4	parking_space_specifications	varchar	64	0	Y	N		车位规格
5	number_of_parking_spaces	int	10	0	Y	N	0	车位数量
6	parking_unit_price	int	10	0	Y	N	0	停车单价
7	garage_location	varchar	64	0	Y	N		车库位置
8	fee_description	text	65535	0	Y	N		收费说明
9	hits	int	10	0	N	N	0	点击数
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表parking_reservation (停车预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_reservation_id	int	10	0	N	Y		停车预约ID
2	parking_number	varchar	64	0	Y	N		停车编号
3	garage_name	varchar	64	0	Y	N		车库名称
4	parking_space_specifications	varchar	64	0	Y	N		车位规格
5	parking_unit_price	int	10	0	Y	N	0	停车单价
6	garage_location	varchar	64	0	Y	N		车库位置
7	fee_description	text	65535	0	Y	N		收费说明
8	appointment_date	date	10	0	Y	N		预约日期
9	parking_users	int	10	0	Y	N	0	停车用户
10	user_name	varchar	64	0	Y	N		用户姓名
11	car_name	varchar	64	0	Y	N		汽车名称
12	license_plate_number	varchar	64	0	Y	N		车牌号
13	vehicle_screenshot	varchar	255	0	Y	N		车辆截图
14	number_of_vehicles	varchar	64	0	Y	N		车辆数
15	examine_state	varchar	16	0	N	N	未审核	审核状态
16	examine_reply	varchar	16	0	Y	N		审核回复
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表parking_users (停车用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_users_id	int	10	0	N	Y		停车用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	car_name	varchar	64	0	Y	N		汽车名称
5	license_plate_number	varchar	64	0	N	N		车牌号
6	vehicle_screenshot	varchar	255	0	Y	N		车辆截图
7	number_of_vehicles	varchar	64	0	Y	N		车辆数
8	examine_state	varchar	16	0	N	N	未审核	审核状态
9	user_id	int	10	0	N	N	0	用户ID
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表violation_registration (违章登记)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	violation_registration_id	int	10	0	N	Y		违章登记ID
2	parking_number	varchar	64	0	N	N		停车编号
3	garage_name	varchar	64	0	Y	N		车库名称
4	parking_space_specifications	varchar	64	0	Y	N		车位规格
5	parking_unit_price	int	10	0	Y	N	0	停车单价
6	garage_location	varchar	64	0	Y	N		车库位置
7	fee_description	text	65535	0	Y	N		收费说明
8	parking_users	int	10	0	Y	N	0	停车用户
9	user_name	varchar	64	0	Y	N		用户姓名
10	car_name	varchar	64	0	Y	N		汽车名称
11	license_plate_number	varchar	64	0	Y	N		车牌号
12	vehicle_screenshot	varchar	255	0	Y	N		车辆截图
13	number_of_vehicles	varchar	64	0	Y	N		车辆数
14	entry_time	datetime	19	0	Y	N		入场时间
15	penalty_amount	int	10	0	Y	N	0	处罚金额
16	violation_pictures	varchar	255	0	Y	N		违章图片
17	violation_content	text	65535	0	Y	N		违章内容
18	pay_state	varchar	16	0	N	N	未支付	支付状态
19	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.3本章小结

整个基于web的停车场管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 系统详细设计与实现

基于web的停车场管理系统的详细设计与实现主要是根据前面的基于web的停车场管理系统的需求分析和基于web的停车场管理系统的总体设计来设计页面并实现业务逻辑。主要从基于web的停车场管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1停车用户功能模块

4.1.1 前台首页界面

当进入基于web的停车场管理系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是停车场推荐，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

基于web的停车场管理系统的游客和用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。停车用户注册界面展示如下图4-2所示。

图4-2注册界面图

用户注册的关键代码如下：

          def Register(self, ctx):

        print("===================注册=====================")

        userService = service_select("user")

        body = ctx.body

        if "username" not in body and body["username"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名不能为空",

                }

            }, ensure_ascii=False))

        if "user_group" not in body and body["user_group"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户组不能为空",

                }

            }, ensure_ascii=False))

        if "password" not in body and body["password"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "密码不能为空",

                }

            }, ensure_ascii=False))

        post_param = body

        post_param['nickname'] = body["nickname"] or ""

        post_param['password'] = md5hash(body["password"])

        obj = userService.Get_obj({"username": post_param['username']}, {"like": False})

        if obj:

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名已存在",

                }

            }, ensure_ascii=False))

        ret = {

            "error": {

                "code": 70000,

                "message": "注册失败",

            }

        }

        bl = userService.Add(post_param)

        if bl:

            ret = {

                "result": {

                    "bl": True,

                    "message": "注册成功"

                }

            }

        return ctx.response(json.dumps(ret, ensure_ascii=False))

4.1.3 用户登录界面

基于web的停车场管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到基于web的停车场管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

用户登录关键代码如下：

def Login(self, ctx):

        print("===================登录=====================")

        ret = {

            "error": {

                "code": 70000,

                "message": "账户不存在",

            }

        }

        body = ctx.body

        password = md5hash(body["password"]) or ""

        obj = service_select("user").Get_obj(

            {"username": body["username"]}, {"like": False}

        )

        if obj:

            user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

            if user_group and user_group['source_table'] != '':

                user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']},                                                                       {"like": False})

                if user_obj['examine_state'] == '未通过':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未通过审核",

                        }

                    }

                    return ret

                if user_obj['examine_state'] == '未审核':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未审核",

                        }

                    }

                    return ret

            if obj["state"] == 1:

                if obj["password"] == password:

                    timeout = timezone.now()

                    timestamp = int(time.mktime(timeout.timetuple())) * 1000

                    token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

                    ctx.request.session[token] = obj["user_id"]

                    service_select("access_token").Add(

                        {"token": token, "user_id": obj["user_id"]}

                    )

                    obj["token"] = token

                    ret = {

                        "result": {"obj": obj}

                    }

                else:

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "密码错误",

                        }

                    }

            else:

                ret = {

                    "error": {

                        "code": 70000,

                        "message": "用户账户不可用，请联系管理员",

                    }

                }

        return ctx.response(json.dumps(ret, ensure_ascii=False))

4.1.4我的账户界面

当用户点击右上角“我的账户”可以对个人的资料、登录系统的密码的信息进行设置管理，我的账户界面和密码修改界面如下图4-4和4-5所示。

图4-4我的账户界面图

图4-5密码修改界面图

4.1.5 通知公告界面

当用户点击基于web的停车场管理系统中导航栏上的“通知公告”后将会进入到该“通知公告”的界面，然后选择想要看的通知公告，点击进入到详细界面进行查看。通知公告界面如下图4-6所示。

图4-6通知公告界面图

4.1.6 停车场界面

当用户点击“停车场”这一菜单按钮，会显示管理员在后台发布的所有的停车场信息，支持通过关键词对停车场进行搜索，选择需要的停车场点击可以进入到停车场详细的介绍界面，同时可以预约停车、收藏和评论等操作，停车场界面如下图4-7所示。

图4-7 停车场详情界面图

停车场关键代码如下：

WSGI_APPLICATION = "app.wsgi.application"

DATABASES = {

    "default": {

        "ENGINE": "django.db.backends.mysql",

        "NAME": "project93355",

        "USER": "root",

        "PASSWORD": "root",

        "HOST": "127.0.0.1",

        "PORT": "3306",

    }

}

4.1.7 出场信息界面

当用户点击个人中心的“出场信息””这一菜单按钮，用户可以查看自己的出场信息，包括停车编号、车库名称、收费金额等。可以对停车进行支付。出场信息界面如下图4-8所示。

图4-8出场信息管理界面图

4.2管理员功能模块

4.2.1系统用户管理界面

管理员点击“系统用户”这一菜单会显示管理员、停车用户这两个子菜单，管理员可以对这两个角色的信息进行增删改查操作。界面如下图4-9所示。

图4-9系统用户管理界面图

4.2.2停车预约管理界面

管理员点击“停车预约管理”会显示出停车预约列表，支持输入车库名称、车牌号等进行查询、重置和删除的操作。允许管理员管理停车预约信息，包括查看停车单价、车库位置、收费说明等，确保停车位的合理分配和管理。停车预约管理界面如下图4-10所示。

图4-10停车预约管理界面图

停车预约关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

4.2.3入场信息管理界面

管理员点击“入场信息管理”会显示出入场信息列表，支持车库名称、车牌号进行查询、重置、删除的操作，提供管理车辆入场信息的功能，包括停车编号、车库名称、车位规格、停车单价、车库位置、收费说明、停车用户等，方便管理员进行停车场的实时监控和管理。入场信息管理界面如下图4-11所示。

图4-11入场信息管理界面图

违规信息关键代码如下：

def Del(self, ctx):

if len(ctx.query) == 0:

errorMsg = {"code": 30000, "message": "删除条件不能为空！"}

return errorMsg

result = self.service.Del(ctx.query, self.config)

if self.service.error:

return {"error": self.service.error}

return {"result": result}

4.2.4系统管理界面

管理员可以对系统前台展示的轮播图进行增删改查，方便用户进行查看。轮播图管理界面如下图4-12所示。

图4-12 系统管理界面图

4.2.5 通知公告管理界面

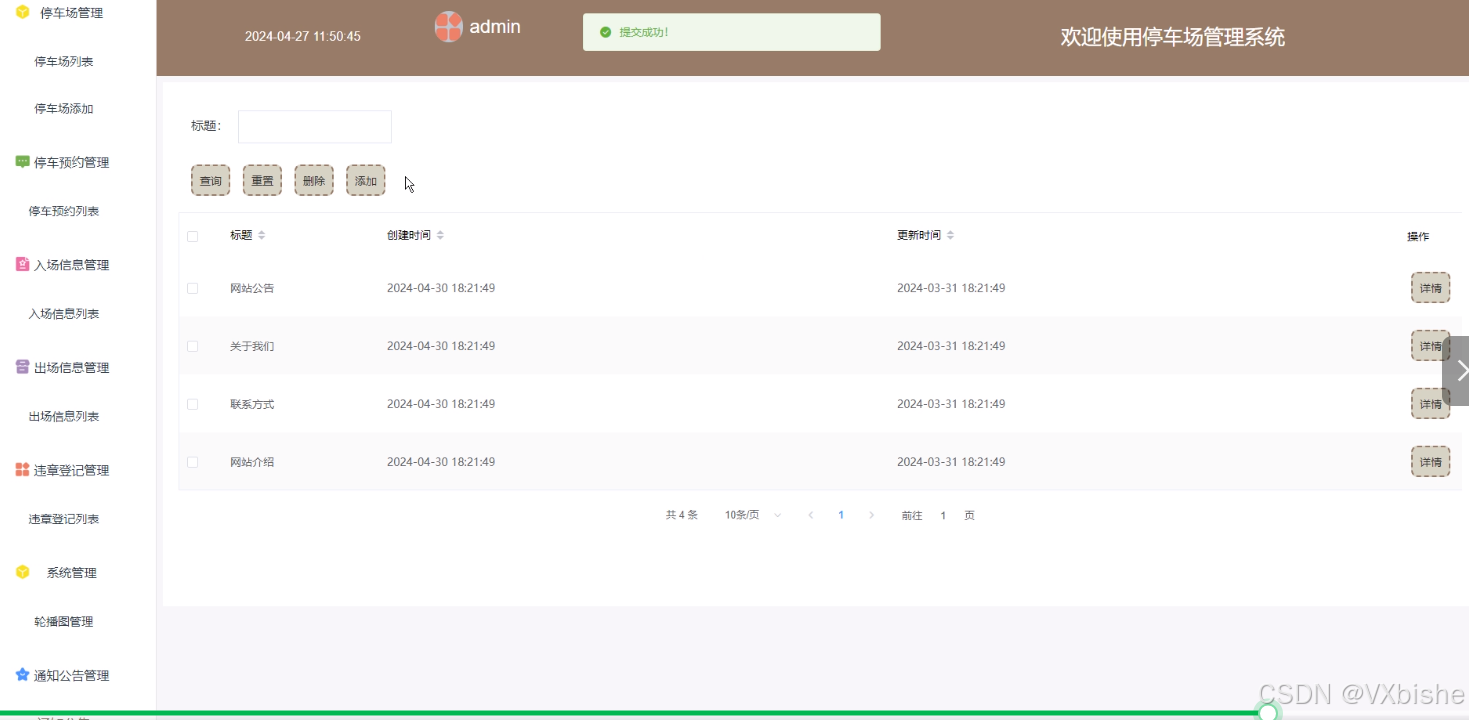

管理员点击“通知公告管理”这个菜单，可以查看到系统中所有添加的公告通知，支持通过标题对系统公告进行查询，添加、删除等操作。通知公告管理界面如下图4-13所示。

图4-13 通知公告管理界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、用户注册功能测试、入场信息功能测试、停车场添加功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1 用户登录功能测试表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
用户登录模块测试	正确输入用户信息，用户成功登录	输入用户的信息	1.在密码框输入用户密码。2.点击登录	跳转到首页	正确

用户注册功能测试：

表5-2 用户注册功能测试表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
用户注册模块测试	正确输入用户星系，完成用户注册	输入用户的基本信息	在注册页面填写用户相应的信息，然后点击“注册”按钮。	提示成功并跳转到登录界面	正确
用户注册模块测试	用户注册失败	用户两次输入密码不一致	用户在注册页面填写信息时不填写用户名然后点击“注册”按钮。	注册失败提示用户名不能为空	正确

入场信息界面测试：

表5-3 入场信息界面测试表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
入场信息功能模块测试	入场信息正常的显示	浏览入场信息	在前台首页选择一个停车场进入，然后选择一个入场	进入该入场信息界面	正确

管理员添加停车场测试：

表5-4 管理员添加停车场测试表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
管理员添加停车场测试	添加停车场成功的情况	输入新停车场的基本信息	后台选择“发布停车场”选项，然后填写新停车场基本信息点击“添加”按钮	新停车场添加成功	正确
管理员添加停车场测试	添加停车场失败的情况	输入停车场基本信息不完全	后台选择“发布停车场”选项，然后不完全填写停车场，点击“添加”按钮。	对应信息框后出现提示请输入XXXX信息	正确
管理员添加停车场测试	添加停车场失败的情况	管理员在停车场框输入信息	后台选择“发布停车场”选项然后再停车场务框输入非数字字符，点击“添加”按钮。	添加失败，提示“添加失败！”	正确

5.2 系统测试结果

通过编写基于web的停车场管理系统的测试用例，已经检测完毕用户登录功能测试、用户注册功能测试、入场信息功能测试、停车场添加功能测试，通过这4大模块为基于web的停车场管理系统的后期推广运营提供了强力的技术支撑。

结论

通过对Django框架和MySQL数据库的深入了解和运用，本文从硬件和软件两方面全面分析了基于Web的停车场管理系统的可行性。结合Django的高效开发能力和MySQL的稳定数据处理，本系统成功实现了响应式网站展示，为停车场管理带来了便捷与高效。

在研究与实践过程中，我深刻体会到“学无止境”的真谛。实践是检验真理的唯一标准，只有不断动手实践，才能真正掌握知识和技能。面对开发中的种种困难，如页面显示不规范、数据库连接问题等，我通过网上查找资料和同学间的交流，逐步解决了这些问题。这次经历不仅丰富了我的知识储备，更锻炼了我解决问题的能力，尤其是如何从海量信息中筛选出有价值的内容。

同时，我也意识到，尽管书本知识是基础，但在实际应用中，每个人的编程思路和方法都有所不同。因此，我们需要通过实践来找到最适合的解决方案。在这次毕业设计活动中，我不断提升自己，获得了宝贵的经验。我相信，这些经验对我未来的学习和工作都将产生深远的影响。

虽然本系统在功能和界面设计上都取得了一定的成果，但仍有许多不足之处，需要进一步的完善和学习。我将以此为契机，不断汲取新知识，优化系统性能，为用户提供更加优质的服务体验。

参考文献

[1]Dykman C ,Sharma A ,Wasko C , et al.Pyraingen: A python package for constrained continuous rainfall generation[J].Environmental Modelling and Software,2024,175105984-.

[2]Murray M ,McCavana J ,Loughman E.PyDAP: Automated dental OPG beam area measurement using python and raspberry Pi camera.[J].Physica medica : PM : an international journal devoted to the applications of physics to medicine and biology : official journal of the Italian Association of Biomedical Physics (AIFB),2024,120103338-103338.

[3]Vitale D ,Koretsky M ,Kuznetsov N , et al.GenoTools: An Open-Source Python Package for Efficient Genotype Data Quality Control and Analysis.[J].bioRxiv : the preprint server for biology,2024,

[4]Jorge O H ,B. A J A ,E. Á F M .Python toolbox for android GNSS raw data to RINEX conversion[J].GPS Solutions,2024,28(2):

[5]Sowmya K ,Premalatha K ,Yuvarajan D , et al.Comprehensive study on the Python-based regression machine learning models for prediction of uniaxial compressive strength using multiple parameters in Charnockite rocks[J].Scientific Reports,2024,14(1):7360-7360.

[6]张兰峰,于合宁,刘鑫宇.智慧园区停车场管理系统设计[J].无线互联科技,2023,20(18):16-18.

[7]彭瑾.基于STM32的智慧停车场管理系统设计与实现[J].电脑知识与技术,2023,19(20):57-59.DOI:10.14004/j.cnki.ckt.2023.1000.

[8]王继伟.企业内部无人停车场管理系统设计与实现[J].软件,2023,44(06):178-180.

[9]何露莹.大型智能停车场管理系统的设计与实现[D].桂林电子科技大学,2023.DOI:10.27049/d.cnki.ggldc.2023.000156.

[10]于海娇.基于图像自动识别的停车场信息管理系统设计[J].无线互联科技,2023,20(09):83-85.

[11]殷雨彤.基于NB-IoT的停车场管理系统设计[J].集成电路应用,2023,40(01):88-89.DOI:10.19339/j.issn.1674-2583.2023.01.033.

[12]李晓宇,孟令军,王佳军,等.基于ZigBee的立体停车场车位管理系统设计[J].计算机与数字工程,2022,50(07):1624-1629.

[13]娄鼎.双通信模式地下停车场环境监控与泊车管理系统研究[D].华中师范大学,2022.DOI:10.27159/d.cnki.ghzsu.2022.000511.

[14]喻彩丽,赵诣琛,李亮.基于RFID智能停车场收费管理系统设计与实现[J].信息记录材料,2022,23(05):173-176.DOI:10.16009/j.cnki.cn13-1295/tq.2022.05.015.

[15]封居强,樊丽江,韩芳.基于数据融合的智能停车场管理系统设计与实现[J].九江学院学报(自然科学版),2022,37(01):45-49.DOI:10.19717/j.cnki.jjun.2022.01.010.

[16]张秋艳,刘艺.基于RFID的智能停车场管理系统设计[J].榆林学院学报,2022,32(02):10-13.DOI:10.16752/j.cnki.jylu.2022.02.003.

[17]刘攀,罗山.基于蓝牙控制的一杆多车式停车场管理系统[J].山西电子技术,2022,(01):34-37.

[18]路漫漫.基于交互优化的城市商业智能停车场管理系统[J].软件,2021,42(12):158-162.

[19]丁姝萌,辜林.基于分布式设备及智慧决策的停车场管理系统[J].软件,2021,42(06):13-15.

[20]程琳,樊江涛,李龙,等.智能停车场管理系统设计与实现[J].数字技术与应用,2021,39(05):169-171.DOI:10.19695/j.cnki.cn12-1369.2021.05.55.

致  谢

基于web的停车场管理系统的完成，标志着我即将结束校园生活并跨入社会。在即将毕业的此刻，我想对所有帮助过我的师长、同学和亲人表达我发自内心的谢意。

感谢学校这个大家庭，在这里我们总能找到自己的归属。学校始终在向我们传达着温暖和关怀，接纳和包容我们的缺点。学校给我最大的感受便是要将自己的专业知识与实践相结合，而我也正在努力的成为学校所要求的应用型人才。

感谢各位老师，学院使我从懵懂一步步走向成熟。在这里每个老师都拥有着最大的善意和耐心，来教育我们这群大孩子。学院举办的各类活动是给予我锻炼自己的机会，正是这些机会让我成为了更好的自己，提升了自己各方面的能力。

其次我要感谢我的论文指导老师。我之所以被老师所吸引，是因为老师对于学生友爱和对于工作认真的态度。从选题到开题到论文的撰写，老师一直都在悉心的指导，在指出存在的问题后会与我们探讨解决方法。

最后，我要对即将参与本篇论文审阅和答辩的各位老师表示感谢。

请关注点赞+私信博主，免费领取项目源码
