时间序列数据表示了一个随时间记录的值的序列。理解这些序列内部的关系,尤其是在多元或复杂的时间序列数据中,不仅仅局限于随时间绘制数据点(这并不是说这种做法不好)。通过将时间序列数据转换为图,我们可以揭示数据片段内部隐藏的连接、模式和关系,帮助我们发现平稳性和时间连通性等性质，这就是图论发挥作用的地方。
在本文中,我们将探讨图论如何洞察时间关系和平稳性，将介绍基于图的变换的基本概念,讨论时间序列数据的平稳性,并展示如何应用这些概念。
什么是时间序列数据的平稳性?
平稳性是时间序列分析中的一个核心概念。如果一个时间序列的统计特性——均值、方差和自相关性——随时间保持不变,则称该时间序列是平稳的。简而言之,平稳时间序列不随时间变化而出现趋势、周期性或变化的方差。
从数学角度来看,如果满足以下条件,则时间序列**X(t)**是平稳的:
平稳性有助于确保在序列样本中观察到的模式能代表整个数据集。这在预测中至关重要,因为非平稳数据通常会导致不准确或有偏差的模型。
利用图论理解平稳性和连通性

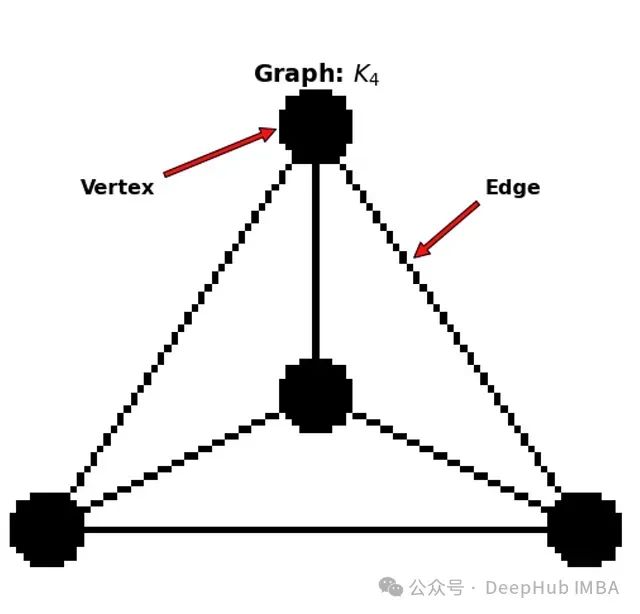

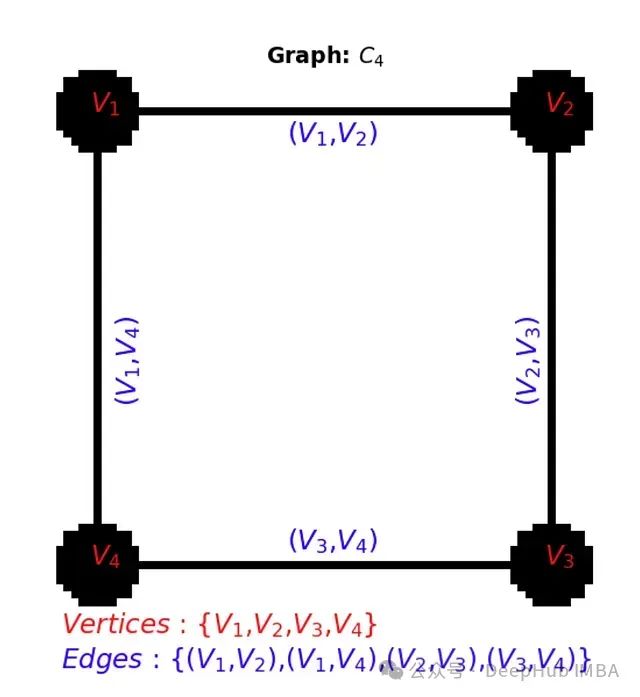

图论作为一个研究网络的数学框架,为表示和分析时间序列数据中的关系提供了强大的工具。图由节点(顶点)组成,节点之间由边连接,边可以表示时间序列数据中状态之间的关系、依赖或转换。
在时间序列分析中,我们可以使用图来模拟时间序列片段内部和之间的依赖关系,揭示周期性和平稳性等关系。
将时间序列转换为图
为了在时间序列分析中应用图论,我们需要将数据转换为图结构。以下是实现这一转换的步骤:
将时间序列划分为片段 :将时间序列划分为相等的部分或我们要分析的区间。计算成对相似性 :对于每一对片段,计算一个相似性度量,例如互相关或互信息,以定义节点(片段)之间的边。构建图 :将每个片段视为一个节点,并用它们的相似性加权的边连接节点。让我们通过一个实例进一步分解这些步骤。
1、分割时间序列
给定一个时间序列X={x1,x2,…,xN},将其划分为 M 个片段,每个片段包含 L 个时间步长(其中 L = N/M)。这会产生片段 X1,X2,…,XM。
2、计算成对相似性
对于每一对片段,计算一个相似性度量 s(i,j)。常见的选择包括:
皮尔逊相关系数 :度量片段之间的线性相关性:
较高的相似性值 s(i,j)表示片段之间的连接更强,暗示时间连通性或平稳模式。
3、构建图
创建一个图 G=(V,E),其中:
V 表示作为节点的片段。E 包括节点之间的边,如果它们的相似性超过阈值 α,则边的权重为 w(i,j)=s(i,j)。
简单示例
以下是使用皮尔逊相关系数创建相似图的简单示例:
importnumpyasnp importnetworkxasnx importmatplotlib.pyplotasplt fromscipy.statsimportpearsonr # 模拟时间序列数据 time_series=np.sin(np.linspace(0, 10*np.pi, 1000)) +np.random.normal(0, 0.1, 1000) M=20 L=len(time_series) //M segments= [time_series[i*L:(i+1) *L] foriinrange(M)] # 计算片段之间的相似性(皮尔逊相关系数) G=nx.Graph() foriinrange(M): G.add_node(i) forjinrange(i+1, M): corr, _=pearsonr(segments[i], segments[j]) ifabs(corr) >0.5: # 显著相似性的阈值 G.add_edge(i, j, weight=corr)

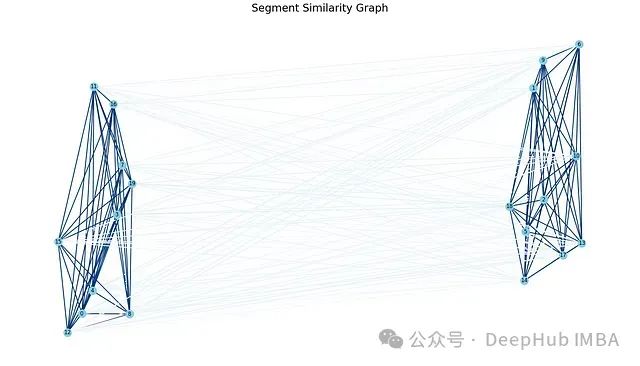

我们将时间序列划分为20个片段。计算每对片段之间的皮尔逊相关系数,并将相关系数高于阈值的片段连接起来。
利用图连通性分析平稳性
相似图中的连通性可以揭示平稳性的洞见。如果片段高度连通(节点之间有许多边),这表明该序列在时间上具有平稳特性。如果只有很少或孤立的簇,则意味着该序列可能是非平稳的,在不同的片段中具有不同的时间模式。
基于图的平稳性度量
几个图度量可以量化这些属性:
聚类系数 :衡量节点形成紧密群组的倾向,这可能表明局部平稳性。
平均路径长度 :反映了时间序列片段的整体连通性和相似性。
模块度 :确定社区的存在,高模块度表明时间变化。
clustering_coef=nx.average_clustering(G) avg_path_length=nx.average_shortest_path_length(G) print("Clustering Coefficient:", clustering_coef) print("Average Path Length:", avg_path_length)通过图分区可视化平稳性

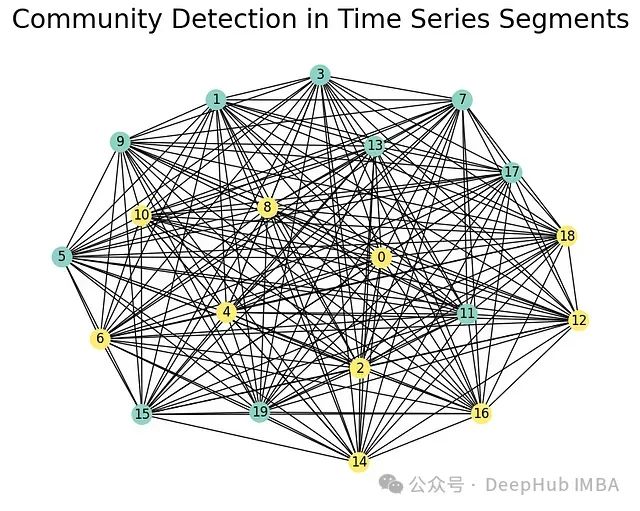

为了可视化时间结构,我们可以使用图分区来识别高度连通的节点簇,对应于相似或平稳的片段。例如,谱聚类可以突出显示平稳和非平稳簇。
为了演示我们创建了一个只有正边的新图,因为我们在示例中使用的社区检测算法需要正权重,而相关性也可以是负的。在这个例子中使用 R² 而不是相关性作为边权重重新创建了相同的图。
fromnetworkx.algorithmsimportcommunity importcommunityascommunity_louvain # 应用 Louvain 社区检测 partition=community_louvain.best_partition(G)
从社区图推断平稳性
一旦我们将时间序列转换为图,主要关注的就是片段在时间上的连通性。连通模式可以给我们关于时间序列平稳性的线索。具体如下:
高连通性(密集社区) :如果图显示节点(片段)之间的高连通性,很少或没有孤立的簇,这表明时间序列是平稳的。密集的社区或"充分混合"的结构意味着时间序列的统计特性(如均值和方差)随时间保持一致,这意味着整个过程中片段之间的相似性很高。
低连通性(稀疏社区) :如果图有几个稀疏或弱连通的簇,具有孤立的组或"分散"结构,这表明非平稳性。在非平稳时间序列中,某些片段可能具有不同的统计特性,例如变化的趋势、季节性变化或不同的方差。这些变化会破坏均匀连通性,导致只有某些片段彼此相似的簇。
模块度和社区结构 :图中高模块度(即片段形成不同的、分离良好的社区)表明数据中存在更强的非平稳趋势。例如,如果时间序列包含周期性循环或在不同制度之间转换(如金融数据中的不同市场状态),这些制度将形成可识别的簇。低模块度,其中节点是大型互连组件的一部分,通常反映了平稳性,因为片段随时间共享相似的统计特性。
聚类系数和最短路径 :高聚类系数(簇内有许多连接)和短平均路径长度(片段之间的"距离"低)通常伴随平稳时间序列。如果这些指标较低,某些节点之间的路径较长,则表明存在不同的时间制度或模式,表明非平稳性。
模拟不同平稳性和非平稳性程度的信号

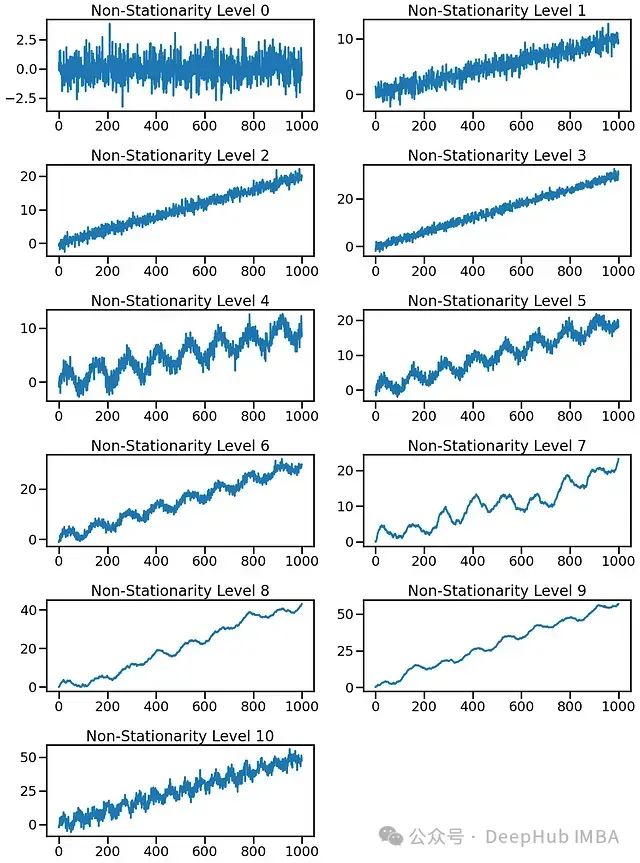

为了更好地捕捉非平稳性,我们分析从三个离散状态扩展到连续的非平稳性尺度。这里将生成几个具有递增非平稳性水平的模拟信号,逐渐改变频率和幅度等统计特性。然后将计算并可视化每个信号的图度量,以观察它们如何在这个连续谱上变化。
按如下方式创建信号:
平稳(0级) :具有恒定均值和方差的纯白噪声。
低非平稳性(1-3级) :引入一个微妙的线性趋势来模拟轻微的漂移。
中等非平稳性(4-6级) :在趋势之上添加季节性成分,如周期性模式。
高非平稳性(7-9级) :引入随机游走成分,导致更多的可变性。
非常高的非平稳性(10级) :结合强趋势、高季节性和随机冲击,创建具有不同时间制度的信号。
每个级别通过逐步增加可变性和改变统计特性来增加非平稳性。
N=1000 time=np.arange(N) signals= [] np.random.seed(42) forlevelinrange(11): iflevel==0: signal=np.random.normal(0, 1, N) eliflevel<=3: trend=0.01*level*time signal=np.random.normal(0, 1, N) +trend eliflevel<=6: trend=0.01* (level-3) *time seasonality=2*np.sin(0.05*time) signal=np.random.normal(0, 1, N) +trend+seasonality eliflevel<=9: trend=0.02* (level-6) *time seasonality=2*np.sin(0.05*time) random_walk=np.cumsum(np.random.normal(0, 0.2, N)) signal=trend+seasonality+random_walk else: trend=0.05*time seasonality=3*np.sin(0.1*time) random_shocks=np.random.normal(0, 3, N) signal=trend+seasonality+random_shocks signals.append(signal)

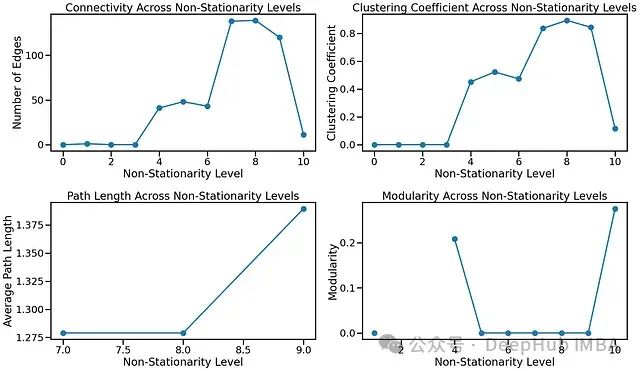

连通性(边数):
边数开始时较低,然后在非平稳性水平 5-8 左右迅速增加,表明存在一个过渡阶段,片段开始变得更加连通。
在最高的非平稳性水平(10级),连通性下降,这可能反映了由于强随机冲击和剧烈变化,片段在其特性上过于分散。
聚类系数:
在初始的非平稳性水平,聚类系数保持较低,这对于平稳或近乎平稳的信号是预期的,因为片段非常相似,只形成很少的强连接。
在 6-9 级左右显著增加,表明随着非平稳性的增加,片段开始聚集成小的、紧密连通的组。这可能反映了季节性或趋势性成分的影响,相似的片段形成簇。
在最高的非平稳性水平(10级),聚类系数急剧下降,这可能是由于片段变得不那么均匀连通,导致孤立的簇。
平均路径长度:
在较低的非平稳性水平,路径长度一致且相对较低,意味着一个连通良好的图,具有相似的片段。
在 8-9 级有明显的增加,表明随着非平稳性的增长,片段在连通性方面越来越远。
由于一些图是不连通的,路径长度测量似乎很稀疏,这可能表明片段已经失去了足够的相似性而无法保持连通。
模块度:
在 10 级,模块度显著增加,表明图更加分散,片段形成不同的社区。这是高度非平稳信号的特征,可能有几个不同的时间制度。
在中间的非平稳性水平,模块度相对较低,这表明片段足够相似,可以避免形成不同的社区,但由于小趋势或季节性,它们仍然表现出一些小的结构。
关键结果
从这个分析中,我们可以得出以下结论:
中等非平稳性下连通性和聚类的增加:5-8 级左右显示连通性和聚类的增加,反映了中等季节性或趋势成分的存在,其中片段变得更加相互关联。非常高的非平稳性下的高模块度:10级显示了高模块度,这与显著的非平稳性一致。这是预期的,因为片段已经大大偏离,形成了不同的社区,使图变得支离破碎。极端水平下聚类和连通性的下降:在非平稳性的极端,随着随机性占主导地位,连通性和聚类下降,导致稀疏连通或孤立的节点。总结
本文探讨了利用图论分析时间序列数据平稳性与连通性的方法。通过将时间序列转换为图结构,计算片段间相似性,构建连通图,可以揭示数据的隐藏模式。文章介绍了平稳性的概念,提出了基于图的平稳性度量,展示了图分区在可视化平稳性中的应用。此外,本文还模拟了不同平稳性和非平稳性程度的信号,分析了图度量随非平稳性的变化。最后,总结了关键观察结果和启示,为时间序列数据分析提供了新的视角。
