演示地址 ：http://www.hcy-soft.com
体验地址：若依管理系统(生产环境)
这是一款可以嵌入到任何项目组态插件，功能全面，可根据自己的项目需要进行二次开发，能大大的节省在组态上的开发时间，代码简单易懂。

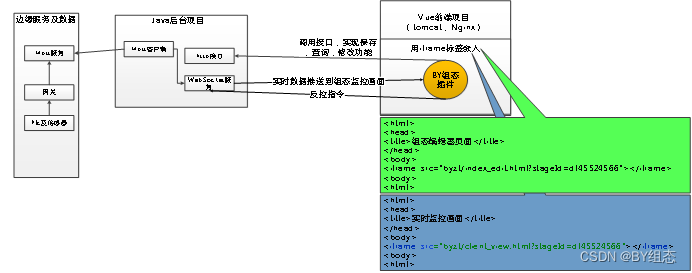

一、数据流向图及嵌入原理

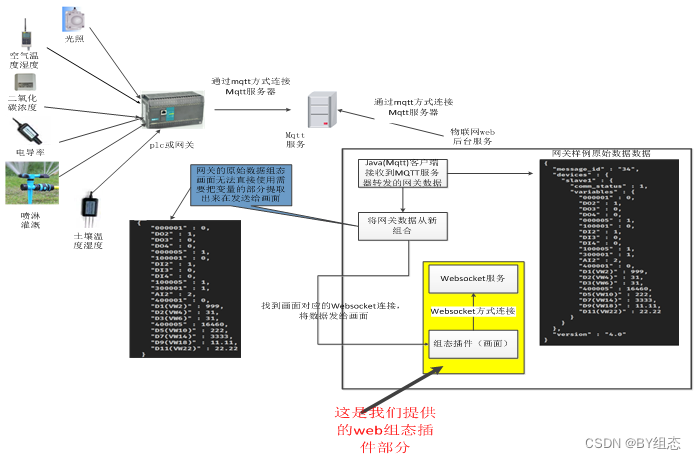

数据流向
嵌入原理

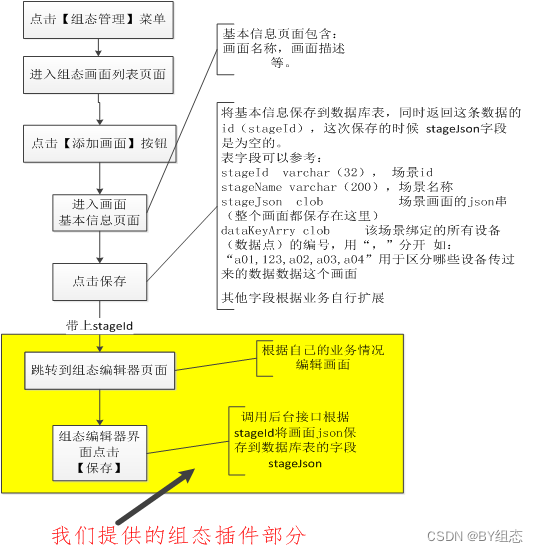

二、编辑器调用业务流程图
三、集成前需要了解的
1、后台Websocket端往前台监控画面端传输数据规则
后台websocket向客户端监控画面推送数据时，格式为json格式，json中的键为 绑定设备时的设备编号。注意：json中的键不能以数字开头，否则无法解析为正确的json对象。
2、建立数据库表
用于支持组态的场景画面数据，及模板数据，上传图片数据的存储，这些表的字段我们只设计了组态插件必须的字段，其他字段你们自己扩展
场景画面表（byzt_stage）
| 序号 | 字段 | 类型 | 描述 |
| 1 | stageId | varchar(32) | 场景id（主键） |
| 2 | stageName | varchar(100) | 场景名称 |
| 3 | stageDatajson | json或longtext | 场景画面的json串（整个画面都保存在这里） |
| 4 | dataKeyArray | longtext | 该场景绑定的所有设备（数据点）的编号，用“，”分开 如： “a01,123,a02,a03,a04”用于区分哪些设备传过来的数据数据这个画面 |
| 5 | stageBase64 | longtext | 画面缩略图（base64格式） |
| 6 | 其他自行扩展 |
|
|
自定义图片上传表（byzt_picture）
| 序号 | 字段 | 类型 | 描述 |
| 1 | id | varchar(32) | 图片id |
| 2 | picUrl | varchar(200) | 图片访问路径 |
| 3 | 其他自行扩展 |
|
|
场景模板表（byzt_template_stage）
| 序号 | 字段 | 类型 | 描述 |
| 1 | templateId | varchar(32) | 场景模板id（主键） |
| 2 | templateName | varchar(100) | 场景模板名称 |
| 3 | stageBase64 | longtext | 画面缩略图（base64格式） |
| 5 | stageDatajson | json或longtext | 场景模板画面的json串（整个画面都保存在这里） |
| 6 | 其他自行扩展 |
|
|
3、你们需要先做画面列表功能

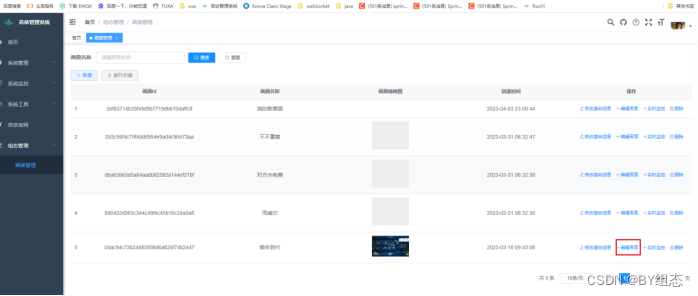

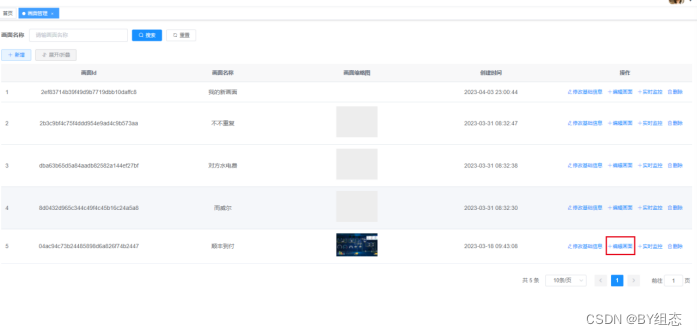

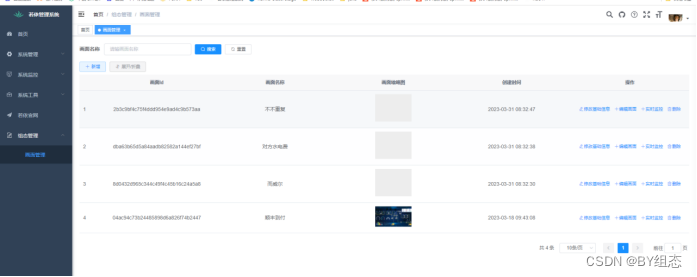

我们提供的组态插件只有编辑器和实时监控画面，并没有画面的列表功能，该功能需要你们自己去做，主要是操作表stage_data的增删改查，界面参考如下，该界面示例以【若依前后端分离项目-前端项目】为例去做的列表页面。若依项目地址http://doc.ruoyi.vip/
点击确定后，调编辑器，详细请看 【五、vue项目集成】
4、数据点绑定时下拉列表配置

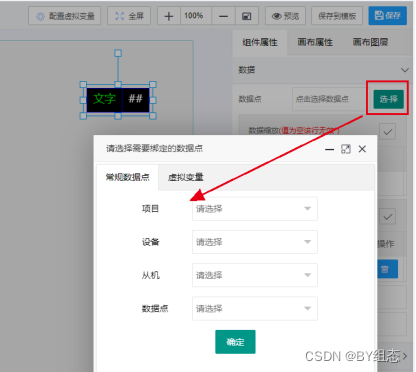

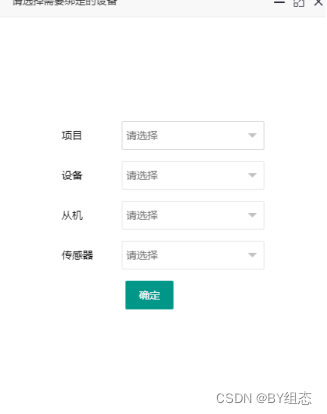

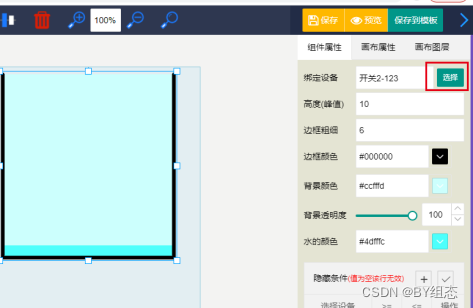

数据点绑定时的界面如下：

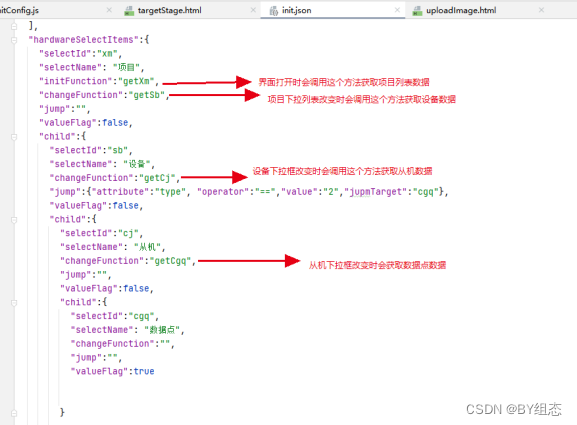

如上图，下拉框的层级关系个数是可以配置的，配置文件在byzt/config/init.json,配置如下，其中箭头所指向的方法名称是可以改变的，这些方法定义在：byzt/config/InitConfig.js,你们需要在这个js的方法体里面写ajax调用后台接口，获取下拉框数据。后台返回数据结构看【四、后台实现接口和前端调用接口】的序号为10到12的接口。
5、websocket服务端地址配置

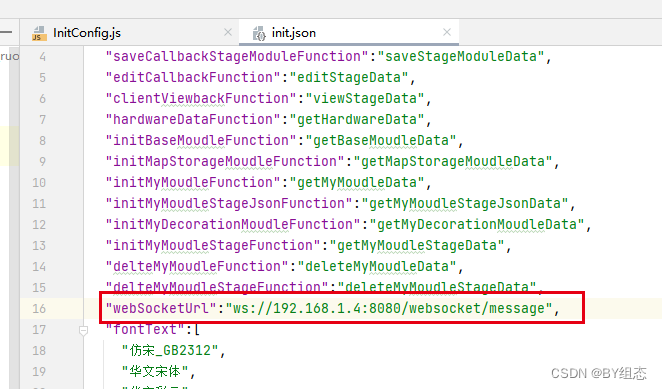

配置文件在byzt/config/init.json,配置如下：

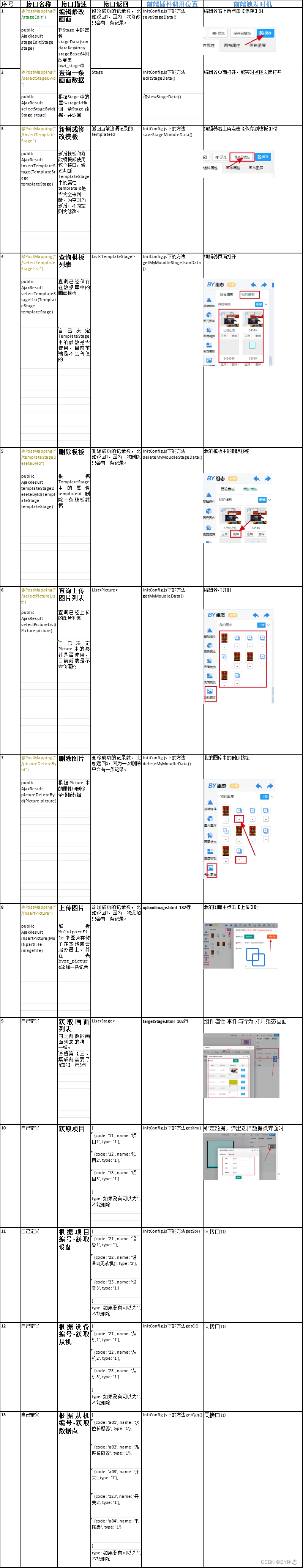

四、后台实现接口和前端调用接口
先将3张表byzt_stage,byzt_picture,byzt_template_stage分别做好javaben，类名本别为：Stage.java,Picture.java,TemplateStage.java,请按我们下面表格中的Controller名称定义接口，以方便前端调用
我们会提供后台接口实现的例子（接口实现例子的位置在ruoyi-admin/src/main/java/com/ruoyi/web/controller/ztgl），以及前端调用接口的例子（接口调用的位置在ruoyi-ui/public/static/byzt/config/InitConfig.js），尽管如此，但不同的框架返回的结果，结构能不一样，前端调用时可能需要进行微调。
五、VUE项目集成
集成的前提是你们已经做了【画面列表功能】，请看【三、集成前需要了解的】 第3点。
本集成示例以【若依前后端分离项目-前端项目】为例去集成。若依项目地址http://doc.ruoyi.vip/
你们的项目可能不是基于若依项目去做的，可能需要细微调整，如路由结构，传值处理等。
集成例子在：ruoyi-ui/src/views/ztgl/hmgl/index.vue

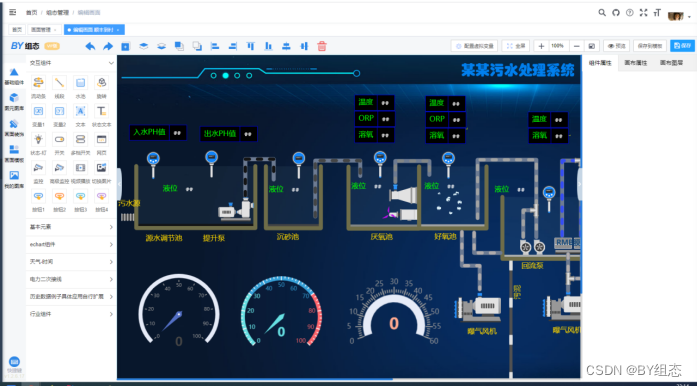

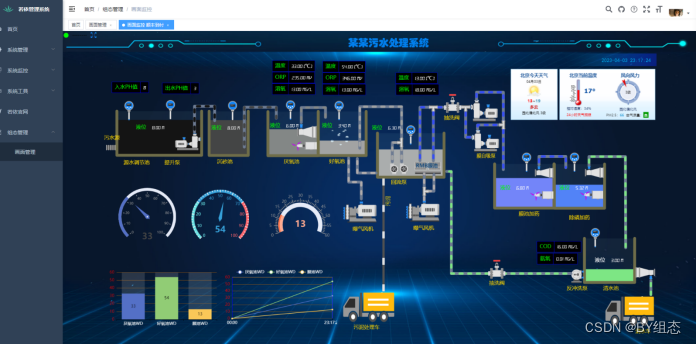

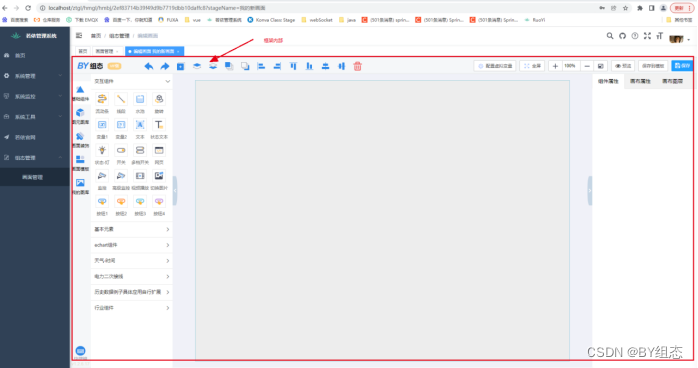

集成效果：

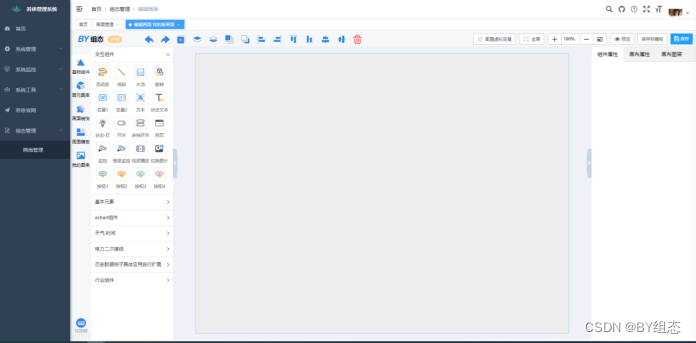

1.新增时嵌入编辑器
新增输入【画面名称】后，点击确认，调用后台接口保存画面名称，拿到画面ID（stageId），调出编辑器。
2.修改画面时嵌入编辑器
点击【编辑画面】带上stageId调出编辑器
3.查看实时监，控嵌入实时画面
点击实时监控，带上stageId调出实时监控页面
开始集成

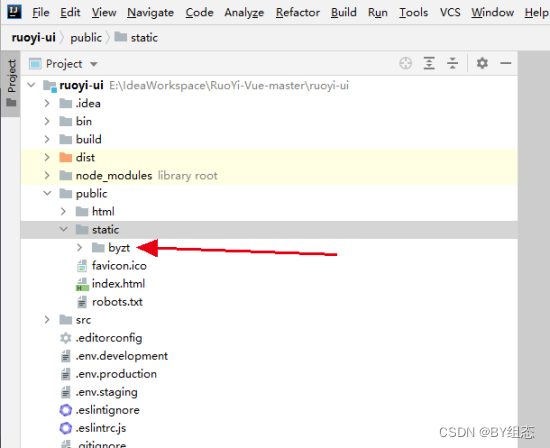

1.将我们提供的文件夹【byzt】复制到 vue项目的public/static下面如图：
2.做两个vue组件，组件里面用iframe嵌入了我们的编辑器地址

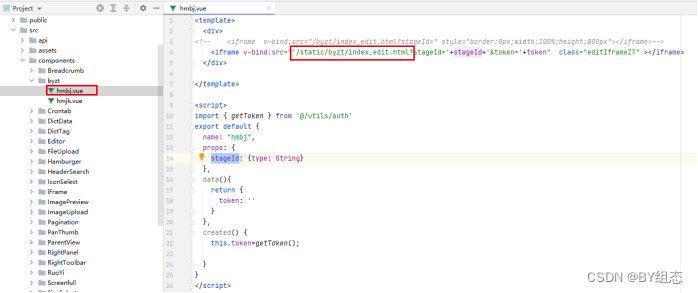

hmbj.vue 编辑器组件

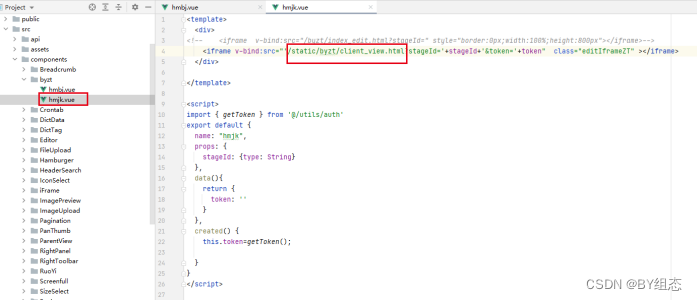

hmjk.vue 画面监控组件

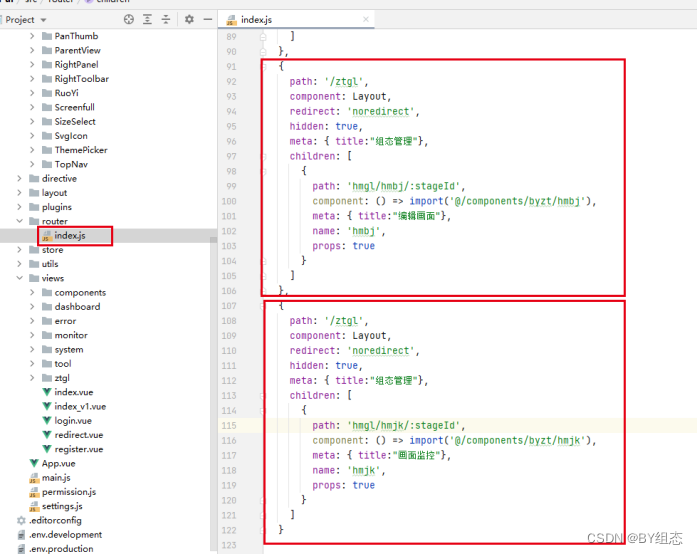

3.给这两个vue组件添加路由
4.回到画面列表页面，
新增时，嵌入编辑器

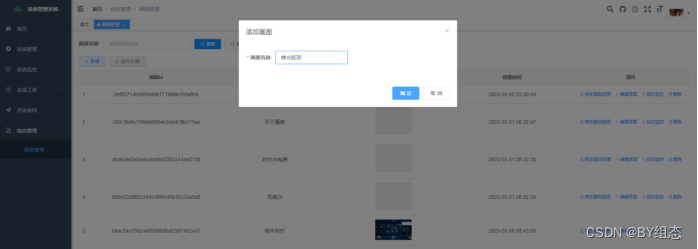

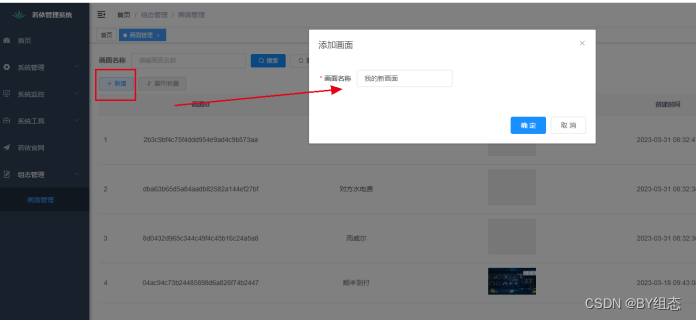

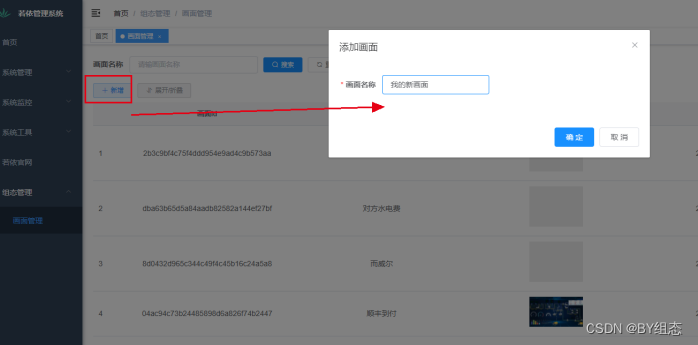

点击添加，输入【画面名称】点击【确认】,此时往后台传递的参数只有“画面名称”，其他的都是空

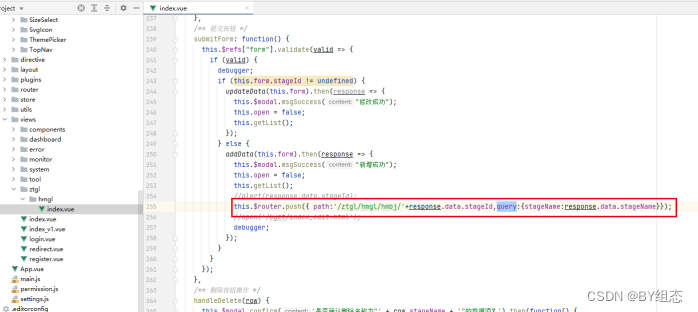

画面保存成功后，返回stageId，前端拿到stageId，调用编辑器组件，调用如下：

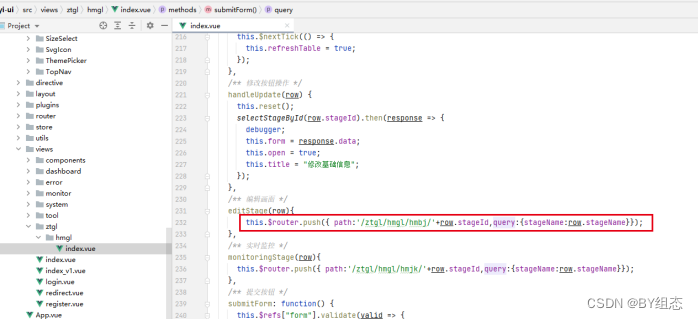

点击【编辑画面】时，嵌入编辑器组件
拿到stageId，调用【编辑器组件】，调用如下：

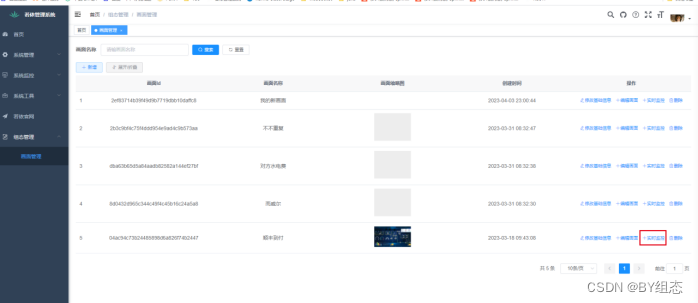

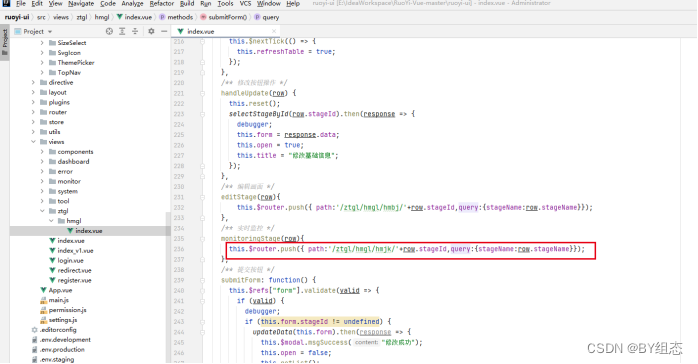

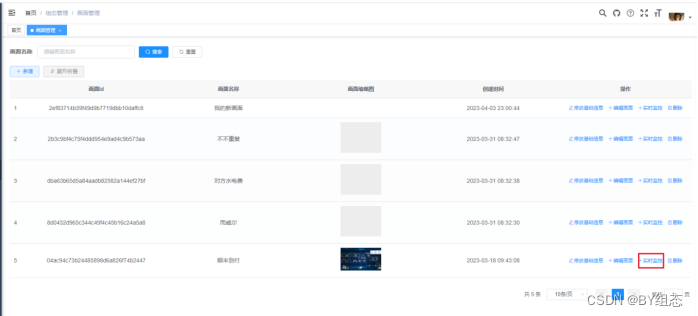

点击【实时监控】时，嵌入画面监控组件
拿到stageId，调用【画面监控组件】，调用如下：
前端集成总结
我们的集成例子是将编辑器和实时画面集成在vue项目框架内部的，这样必须将编辑器和实时画面做成独立的组件，然后通过调用路由来完成，中间涉及到路由传值。这样稍显麻烦。

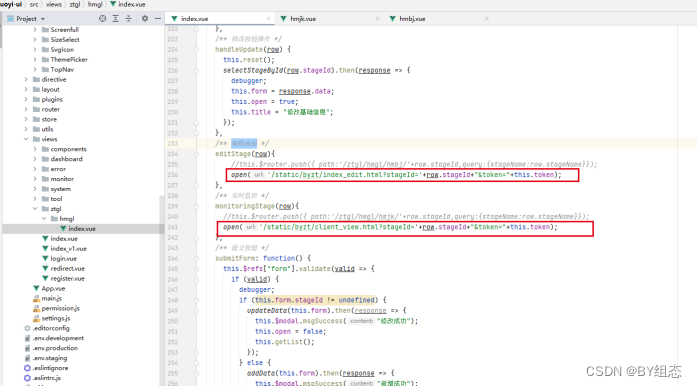

如果直接用open()调用地址，就可以不用做组件，不用做路由，这样就方便很多，这样的话是在浏览器顶端新开一个标签。

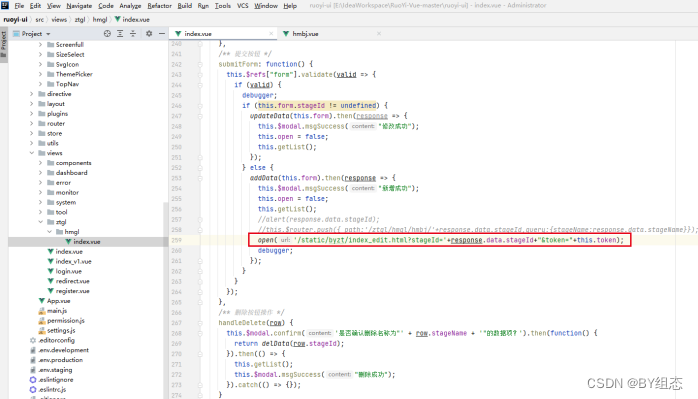

调用如下：
点击【新增】成功后
点击【编辑画面】或【实时监控】时

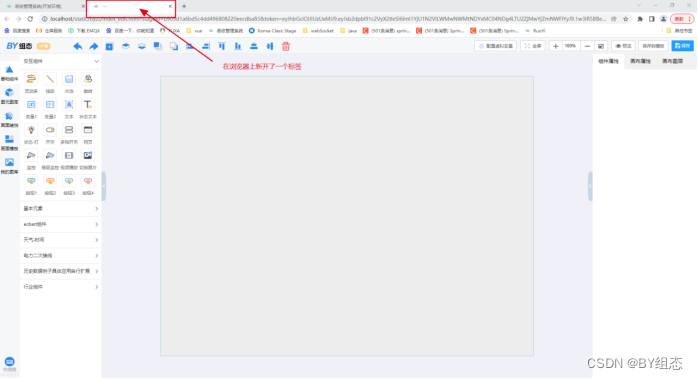

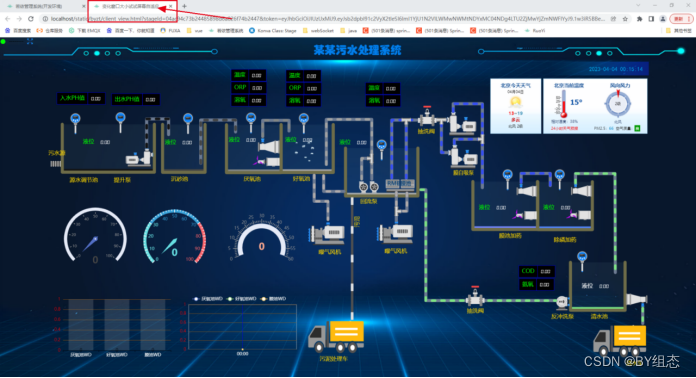

效果如下：
本集成示例以【若依前后端分离项目-后端项目】为例去集成。若依项目地址http://doc.ruoyi.vip/，集成例子在：
我们提供的websocket服务端代码如下，只有3个文件，使用的是springboot自带的jar。

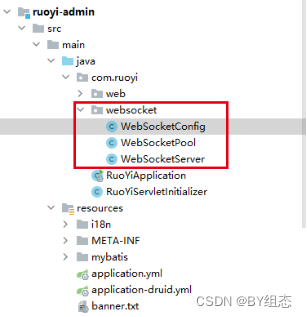

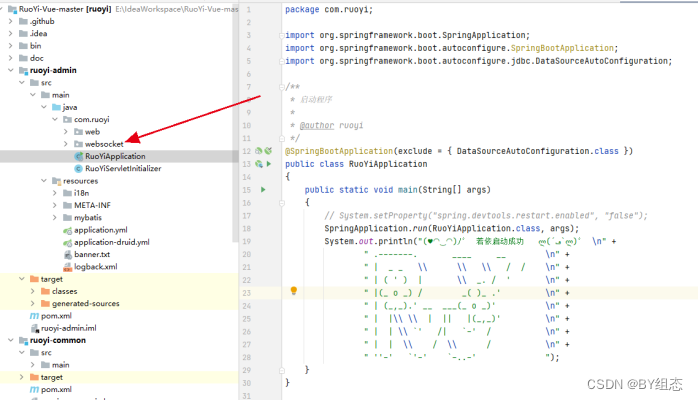

1、将我们提供的websocket文件夹复制到如下图所示的位置，你们可以根据实际情况，复制到你们方便的位置，复制原则是要放在启动文件同及包下面。

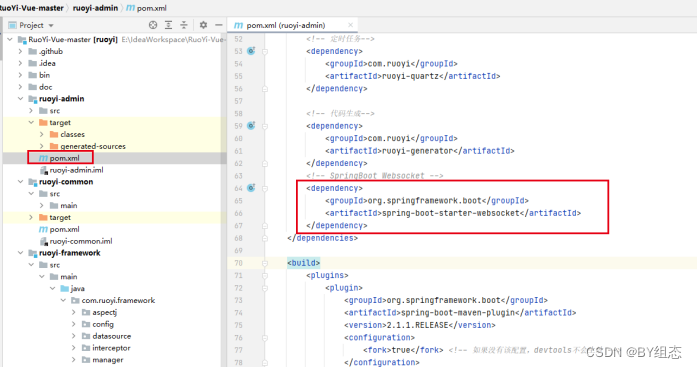

2、将如下maven坐标复制到你们项目合适的位置
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-websocket</artifactId>
</dependency>
本项目位置如下：

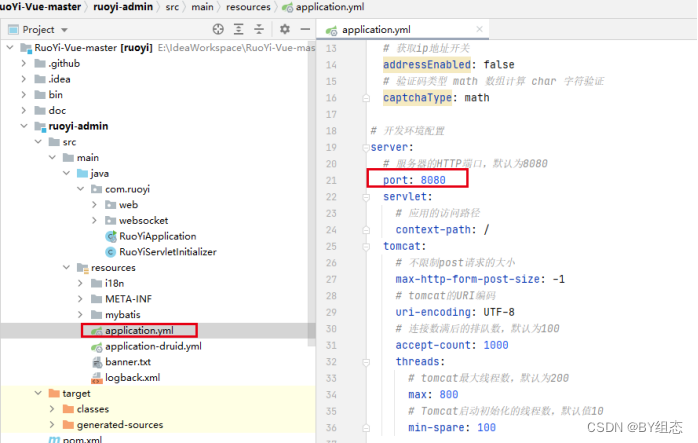

3、websocket端口地址为springBoot项目设置的端口地址，如下图
4、前端调用websocket服务的地址为 ws://192.168.1.4:8080/websocket/message
数据转发操作
注意：画面需要接受的是json数据，一个画面可能绑定了多个传感器，json数据的键是传感器的id。该json串可以是所有传感器的数据，也可以是单个传感器的数据，不管画面绑定多少个传感器，只要json中含有绑定的传感器id的键。画面都能识别，多余的画面会自己过滤。
1设备数据转发到画面
硬件数据需要你们自己去取。一般硬件和服务端的交互使用Mqtt方式。
后台拿到设备数据后 在任意位置调用下面的方法，画面就可以收到数据。
WebSocketServer.sendMessages("01","硬件json数据","画面id");

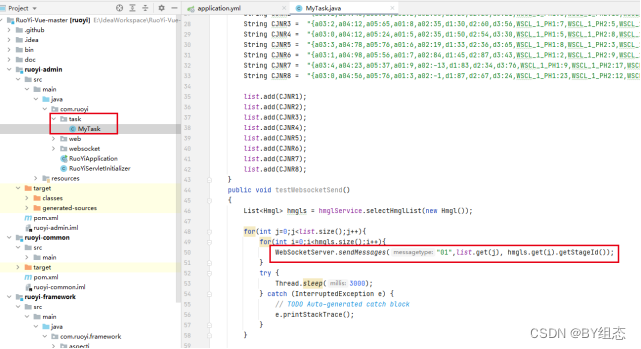

由于我们是前端插件，后台仅仅是测试例子，并没有真正接入设备，所以在若依的项目中做了一个定时任务，往前端推送数据。
定时任务如下：
2画面数据转发到设备

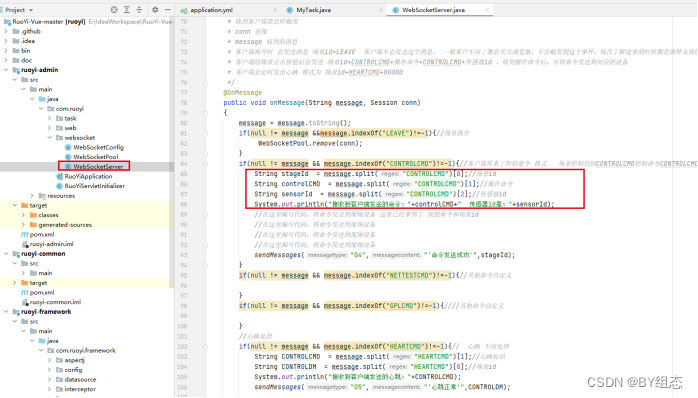

进入WebSocketServer.java 的 onMessage方法，该方法可以拿到画面点击按钮后要发送的命令字符串，传感器的id，画面id，拿到这几个数据后，自己想办法将命令组合成设备需要的格式，传给相应的硬件。代码位置下图所示：
到此websocket接入完成
七、其他功能实现
1自定义开关图标

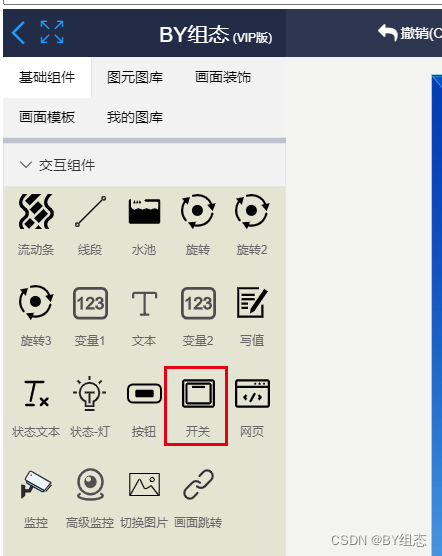

开关在基础基础组件的如下位置：
将开关拖动导画布上，可以对开关的样式进行切换，切换方式如下：
1选中画布上的开关；
2点击状态和命令 列表中的开关图标列；
3在弹出的开关列表中选择自己合适的开关；

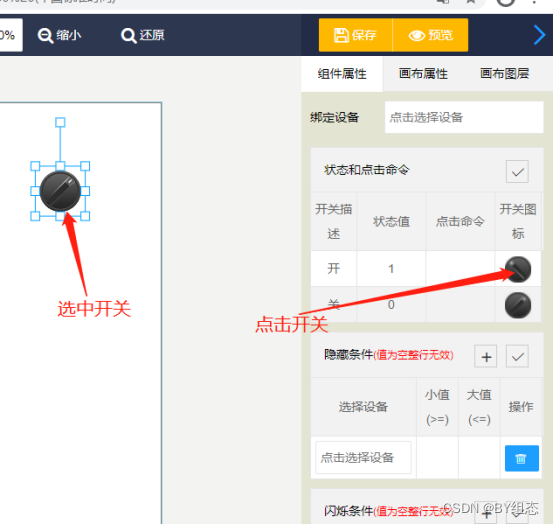

操作如下图：

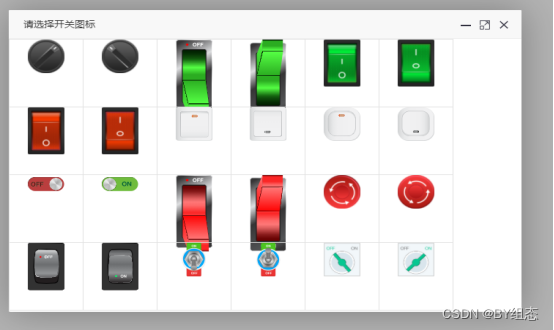

弹出开关列表
如果开关列表中没有自己喜欢的开关，那么就需要自己添加，添加的方法如下：

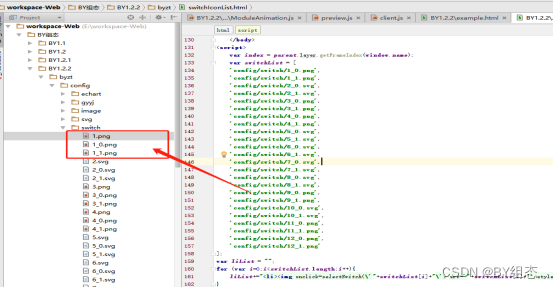

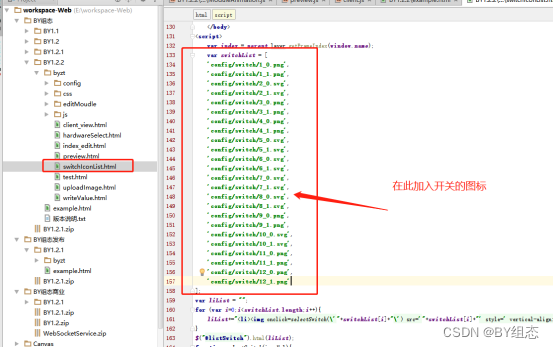

1打开switchIconList.html，在133行的位置，添加开关图标的路径；
2在相应的路径下面放入开关的图标。注意：一个开关需要3张图片(开的图片,关的图片，初始化状态的图片)。
如图：1.png表示在监控页面时数据还没有接受到的状态图片；
1_0.png表示关闭状态的图片；
1_1.png表示打开状态的图片；
2调整echart组件样式

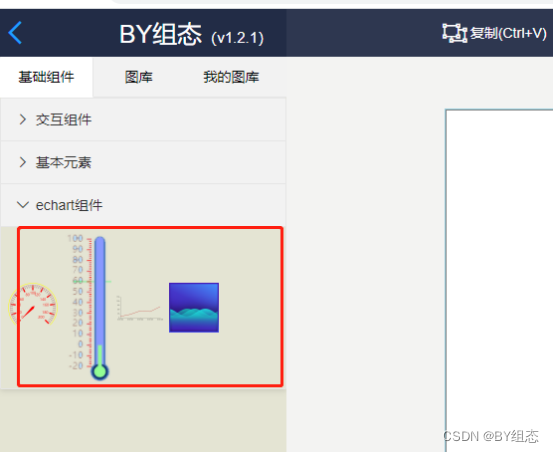

Echart组件位于【基础组件】的【echart组件】如图：

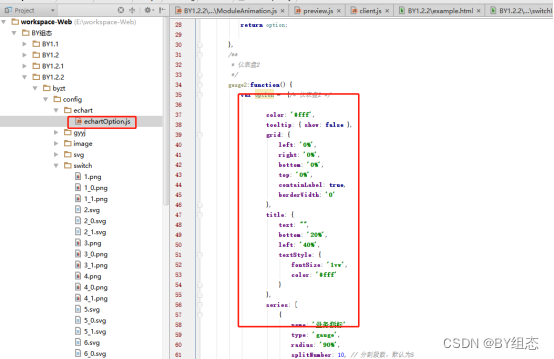

样式的好看与否因人而异，如果不满意，可以在byzt\config\echart\echartOption.js进行调整，该文件是echart组件的配置项，可以参考百度echart的官网进行配置项的配置。
文件如图：
3添加场景分辨率选项

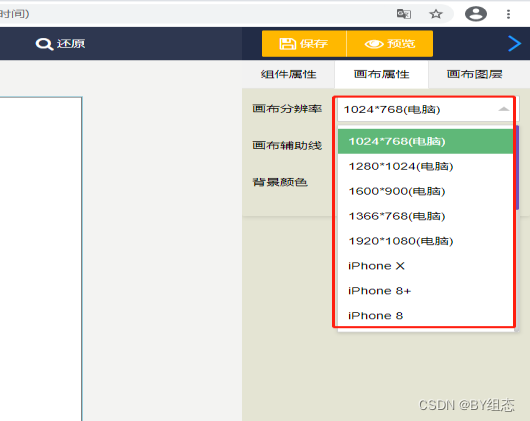

【分辨率选项】的位置如图所示：

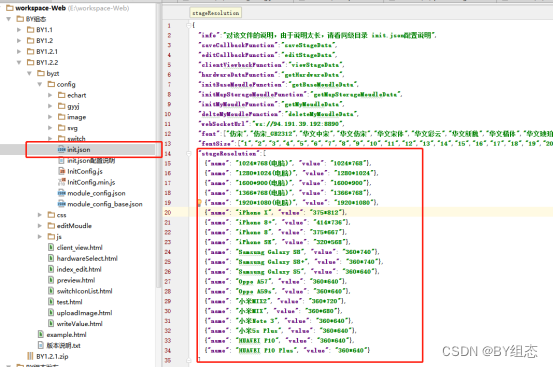

如果预设的分辨率不够，可以在如下图的位置添加：
4添加字体，字号选项

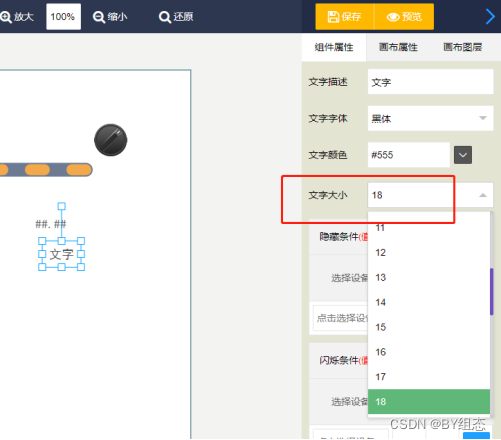

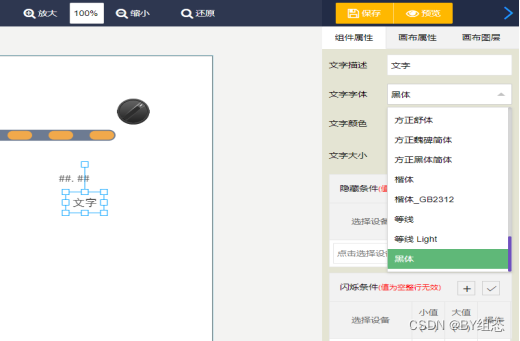

字体字号一般用在文字，值组件上面，如图：

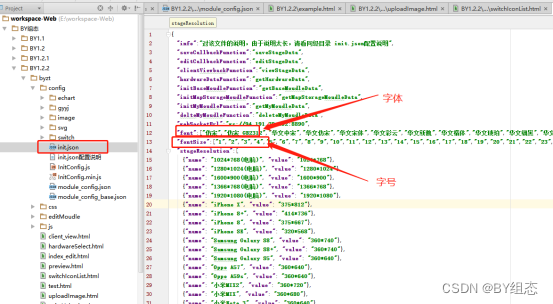

字体字号可以在byzt\config\init.json文件配置，如图：
5图元图库添加图片

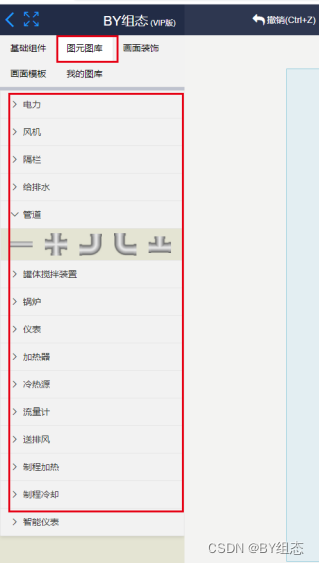

图片位置如下图：
添加方法：

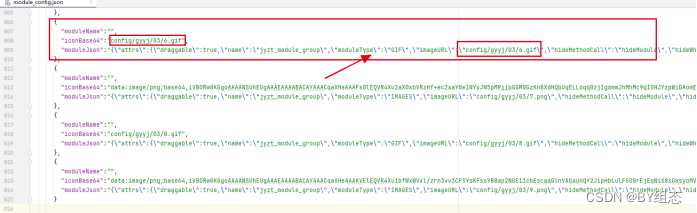

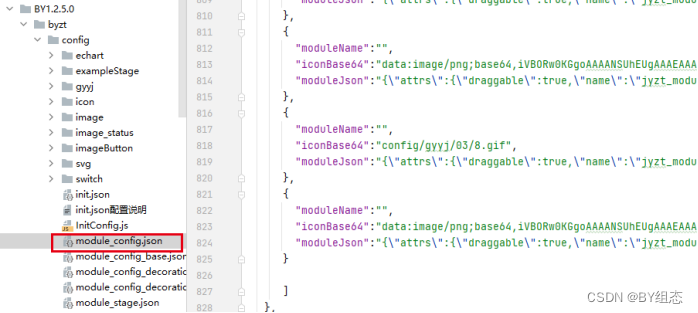

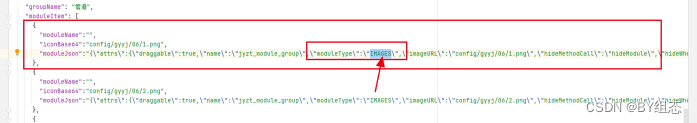

2打开文件module_config.json
2：复制其中一段配置，修改自己图片的路径
注意：如果是gif，那么moduleType:GIF
如果是png、jpg、svg ,那么moduleType:IMAGES
6设备绑定回显
当绑定设备后，如图；
再次点击选择后，下拉选择框为空，没有自动填上已经选择好的设备
按照下面的方法，可以完成回显。

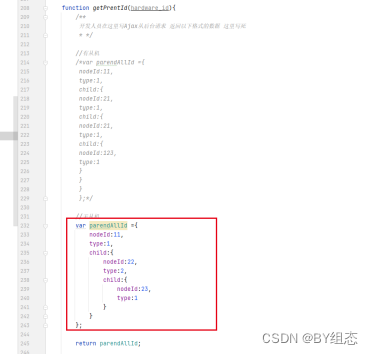

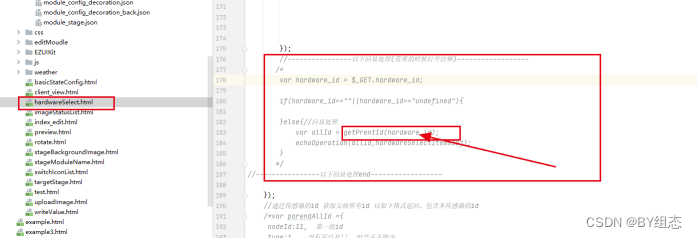

1、打开如图文件的注释，进入方框的方法getPrentId(hardware_id)，hardware_id是当前选择的设备id。
2、在该方法内部 自己写 ajax 调用后台接口 ，根据当前的id 返回上级所有id，返回如下格式的json，该Json包含当前的id（最后一级）。

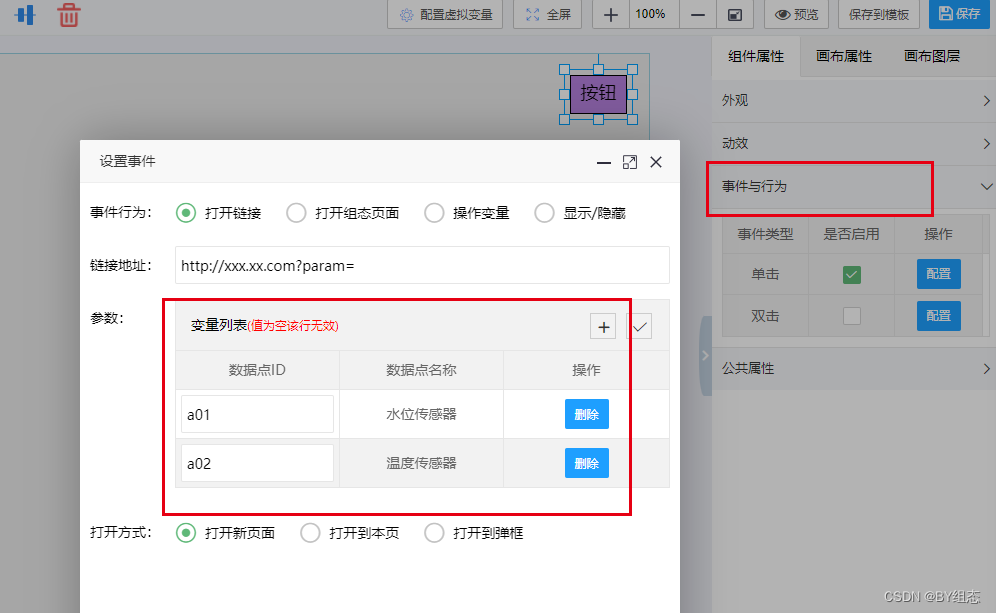

7鼠标点击弹框，在自己的页面中获取参数，所有带有参数列表的都是这个用法
在自己的弹框中如何获取a01,a02这两个字符串
弹框url中 自己定义一个变量来接收，如：http://xxx.xx.com?param=
当鼠标点击的时候，会自动吧a01,a02这两个字符串拼接上去，之间用@隔开 如
http://xxx.xx.com?param=a01@a02@，
自己的页面获取到 param后，用@来分割，分别获取到a01,a02.

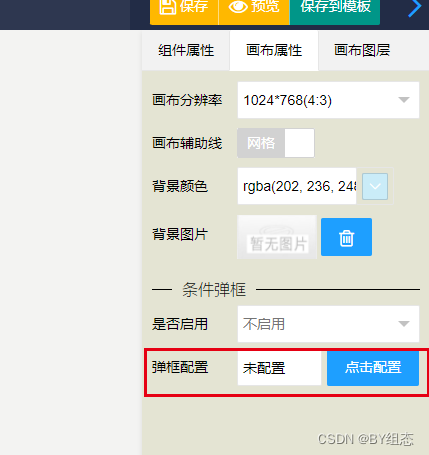

8条件弹框，在自己的页面中获取参数(所有版本)
当满足条件的时候，画面会自动弹框

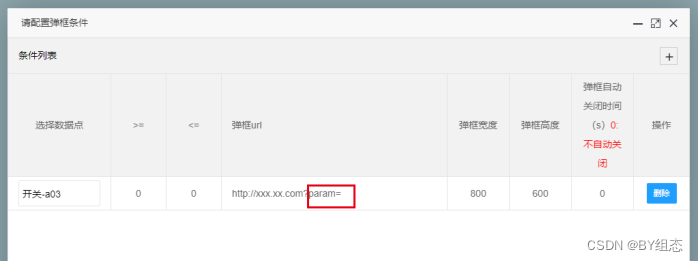

自己在“弹框url”定义一个参数来接收，当满足条件的时候，系统会自动吧当前满足条件的id拼接在url后面 如: http://xxx.xx.com?param=a03

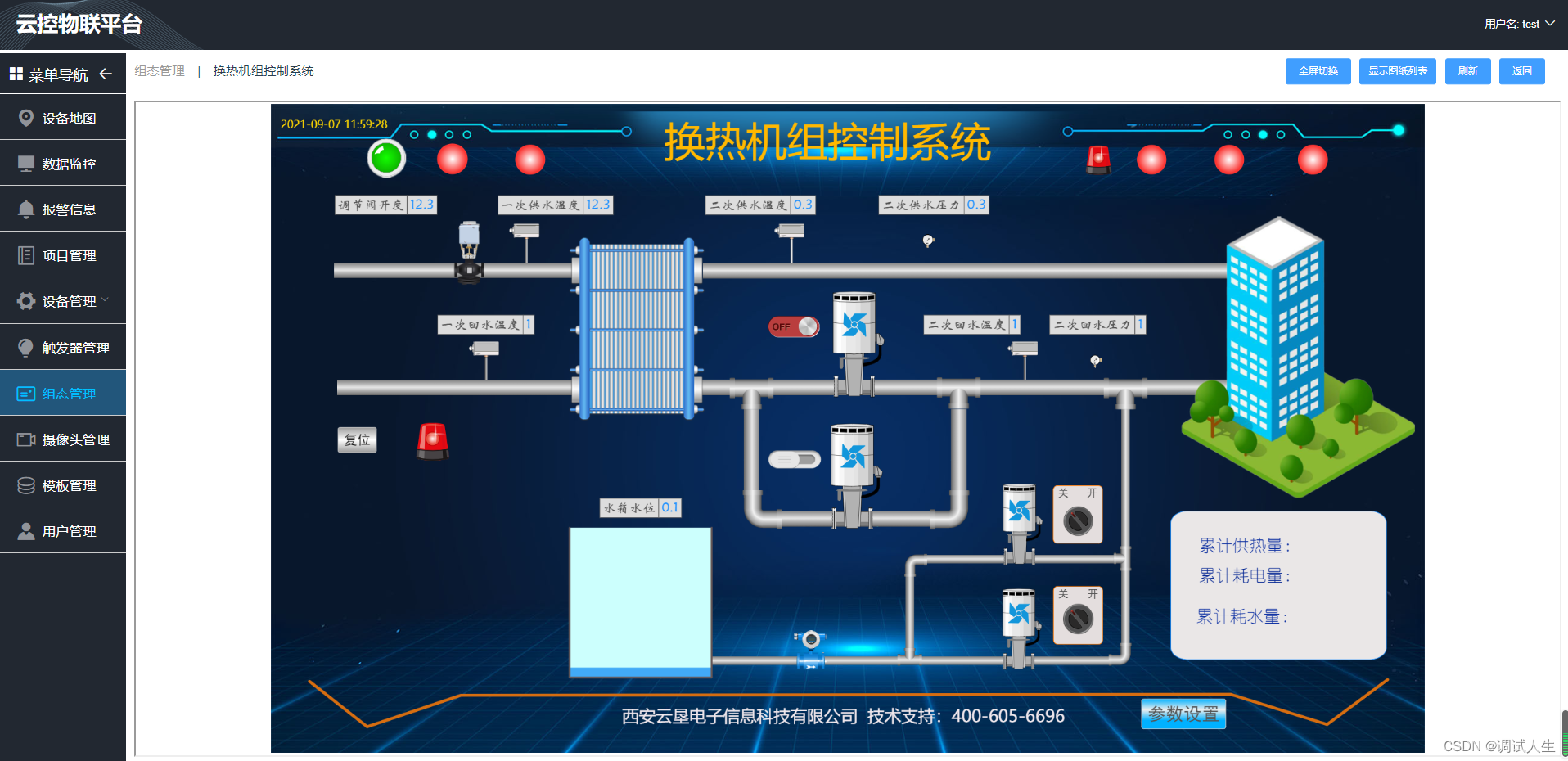

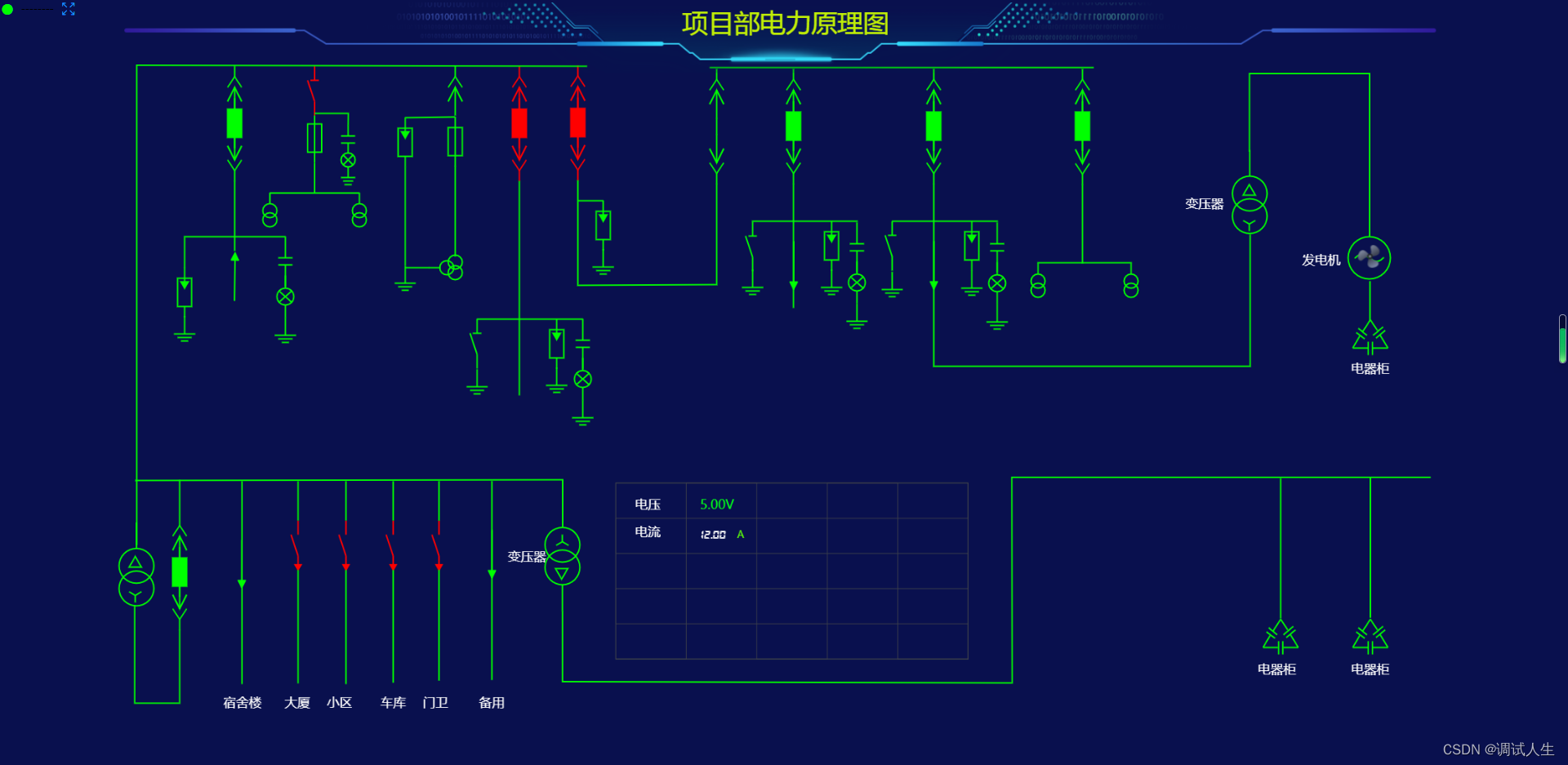

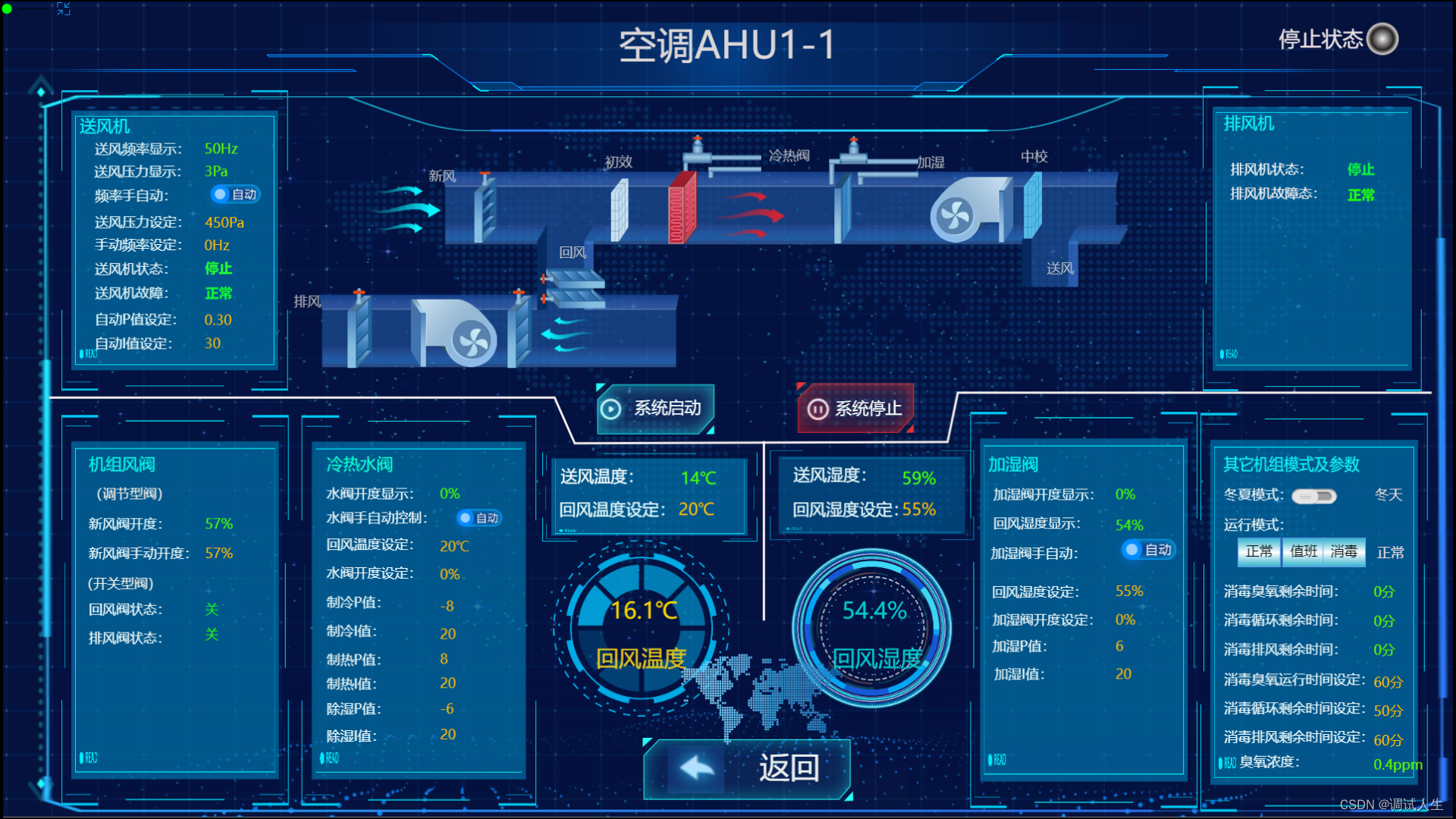

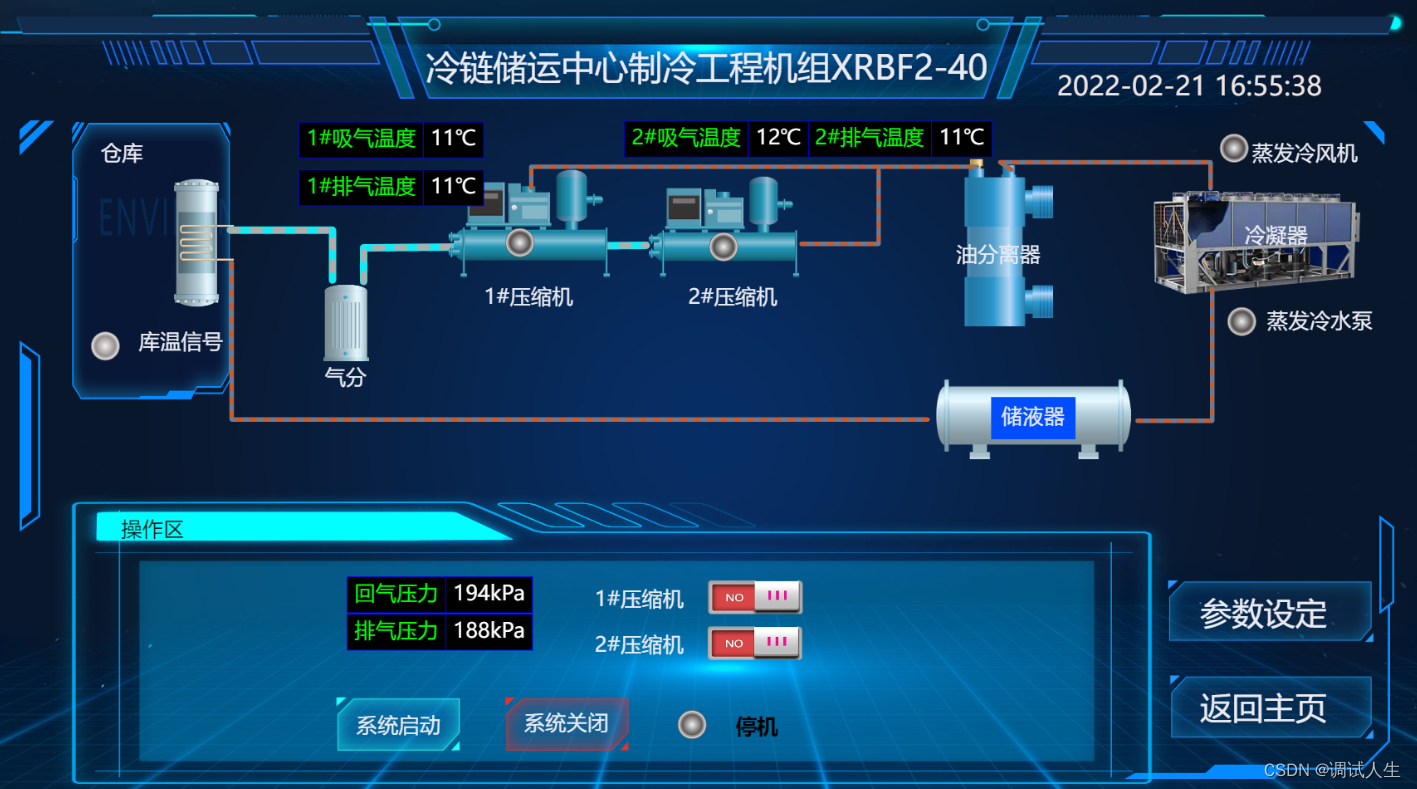

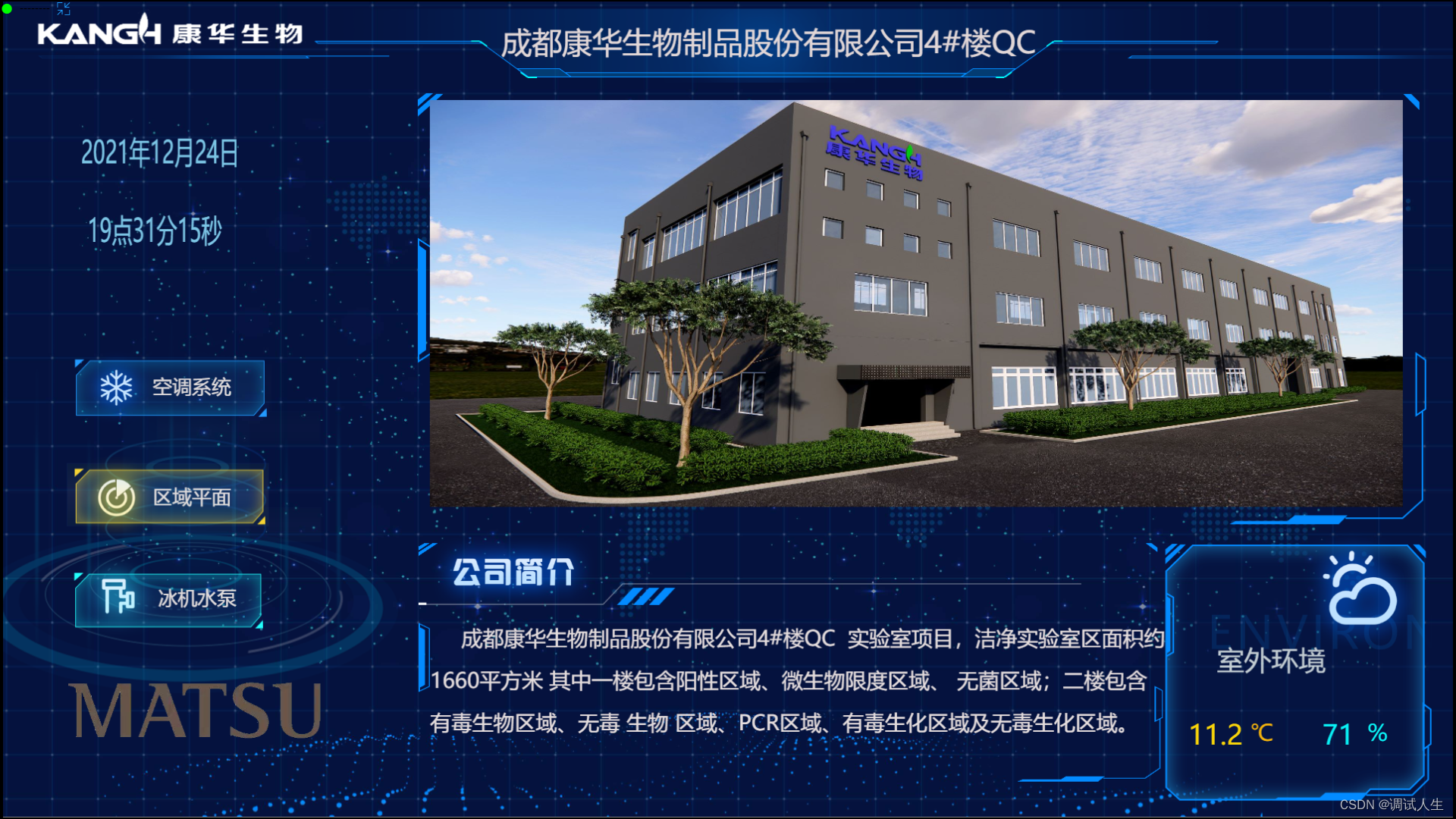

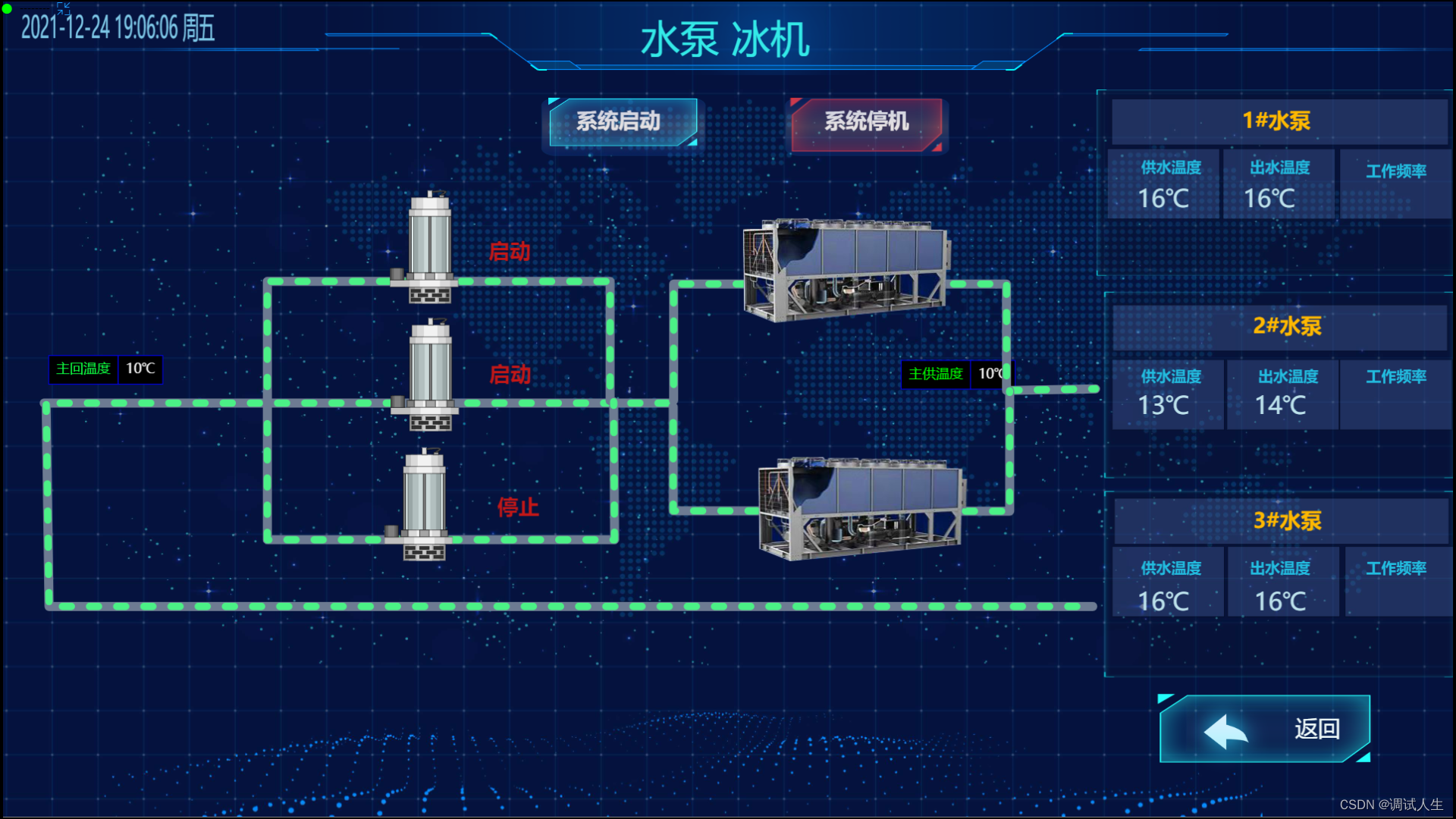

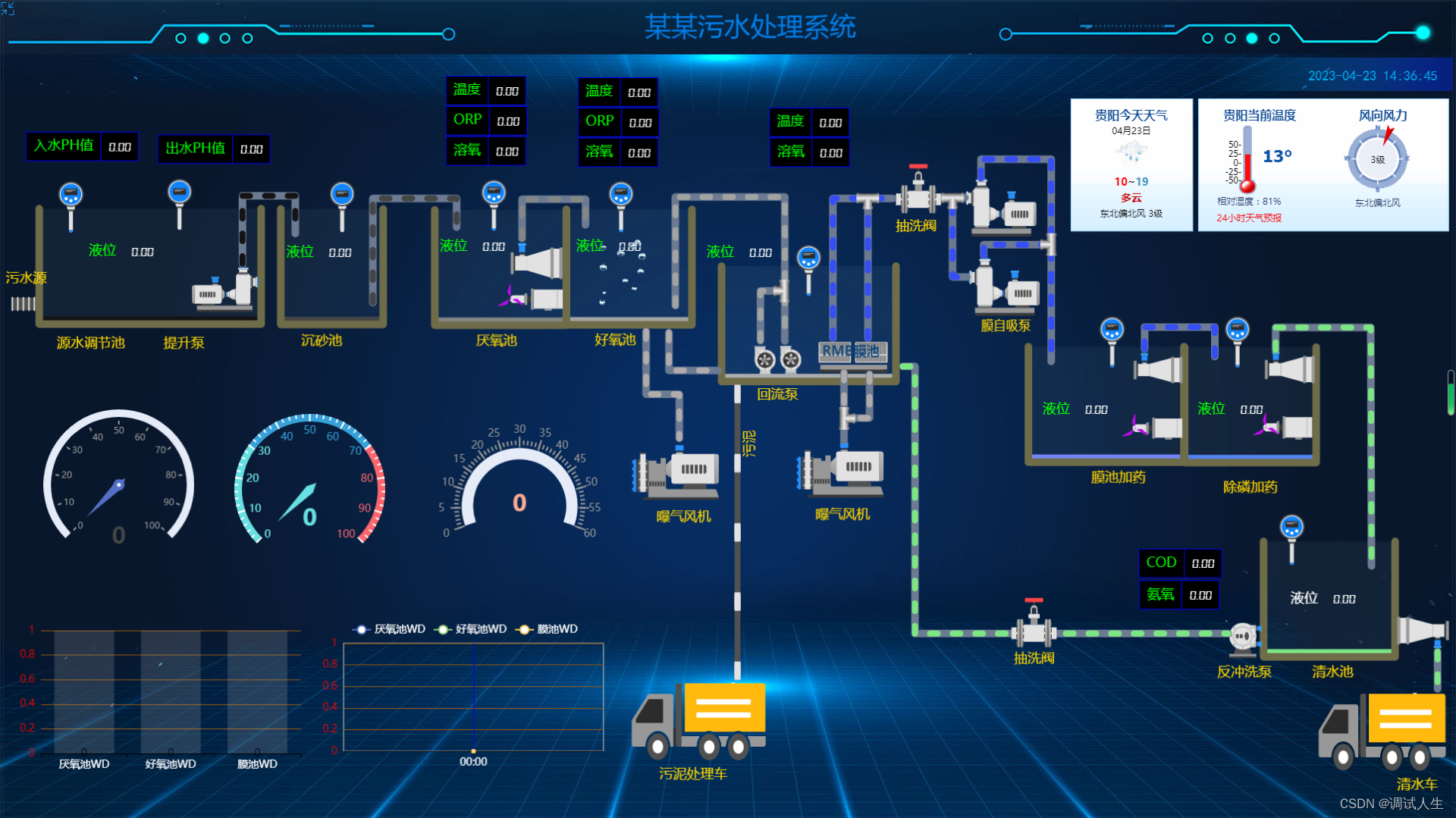

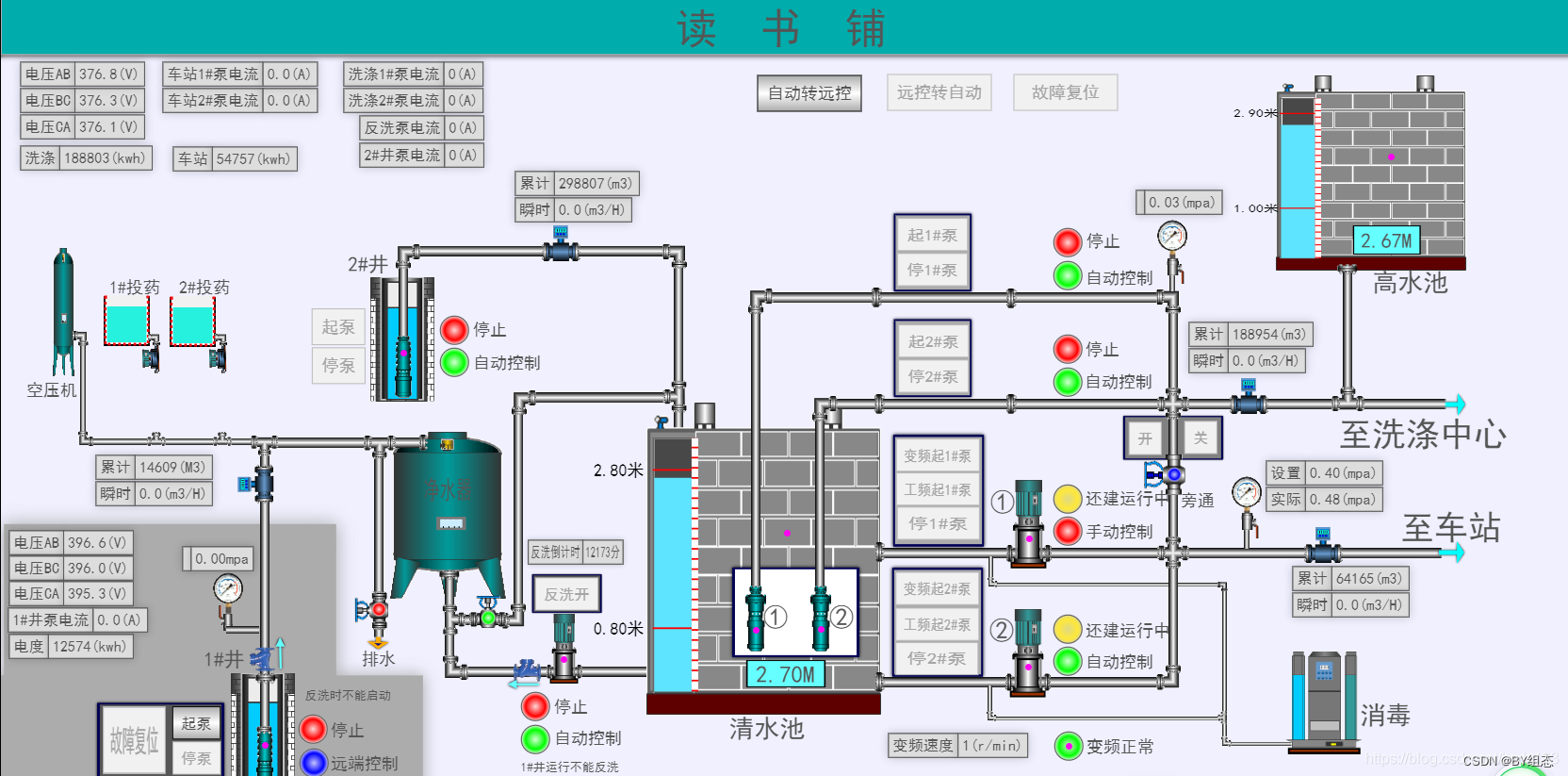

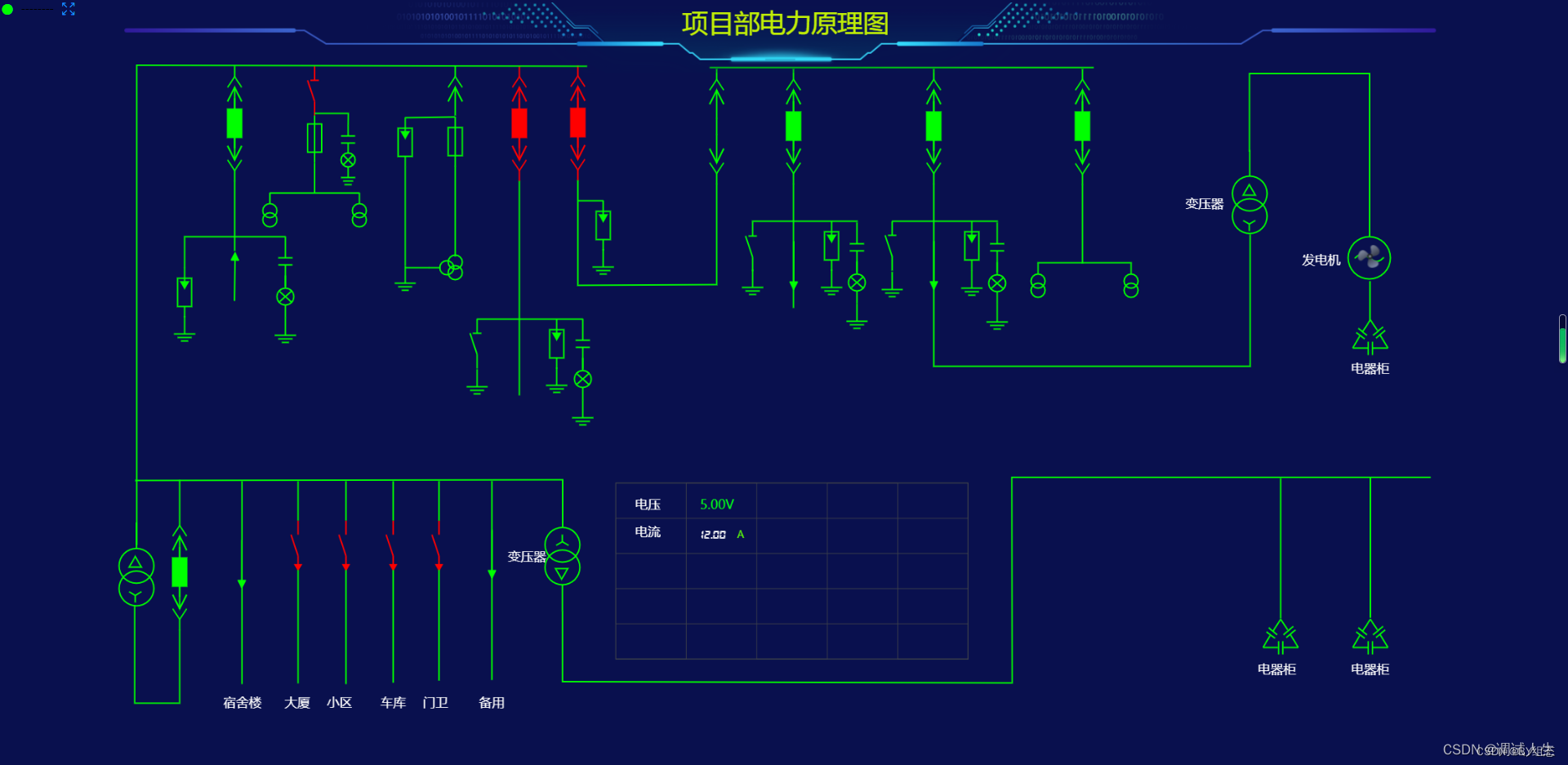

八、经典案例
