MATLAB实现离散傅立叶变换(DFT)例程

15 人参与  2024年10月30日 10:02  分类 : 《休闲阅读》  评论

点击全文阅读


本文还有配套的精品资源,点击获取 menu-r.4af5f7ec.gif

简介:本MATLAB例程为离散傅立叶变换(DFT)的仿真项目,提供了一个完整的工具,用以展示如何将离散时间信号转换到频域。通过包括生成数据、计算DFT、可视化结果和进行结果分析的各个步骤,该例程帮助用户深入理解DFT在信号处理中的应用。具体包含数据生成、调用内置 fft 函数进行频谱计算、绘制幅度谱和相位谱,并解释结果图表。对于需要掌握数字信号处理和MATLAB操作的专业人士和学生,这是一个宝贵的资源。 dft.rar_matlab例程_matlab_

1. MATLAB中DFT的实现

MATLAB提供了强大的数值计算和信号处理能力,其中离散傅里叶变换(DFT)是一个核心工具,广泛应用于频域分析。在MATLAB中,DFT可以通过多种方式实现,但最常见和最简单的方法是使用内置函数 fft 。通过执行快速傅里叶变换(FFT),MATLAB能够在O(NlogN)的时间复杂度内计算DFT,这比传统的O(N^2)的直接计算方法要高效得多。

在本章中,我们将逐步介绍如何在MATLAB中实现和使用DFT。首先,我们会探讨DFT的理论基础和数学推导,帮助读者建立坚实的理论基础。然后,我们将重点放在 fft 函数的使用上,包括基本语法、参数详解以及如何优化FFT的执行。通过这些介绍,即使是DFT的新手也能够熟练地在MATLAB环境中应用DFT进行信号分析。

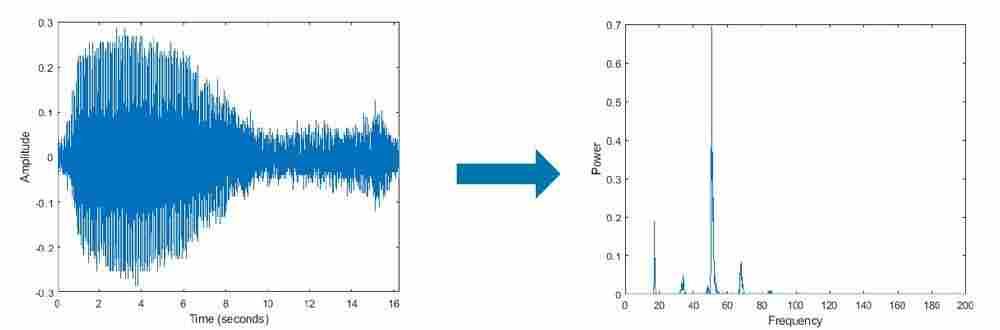

% 示例代码:计算并绘制一个简单信号的FFT频谱Fs = 1000;            % 采样频率t = 0:1/Fs:1-1/Fs;    % 时间向量f = 5;                % 信号频率signal = sin(2*pi*f*t); % 生成正弦信号% 使用fft计算信号的频谱L = length(signal);   % 信号长度Y = fft(signal);      % 计算FFTP2 = abs(Y/L);        % 双侧频谱P1 = P2(1:L/2+1);     % 单侧频谱P1(2:end-1) = 2*P1(2:end-1);% 频率向量f = Fs*(0:(L/2))/L;% 绘制频谱figure;plot(f,P1)title('Single-Sided Amplitude Spectrum of S(t)')xlabel('f (Hz)')ylabel('|P1(f)|')

上述代码展示了如何在MATLAB中生成一个简单的正弦信号并计算其FFT频谱。读者可以通过运行此代码来直观地理解DFT在MATLAB中的实现方式和结果表现。接下来的章节,我们将深入探讨DFT的理论背景和 fft 函数的高级用法,帮助读者掌握更深层次的信号分析技术。

2. DFT的基本概念与应用

2.1 DFT的理论基础

2.1.1 离散傅里叶变换的定义

离散傅里叶变换(Discrete Fourier Transform,简称DFT)是一种将时域离散信号转换到频域的数学方法。它能够将时域中的一个长度为N的复数序列 (x[n]) 映射为频域中的另一个长度为N的复数序列 (X[k]),其中 (n) 和 (k) 分别是时域和频域中的采样点索引。

DFT的数学表达式为: [X[k] = \sum_{n=0}^{N-1} x[n] \cdot e^{-\frac{j2\pi}{N}kn}]

这里 (e) 表示自然对数的底数,(j) 是虚数单位,(\frac{2\pi}{N}kn) 表示复指数函数中的相位因子。

2.1.2 DFT的应用背景与必要性

DFT是数字信号处理中的核心概念,其应用广泛,主要因为DFT允许我们在数字计算机上进行频率分析。现实世界中的许多信号处理任务,例如音频分析、图像处理、通信系统设计等,都依赖于频率域的表示。在没有DFT之前,信号处理主要局限于模拟电路,存在精确度和可重复性的问题。

通过将连续信号转换为离散序列,并应用DFT,可以得到离散频率成分的表示,进而分析信号的频率特性。这使得信号处理可以在计算机上实现,极大地提升了效率和精确度,也为现代数字信号处理技术的发展打下了基础。

2.2 DFT的数学推导

2.2.1 从连续傅里叶变换到离散傅里叶变换

连续傅里叶变换(Continuous Fourier Transform,CFT)是连续信号频率分析的基础工具,适用于无限长的连续时间信号。然而,由于计算机的离散性和有限性,直接在计算机上使用CFT存在挑战。因此,需要将CFT离散化,这就是DFT的由来。

假设我们有一个连续信号 (x(t)),其CFT定义为: [X(f) = \int_{-\infty}^{+\infty} x(t) \cdot e^{-j2\pi ft} dt]

将信号 (x(t)) 离散化,并假定采样周期为 (T),采样频率为 (f_s = \frac{1}{T}),则离散时间信号 (x[n]) 可以表示为: [x[n] = x(nT),\; n \in \mathbb{Z}]

CFT离散化后变为DFT。但如果直接进行离散化,会导致计算量过大。通过定义离散时间信号的周期性,可以使用DFT来近似CFT。

2.2.2 DFT的矩阵表达式

DFT可以被表示为一个矩阵乘法的形式,其中信号向量与变换矩阵相乘。对于长度为N的信号 (x[n]),其DFT (X[k]) 可以表示为:

[X = W \cdot x]

这里 (W) 是 (N \times N) 的DFT变换矩阵,其中 (W_{kn} = e^{-\frac{j2\pi}{N}kn}) 是矩阵的元素。(x) 是一个N维的时域信号列向量,(X) 是对应的频域信号列向量。

此矩阵形式有助于我们理解DFT的数学结构,并为优化DFT的计算提供了可能。实际上,快速傅里叶变换(Fast Fourier Transform,FFT)就是利用这种矩阵结构的特殊性质,将DFT的计算复杂度从 (O(N^2)) 降低到 (O(N \log N))。

2.3 DFT在信号处理中的角色

2.3.1 信号频域分析的重要性

频域分析提供了信号的另一种视角,这在许多信号处理应用中是至关重要的。例如,在语音处理中,频域分析有助于识别和增强特定频率的声音;在图像处理中,可以帮助识别和滤除噪声。

频域分析的另一个重要作用是能够揭示信号在时域中不易观察到的特性。例如,频率分量可以指明信号的周期性特征,帮助区分不同频率的信号成分。在物理科学和工程领域,频域分析常用于分析系统响应和频率特性。

2.3.2 DFT与信号处理的其他方法比较

DFT是信号处理中进行频率分析的基石,与之相关的还有其他几种频率分析技术。例如,短时傅里叶变换(STFT)和小波变换提供了时频分析的能力,而Z变换和拉普拉斯变换则在控制工程中得到应用。

与DFT相比,STFT通过对信号进行滑动窗口处理,可以分析信号在不同时间点的频率特性,而DFT仅能提供整个信号的全局频率特性。小波变换通过使用不同的小波基函数,可以在时频平面上提供更灵活的分析方式。

DFT作为其他变换的基础,其在理解和实现上往往更为简单。而这些方法虽然提供了更强大的分析能力,但计算复杂度通常更高,实现也更为复杂。因此,在选择适当的信号处理工具时,需要根据具体问题的需要来决定使用哪种技术。

3. fft 函数的使用与优化

在数字信号处理中,快速傅里叶变换(Fast Fourier Transform,FFT)是实现频谱分析的核心算法。FFT的出现极大地提高了离散傅里叶变换(DFT)的计算效率,使得对信号的频域分析变得实用。本章将深入探讨MATLAB中 fft 函数的使用、优化方法以及在实际问题中的应用案例。

3.1 fft 函数的基本使用

3.1.1 fft 函数的语法和参数

fft 函数是MATLAB内置的用于计算DFT的快速算法。其基本语法如下:

Y = fft(X)

这里 X 是输入信号的时域样本向量, Y 是变换结果的频域表示。 fft 函数还支持多维数组,这意味着可以处理多维信号的频域转换。

Y = fft(X, n)

其中 n 指定了变换点数,如果 n 大于 X 的长度, X 将用零填充至长度 n ;如果 n 小于 X 的长度,则仅计算 X 的前 n 点的FFT。

Y = fft(X, n, dim)

dim 参数用于指定在多维数组 X 中,哪一维的FFT需要被计算。如果不指定 dim ,则 fft 函数将对 X 的每一维分别进行FFT。

3.1.2 fft 函数与DFT的比较

在传统的DFT算法中,一个长度为 N 的序列需要 O(N^2) 的复杂度进行变换计算。而 fft 函数采用的Cooley-Tukey FFT算法可以将计算复杂度降低至 O(NlogN) ,这对于处理大规模信号具有重要意义。

3.2 fft 函数的进阶技巧

3.2.1 fft 函数的优化方法

在使用 fft 进行信号处理时,有一些技巧可以进一步优化性能:

内存预分配 :在循环中调用 fft 函数之前,预先分配足够的内存空间,可以减少MATLAB在每次迭代时重新分配内存的开销。

避免重复计算 :如果多个信号共享相同的变换点数 n ,预先计算 fft(n) 的结果,并在处理每个信号时重用它。

使用 fftshift 函数 :在某些应用中,例如信号频谱可视化时,需要将零频分量移动到频谱中心。 fftshift 函数可以帮助完成这一任务。

3.2.2 多维FFT的实现与应用

多维FFT是处理图像、视频和多通道信号的重要工具。在图像处理中,二维FFT可以用于边缘检测、图像增强等应用。在MATLAB中,对矩阵进行二维FFT只需调用:

Y = fft2(A)

其中 A 为输入的二维图像矩阵, Y 是其频域表示。进一步,可以使用 ifft2 函数进行二维逆FFT。

3.3 fft 函数在实际问题中的应用案例

3.3.1 音频信号处理实例

MATLAB的音频处理工具箱提供了丰富的音频读取和写入函数。结合 fft ,可以实现多种音频信号处理任务。例如,为了去除背景噪声,可以使用 fft 函数计算音频信号的频谱,识别并滤除噪声频率分量。

% 读取音频信号[x, Fs] = audioread('audio.wav');% 计算FFTN = length(x);X = fft(x, N);% 计算双边频谱P2 = abs(X/N);P1 = P2(1:N/2+1);P1(2:end-1) = 2*P1(2:end-1);% 绘制单边频谱f = Fs*(0:(N/2))/N;figure;plot(f,P1);title('Single-Sided Amplitude Spectrum of Audio');xlabel('Frequency (Hz)');ylabel('|P1(f)|');% 通过滤除噪声分量后再使用IFFT得到处理后的音频信号% ...

3.3.2 图像处理中的频域分析

图像处理中一个重要的步骤是通过频域分析来增强图像或者消除噪声。在频域中,图像的纹理和边缘表现为高频分量,而均匀区域表现为低频分量。通过应用低通滤波器和高通滤波器,可以分别实现图像的平滑处理和边缘锐化。

% 读取图像I = imread('image.jpg');I = rgb2gray(I);% 将图像转换到频域F = fft2(double(I));F_shifted = fftshift(F);% 设计低通滤波器H = fspecial('average', [5 5]);% 应用滤波器G = H .* F_shifted;% 返回时域G_shifted = ifftshift(G);IFiltered = real(ifft2(G_shifted));% 显示结果figure;subplot(1,3,1), imshow(I), title('Original Image');subplot(1,3,2), imshow(log(abs(F)+1),[]), title('Fourier Transform');subplot(1,3,3), imshow(IFiltered), title('Filtered Image');

通过这些基本和高级的技巧,我们可以有效地使用 fft 函数处理各种信号问题,并在实际应用中提升处理性能和结果质量。

4. 信号预处理技术

4.1 信号预处理的重要性

4.1.1 信号去噪的基本概念

信号去噪是信号预处理中的一个关键步骤,旨在消除或降低信号中的噪声成分,提高信号的质量。在现实世界的信号采集过程中,噪声是不可避免的,它会以各种形式出现,如环境干扰、电子设备产生的随机噪声等。去噪不仅对后续的信号分析和处理至关重要,而且能够提高信号分析的准确性。

去噪方法根据不同的理论基础可以分为频域和时域两大类。频域方法通过滤波器来减少噪声分量的频率成分,而时域方法则直接对信号样本进行操作,例如采用滑动平均、中值滤波等技术。在MATLAB中,信号去噪可以通过内置的 filter 函数或者更高级的函数如 wiener2 实现。

4.1.2 数据归一化和标准化

数据的归一化和标准化是另一种常见的信号预处理技术,目的是将信号的范围调整到一个特定的标准区间内,使得不同类型的信号能够在同一标准下进行比较和处理。归一化通常指将数据缩放到[0, 1]区间内,而标准化则是将数据调整为均值为0,标准差为1的分布。

这种处理方式在机器学习和模式识别中尤为常见,因为它们能够提高算法的收敛速度和处理效果。在MATLAB中,数据的归一化可以通过简单的数学变换实现,例如:

% 假设x是原始信号数据x_min = min(x);x_max = max(x);x_normalized = (x - x_min) / (x_max - x_min);

上述代码段中, x 是待归一化的信号数据, x_min x_max 分别是 x 中的最小和最大值。通过这种线性变换,数据 x 被缩放到[0, 1]区间内。

4.2 信号窗函数的应用

4.2.1 窗函数的选择与特性

在信号处理中,窗函数(Window Function)用于信号分析前的预处理,它能够减少频谱分析中的频谱泄露现象。窗函数本质上是一个时间域的权重函数,当它应用于信号的各个样本上时,可以使得信号在两端趋向于零,从而减少由于信号截断引入的非连续性所造成的频谱泄露。

不同的窗函数有着不同的特性和应用场景。例如,汉宁窗(Hanning)适用于平滑信号,而布莱克曼窗(Blackman)则能提供更佳的频率选择性。在选择窗函数时,需要根据信号的特性和分析目的进行权衡。

4.2.2 窗函数在信号处理中的实例

假设我们需要对一个含有噪声的周期信号进行频谱分析。如果不使用窗函数,该信号的频谱将会受到频谱泄露的影响,导致分析结果不准确。使用窗函数可以有效改善这一情况。

以下是使用MATLAB对信号进行窗函数处理的代码示例:

Fs = 1000;            % 采样频率(Hz)T = 1/Fs;             % 采样周期(s)L = 1500;             % 信号长度t = (0:L-1)*T;        % 时间向量% 生成一个信号f = 50;               % 信号频率为50 HzA = 0.7;              % 信号幅度signal = A*sin(2*pi*f*t);% 加入噪声signal = signal + 2*randn(size(t));% 应用汉宁窗window = hann(L);windowed_signal = signal .* window';% 执行FFTsignal_fft = fft(windowed_signal);% 计算双边频谱P2 = abs(signal_fft/L);% 计算单边频谱P1 = P2(1:L/2+1);P1(2:end-1) = 2*P1(2:end-1);f = Fs*(0:(L/2))/L;% 绘制频谱figure;plot(f, P1);title('Single-Sided Amplitude Spectrum of S(t)');xlabel('f (Hz)');ylabel('|P1(f)|');

4.3 信号的采样与量化

4.3.1 采样定理的理解与应用

采样定理(也称为奈奎斯特采样定理)是信号处理中的一个基础理论,它指出,如果想要从采样信号中无失真地恢复出原始连续信号,采样频率必须至少是信号最高频率的两倍,即奈奎斯特频率。在实际应用中,确保采样定理得到满足是至关重要的,因为一旦采样频率低于信号的奈奎斯特频率,就会引入混叠现象,造成信号的不可恢复失真。

MATLAB中没有直接函数来实现采样定理,但是可以通过设置合适的采样频率来避免混叠。例如,当分析一个最高频率为 f_max 的信号时,采样频率应该至少设定为 2*f_max

4.3.2 量化误差的处理方法

量化误差是采样过程中由于将连续信号转换为离散信号而引入的误差。这种误差通常发生在信号从模拟形式转换为数字形式时,即模数转换(A/D转换)过程。量化误差的大小与信号的量化级数成反比,量化级数越多,量化误差越小。

在MATLAB中,可以使用 int16 int32 等函数将信号量化到不同的位深度,以减少量化误差。量化位数越高,对应的量化误差越小,信号的动态范围也越广。但在硬件资源有限的情况下,需要在信号质量与资源消耗之间做出权衡。

% 量化信号示例signal = rand(1, 1000);  % 生成一个随机信号quantized_signal = int16(signal * 32767);  % 量化到16位深度

在上述代码中, signal 是一个随机生成的信号,通过乘以32767(即2^15 - 1),模拟了将信号量化的操作。然后,使用 int16 函数将信号量化到16位深度。注意,这里我们假设了信号的最大幅度是1,实际应用中应根据信号的实际幅度来设置适当的量化范围。

5. 频谱分析(幅度谱与相位谱)

5.1 频谱分析的基础知识

5.1.1 频谱分析的原理

频谱分析是信号处理的核心技术之一,它涉及将信号从时域转换到频域以揭示其频率组成。频谱分析的原理基于傅里叶理论,即任何周期信号都可以分解为一系列正弦波的叠加,这些正弦波具有不同的频率、幅度和相位。

频谱分析通常涉及以下步骤:

信号采样 :将连续信号转换为数字形式,这一步骤在模拟信号处理中尤为重要。 时域到频域的转换 :使用DFT或FFT算法将信号从时域转换到频域。 频域分析 :分析得到的频率分量,可以包括幅度谱和相位谱的分析。

幅度谱表示每个频率成分的幅度大小,而相位谱则展示了信号在每个频率成分上的相位偏移。

5.1.2 幅度谱与相位谱的计算方法

在MATLAB中,幅度谱和相位谱可以通过执行 fft 函数得到的复数结果计算得出。对于一个信号 x ,其FFT结果 X 可以表示为:

X = fft(x);

幅度谱可以通过以下代码计算:

amplitude_spectrum = abs(X); % 计算每个频率成分的幅度

相位谱则可以使用 angle 函数得到:

phase_spectrum = angle(X); % 计算每个频率成分的相位

为了得到更精确的频率分辨率,通常会使用FFT算法的结果乘以样本长度 N (如果信号长度等于 N ),并将结果除以采样频率 Fs

5.1.3 使用MATLAB实现幅度谱与相位谱的可视化

以下是MATLAB代码示例,用于可视化信号的幅度谱和相位谱:

Fs = 1000; % 采样频率t = 0:1/Fs:1-1/Fs; % 信号时间向量f = 5; % 信号频率x = sin(2*pi*f*t); % 信号N = length(x); % 信号长度X = fft(x); % FFT变换X = fftshift(X); % 频率轴中心化f = (-N/2:N/2-1)*(Fs/N); % 频率轴向量figure;subplot(2,1,1); % 幅度谱plot(f, abs(X));title('幅度谱');xlabel('频率 (Hz)');ylabel('|X(f)|');subplot(2,1,2); % 相位谱plot(f, angle(X));title('相位谱');xlabel('频率 (Hz)');ylabel('∠X(f)');grid on;

这段代码首先生成一个正弦波信号,并计算其FFT。然后,它创建了一个频率轴,并分别绘制了幅度谱和相位谱。 fftshift 函数用于将零频率分量移至频谱的中心。

5.2 幅度谱和相位谱的应用

5.2.1 在信号失真分析中的应用

幅度谱和相位谱在分析信号失真方面具有重要作用。幅度谱可以帮助我们识别信号中频率成分的强度变化,而相位谱则揭示了这些成分之间的时间关系。例如,如果一个信号在某些频率上的幅度异常低或高,或者相位突变,这可能指示了信号在传输或处理过程中受到了干扰或失真。

5.2.2 在通信系统中的应用

在通信系统中,幅度谱和相位谱对于理解信号传输的完整性和有效性至关重要。幅度谱可以用来评估信号功率在不同频率上的分布,而相位谱可以用来检测和纠正信号在传输过程中可能发生的相位失真。这在正交频分复用(OFDM)等现代通信技术中尤为关键,因为它们依赖于多载波的精确相位对齐来有效传输数据。

5.3 频谱分析的可视化技术

5.3.1 MATLAB中的频谱可视化工具

MATLAB提供了强大的工具来可视化频谱分析的结果。 fft 函数是基本工具,但MATLAB还包含诸如 spectrogram periodogram 等更高级的函数,它们可以提供时频分析和功率谱密度估计。

[S,F,T,P] = spectrogram(x,[],[],N,Fs);figure;surf(T,F,10*log10(P),'EdgeColor','none');axis xy; axis tight; view(0, 90); % 三维视图xlabel('时间 (s)');ylabel('频率 (Hz)');zlabel('功率/频率 (dB/Hz)');

上面的代码段使用了 spectrogram 函数来计算信号的短时傅里叶变换,并创建了一个三维表面图来可视化时频表示。

5.3.2 高级频谱分析方法的介绍

除了传统的频谱分析方法,还有许多高级的频谱分析方法,例如小波变换,它提供了在不同尺度上分析信号频率特性的能力。小波变换特别适合于分析非平稳信号,因为它可以揭示信号在不同时间点的频率内容。

.wav = cwt(x, Fs);contour(abs.wav)); % 绘制小波变换的幅度谱

该代码段使用MATLAB的连续小波变换函数 cwt ,绘制了一个信号的小波幅度谱。这种方法在分析具有动态频率特性的信号时非常有用。

通过本章节的介绍,我们深入了解了频谱分析的基础知识,包括幅度谱与相位谱的计算和应用,以及如何利用MATLAB进行可视化展示。频谱分析在信号处理中的作用是不可替代的,它帮助我们从信号中提取关键信息,对于通信系统、音频处理、图像分析等领域有着广泛的应用。

6. 结果可视化和分析方法

6.1 MATLAB中的绘图基础

6.1.1 常用的绘图函数与技巧

在MATLAB中,绘图是分析和展示数据的直观方式。基本的绘图函数如 plot 用于绘制二维图形,而 meshgrid mesh surf contour 用于三维图形。此外, bar histogram 等函数用于创建柱状图和直方图,适用于统计分析。

为了更精确地控制图形的表现,MATLAB提供了一系列绘图选项。例如,可以调整线条的颜色、类型和宽度,添加图例、标题和轴标签,以及使用 hold on hold off 命令来在同一张图中绘制多个数据集。

6.1.2 二维与三维图形的绘制

二维图形是最常见的数据可视化方法之一。在MATLAB中,使用 plot 函数可以轻松地绘制基本的二维图形,如下例所示:

x = 0:0.01:10;y = sin(x);plot(x, y);title('Sine Wave');xlabel('Time (s)');ylabel('Amplitude');

上述代码生成了一个正弦波的图像,其中x轴代表时间,y轴代表振幅。对于三维图形,MATLAB同样提供了强大的工具来展示数据的三维关系。如使用 meshgrid 函数创建网格点,再用 surf 函数绘制三维曲面。

[X, Y] = meshgrid(-10:0.5:10, -10:0.5:10);Z = sin(sqrt(X.^2 + Y.^2));surf(X, Y, Z);xlabel('X');ylabel('Y');zlabel('Z');

上述代码绘制了一个三维曲面上的正弦波,展示了X和Y平面上的振幅分布。

6.2 结果分析的统计方法

6.2.1 基本的统计分析工具

MATLAB提供了丰富的统计分析函数。最基本的如 mean median std corrcoef 等可以计算均值、中位数、标准差和相关系数。这些函数的使用简单直观:

data = [1, 2, 3, 4, 5];mean_value = mean(data);median_value = median(data);std_dev = std(data);

上述代码计算了一组数据的均值、中位数和标准差。

6.2.2 信号处理中的高级统计技术

在信号处理领域,统计分析工具能够帮助识别信号的特性,如信号的统计分布、噪声水平等。例如,通过计算信号的自相关或互相关函数,可以评估信号与其自身或另一个信号之间的相关性。MATLAB中的 xcorr 函数可以方便地进行这些分析。

signal = randn(1, 1000); % 生成一个随机信号[acor, lag] = xcorr(signal);plot(lag, acor);title('Autocorrelation');xlabel('Lag');ylabel('Autocorrelation Coefficient');

此代码段生成了一个随机信号的自相关图,可以帮助我们分析信号的周期性或重复模式。

6.3 结果的解释与应用

6.3.1 结果解释的逻辑框架

在获取了信号处理的结果之后,解释这些结果需要基于其背后的理论和经验。例如,对于频谱分析,幅度谱的峰值通常指示了信号中的主要频率成分。而相位谱则可以提供有关信号如何随时间变化的细节信息。

进行结果解释时,需要考虑数据的采集条件、信号处理方法的适用性、可能的干扰和噪声等因素。此外,结合实际应用场景的背景知识也很重要,比如在音频处理中,低频分量可能代表基频,高频分量可能代表谐波或噪声。

6.3.2 将分析结果转化为实际应用案例

将分析结果转化为实际应用是信号处理的最终目的。比如,在音频信号处理中,如果发现某个频率范围内存在失真,可以通过滤波器去除这些频率成分,以改善音质。在通信系统中,频谱分析结果可以帮助设计更有效的调制解调方案,或者进行频谱资源的合理分配。

% 假设有一个失真的音频信号distorted_signal = load('distorted_audio.mat'); % 加载失真音频信号% 进行FFT分析Y = fft(distorted_signal);L = length(distorted_signal);P2 = abs(Y/L);P1 = P2(1:L/2+1);P1(2:end-1) = 2*P1(2:end-1);% 绘制频谱f = (0:L/2)*(fs/L);plot(f, P1);title('Single-Sided Amplitude Spectrum of Distorted Audio Signal');xlabel('Frequency (Hz)');ylabel('|P1(f)|');% 设计一个滤波器去除特定频率filter_order = 6; % 滤波器阶数cutoff_frequency = 2000; % 截止频率[b, a] = butter(filter_order, cutoff_frequency/(fs/2), 'low');% 应用滤波器filtered_signal = filter(b, a, distorted_signal);% 保存处理后的音频audiowrite('filtered_audio.wav', filtered_signal, fs);

上述代码段展示了如何加载一个失真的音频信号,进行频谱分析,并设计一个低通滤波器来去除高频噪声,最终保存处理后的音频信号。

通过实际案例展示信号处理结果的解释和应用,可以更具体地理解分析的价值和重要性。这种应用实例能够帮助读者将理论与实践相结合,提高解决实际问题的能力。

7. 综合应用案例分析

7.1 多信号频谱分析案例

在处理真实世界中的信号时,往往不只是一个单一的信号,而是多个信号的组合。这些信号可能是由不同的源产生的,或者是由于环境噪声和设备特性引起的信号变化。在这一部分,我们将探讨如何对复杂信号进行频谱分析,并处理常见的问题,例如频谱泄露。

7.1.1 复杂信号的处理流程

处理复杂信号首先需要确定信号的组成以及每个信号的特性。以下是处理流程的步骤:

信号采集 :首先获取混合的信号数据。 信号预处理 :应用去噪、窗函数等技术对信号进行预处理,减少不必要的干扰。 频谱分析 :对预处理后的信号使用 fft 等工具进行频谱分析。 频谱泄露处理 :采用合适的窗函数减少频谱泄露。 结果解释 :分析频谱数据,提取有用信息,如频率成分、幅度等。 后续处理 :根据需要对信号进行进一步的处理,如滤波、信号增强等。

7.1.2 频谱泄露与窗函数的选择

频谱泄露是当信号的频率成分与FFT分辨率不匹配时出现的现象。为了解决频谱泄露的问题,我们需要选择合适的窗函数。以下是几种常用的窗函数及其特性:

矩形窗 :具有最好的频率分辨率,但其幅度旁瓣较大,容易产生泄露。 汉宁窗 :减少旁瓣幅度,但会略微降低频率分辨率。 汉明窗 :在旁瓣抑制和主瓣宽度之间提供一个平衡。 布莱克曼窗 :提供了更低的旁瓣水平,但以牺牲主瓣宽度为代价。

在MATLAB中,可以使用 hann , hamming , 和 blackman 等函数来生成上述窗函数。

7.2 高级信号处理技术应用

7.2.1 短时傅里叶变换(STFT)的使用

STFT是分析非平稳信号的有力工具。它通过将信号分割成小段,对每一小段信号分别进行傅里叶变换,从而获得信号的时间-频率表示。

在MATLAB中实现STFT的一种简单方式是使用 spectrogram 函数:

% 加载信号load handel;% 计算STFT[spec,f,t] = spectrogram(y, 512, 500, 512, Fs);% 绘制频谱surf(t,f,10*log10(spec), 'EdgeColor', 'none');xlabel('Time (s)');ylabel('Frequency (Hz)');zlabel('Power/Frequency (dB/Hz)');

7.2.2 小波变换在信号处理中的应用

小波变换是一种多尺度分析技术,它在分析瞬态信号或非平稳信号方面表现突出。小波变换可以将信号分解为不同尺度的小波,并保留时间信息。

MATLAB提供了 cwt dwt 等函数来进行连续和离散小波变换。以下是使用 cwt 的一个例子:

% 创建信号t = linspace(0,1,1000);x = cos(2*pi*200*t).*(t>=0.5)+sin(2*pi*400*t).*(t<0.5);% 进行连续小波变换[wt,f] = cwt(x, 1000, 'morse');% 绘制小波图surface(t,f,abs(wt));colormap('jet');axis tight;shading flat;xlabel('Time');ylabel('Scaling factor');title('Wavelet transform of a signal');

7.3 案例总结与拓展思考

7.3.1 案例中遇到的问题与解决方案

在处理复杂信号时,可能会遇到各种问题,如频谱泄露、非平稳信号的准确时频表示等。通过选择合适的窗函数和运用高级信号处理技术,如STFT和小波变换,我们可以有效地处理这些问题。

7.3.2 信号处理的未来发展方向

随着技术的发展,信号处理领域也在不断进步。目前的发展方向包括:

深度学习在信号处理中的应用 复杂信号与噪声抑制技术的发展 实时信号处理技术的提升 能耗高效的信号处理硬件

以上这些方向正引领信号处理技术的未来,为处理更加复杂和多样化的信号提供了可能。
