前言
两种USB转串口通信硬件设计方案，采用CH340N芯片
一、CH340N
根据CH340的芯片手册，可以查阅到CH340N不需要外接晶振，外围电路更简单
二、引脚接法

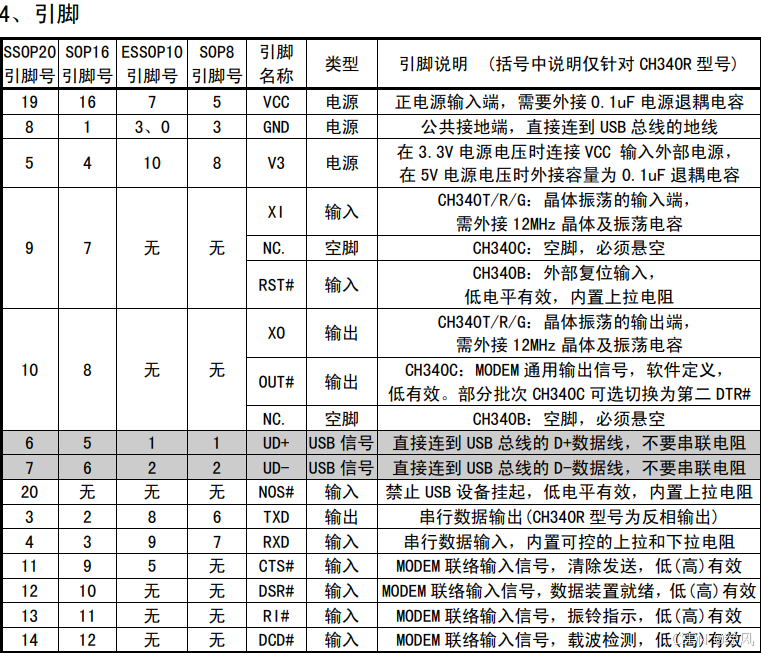

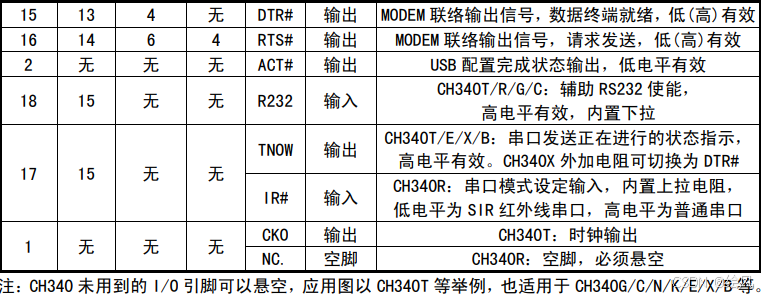

芯片手册并未给出典型应用电路，但给出了引脚表，如下（CH340N是SOP8封装，我们只需关注SOP8引脚号）：
三、两种接法

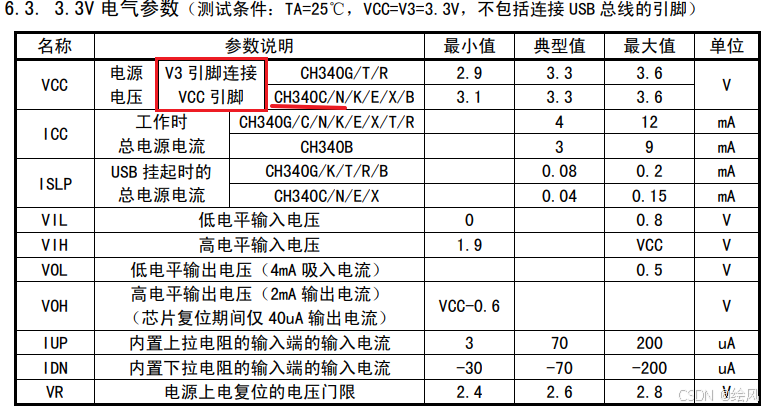

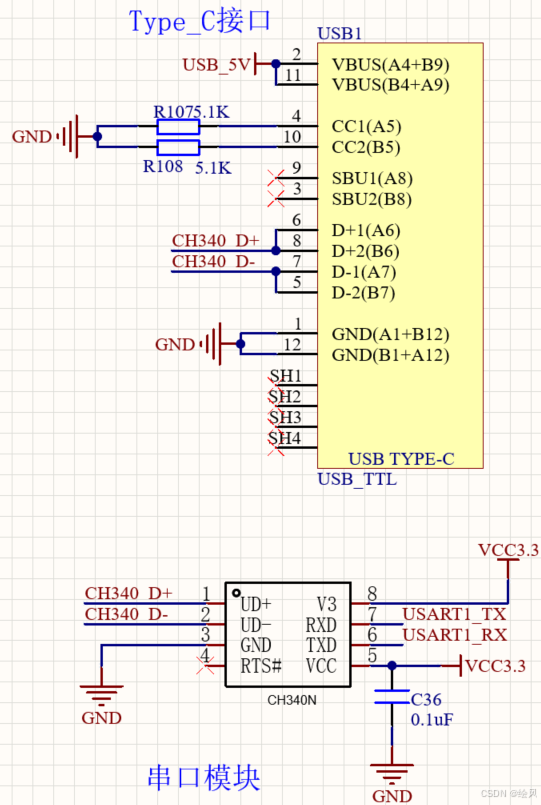

1.接3.3V电源
参考如下：

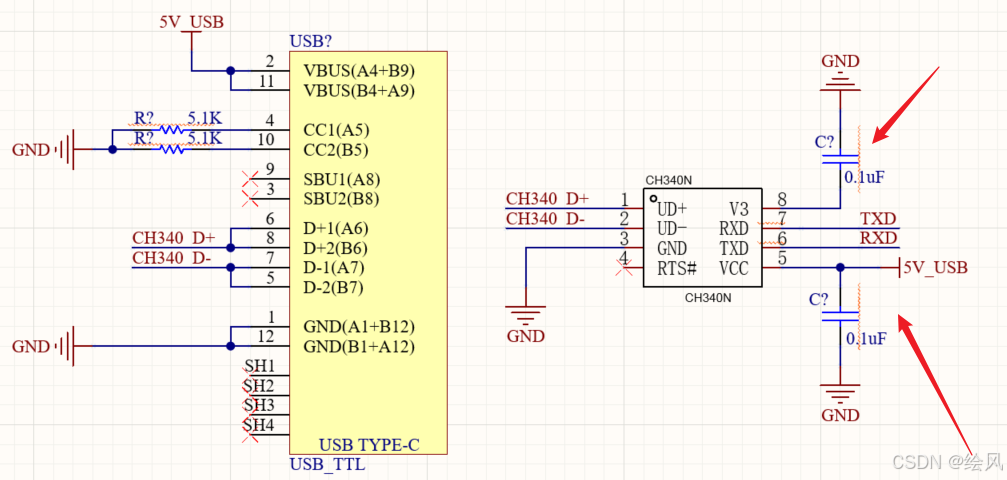

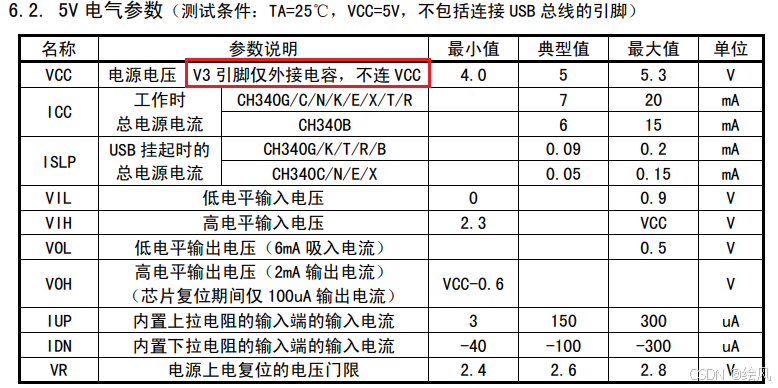

2.接5V电源
参考如下：
总结
文章主要区分了串口通信电路中CH340N在接3.3V和5V时的两种不同设计方案
