? 前言

? 上一篇博客 【Linux】文件IO深度解析：文件描述符与重定向的奥秘 讲的 FILE 也是文件，是打开文件。那么未被打开文件，也是放在磁盘上，磁盘上有大量的文件也是必须被静管理的，方便我们随时打开，这也是文件系统。文件系统既要管理动态打开文件，又要管理静态未被打开文件。文件是放在磁盘的，我们对于磁盘是陌生的。下面我们就会先了解硬件 – 磁盘，然后再来学习文件系统。

一： ? 磁盘的物理结构

硬盘是什么样子：

磁盘是如何动的：

? 磁头摆动和盘片旋转是通过马达控制的，我们可以通过硬件电路组成伺服系统给磁盘发二进制指令，然后让磁盘定位去寻址某个特定的区域，然后从磁盘上读取数据。磁盘和磁头都有两面，两面都是可以进行读写数据的。

? 磁头和盘片是没有接触的！他们的距离就像一架波音757隔着1米的距离在飞行。而且磁盘是不能有一点灰尘的，就好像飞机飞行前没有障碍物一样。所以磁盘必须得防止抖动，一旦磁头和盘面接触就会使得盘面刮花，丢失数据

? 硬件上保存二进制，是跟对应的设备有关，寄存器和内存是通过触发器电脉冲，对硬件设备进行带点或者失电，通过电路的有无来代表二进制。每一个寄存器触发器存储单元，每一个单元都是硬件电路，他们都可以进行存放电的。。

? 在不同的设备，表示二进制的方式也是不同的，在网络里面通过信号的有无，通过信号的疏密来表示 01。

? 这里可以理解磁头通过带放电，对磁盘某一个位置进行 N/S 极互换，就完成了 0/1 的写入，如果需要写入 512比特位，就相当于触电 523 次。-- 磁化技术

二： ? 磁盘的存储结构

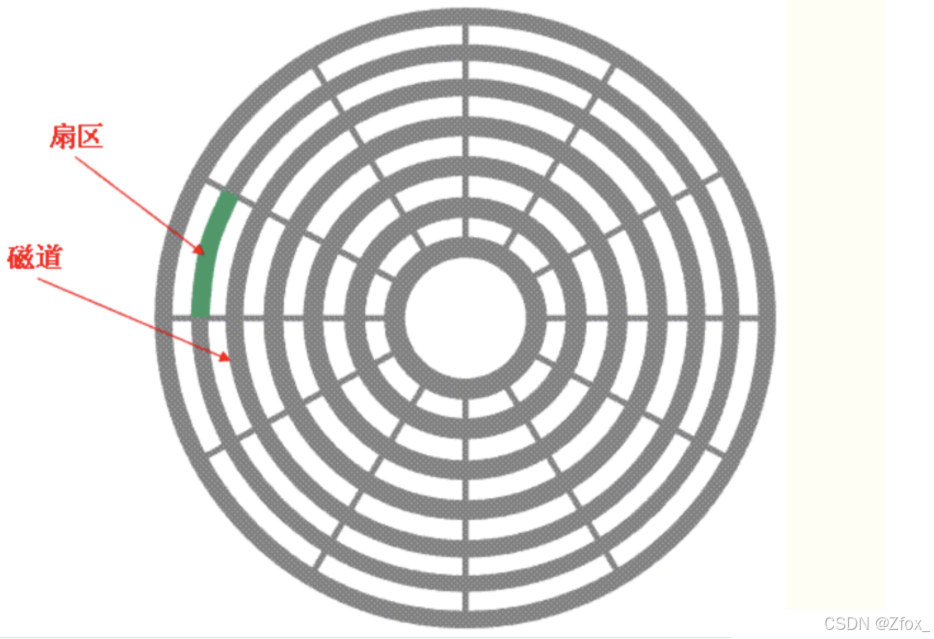

? 我们看到盘面是非常光滑的，但是在放大下，磁道和磁道之间是有间隙的。在微观下，一个扇区可存大量的电子。

磁盘寻址的基本单位是扇区（512byte），虽然越靠近圆心外侧面积越大，但是可以通过工艺进行不同扇区的密度大小进行调解，所以每个扇区存储都是512 byte。不考虑其他情况。

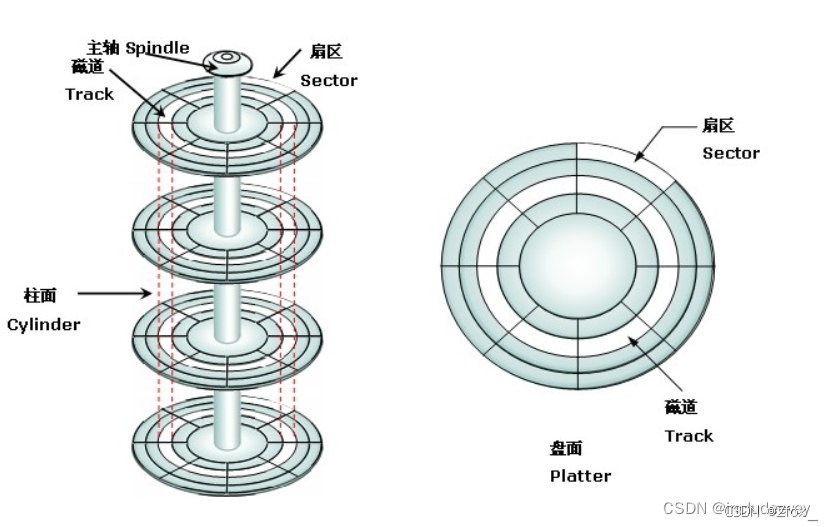

在单面中定位一个扇区：

磁头来回摆动确认磁道，盘片旋转确定扇区。

在立体视图中，有的时候会磁道就等于柱面，磁头和扇面不变。磁头是共同进退的 - 同时进行寻找磁道。

在磁盘中定位一个扇区：

先定位在哪一个磁道，再定位磁头（盘面），最后定位在那个扇区。

三： ? 磁盘的逻辑结构

当把磁带扯直，我们就可以把它看成一条瘦长的矩形，这条矩形中存放这数据。磁盘其实也是一样，我们将磁盘中磁道拉直，也就变成矩形，里面存在着大量的数据。我们就可以把它想象成线性结构。

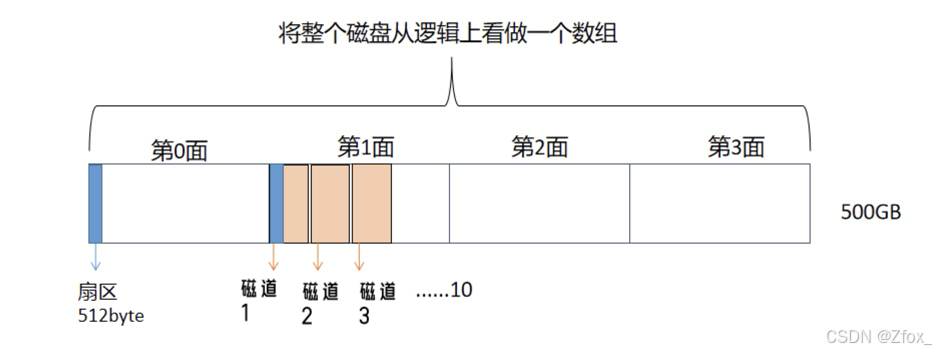

? 上述是对于一条磁道，那么多块磁盘呢？一般电脑选择的500GB，500GB是可以分盘的CDEF。那么我们就可以抽象化将不同盘面想象成一块数据，整个磁盘看做一个数组 sector arr[n]，这样就方便对磁盘进行管理。

对磁盘进行管理就变成了对数组进行管理。CHS寻址模式将硬盘划分为柱面(Cylinder)、磁头（Heads）、扇区(Sector)。那在操作系统中我们就可以通CHS进行查找（方法）。

访问一个扇区是512字节，如果将磁盘的访问的基本单位设置512字节，对于IO访问来说效率太低，一般是对8个扇区进行同时访问，OS内的文件系统定制的进行多个扇区的读取4KB为基本单位即使是指向读取/修改1bit,那么必须将4KB load内存，进行读取或者修改，如果必要，在写回磁盘

内存是被划分成为了4KB大小的空间–页框；磁盘中的文件尤其是可执行文件是按照4KB大小划分好的块–页帧，磁盘向内存拷贝数据，实质也是页帧将数据拷贝到页框中。

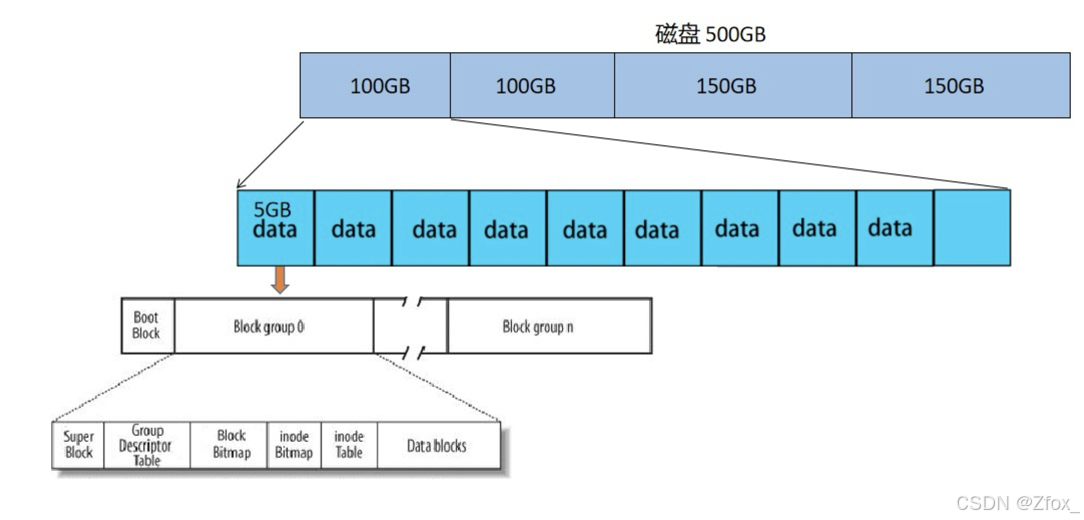

不管是拷贝数据还是修改数据，那么最开始都是需要将数据管理起来，这里我们通过分治的思想，一级一级的到向下一层减少管理空间，我们将最底层管理，对于上层而言也就是重复的工作了。所以理解文件管理我们就开始从这5GB开始（自定义5GB）。

四： ? 理解文件系统（重）

我们使用ls -l的时候看到的除了看到文件名，还看到了文件元数据。

[lisi@hcss-ecs-a9ee lesson22]$ ls -ltotal 8-rw-rw-r-- 2 lisi lisi    0 Oct 20 16:00 file-hard.linklrwxrwxrwx 1 lisi lisi    8 Oct 20 16:03 file-soft.link -> file.txt-rw-rw-r-- 2 lisi lisi    0 Oct 20 16:00 file.txtdrwxrwxr-x 3 lisi lisi 4096 Oct 21 20:00 otherdrwxrwxr-x 3 lisi lisi 4096 Oct 21 19:47 stdio

每行包含7列：

-rw-rw-r--    2       lisi     lisi    0    Oct 20 16:00   file-hard.link  模式     硬链接数   文件所有者   组     大小   最后修改时间        文件名

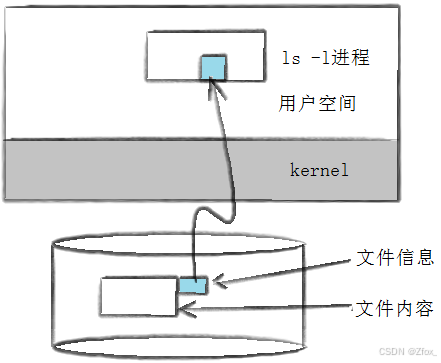

ls -l 读取存储在磁盘上的文件信息，然后显示出来，为什么它能分开显示呢？我们知道：

文件 = 内容 + 属性

? linux的文件属性和文件内容是分批储存的，如下所示：

一个文件属性的，文件的大小，权限，等等信息在都在Inode中。

其实这个信息除了通过ls -l方式来读取，还有一个stat命令能够看到更多信息

[lisi@hcss-ecs-a9ee lesson22]$ stat test.c   File: ‘test.c’  Size: 0             Blocks: 0          IO Block: 4096   regular empty fileDevice: fd01h/64769d    Inode: 656174      Links: 1Access: (0664/-rw-rw-r--)  Uid: ( 1005/ hongxin)   Gid: ( 1005/ hongxin)Access: 2023-01-16 15:44:36.036230458 +0800Modify: 2023-01-16 15:44:36.036230458 +0800Change: 2023-01-16 15:44:36.036230458 +0800Birth: -

在这里也显示I/O块为4kb，也就再次证实磁盘的访问的基本单位4kb（大多数操作系统）。

上面的执行结果有信息需要解释清楚 inode，为了能解释清楚inode我们先简单了解一下文件系统。我们也知道了解文件系统就应该了解最底层这空间大小：

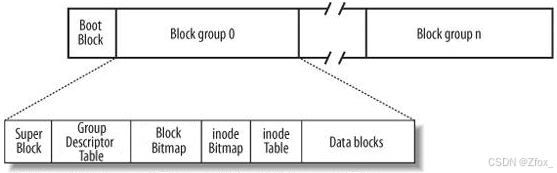

Linux ext2文件系统，上图为磁盘文件系统图（内核内存映像肯定有所不同），磁盘是典型的块设备，硬盘分区被 划分为一个个的block。一个block的大小是由格式化的时候确定的，并且不可以更改。

启动块-Boot Block：大小就是1kB，由PC标准规定，用来存储磁盘分区的信息和启动信息，任何文件系统都不能使用该块。（如果这个块损坏，整个文件系统也就启动不起来了）。操作系统的开机，加电，启动相关的信息都是在这个块中的。

Block Group：ext2文件系统会根据分区的大小划分为数个Block Group。而每个Block Group都有着相同的结构组成。

超级块（Super Block）：存放文件系统本身的结构信息。记录的信息主要有：bolck 和 inode的总量，未使用的 block 和 inode 的数量，一个 block 和 inode 的大小，最近一次挂载的时间，最近一次写入数据的时间，最近一次检验磁盘的时间等其他文件系统的相关信息。Super Block 的信息被破坏，可以说整个文件系统结构就被破坏了。

inode 节点表:存放文件属性 如 文件大小，所有者，最近修改时间等

正常情况下，保存的整个文件系统的信息不应该放在分区的最开始吗，为什么会在多个分组中存在呢，这里是为了备份，当文件受损时，就可以将其他分组的Super Block拷贝到当前，文件系统就得到恢复。

在学习下面内容之前，我们还是得对文件内容和属性深一步挖掘。我们知道文件是有文件内容和属性构成的，文件属性和文件内容是分批存储的。

文件内容：

data block就是存放文件内容，它的特性就是随着应用类型的变化，大小在变化。

文件属性：

ionde就是用来存储文件属性的，inodo属性信息不仅仅包括文件大小,属主,用户组,文件权限,修改时间,类型。还包含指向文件实体的指针功能,但是inode里面不包含文件名。inode的大小也是固定的。ionde为了区分彼此，每个inode都有自己的ID。

通过输入ls -li，我们发现他们文件的inode是不一样的。

[lisi@hcss-ecs-a9ee lesson22]$ ls -litotal 0926813 -rw-rw-r-- 1 hongxin hongxin 0 Jan 16 19:49 log.txt926812 -rw-rw-r-- 1 hongxin hongxin 0 Jan 16 19:47 test.c

inode表（inode Table） ：

保存了分组内部所有可用的（已经使用+未被使用）inode。当我们创建一个文件时，第一时间找的就是inode Table，将文件属性如文件大小，所有者，最近修改时间等存放在这个表中。

inode位图（inode Bitmap）：

每个bit表示一个inode是否空闲可用。

例如：0000001

位图中比特位的位置和当前文件对应的inode位置是一一对应的。比特位的位置代表的是它是第几个inode，比特位为0 ，代表inode未被占用，比特位为1，代表inode被占用。通过比特位的偏移位置去找inode Table去找到该inode（inode自己的编号），增加属性等操作 。

块位图（Block Bitmap）：

Block Bitmap中记录着Data Block中哪个数据块已经被占用，哪个数据块没有被占用

块组描述符GDT（Group Descriptor Table）：对应分组的宏观的属性信息，

查找文件属性和内容原理

如何查找文件属性和内容，首先我们需要知道inode编号是如何形成的：

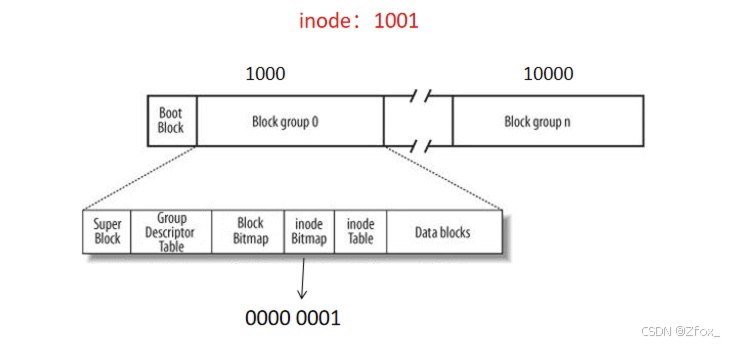

每个区都有自己编号，例如：Block group 0-Block group n: 1000-10000 ,每个区都有自己的组，组会通过比特位图进行增加值，例如：起始1000，当新建一个inode，那么比特位图就加1：1001，你从01也可以得知在inode table中，它是第一个建立的ionde。

查找文件属性：实质就是从文件中找到inode编号，然后通过inode编号找到inode Table。

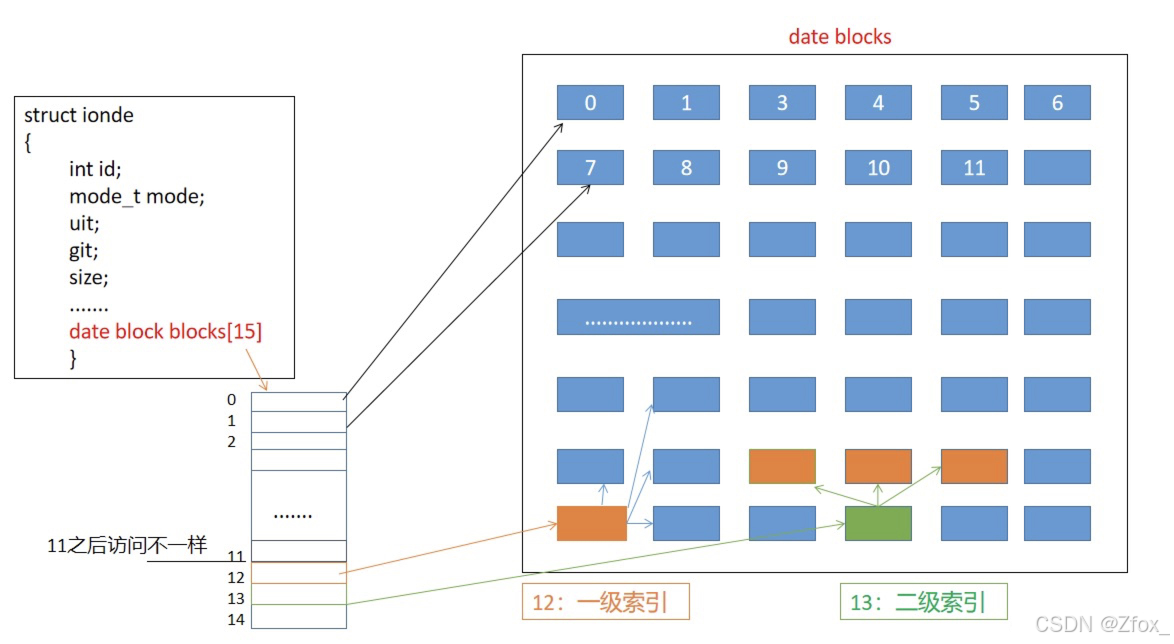

我们知道ionde Table后，又是如何通inode查找dateblocks呢？如图所示：

在struct_ionde中，通过data数组找到相应的数据块，这里特别需要注意的是，0-11是特指，而12-14是泛指。例如12指向一个数据块，这块数据块可以指向其他块数据块，这个块数据块保存的是其他数据块的地址。如果12不够用，例如13就可以指向其他数据块，其他数据块又保存其他数据块的地址。12是一级索引，13就是二级索引。

最后在这里需要了解：删除一个文件，直接将inode和block比特位清零即可-惰性删除。

建新文件操作

新文件操作将属性和数据分开存放的想法看起来很简单，但实际上是如何工作的呢？我们在通过touch一个新文件来看看如何工作。

[lisi@hcss-ecs-a9ee ~]$ touch abc[lisi@hcss-ecs-a9ee ~]$ ls -i abc 263466 abc

通过上面ls -i abc 我们可以发现文件名是不在ionde中的，不属于文件属性管的。我们查找文件通过的文化名，这个是因为目录的数据块放的是当前目录下的文件名和inode的映射关系。所以我们就可以通过文件名来查找文件信息。

为了说明问题，将上图简化：

建一个新文件主要有一下4个操作：

存储属性

内核先找到一个空闲的i节点（这里是263466）。内核把文件信息记录到其中。

存储数据

该文件需要存储在三个磁盘块，内核找到了三个空闲块：300,500，800。将内核缓冲区的第一块数据复制到300，下一块复制到500，以此类推。

记录分配情况

文件内容按顺序300,500,800存放。内核在inode上的磁盘分布区记录了上述块列表。

添加文件名到目录

新的文件名abc。linux如何在当前的目录中记录这个文件？内核将入口（263466，abc）添加到目录文件。文件名和inode之间的对应关系将文件名和文件的内容及属性连接起

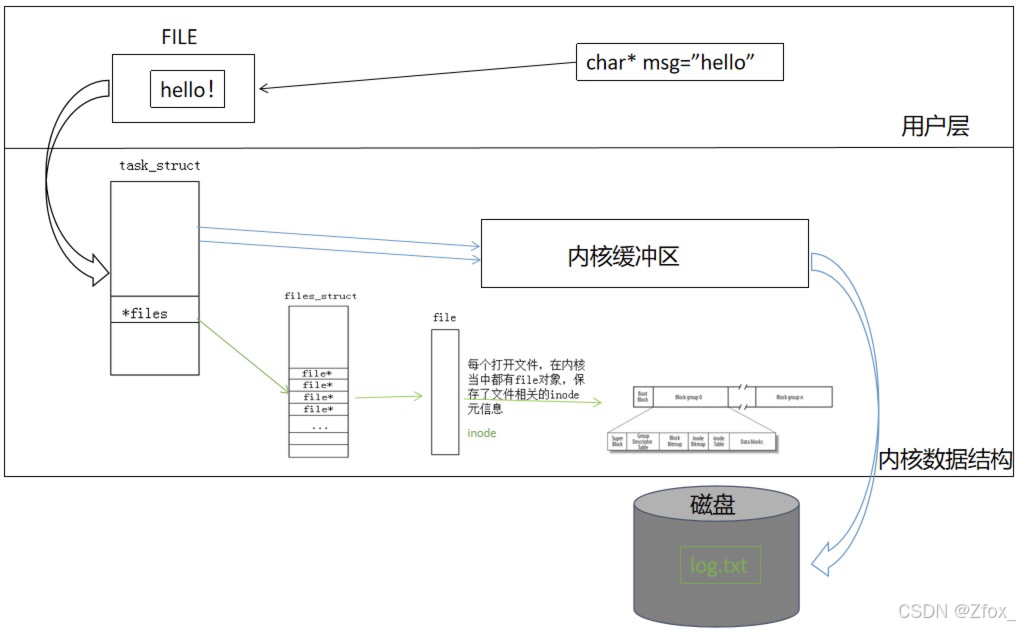

最后为了避免知识混淆，我们汇聚一幅图，需要理解的是向磁盘进行I/O前，操作系统会读取该文件内容和属性，再进行加载（读取也要结合自身的操作）。

五： ? 软硬链接（重）

? 5.1 软硬链接的创建

我们先创建一个软链接文件，输入 ln -s myfile.c soft_file.link

[lisi@hcss-ecs-a9ee tmp]$ ln -s myfile.c soft_file.link

lrwxrwxrwx ：l -- 是文件类型，链接文件

再查看inode，他们都有自己独立的inode，说明他们都是一个独立的文件。

我们再建立一个硬链接文件，输入ln myfile.c hard_file.link ，发现hard_file.link和 myfile.c的数字变成了2。

再查看inode，它的inode数是一样的。

为什么硬链接没有独立inode呢？我们通过测试来理解。

最开始我们没有给文件写入数据时，文件的大小为0

[lisi@hcss-ecs-a9ee tmp]$ ls -litotal 01838455 -rw-rw-r-- 2 lisi lisi 0 Oct 25 20:43 hard_file.link1838455 -rw-rw-r-- 2 lisi lisi 0 Oct 25 20:43 myfile.c1838456 lrwxrwxrwx 1 lisi lisi 8 Oct 25 20:43 soft_file.link -> myfile.c

当我们给myfile.c写入时，文件的大小一起变成了12，再给hard_file.link 写入时，他们文件大小一起变成了24。不管是myfile.c还是hard_file.link写入时，他们大小都会变成一样的。

[lisi@hcss-ecs-a9ee tmp]$ echo "hello  link" >> myfile.c [lisi@hcss-ecs-a9ee tmp]$ ls -litotal 81838455 -rw-rw-r-- 2 lisi lisi 12 Oct 25 20:47 hard_file.link1838455 -rw-rw-r-- 2 lisi lisi 12 Oct 25 20:47 myfile.c1838456 lrwxrwxrwx 1 lisi lisi  8 Oct 25 20:43 soft_file.link -> myfile.c

[lisi@hcss-ecs-a9ee tmp]$ echo "hello  link" >> hard_file.link [lisi@hcss-ecs-a9ee tmp]$ ls -litotal 81838455 -rw-rw-r-- 2 lisi lisi 24 Oct 25 20:48 hard_file.link1838455 -rw-rw-r-- 2 lisi lisi 24 Oct 25 20:48 myfile.c1838456 lrwxrwxrwx 1 lisi lisi  8 Oct 25 20:43 soft_file.link -> myfile.c

相信大家心里已经有答案了，为了再次确认我们再看看他们文件的内容。所以实则hard_file.link和cat myfile.c 都是cat myfile.c 文件。

[lisi@hcss-ecs-a9ee tmp]$ cat hard_file.link
hello link
hello link
hello link

[lisi@hcss-ecs-a9ee tmp]$ cat myfile.c
hello link
hello link
hello link

# 修改软链接ln -sf test2.txt test_link

? 5.2 软硬链接的区别

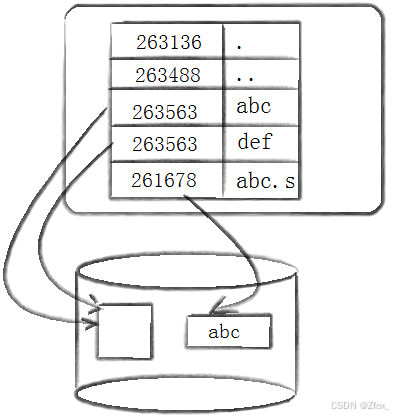

软链接有独立的inode，可被当做独立文件看待。硬链接没有独立的inode，那么建立一个硬链接就是在指定路径下，新增文件名和inode编号的映射关系！

在shell中的做法 ，硬链接是通过inode引用另外一个文件，软链接是通过名字引用另外一个文件。

1838455 -rw-rw-r-- 2 lisi lisi 24 Oct 25 20:48 hard_file.link1838455 -rw-rw-r-- 2 lisi lisi 24 Oct 25 20:48 myfile.c1838456 lrwxrwxrwx 1 lisi lisi  8 Oct 25 20:43 soft_file.link -> myfile.c

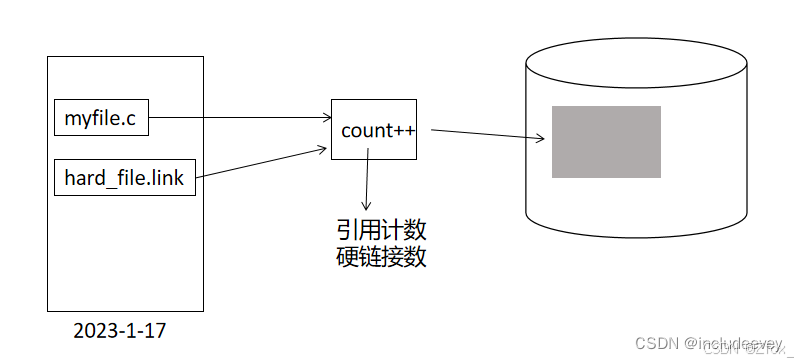

在硬链接中，那个链接数使用计数器，有一个文件指向myfile.c，count++。所以链接数为2，再有文件硬链接myfile.c，count++，所以链接数为2。

链接失效

硬链接的硬链接数变成1了，然后 cat hard_file.link ​​​​文件还有数据。​​​

[lisi@hcss-ecs-a9ee tmp]$ 2023-1-17]$ cat hard_file.link hello  linkhello  linkhello  link

**真正删除一个文件，文件的硬链接数0的时候这个文件才算真正被删除。**所以这个硬链接就好比重命名

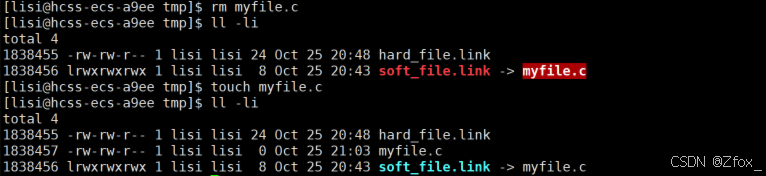

我们发现软件连接文件变红了，那个这个文件还存在吗？答案是存在的，虽然myfile.c文件删除了但是soft_file.link -> myfile.c的 ionde 还是在的，因为我们访问一个文件是通过文件名路径进行访问的，删除了myfile.c 破坏了 soft_file.link -> myfile.c 的文件名，这个文件名是在上级目录中存放的。

我们再重新新建myfile.c，让文件路径完整，但是我们发现这个文件是新的文件了， myfile.c中也没有数据了。

我们删除软链接，是不影响链接的文件的。删除软链接： unlink soft_file.link

[lisi@hcss-ecs-a9ee tmp]$  unlink soft_file.link [lisi@hcss-ecs-a9ee tmp]$ lltotal 8-rw-rw-r-- 1 lisi lisi 24 Oct 25 20:48 hard_file.link-rw-rw-r-- 1 lisi lisi  3 Oct 25 21:05 myfile.c

小结：

软链接是一个特殊的独立文件,它内容记录源文件位置;硬链接只是源文件的引用,不占用实际空间。删除软链接不影响源文件：删除源文件,软链接失效。删除硬链接不影响源文件,需将源文件和全部硬链接删除,源文件才会删除（换句话说，对于硬链接来说，删除了源文件，访问硬链接依旧有效）。软链接可以跨分区;硬链接不能跨文件系统。软链接可以针对目录;硬链接不能针对目录。

? 5.3 软硬链接的应用

? 软链接

我们在目录下建立test文件，然后随便写上端代码，生成可执行文件。

当我们cd …退出，在其他文件执行时，需要记住文件路径，发现是非常麻烦的！

我们就可以建立软链接，在当前文件下直接执行。

这里的软链接好比是Windows下的快捷方式。

? 硬链接

我们先在创建一个文件file.txt，然后在创建一个目录empty。

[lisi@hcss-ecs-a9ee tmp]$ touch file.txt[lisi@hcss-ecs-a9ee tmp]$ mkdir empty

我们发现目录的链接数是2,普通文件连接数是1，这是为什么呢？

因为普通文件本身有一个文件名和自己的inode具有一个映射关系。

关于目录empty，我们发现empty中他不关有自己当前路径，还有他的上级路径 …。

[lisi@hcss-ecs-a9ee tmp]$ cd empty/[lisi@hcss-ecs-a9ee empty]$ ls -liatotal 81838456 drwxrwxr-x 2 lisi lisi 4096 Oct 25 21:07 .1838454 drwxrwxr-x 3 lisi lisi 4096 Oct 25 21:07 ..[lisi@hcss-ecs-a9ee empty]$ cd ..[lisi@hcss-ecs-a9ee tmp]$ ls -liatotal 121838454 drwxrwxr-x  3 lisi lisi 4096 Oct 25 21:07 .1573076 drwx------ 12 lisi lisi 4096 Oct 25 20:42 ..1838456 drwxrwxr-x  2 lisi lisi 4096 Oct 25 21:07 empty1838455 -rw-rw-r--  1 lisi lisi    0 Oct 25 21:07 file.txt

./代表当前路径，cd..代表返回上级路径。 这个.就相当于是empty的硬链接。这个..就是上级目录中的硬链接。

最后一点注意：系统不让用户给普通文件建立硬链接的原因是，害怕文件出现死循环。这个./…系统默认创建的。
