如何在Linux(Ubuntu)下安装运行Vivado

本文主要介绍如何在Ubuntu中安装和运行Vivado 2021.1。

为什么要在Ubuntu下安装Vivado？

根据Xilinx官方建议，Linux系统能够缩短Vivado工程的编译时间，笔者对此进行实测，发现在Windows环境下编译相同的工程需要耗时1h30min，而在Linux环境下只需要45min，编译时间整整缩短了50%。

安装步骤

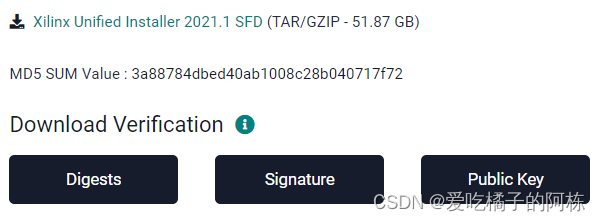

1. 在Xilinx官网下载Vivado 2021.1完整的安装包。

链接如下：

​​​​​​Downloads (xilinx.com)

2. 将安装包进行解压，解压后的文件如下所示。

3. 在安装之前还需要安装相关的库，如果已经有了就跳过这一步。

sudo apt-get updatesudo apt-get upgradesudo apt-get install libncurses5sudo apt-get install libcanberra-gtk-module

4. 运行xsetup开始安装Vivado2021.1，软件安装流程和在Windows中一样。

5. 安装完毕以后，为了能够快速启动Vivado，运行gedit .bashrc，并在打开的文本最下方添加source /安装的路径/Xilinx/Vivado/2021.1/settings64.sh 保存文本。

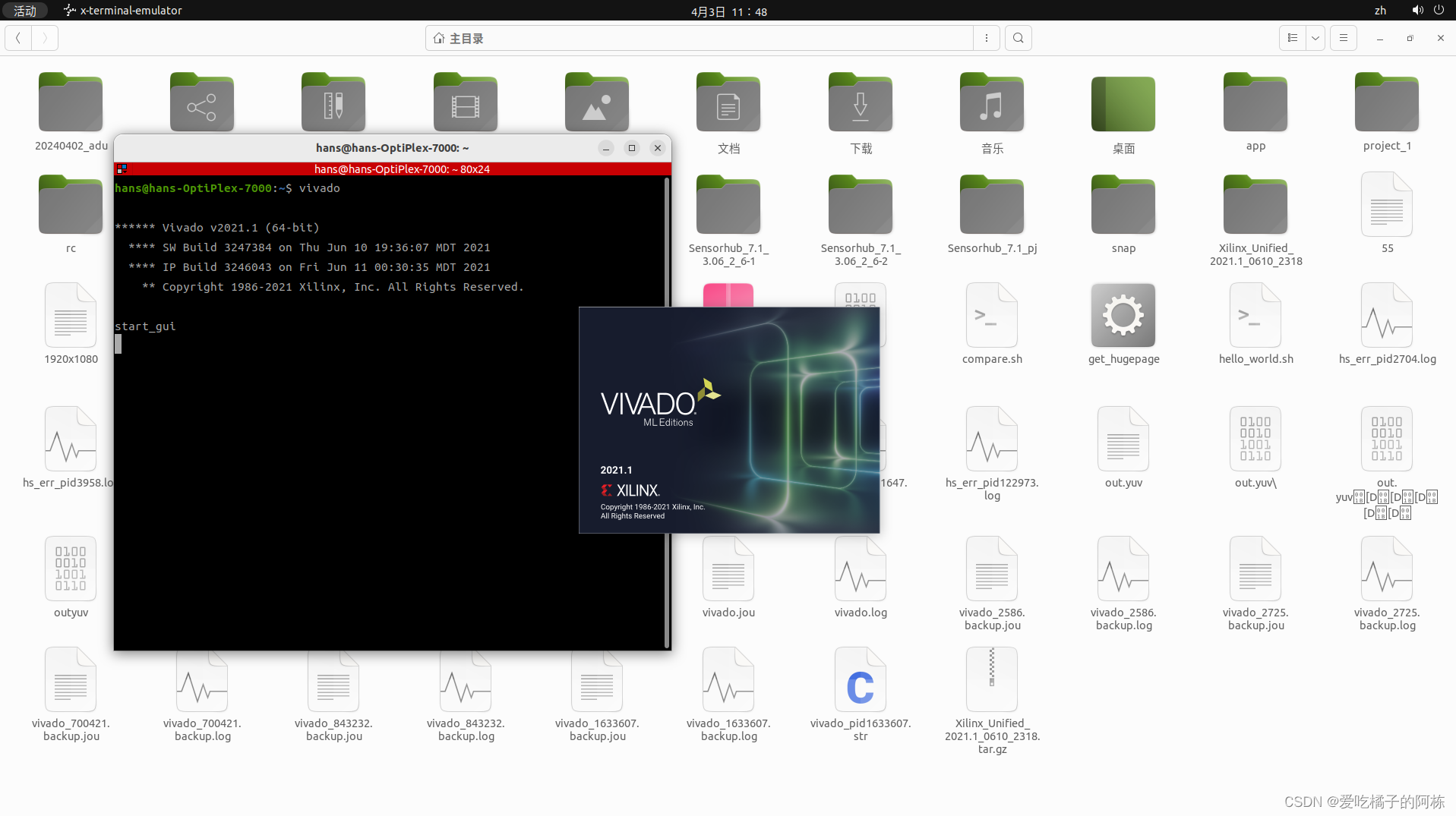

6. 打开终端输入vivado即可运行。

7. 如果想要使用jtag扫描设备并烧写bit文件，需要安装一下驱动。

// 进入安装目录cd xxx/Xilinx/Vivado/2021.1/data/xicom/cable_drivers/lin64/install_script/install_drivers// 运行驱动程序安装脚本sudo ./install_drivers

安装完成后插拔一下jtag-cable，再打开vivado就可以下载了。
