布局管理器
之前使⽤ Qt 在界⾯上创建的控件, 都是通过 “绝对定位” 的⽅式来设定的；也就是每个控件所在的位置, 都需要计算坐标, 最终通过 setGeometry 或者 move ⽅式摆放过去。
这种设定⽅式其实并不⽅便. 尤其是界⾯如果内容⽐较多, 不好计算. ⽽且⼀个窗⼝⼤⼩往往是可以调整的, 按照绝对定位的⽅式, 也⽆法⾃适应窗⼝⼤⼩。因此 Qt 引⼊ “布局管理器” (Layout) 机制, 来解决上述问题。
1. 垂直布局
使⽤ QVBoxLayout 表示垂直的布局管理器。V 是 vertical 的缩写。

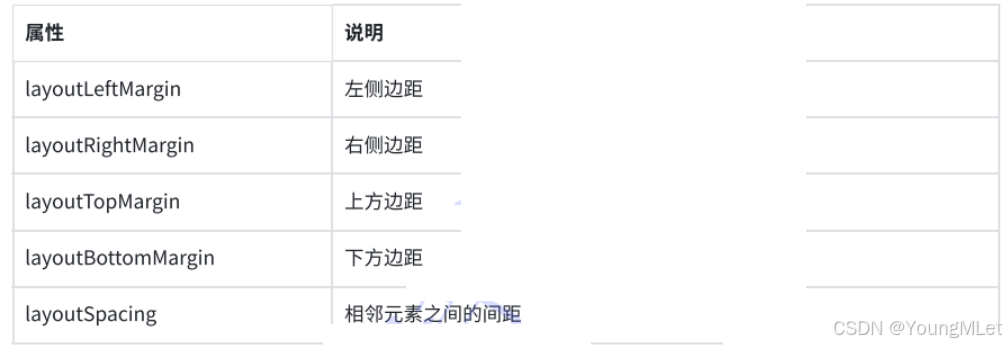

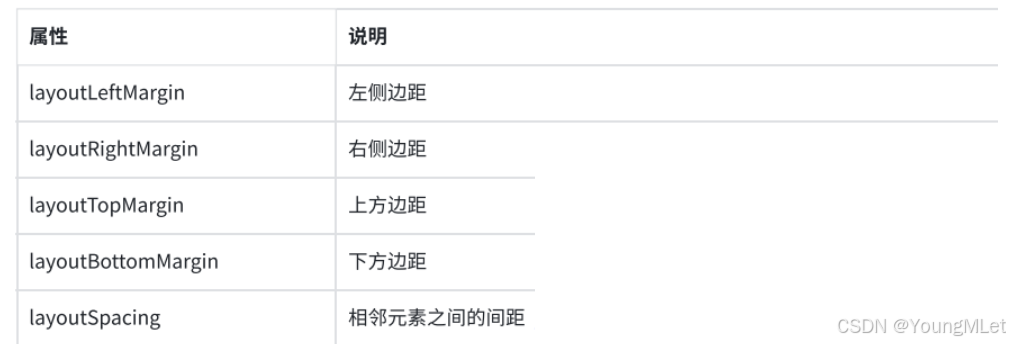

核心属性：
Layout 只是⽤于界⾯布局, 并没有提供信号。
代码示例：使用 QVBoxLayout 管理多个控件.
1）编写代码, 创建布局管理器和三个按钮. 并且把按钮添加到布局管理器中.
使⽤ addWidget 把控件添加到布局管理器中.
使⽤ setLayout 设置该布局管理器到 widget 中.
Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget) { ui->setupUi(this); // 创建三个按钮 QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); QPushButton* button3 = new QPushButton("按钮3"); // 创建布局管理器，并且把按钮添加进去 // 如果创建的时候指定父元素为 this，则后面不需要 setLayout 方法了 QVBoxLayout* layout = new QVBoxLayout(); layout->addWidget(button1); layout->addWidget(button2); layout->addWidget(button3); // 把布局管理器设置到 widget 中 this->setLayout(layout); }通过上述代码的⽅式, 只能给这个 widget 设定⼀个布局管理器. 实际上也可以通过 Qt Design 在⼀个窗⼝中创建多个布局管理器。
代码示例2：创建两个 QVBoxLayout
1）在界⾯上创建两个 QVBoxLayout , 每个 QVBoxLayout 各放三个按钮.

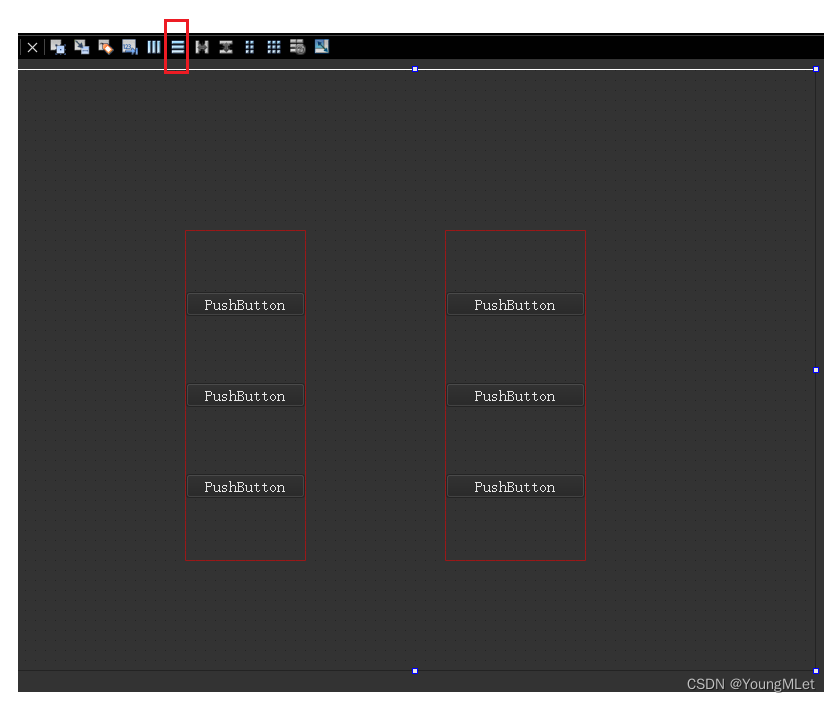

点击如下红框创建 QVBoxLayout：
2）运⾏程序, 可以看到这些按钮已经⾃动排列好. 只不过当前这些按钮的位置不能随着窗⼝⼤⼩⾃动变化.
2. 水平布局
使⽤ QHBoxLayout 表⽰垂直的布局管理器. H 是 horizontal 的缩写.
核心属性 (和 QVBoxLayout 属性是⼀致的)：
代码示例：使用 QHBoxLayout 管理控件
1）编写代码, 创建布局管理器和三个按钮. 并且把按钮添加到布局管理器中.
Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget){ ui->setupUi(this); // 创建三个按钮 QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); QPushButton* button3 = new QPushButton("按钮3"); // 创建水平布局管理器 QHBoxLayout* layout = new QHBoxLayout(); layout->addWidget(button1); layout->addWidget(button2); layout->addWidget(button3); // 设置 layout 到 widget 上 this->setLayout(layout);}代码示例2：嵌套的 layout

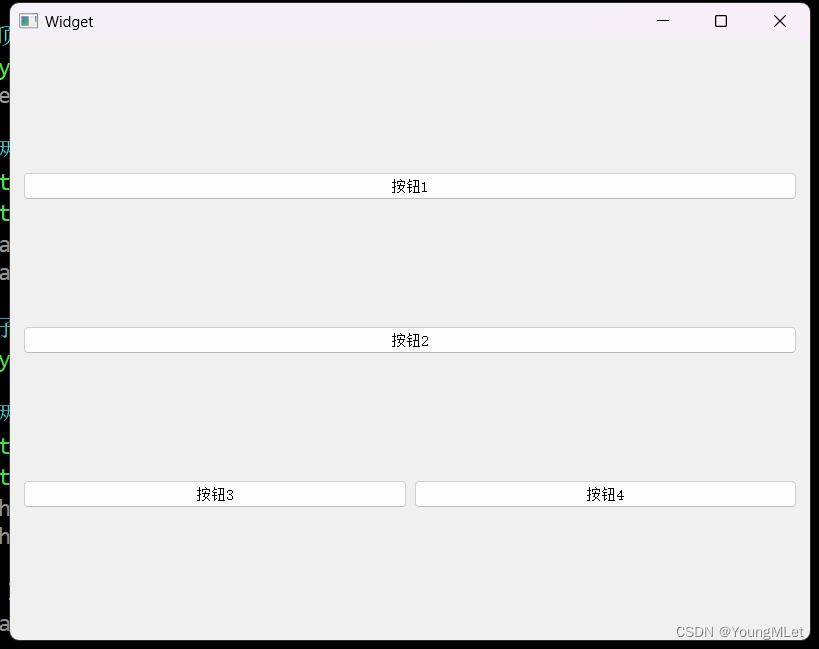

1）在代码中创建以下内容
使⽤ addLayout 给 layout 中添加⼦ layout.
Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget){ ui->setupUi(this); // 创建顶层 layout QVBoxLayout* layoutParent = new QVBoxLayout(); this->setLayout(layoutParent); // 添加两个按钮进去 QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); layoutParent->addWidget(button1); layoutParent->addWidget(button2); // 创建子 layout QHBoxLayout* layoutChild = new QHBoxLayout(); // 添加两个按钮进去 QPushButton* button3 = new QPushButton("按钮3"); QPushButton* button4 = new QPushButton("按钮4"); layoutChild->addWidget(button3); layoutChild->addWidget(button4); // 把子 layout 添加到父 layout 中 layoutParent->addLayout(layoutChild);}
3. 网格布局
Qt 中还提供了 QGridLayout ⽤来实现⽹格布局的效果. 可以达到 M * N 的这种⽹格的效果.

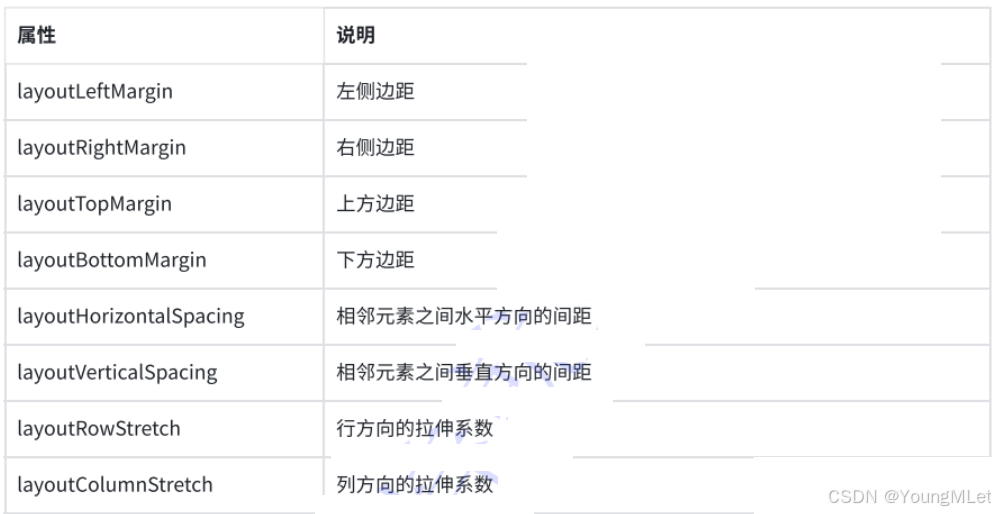

核心属性：
整体和 QVBoxLayout 以及 QHBoxLayout 相似. 但是设置 spacing 的时候是按照垂直⽔平两个⽅向来设置的.
代码示例：使⽤ QGridLayout 管理元素

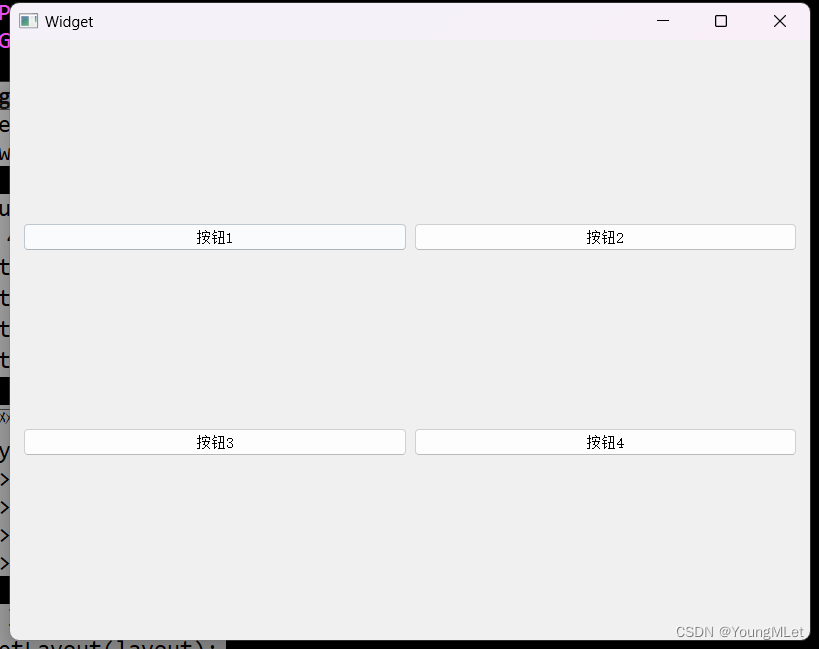

1）代码中创建 QGridLayout 和 4 个按钮.
使⽤ addWidget 添加控件到布局管理器中. 但是添加的同时会指定两个坐标. 表⽰放在第⼏⾏, 第⼏列.
Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget){ ui->setupUi(this); // 创建 4 个按钮 QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); QPushButton* button3 = new QPushButton("按钮3"); QPushButton* button4 = new QPushButton("按钮4"); // 创建网格布局管理器，并且添加元素 QGridLayout* layout = new QGridLayout(); layout->addWidget(button1, 0, 0); layout->addWidget(button2, 0, 1); layout->addWidget(button3, 1, 0); layout->addWidget(button4, 1, 1); // 设置 layout 到窗口中 this->setLayout(layout);}
代码示例: 设置 QGridLayout 中元素的大小比例
1）创建 6 个按钮, 按照 2 ⾏ 3 列的⽅式排列
使用 setColumnStretch 设置每⼀列的拉伸系数
Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget) { ui->setupUi(this); QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); QPushButton* button3 = new QPushButton("按钮3"); QPushButton* button4 = new QPushButton("按钮4"); QPushButton* button5 = new QPushButton("按钮5"); QPushButton* button6 = new QPushButton("按钮6"); // 创建网格布局管理器，并且添加元素 QGridLayout* layout = new QGridLayout(); layout->addWidget(button1, 0, 0); layout->addWidget(button2, 0, 1); layout->addWidget(button3, 0, 2); layout->addWidget(button4, 1, 0); layout->addWidget(button5, 1, 1); layout->addWidget(button6, 1, 2); // 设置拉伸比例 // 第 0 列拉伸比例设为 1 layout->setColumnStretch(0, 1); // 第 1 列拉伸比例设为 0，即为固定大小，不参与拉伸 layout->setColumnStretch(1, 0); // 第 2 列拉伸比例设为 3，即为第 2 列的宽度是第 0 列的 3 倍 layout->setColumnStretch(2, 3); // 设置 layout 到窗口中 this->setLayout(layout); }代码示例2：设置垂直⽅向的拉伸系数
1）编写代码, 创建 6 个按钮, 按照 3 ⾏ 2 列⽅式排列.
使⽤ setSizePolicy 设置按钮的尺⼨策略. 可选的值如下：
QSizePolicy::Ignored : 忽略控件的尺⼨，不对布局产⽣影响
QSizePolicy::Minimum : 控件的最⼩尺⼨为固定值，布局时不会超过该值。
QSizePolicy::Maximum : 控件的最⼤尺⼨为固定值，布局时不会⼩于该值。
QSizePolicy::Preferred : 控件的理想尺⼨为固定值，布局时会尽量接近该值。
QSizePolicy::Expanding : 控件的尺⼨可以根据空间调整，尽可能占据更多空间。
QSizePolicy::Shrinking : 控件的尺⼨可以根据空间调整，尽可能缩⼩以适应空间。
Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget) { ui->setupUi(this); QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); QPushButton* button3 = new QPushButton("按钮3"); QPushButton* button4 = new QPushButton("按钮4"); QPushButton* button5 = new QPushButton("按钮5"); QPushButton* button6 = new QPushButton("按钮6"); // 设置按钮的 sizePolicy，此时按钮的水平方向和垂直方向都会尽量舒展开 button1->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding); button2->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding); button3->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding); button4->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding); button5->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding); button6->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding); // 创建网格布局管理器，并添加元素 QGridLayout* layout = new QGridLayout(); layout->addWidget(button1, 0, 0); layout->addWidget(button2, 0, 1); layout->addWidget(button3, 1, 0); layout->addWidget(button4, 1, 1); layout->addWidget(button5, 2, 0); layout->addWidget(button6, 2, 1); // 设置拉伸比例 // 第 0 行拉伸比例设为 1 layout->setRowStretch(0, 1); // 第 1 行拉伸比例设为 0，即为固定大小，不参与拉伸 layout->setRowStretch(1, 0); // 第 2 行拉伸比例设为 3，即为第 2 行的宽度是第 0 行的 3 倍 layout->setRowStretch(2, 3); // 设置 layout 到窗口中 this->setLayout(layout); }2）执⾏代码, 观察效果.

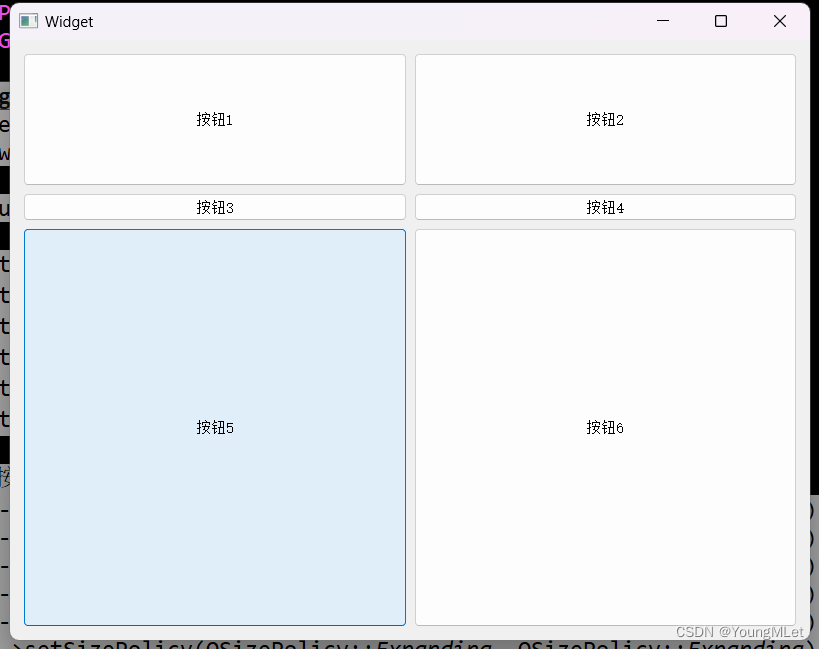

此时的按钮垂直⽅向都舒展开了. 并且调整窗⼝尺⼨, 也会按照设定的⽐例同步变化.
总的来说, 使⽤ QGridLayout 能够代替很多 QHBoxLayout 和 QVBoxLayout 嵌套的场景. 毕竟嵌套的代码写起来是⽐较麻烦的。
另外不要忘了, QGridLayout ⾥⾯也能嵌套 QHBoxLayout 和 QVBoxLayout ，QHBoxLayout 和 QVBoxLayout ⾥⾯也能嵌套 QGridLayout；灵活使⽤上述布局管理器, 就可以实现出任意的复杂界⾯。
4. 表单布局
除了上述的布局管理器之外, Qt 还提供了 QFormLayout , 属于是 QGridLayout 的特殊情况, 专⻔⽤于实现两列表单的布局.
这种表单布局多⽤于让⽤⼾填写信息的场景. 左侧列为提⽰, 右侧列为输⼊框.
代码示例：使⽤ QFormLayout 创建表单.
1）编写代码, 创建 QFormLayout , 以及三个 label 和三个 lineEdit
使⽤ addRow ⽅法来添加⼀⾏. 每⾏包含两个控件. 第⼀个控件固定是 QLabel / ⽂本, 第⼆个控件则可以是任意控件.
如果把第⼀个参数填写为 NULL, 则什么都不显⽰.
Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget) { ui->setupUi(this); // 创建 layout QFormLayout* layout = new QFormLayout(); this->setLayout(layout); // 创建三个 label QLabel* label1 = new QLabel("姓名"); QLabel* label2 = new QLabel("年龄"); QLabel* label3 = new QLabel("电话"); // 创建三个 lineEdit QLineEdit* lineEdit1 = new QLineEdit(); QLineEdit* lineEdit2 = new QLineEdit(); QLineEdit* lineEdit3 = new QLineEdit(); // 创建一个提交按钮 QPushButton* button = new QPushButton("提交"); // 把上述元素添加到 layout 中 layout->addRow(label1, lineEdit1); layout->addRow(label2, lineEdit2); layout->addRow(label3, lineEdit3); layout->addRow(NULL, button); }5. Spacer
使用布局管理器的时候, 可能需要在控件之间, 添加⼀段空白. 就可以使用 QSpacerItem 来表示.

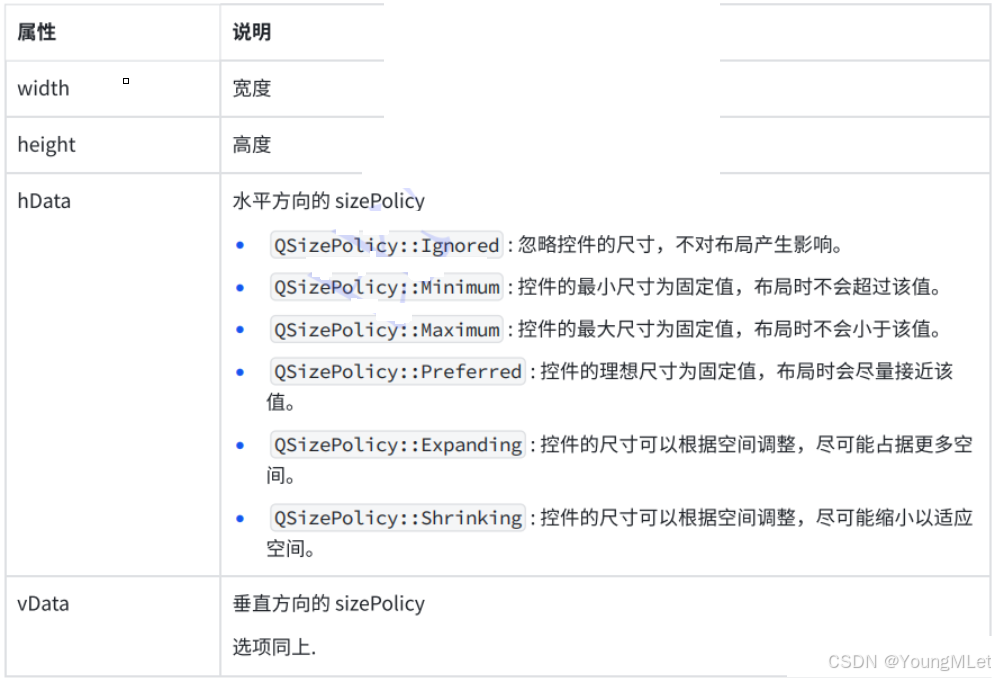

核心属性：
上述属性在构造函数设置即可.
代码示例：创建⼀组左右排列的按钮.
1）在界⾯上创建⼀个 QVBoxLayout , 并添加两个按钮.

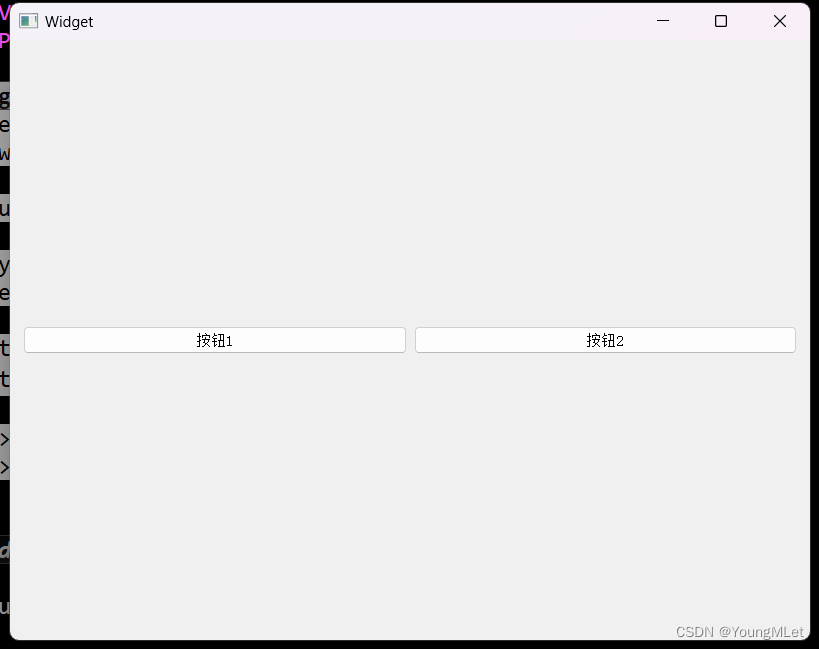

Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget){ ui->setupUi(this); QHBoxLayout* layout = new QHBoxLayout(); this->setLayout(layout); QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); layout->addWidget(button1); layout->addWidget(button2);}2）直接运⾏程序, 可以看到两个按钮是紧挨着的
3）在两个按钮中间添加⼀个 spacer

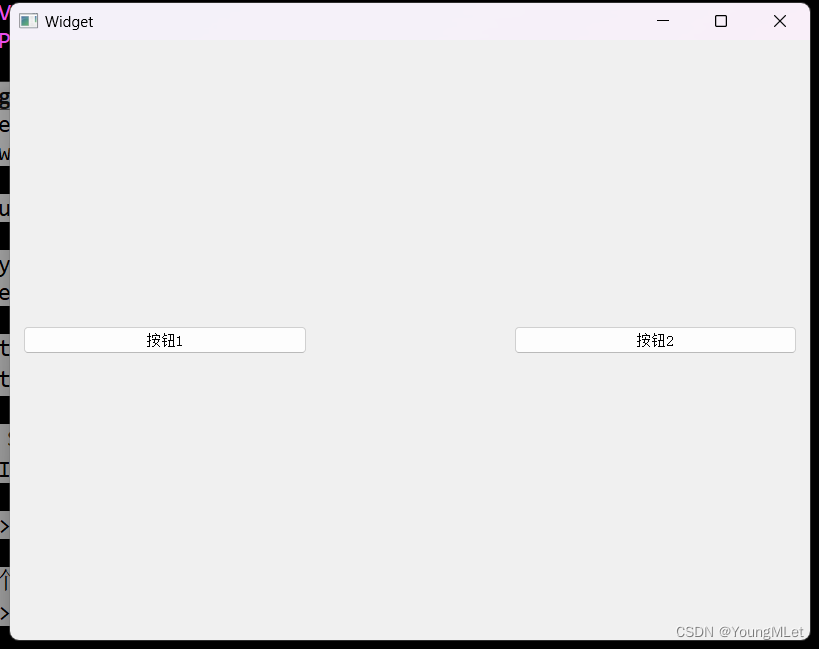

Widget::Widget(QWidget *parent) : QWidget(parent) , ui(new Ui::Widget){ ui->setupUi(this); QHBoxLayout* layout = new QHBoxLayout(); this->setLayout(layout); QPushButton* button1 = new QPushButton("按钮1"); QPushButton* button2 = new QPushButton("按钮2"); // 创建 Spacer QSpacerItem* spacer = new QSpacerItem(200, 20); layout->addWidget(button1); // 在两个 widget 中间添加空白 layout->addSpacerItem(spacer); layout->addWidget(button2);}4）运⾏程序, 观察代码效果. 可以看到两个按钮之间已经存在了间隔了.
调整 QSpacerItem 不同的尺⼨, 即可看到不同的间距。
在 Qt Designer 中, 也可以直接给界⾯上添加 spacer：
