BPMN（Business Process Modeling Notation）是由业务流程管理倡议组织BPMI（The Business Process Management Initiative）开发的一套标准的业务流程建模符号规范。其目的是为用户提供一套容易理解的标准符号，这些符号作为BPMN的基础元素，将业务流程建模简单化、图形化，将复杂的建模过程视觉化，让业务建模者、业务实施人员、管理监督人员对BPMN描述的业务流程都有一个更加清晰明了的了解。
BPMN的主要意义在于其作为一个标准，业务相关者都按照这个标准来绘制业务流程图，能够减少各方对于流程图的理解歧义，从而达到高效协作的目的
BPMN包含以下四类基本元素
流对象（Flow Objects）：包括事件、活动、网关，是BPMN中的核心元素连接对象（Connecting Objects）：包括顺序流、消息流、关联泳道（Swimlanes）：包括池和道两种类型人工信息（Artifacts）：包括数据对象、组、注释bpmn-js就是基于BPMN标准实现的一套渲染工具包和web建模器，以下系列文章将会介绍我的使用过程
基本使用
bpmn-js的使用非常简单，我们可以在VUE项目中使用，或者是直接在HTML文件中引入JS/CSS资源文件，就像下边这样
<!DOCTYPE html><html lang="zh-CN"><head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1, user-scalable=no"/> <meta http-equiv="X-UA-Compatible" content="IE=edge,chrome=1" /> <title>运维咖啡吧 - BPMNJS</title> <!-- 引入BPMN-JS的CSS文件 --> <link rel="stylesheet" href="https://unpkg.com/bpmn-js@7.3.0/dist/assets/diagram-js.css" /> <link rel="stylesheet" href="https://unpkg.com/bpmn-js@7.3.0/dist/assets/bpmn-font/css/bpmn.css" /></head><body> <div id="canvas" style="height:80vh;"></div> <!-- 引入BPMN-JS的JS文件 --> <script src="https://unpkg.com/bpmn-js@7.3.0/dist/bpmn-modeler.development.js"></script> <script> var diagramXML = `<?xml version="1.0" encoding="UTF-8"?><bpmn2:definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:bpmn2="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" id="sample-diagram" targetNamespace="http://bpmn.io/schema/bpmn" xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL BPMN20.xsd"><bpmn2:process id="Process_1" isExecutable="false"> <bpmn2:startEvent id="StartEvent_1" /></bpmn2:process><bpmndi:BPMNDiagram id="BPMNDiagram_1"> <bpmndi:BPMNPlane id="BPMNPlane_1" bpmnElement="Process_1"> <bpmndi:BPMNShape id="_BPMNShape_StartEvent_2" bpmnElement="StartEvent_1"> <dc:Bounds x="192" y="82" width="36" height="36" /> </bpmndi:BPMNShape> </bpmndi:BPMNPlane></bpmndi:BPMNDiagram></bpmn2:definitions>` var bpmnModeler = new BpmnJS({ container: '#canvas' }); bpmnModeler.importXML(diagramXML, function(err) { if (err) { return console.error('failed to load diagram', err); } }); </script></body></html>浏览器访问会出现如下一个流程编辑器，可以在这里进行流程的编辑
bpmn-js有两种模式：Modeler模式和Viewer模式，在Modeler模式下可以对流程图进行编辑，而Viewer模式则不能，仅作为展示用
viewer模式相对简单，无需引入CSS文件，只需引入一个JS即可
<script src="https://unpkg.com/bpmn-js@7.3.0/dist/bpmn-viewer.development.js"></script>通常在流程执行阶段的展示用Viewer模式，配合节点颜色设置让用户清晰的看到当前流程的执行过程和状态
VUE中使用
更多的时候我们可能会在VUE项目中使用，为了展示清晰，这里先通过vue-cli脚手架创建一个vue项目

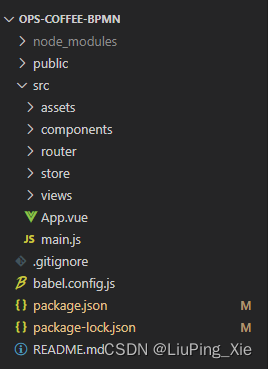

vue create ops-coffee-bpmncd ops-coffee-bpmn原始的目录结构大概是这个样子的
安装bpmn-js
npm install bpmn-js --save安装完成后就可以开始使用bpmn-js了，首先要引入bpmn-js的CSS，修改src/main.js文件
import Vue from "vue";import App from "./App.vue";import router from "./router";import store from "./store";Vue.config.productionTip = false;import "bpmn-js/dist/assets/diagram-js.css";import "bpmn-js/dist/assets/bpmn-font/css/bpmn.css";import "bpmn-js/dist/assets/bpmn-font/css/bpmn-codes.css";import "bpmn-js/dist/assets/bpmn-font/css/bpmn-embedded.css";new Vue({ router, store, render: h => h(App)}).$mount("#app");然后编写bpmn-modeler.vue文件，文件位于src/views/bpmn-modeler.vue
<template> <div class="containers"> <div class="canvas" ref="canvas"></div> </div></template><script>import BpmnModeler from "bpmn-js/lib/Modeler";import { xmlStr } from "../mock/xmlStr";export default { name: "ops-coffee", mounted() { this.init(); }, data() { return { bpmnModeler: null, container: null, canvas: null }; }, methods: { init() { const canvas = this.$refs.canvas; this.bpmnModeler = new BpmnModeler({ container: canvas }); this.createNewDiagram(); }, createNewDiagram() { try { const result = this.bpmnModeler.importXML(xmlStr); const { warnings } = result; console.log(warnings); } catch (err) { console.log(err.message, err.warnings); } } }};</script><style scoped>.containers { width: 100%; height: calc(100vh - 82px);}.canvas { width: 100%; height: 100%;}</style>这里引入了一个外部变量xmlStr，这个变量主要用来存放BPMN的XML数据，这里创建对应的src/mock/xmlStr.js文件
export var xmlStr = `<?xml version="1.0" encoding="UTF-8"?><bpmn2:definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:bpmn2="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" id="sample-diagram" targetNamespace="http://bpmn.io/schema/bpmn" xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL BPMN20.xsd"><bpmn2:process id="Process_1" isExecutable="false"> <bpmn2:startEvent id="StartEvent_1" /></bpmn2:process><bpmndi:BPMNDiagram id="BPMNDiagram_1"> <bpmndi:BPMNPlane id="BPMNPlane_1" bpmnElement="Process_1"> <bpmndi:BPMNShape id="_BPMNShape_StartEvent_2" bpmnElement="StartEvent_1"> <dc:Bounds x="192" y="82" width="36" height="36" /> </bpmndi:BPMNShape> </bpmndi:BPMNPlane></bpmndi:BPMNDiagram></bpmn2:definitions>`;最后修改src/router/index.js文件添加路由

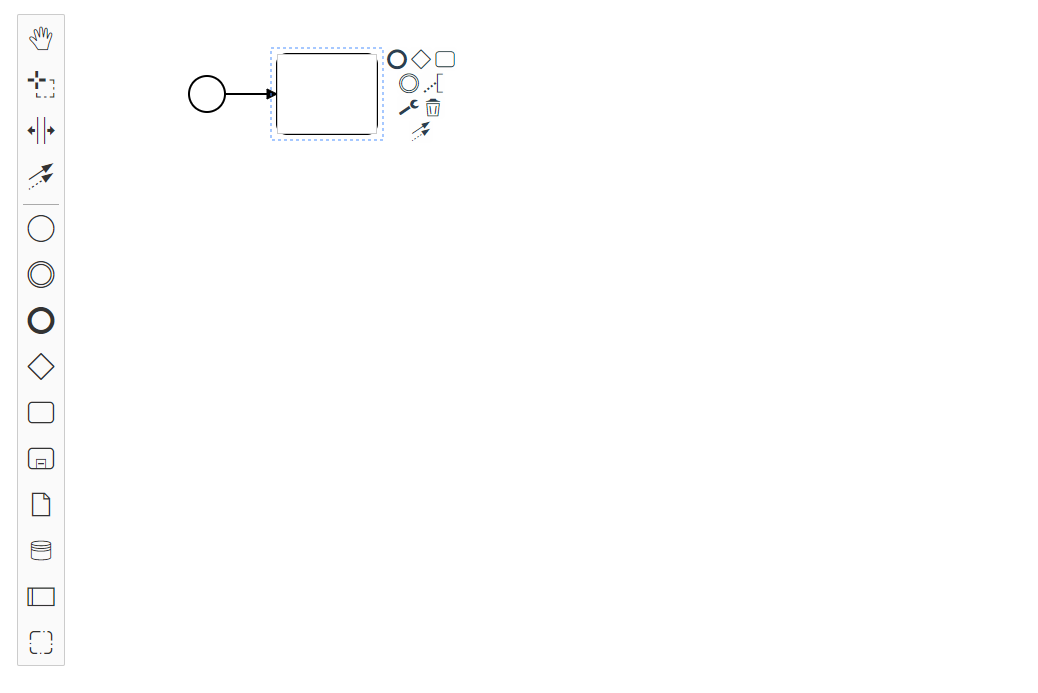

const routes = [ { path: "/", name: "编辑模式", component: () => import("../views/bpmn-modeler.vue") },];然后访问页面，就可看到流程编辑器，进行流程编辑等操作

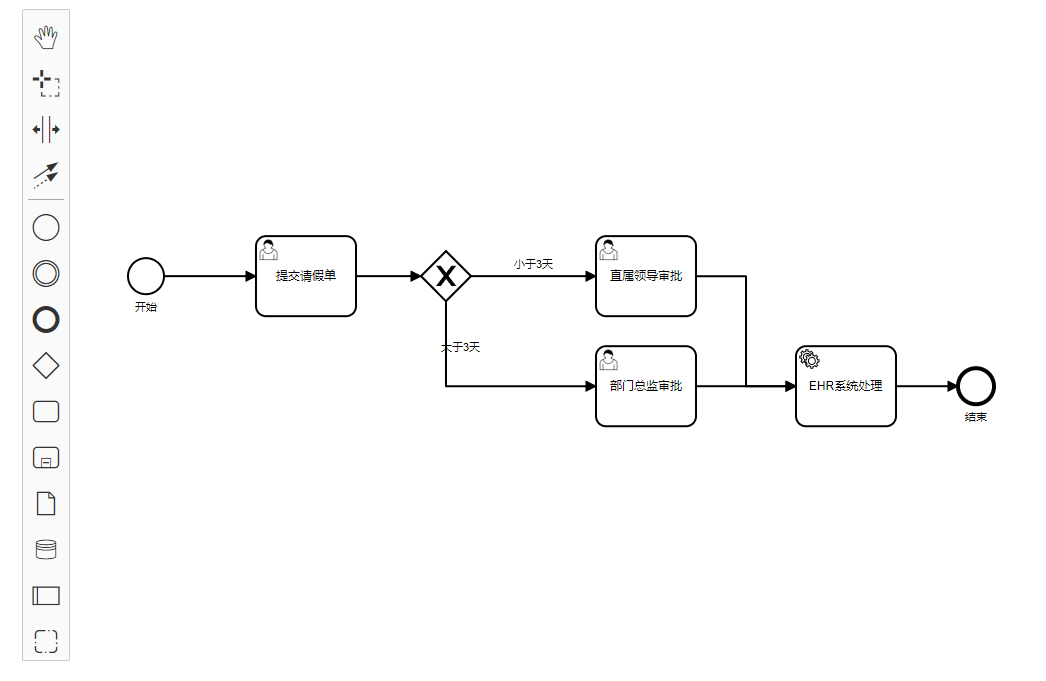

以上为Modeler模式，如果想用Viewer模式的话，也非常简单，仅需将引入的Modeler改为Viewer即可
import BpmnViewer from "bpmn-js/lib/Viewer";概念名词
在使用bpmn-js的过程中，经常会出现一些名词，了解他们有利于我们后续的使用和开发

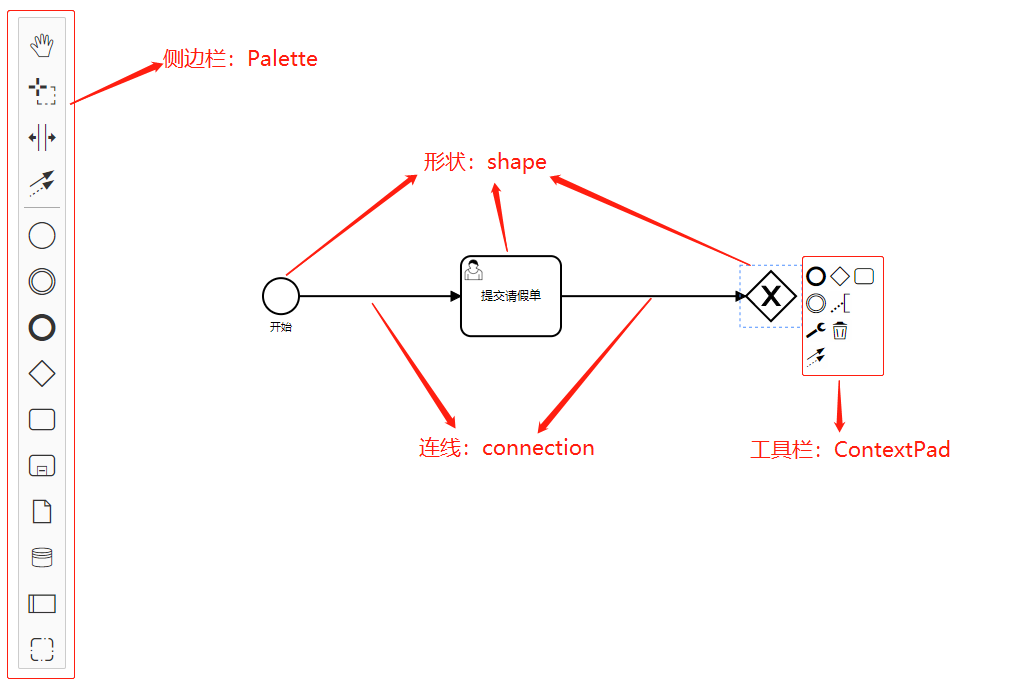

画布中的元素叫element，element包含连线connection和形状shape，流程图是由shape和connection组成的，可以通过拖动左侧工具栏Palette来创建元素，点击元素会出现ContextPad工具箱，不同的元素会出现不同的ContextPad，可以通过ContextPad工具创建shape或connection，也可以修改元素type，添加注解，以及删除元素等操作
写在最后
接触bpmn-js不久，边学边写，文章难免出错，各位多多包含。想要打造一个好用的适合自己的流程编辑器，需要了解的内容比较多，bpmn-js会分多篇文章来介绍，这是本系列的第一篇，下一篇介绍bpmn-js的数据保存等内容，欢迎关注
bpmn.js插件源码： GitHub - bpmn-io/bpmn-js: A BPMN 2.0 rendering toolkit and web modeler.
Demo源码地址：https://github.com/Mrs-Bean/bpmn-src.git
