《安富莱嵌入式周报》第343期：雷电USB4开源示波器正式发布，卓越的模拟前端低噪便携示波器，自带100W电源的便携智能烙铁，NASA航空航天锂电池设计
目录
1、历时三年的雷电USB4开源示波器，4通道，带宽350MHz，卓越的模拟前端低噪，采样率1Gsps便携示波器终于发布
2、硬件开源，自带100W电源的便携智能烙铁
3、USB组件更新
（1）CherryUSB
（2）tinyUSB
4、使用LUA开发的数字电路构建模拟小游戏
5、ARM发布PSA物联网认证2024安全报告
6、Micrchip推出的自家GUI开发软件MGS
7、芯片资讯
（1）新唐推出Cortex-M55 + Ethos-U55 NPU的AI单片机M55M1，提供无痛AI开发环境
（2）兆易创新GD32A7系列全新一代车规级MCU发布
（3）NXP的AI单片机iMX RT700发布，带7.2MB片上SRAM
8、模拟矩阵键盘推出树莓派RP2350B板
9、芯片IC
（1）TI推出具有 I2C 接口的四通道、16 位、高精度、电流、电压、功率和能量监控器
（2）Microchip的航空和国防通信杂志发布第22期
（3）业界首款SD V8.0规范SD卡，读速度1700MB/S，写速度1000BM/S，媲美SSD
10、NASA航空航天锂电池设计
11、IDE相关
（1）Embedded Studio V8.18发布
（2）MDK5.41发布
（3）Matlab 2024b发布
12、RTOS
（1）uCOS全家桶终于迎来2024年的第1次中间件更新，升级网络协议栈
（2）SEGGER embOS推出Linux端模拟器
13、H7-TOOL 本周进展
（1）新增多款脱机烧录芯片支持
（2）初步为H7-TOOL的CAN/CANFD助手做了个负载率检测
1、历时三年的雷电USB4开源示波器，4通道，带宽350MHz，卓越的模拟前端低噪，采样率1Gsps便携示波器终于发布
这个项目最早是2021年末给大家分享的，以为他们不再更新了
雷电USB4开源示波器，4通道，带宽350MHz，采样率1Gsps，上位机支持Windows和Linux - 模拟电子 - 硬汉嵌入式论坛 - Powered by Discuz!
近期迎来好消息，正式版发布了，并且功能更加强劲。

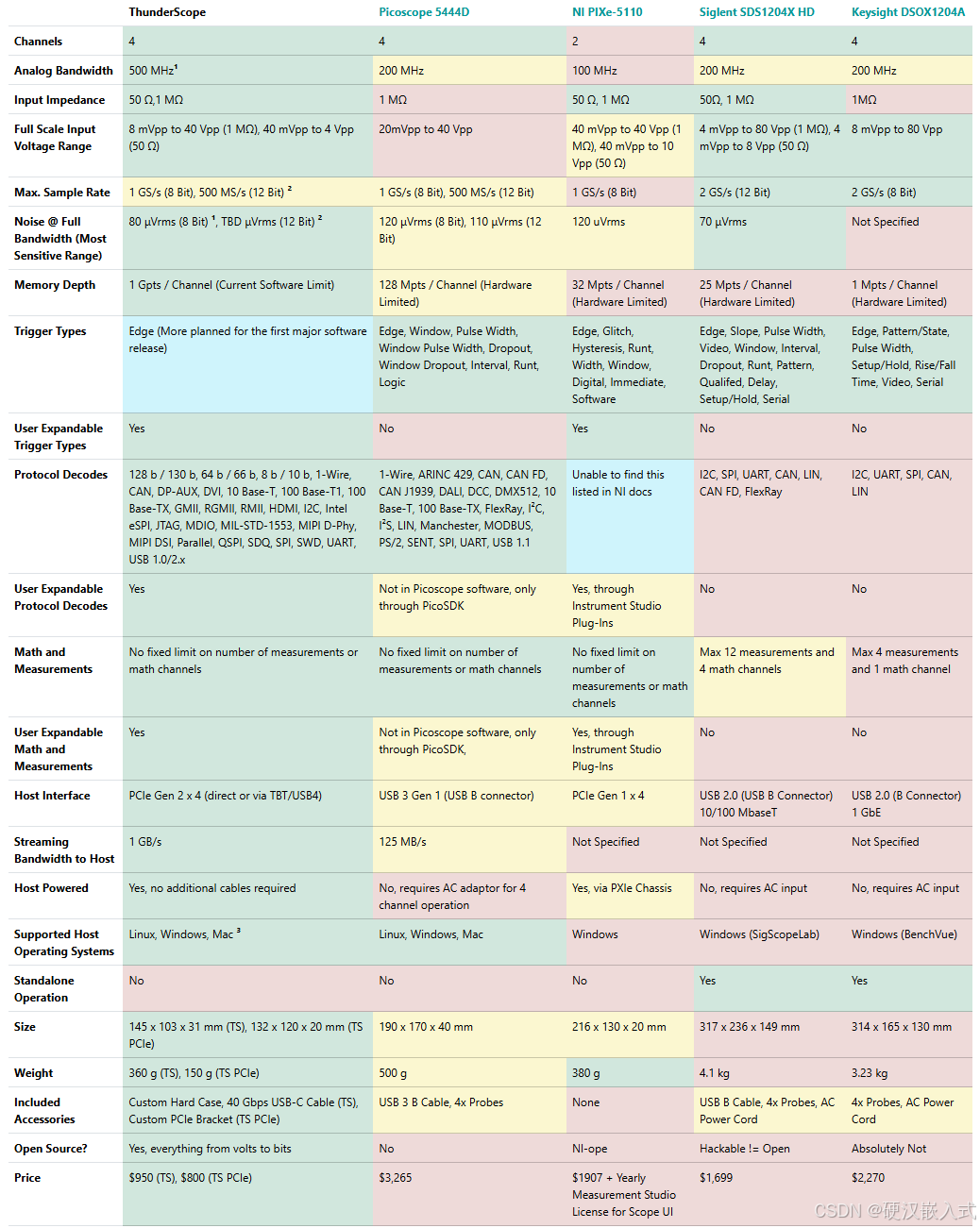

1、规格：
雷电USB4接口，速度高达1GB/s（8Gbps）
单通道带宽350MHz，双通道200MHz，四通道100MHz
采样率1Gsps，支持8bit和12bit

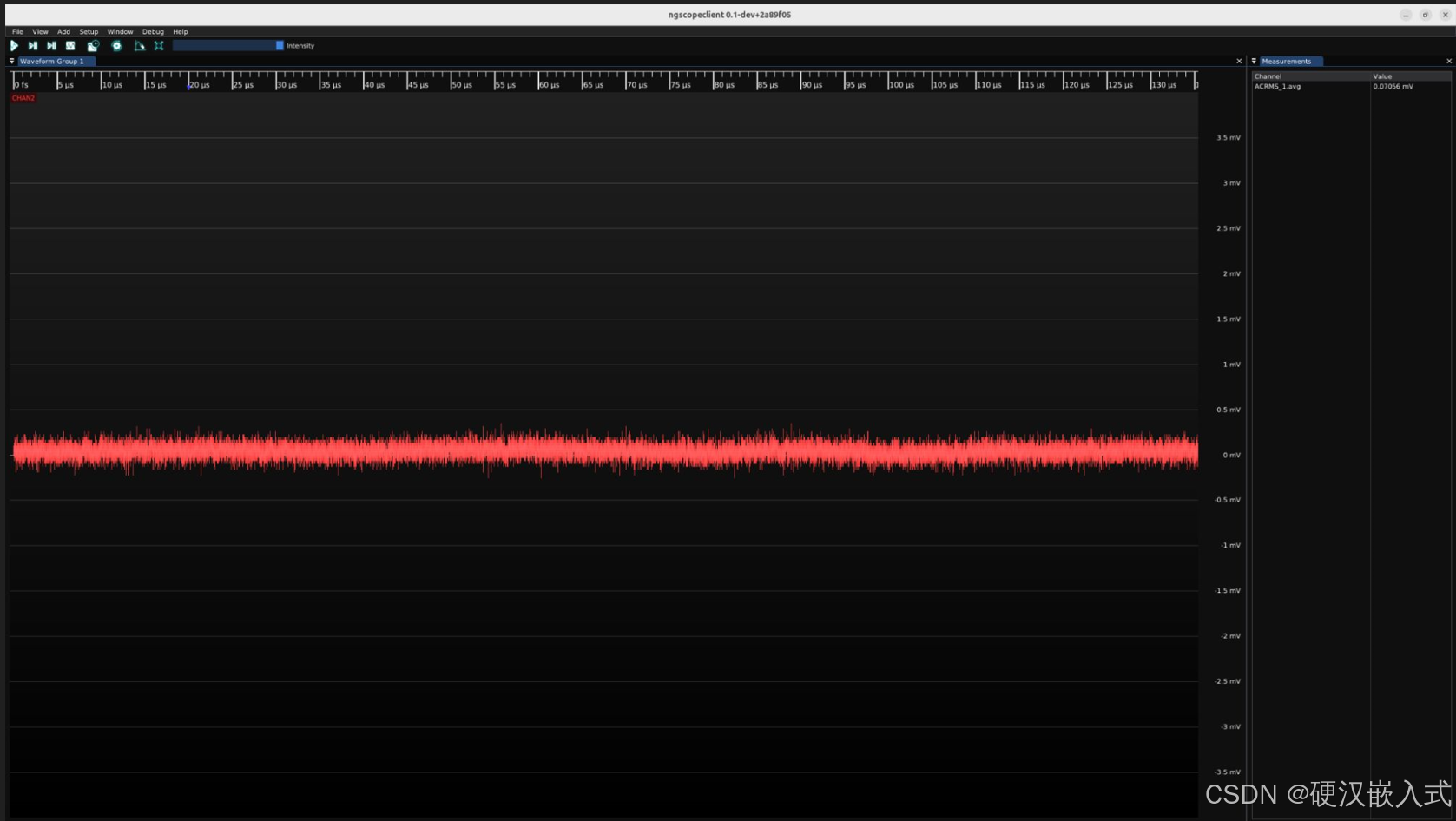

350MHz带宽情况下，超强的底噪，正负0.1 - 0.2mV

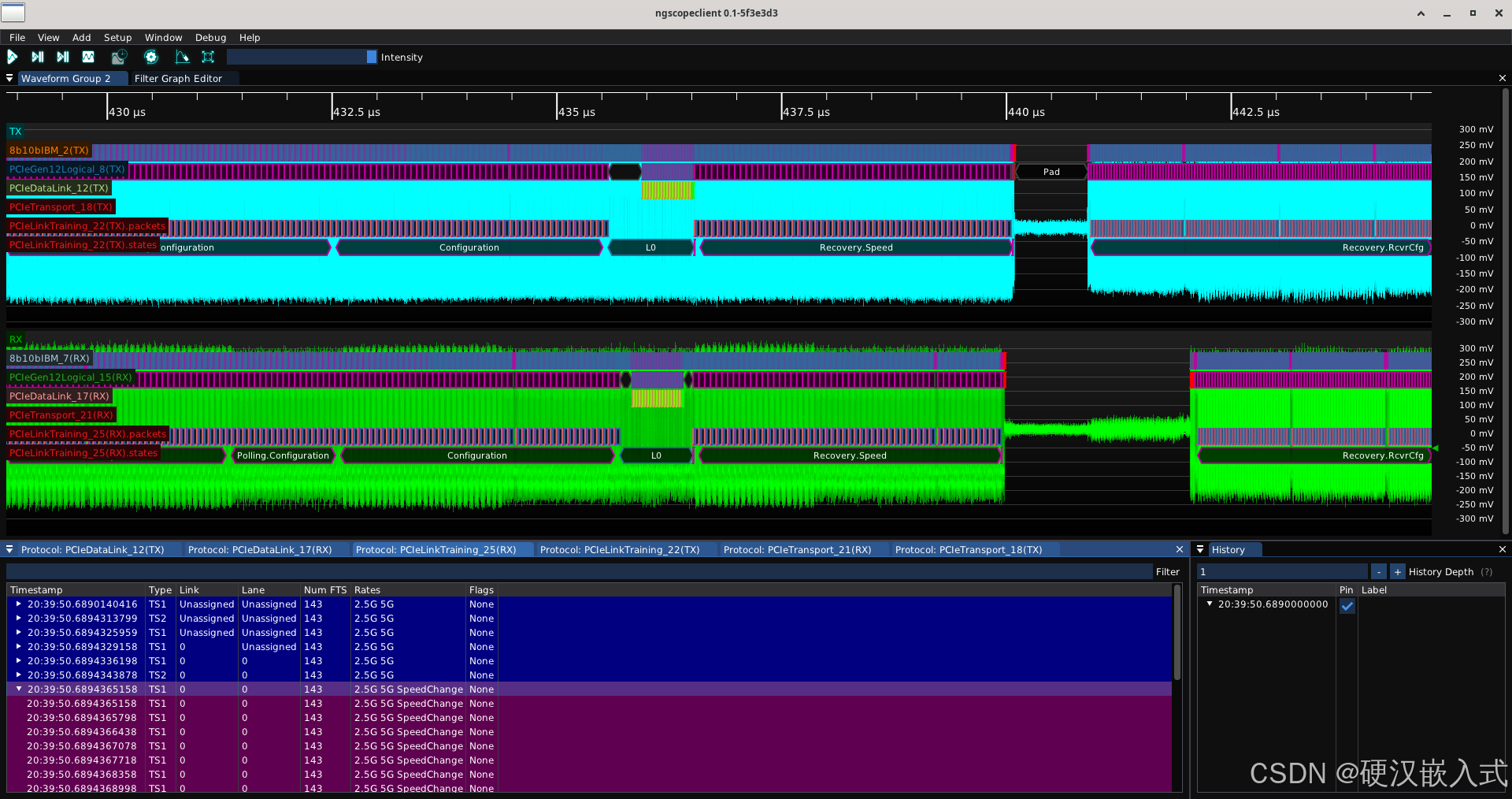

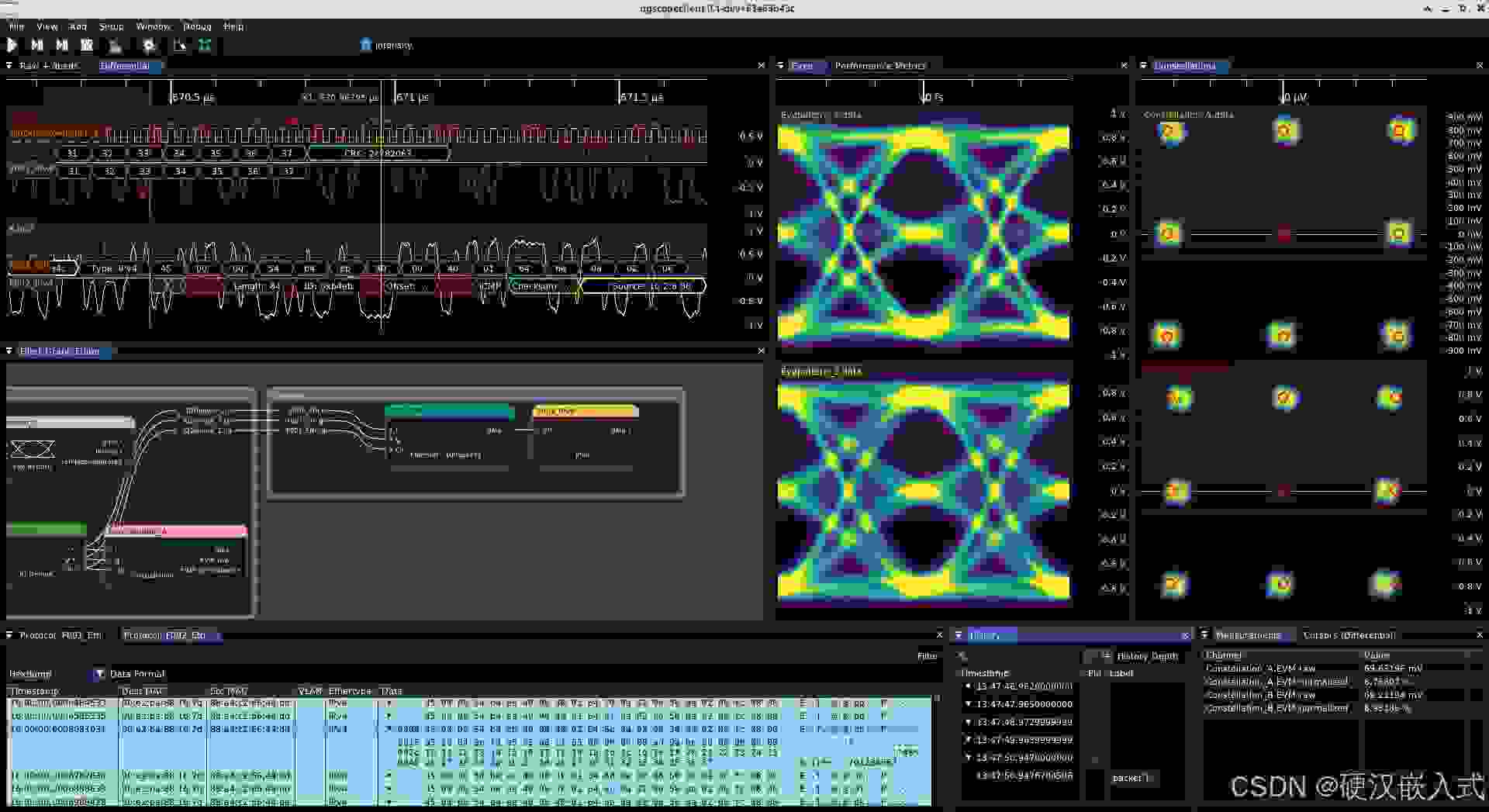

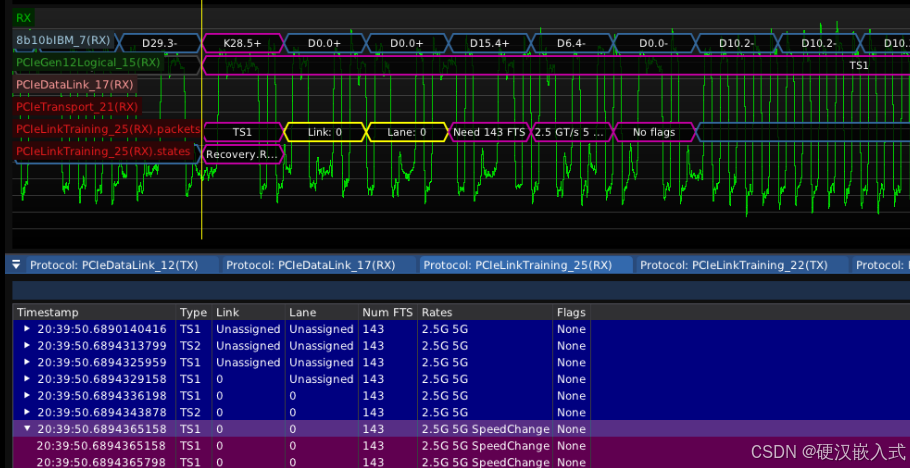

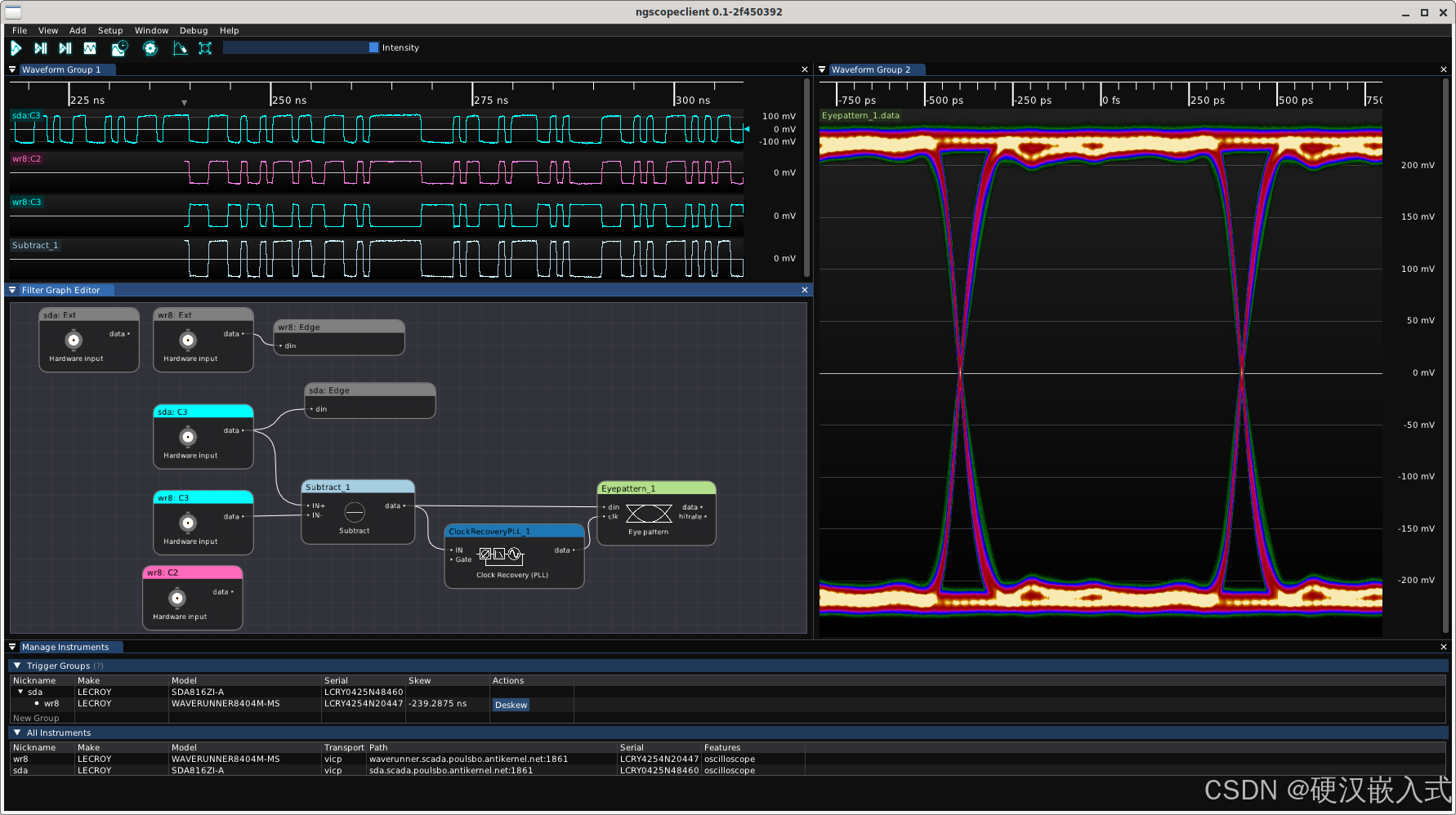

2、上位机软件直接使用ngscopeclient
一款超高性能信号量测量，协议分析的开源跨平台上位机工具，核心算法全开源
一款超高性能信号量测量，协议分析的开源跨平台上位机工具ngscopeclient，核心算法全开源 - 开源示波器 - 硬汉嵌入式论坛 - Powered by Discuz!

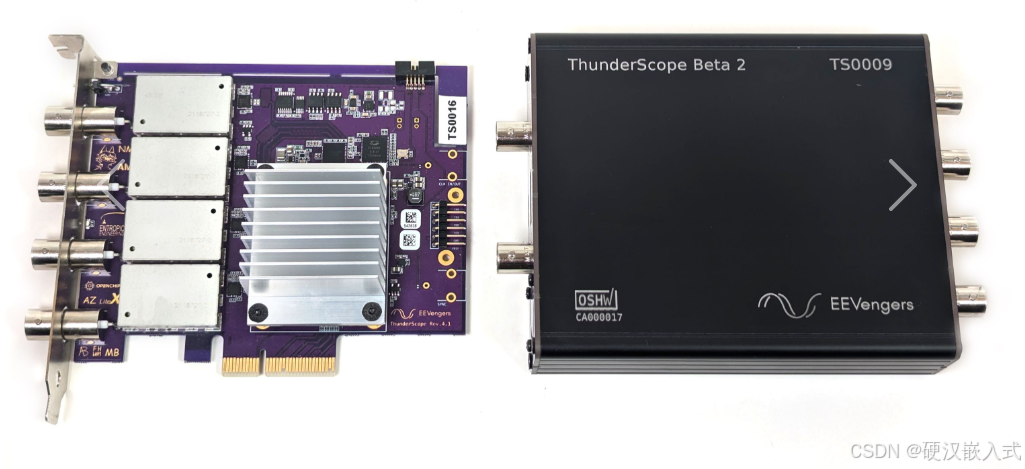

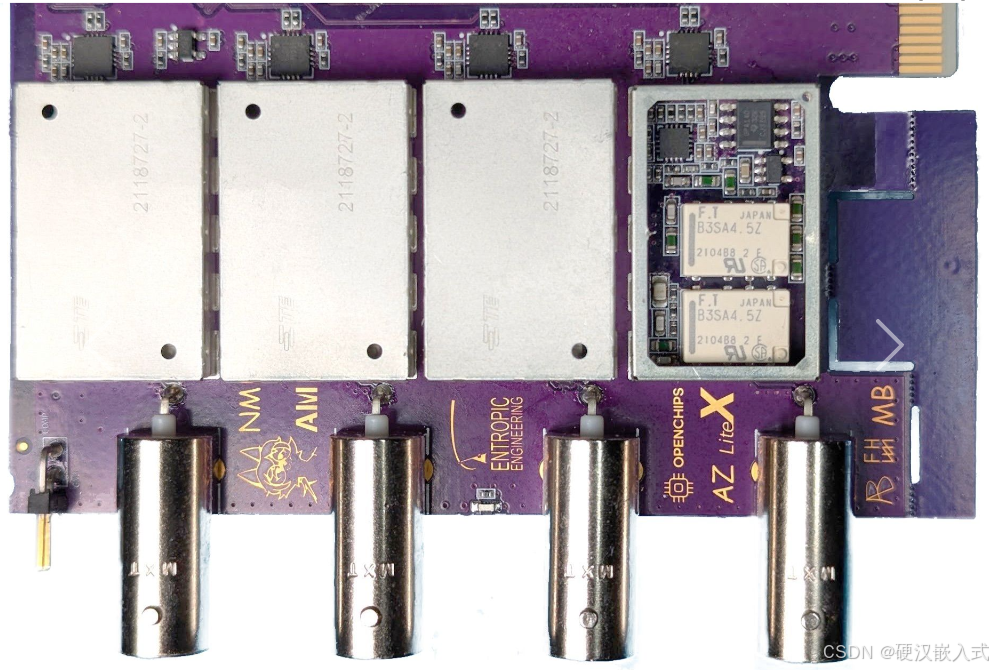

3、硬件效果：

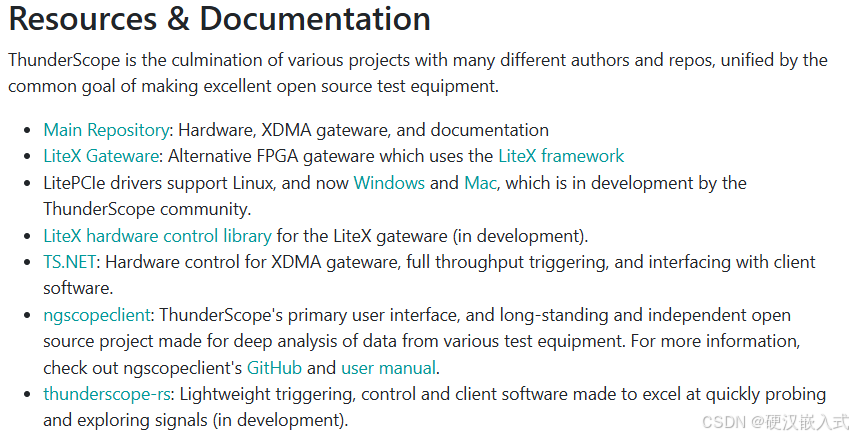

4、开源下载汇总
https://www.crowdsupply.com/eevengers/thunderscope
2、硬件开源，自带100W电源的便携智能烙铁
Quo1cqonNuOXkovV.pdf (1.05 MB)
FixHub 便携式焊接站修理 帮助：学习如何自行修复。
电源输出功率为100w，55 w时电池可支持连续焊接 8 小时以上
3、USB组件更新

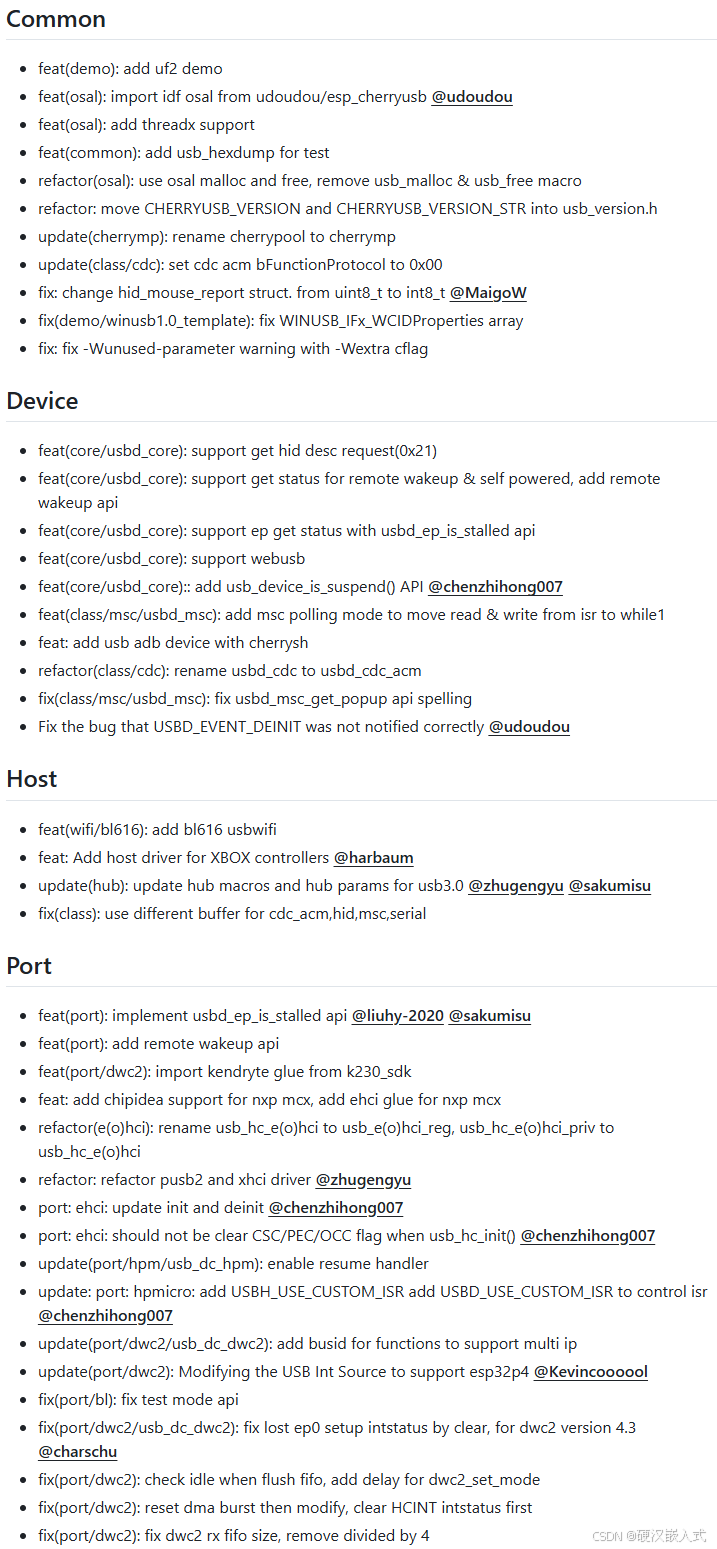

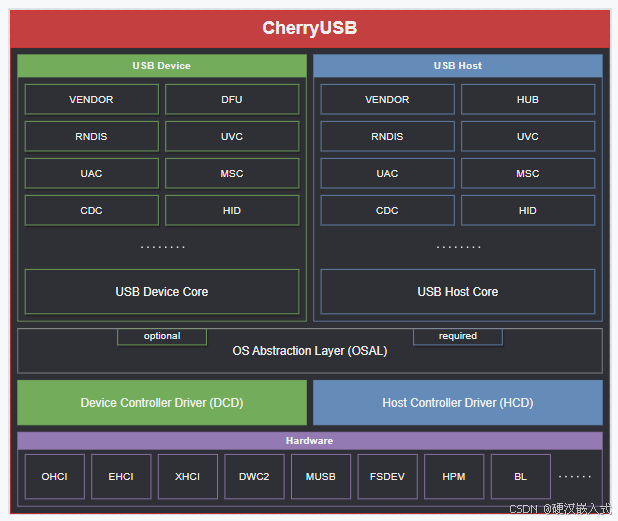

1、CherryUSB
坛友“初晴sama”设计的USB协议栈越来越好，越来越完善
https://github.com/cherry-embedded/CherryUSB/releases/tag/v1.4.0
当前更新至V1.4.0版本
2、tinyUSB

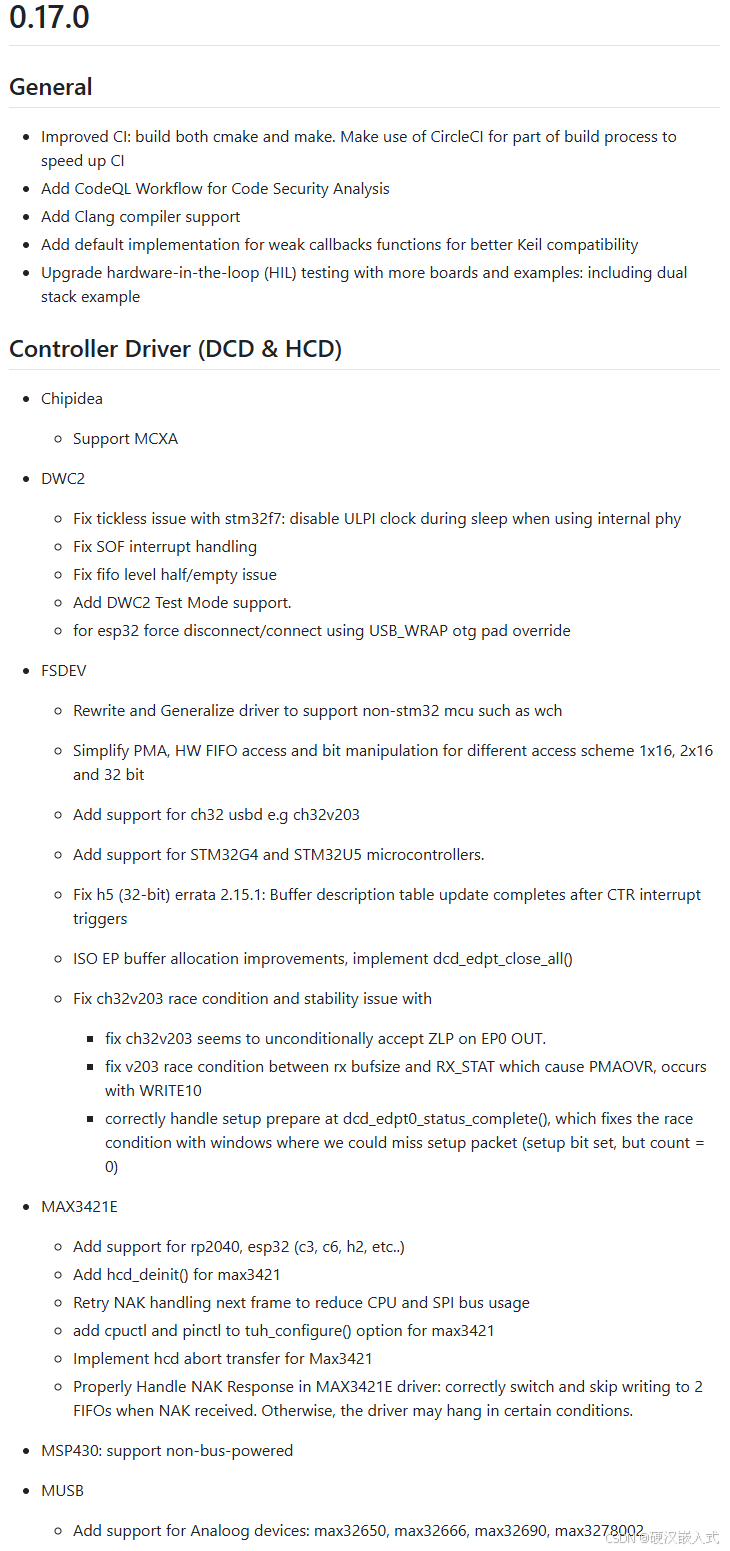

更新至V0.17.0, 更新记录有点长，部分截图如下
https://github.com/hathach/tinyusb
4、使用LUA开发的数字电路构建模拟小游戏
https://github.com/lets-all-be-stupid-forever/circuit-artist
挺有意思的一个小设计，大家有兴趣可以看看
5、ARM发布PSA物联网认证2024安全报告
PSA_Certified_2024_Security_Report.pdf (7.67 MB)
PSA是ARM在2017年推出的物联网安全框架，后面逐渐形成了一个完善的认证考核等级，Level1，Level2，Level3和Level4，其中Level4是最高等级认证。
6、Micrchip推出的自家GUI开发软件MGS
https://www.microchip.com/en-us/ ... chip-graphics-suite
https://developerhelp.microchip. ... armony-guide/start/
自家MCU和MPU免费使用，支持各种驱动方式，并且有自家的图形化创建软件
7、芯片资讯
1、新唐推出Cortex-M55 + Ethos-U55 NPU的AI单片机M55M1，提供无痛AI开发环境
https://www.nuvoton.com/ai/product/
M55M1 微控制器配备 220 MHz Arm Cortex-M55 CPU 和 220 MHz Arm Ethos-U55 NPU，旨在增强 AI 处理能力。
支持机器学习推理以及 CNN 和 RNN 算法的操作。该微控制器具有 1.5 MB 的 SRAM 和 2 MB 的闪存，可以使用 HYPERBUS 接口进行扩展，以添加 HYPERRAM 或 HYPERFLASH。
M55M1 微控制器在 1.6V 至 3.6V 的低电源电压范围内工作，可在 -40°C 至 +105°C 的极端温度下可靠运行。 为了进一步优化系统功耗、安全性和性能，M55M1 具有三个独特的功能：
1、当 CPU 进入低功耗睡眠模式时，图像传感器、麦克风和各种其他传感器可以继续运行，监控预定义的事件，如人体存在、声音或振动检测。
2、它允许将机器学习模型数据存储在只有 NPU 才能访问的区域，而不是 CPU 可以访问的区域，防止恶意程序窃取模型数据并保护知识产权。
3、M55M1 还实现了用于正弦和余弦计算的硬件电路，这些电路在自定义 Arm 指令中定义，允许应用软件有效地访问这些功能。
4、在模拟和控制功能方面，M55M1 系列具有 2 组 12 位 5MSPS SAR ADC、2 组 12 位 1MSPS 缓冲 DAC、4 个模拟比较器、1 个内置温度传感器、1 个内部电压参考模块、高达 24 通道 200 MHz PWM 输出、4 个 QEI 和 4 个输入捕获单元。
5、M55M1 系列还提供丰富的通信和外设接口，包括可配置为 UART/SPI/I 的通用串行控制接口 USCI，最多10组UART，4组SPI/I2S、4 套 I2C、2 组 CAN FD、2 组 QSPI、1 个 USB 2.0 高速 OTG/主机/设备、1 个 USB 2.0 全速 OTG/主机/设备、1 个 10/100 带 RMII 的以太网 MAC、1 个 8 位并行摄像头接口 （CCAP）、2 个带内部滤波器的 PDM 和 2 个 SDIO。

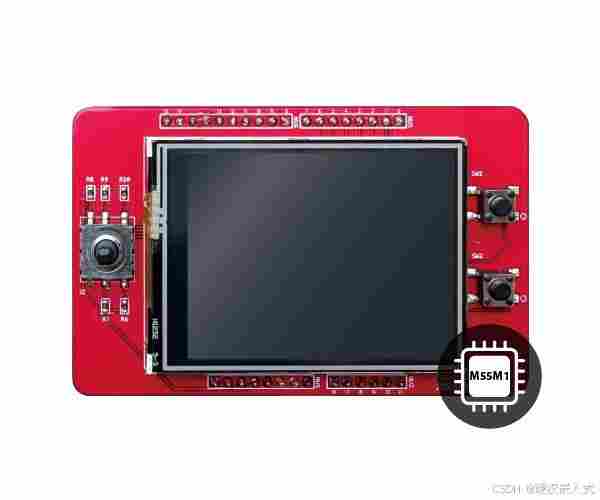

NuEzAI-M55M1 开发工具大大简化了端点 AI 开发过程。即使之前没有端点 AI 经验的开发人员也可以轻松创建和部署 AI 模型。该平台非常适合用作早期开发评估套件，使开发人员能够快速上手并缩短上市时间。
2、兆易创新GD32A7系列全新一代车规级MCU发布
强劲升级，兆易创新GD32A7系列全新一代车规级MCU震撼登场-新闻-兆易创新 GigaDevice | 官方网站
GD32A71x/GD32A72x/GD32A74x系列车规级MCU采用了ortex-M7内核，分别支持单核、双核、单核锁步三种选项，主频160MHz，算力763 DMIPS，并配备了最高4MB片上Flash和512KB SRAM，支持双Flash BANK，可满足无缝OTA升级需求。
芯片采用2.97-5.5V宽电压供电，能在-40℃~+125℃的工作温度范围内稳定运行，符合AEC-Q100 Grade1标准，工作寿命15年以上。

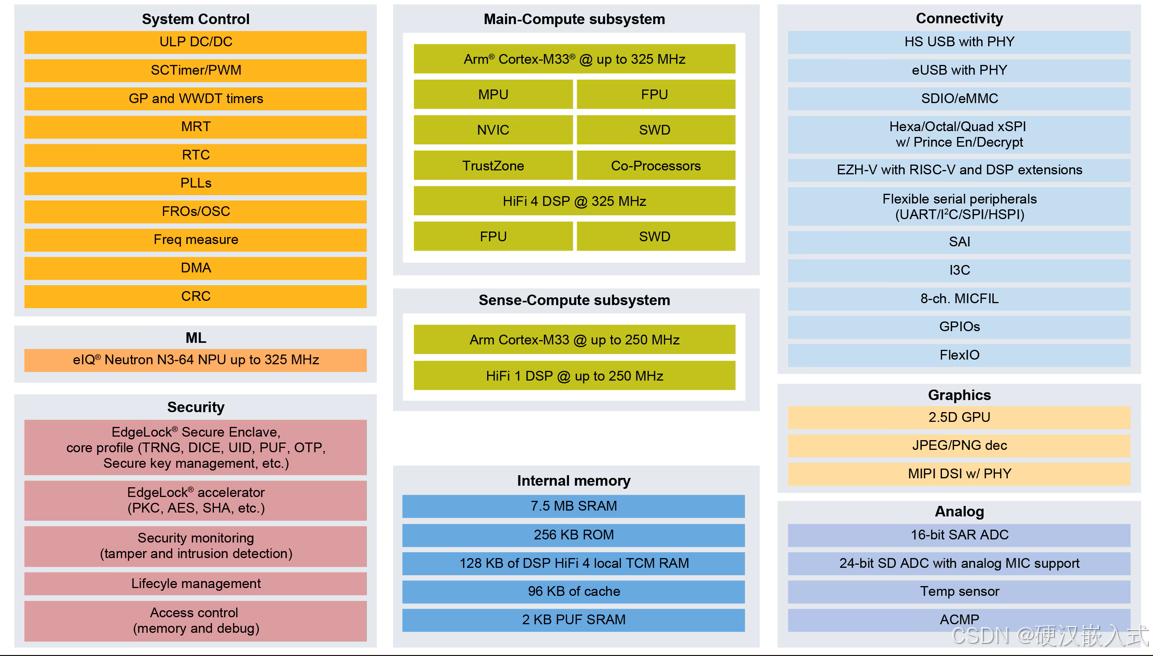

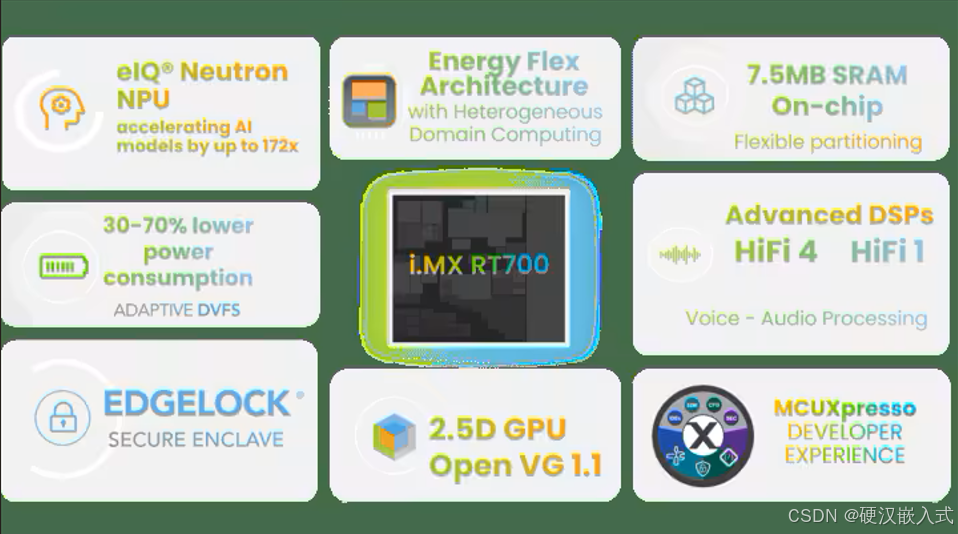

3、NXP的AI单片机iMX RT700发布，带7.2MB片上SRAM
https://www.nxp.com/products/pro ... pu-cores:i.MX-RT700

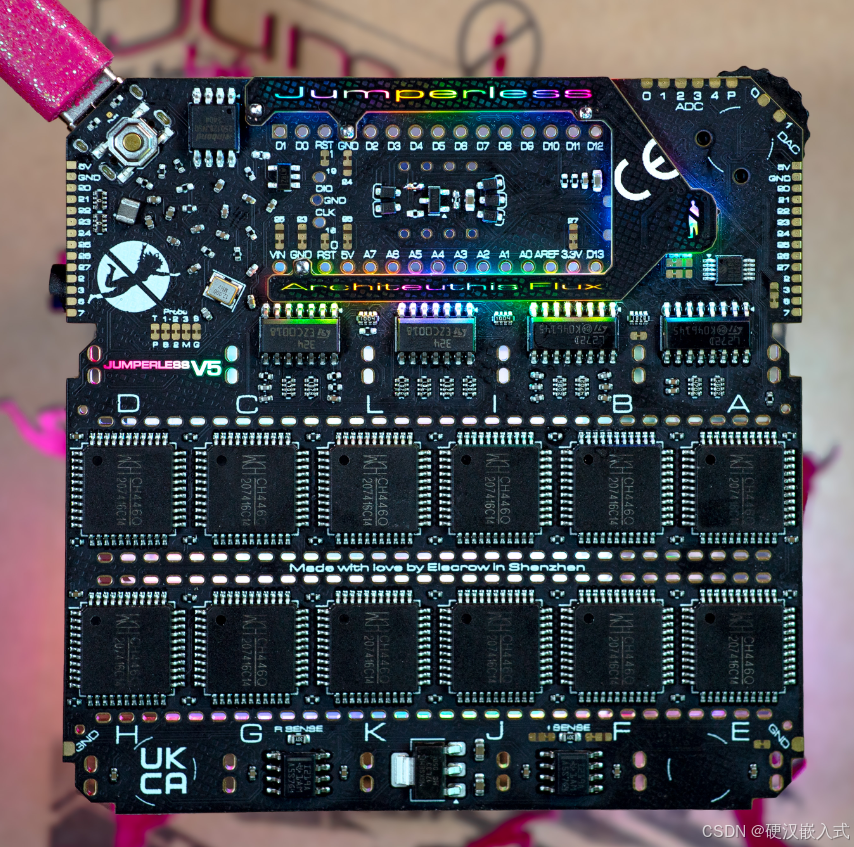

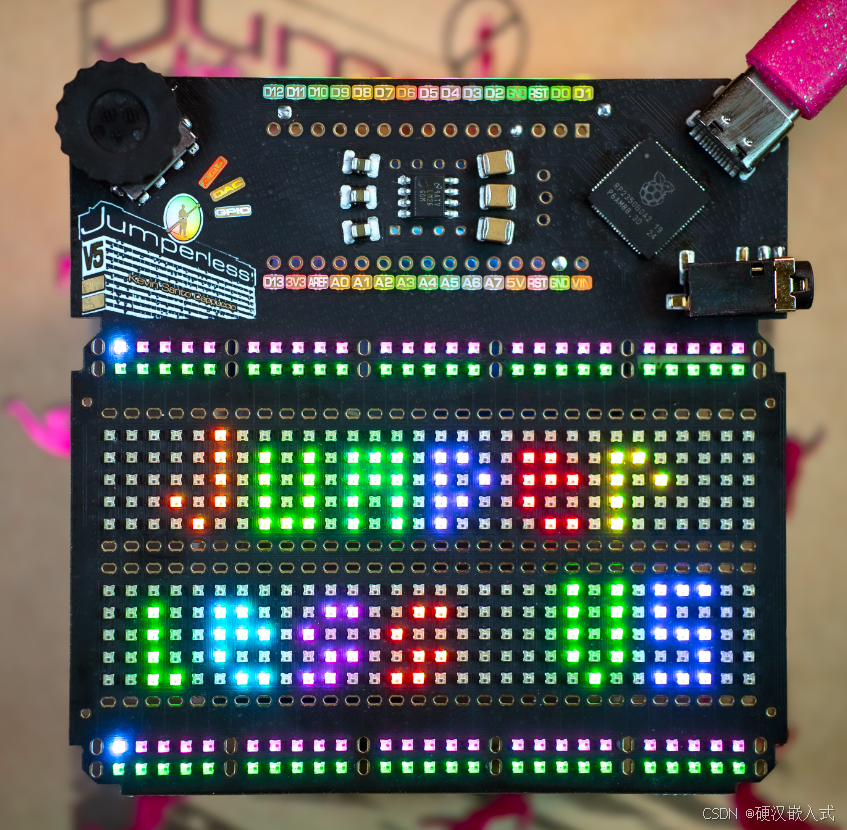

8、模拟矩阵键盘推出树莓派RP2350B板
https://www.crowdsupply.com/architeuthis-flux/jumperless-v5
这个是去年hackaday大赛的一个作品，今年继续更新，推出RP2350版
折腾跳线帽是大部分板子的常规操作，但分享的这个板子则不然，它旨在用模拟开关矩阵替换所有这些电线。大家所要做的就是插入器件并在配套 GUI 上进行虚拟连接。
同时还具有许多内置功能，例如DAC和ADC，可以根据需要在原型下切换电路。它还在面包板区域嵌入了一些LED，可以点亮并提供彼此连接的视觉提示
9、芯片IC

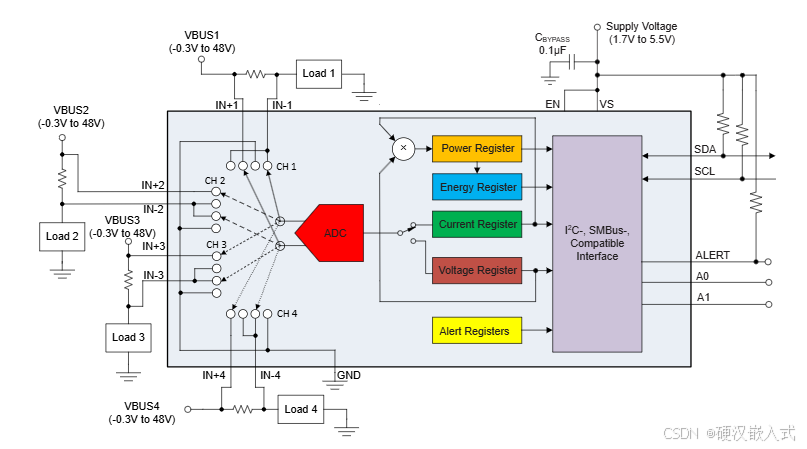

1、TI推出具有 I2C 接口的四通道、16 位、高精度、电流、电压、功率和能量监控器
INA4230 数据表、产品信息和支持 | 德州仪器 TI.com.cn
2、Microchip的航空和国防通信杂志发布第22期
大家有兴趣可以看看
https://page.microchip.com/rs/93 ... fense_Sept_2024.pdf

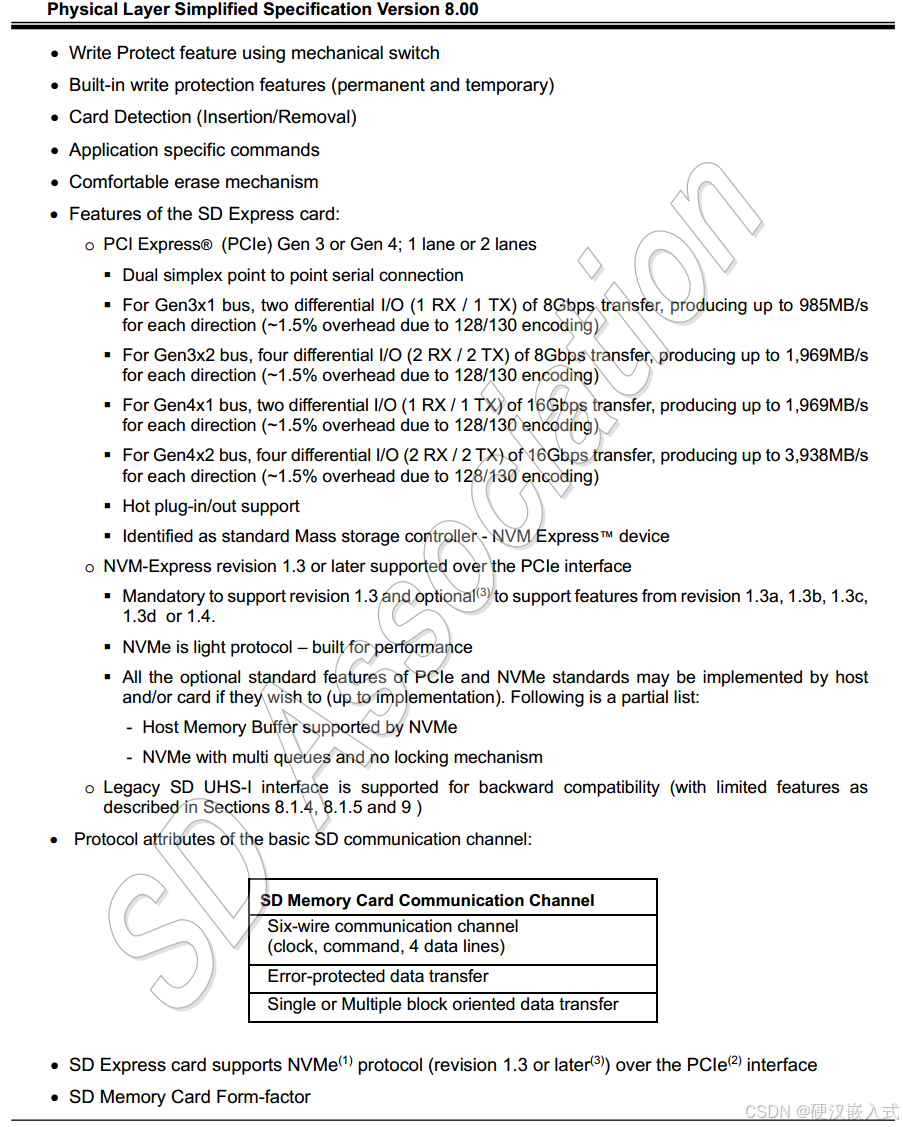

3、 业界首款SD V8.0规范SD卡，读速度1700MB/S，写速度1000BM/S，媲美SSD

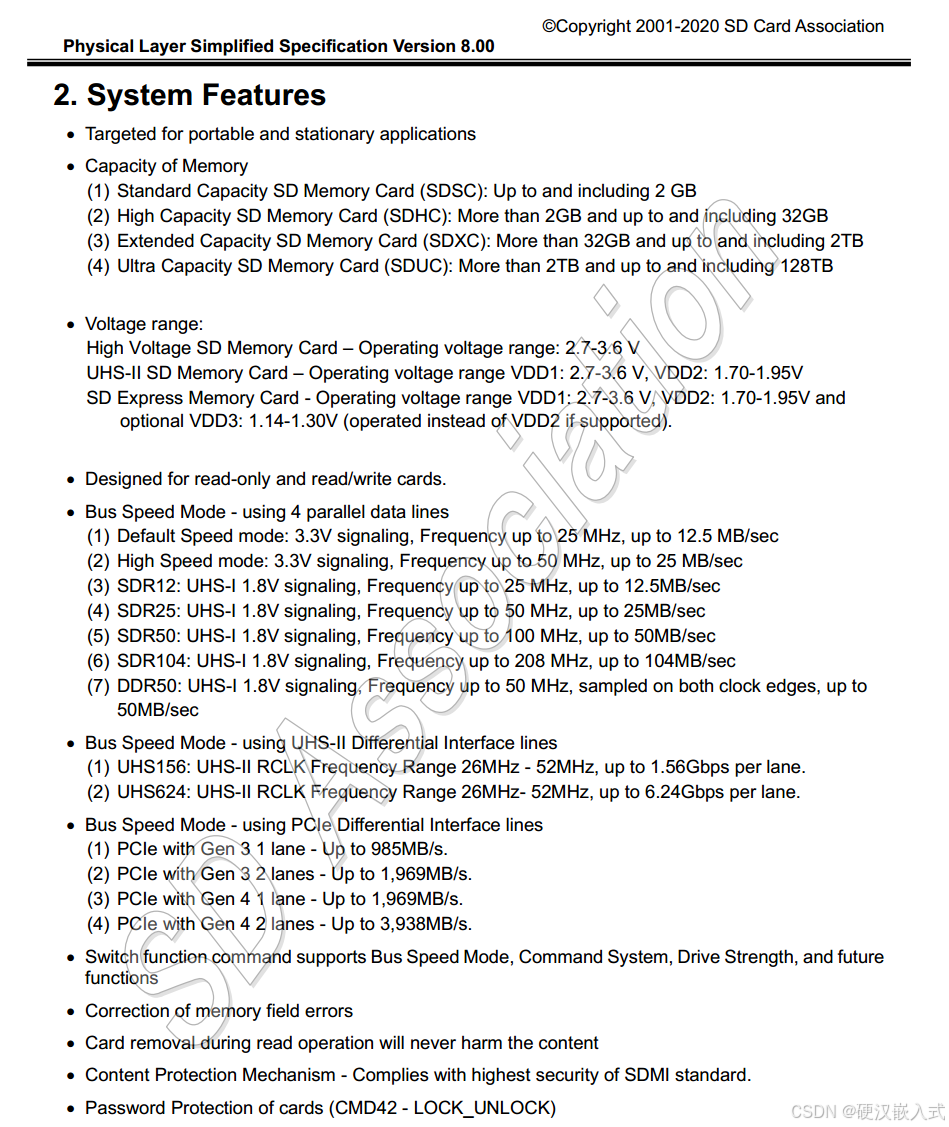

这真是逆天速度，之前速度规范：
卡的速度是达到了，但是配套的，支持SD8.0卡的设备还不存在

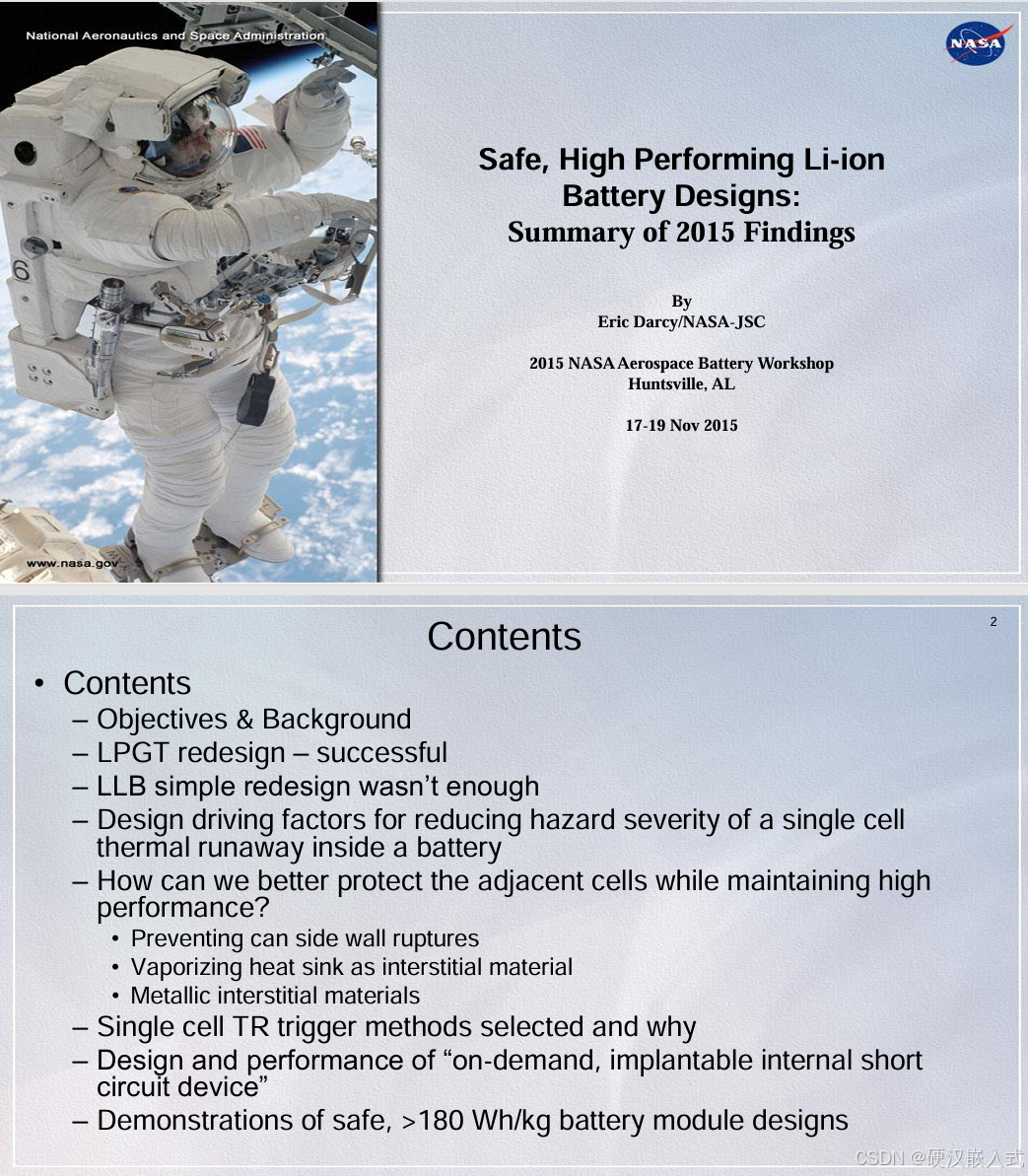

10、NASA航空航天锂电池设计
https://ntrs.nasa.gov/api/citati ... ads/20150020936.pdf
这是一篇PPT文档，可以让大家了解航空航天锂电池设计
20150020936.pdf (8.09 MB)
11、IDE相关

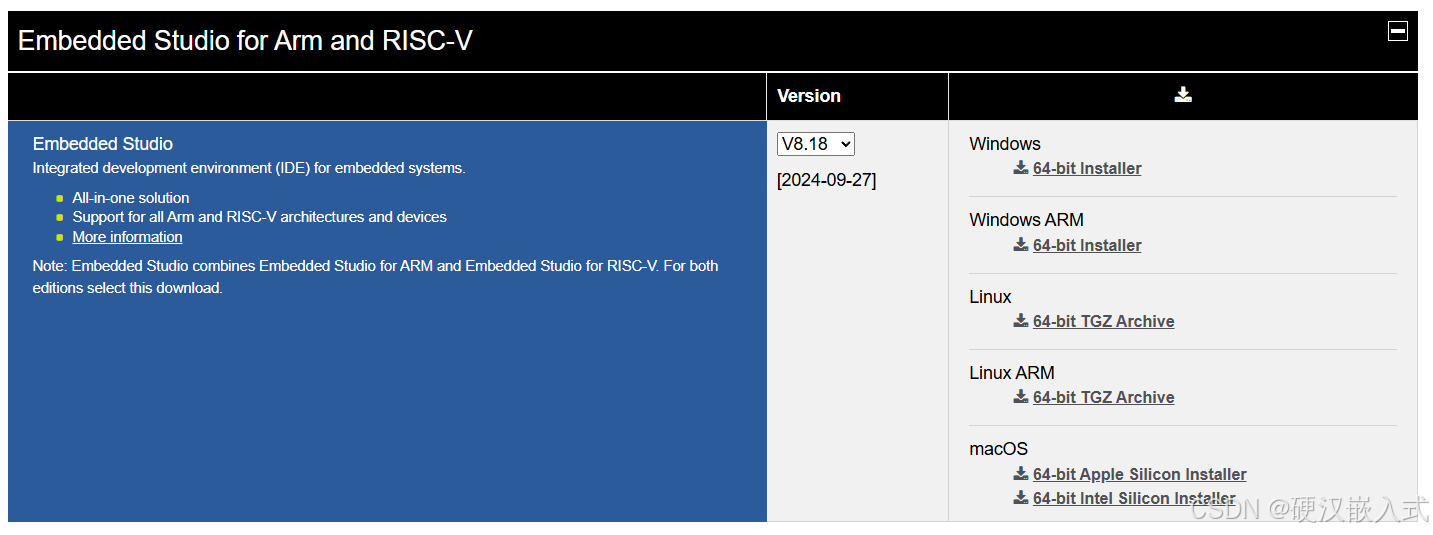

1、Embedded Studio V8.18发布
SEGGER - The Embedded Experts - Downloads - Embedded Studio

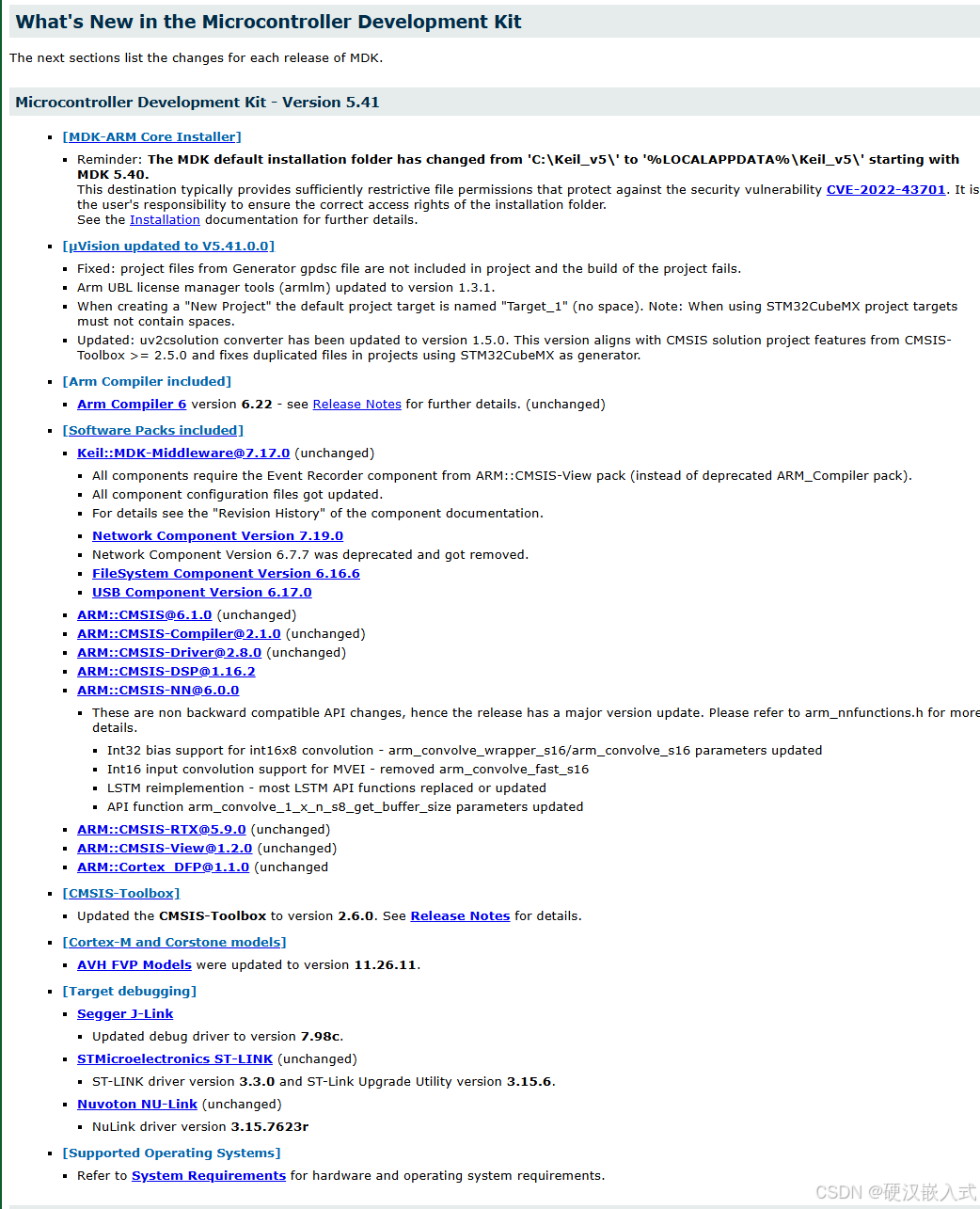

2、MDK5.41发布
更新记录
3、Matlab 2024b发布
https://ww2.mathworks.cn/product ... atest_features.html
主要更新
5G Toolbox - 探索候选 6G 波形生成；使用无线波形分析器对采集的 5G 波形执行信号质量评估。
DSP HDL Toolbox - 使用交互式 DSP HDL IP 设计器自定义、配置 DSP 算法，并生成 HDL 代码和验证组件。
Simulink Control Design - 设计和实现非线性与数据驱动控制方法，如滑动模式和迭代学习控制。
System Composer - 编辑子视图；用活动和序列图描述系统行为。
功能迁移
Embedded Coder - 从 R2024b 开始，SoC Blockset Support Package for Infineon® AURIX™ Microcontrollers 已合并到 Embedded Coder Support Package for Infineon® AURIX™ TCx4 Microcontrollers 中。

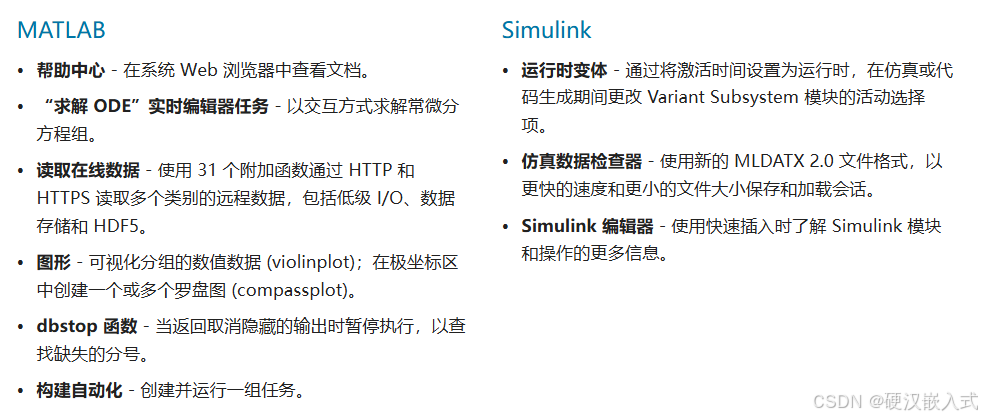

版本亮点
12、RTOS
1、uCOS全家桶终于迎来2024年的第1次中间件更新，升级网络协议栈
【前言】
之前的更新的帖子说明
好久没关注uCOS系统的消息了，全家桶免费后，竟一直以全新的名字Flexible Safety RTOS登场，且一直在更新
好久没关注uCOS系统的消息了，全家桶免费后，竟一直以全新的名字Flexible Safety RTOS登场，且一直在更新 - uCOS & uCGUI & emWin & embOS & TouchGFX & ThreadX - 硬汉嵌入式论坛 - Powered by Discuz!

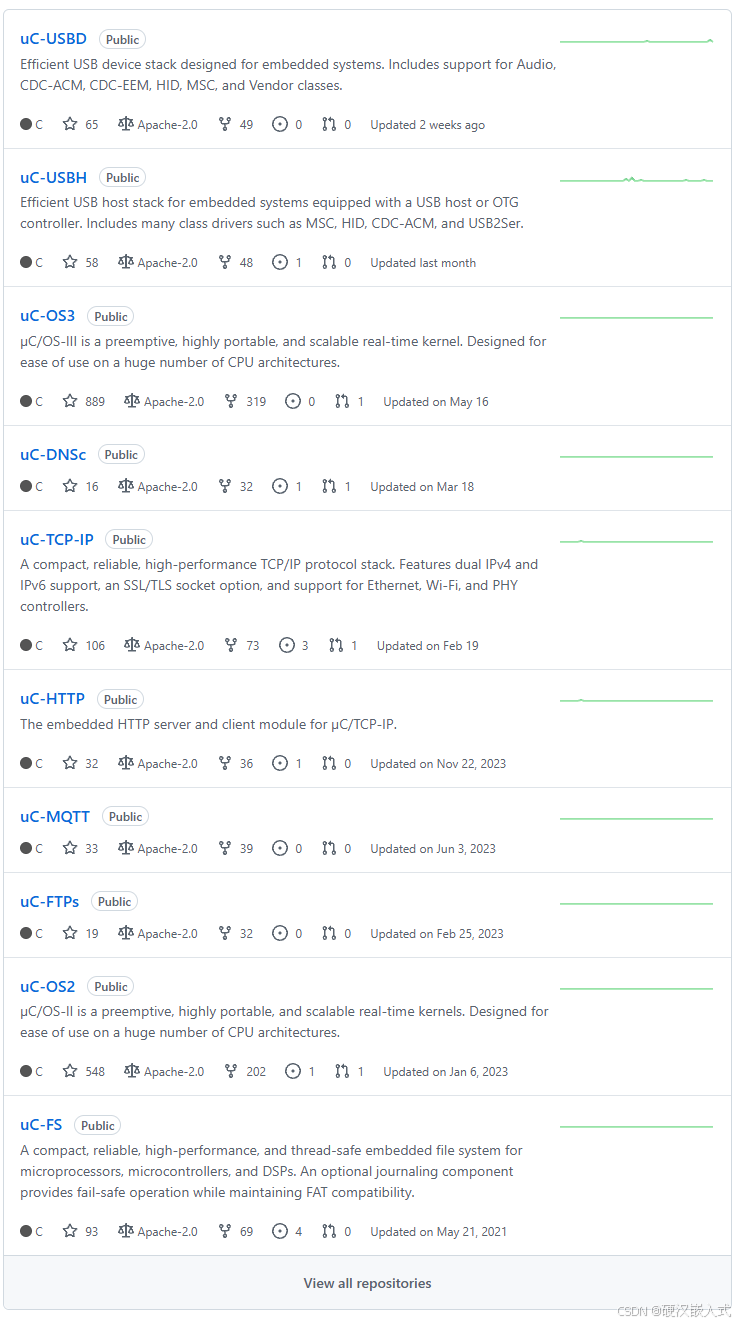

【更新】
uCOS全家桶开源免费后，他们的官网就被Weston Embedded Solutions 接管了，并且修改了域名，原来的域名会自动跳转到Silicon Labs。主免费后，Gihub上几乎没什么更新了。
但是Weston Embedded Solutions 接管的网站上，他们是有更新的。2024年能迎来首次更新，确实不容易。如果能同步到Github就更好了
2、SEGGER embOS推出Linux端模拟器
SEGGER 发布了两个新的 embOS 仿真模拟器：embOS Sim Linux 和 embOS-MPU Sim Linux。
通过模拟 Linux 主机系统上的硬件，取代物理硬件，为开发人员提供了一种无缝的方式来构建原型和测试应用程序。
embOS Sim Linux 端口支持 32 位和 64 位系统，并为每个任务控制块提供 RAM 使用率为 132 字节和 60 字节的内核。embOS-MPU Sim Linux 针对 32 位系统进行了优化，内核使用 156 字节的 RAM，每个任务控制块使用 332 字节。
两种仿真都包括一个即用型板级支持包 （BSP）。

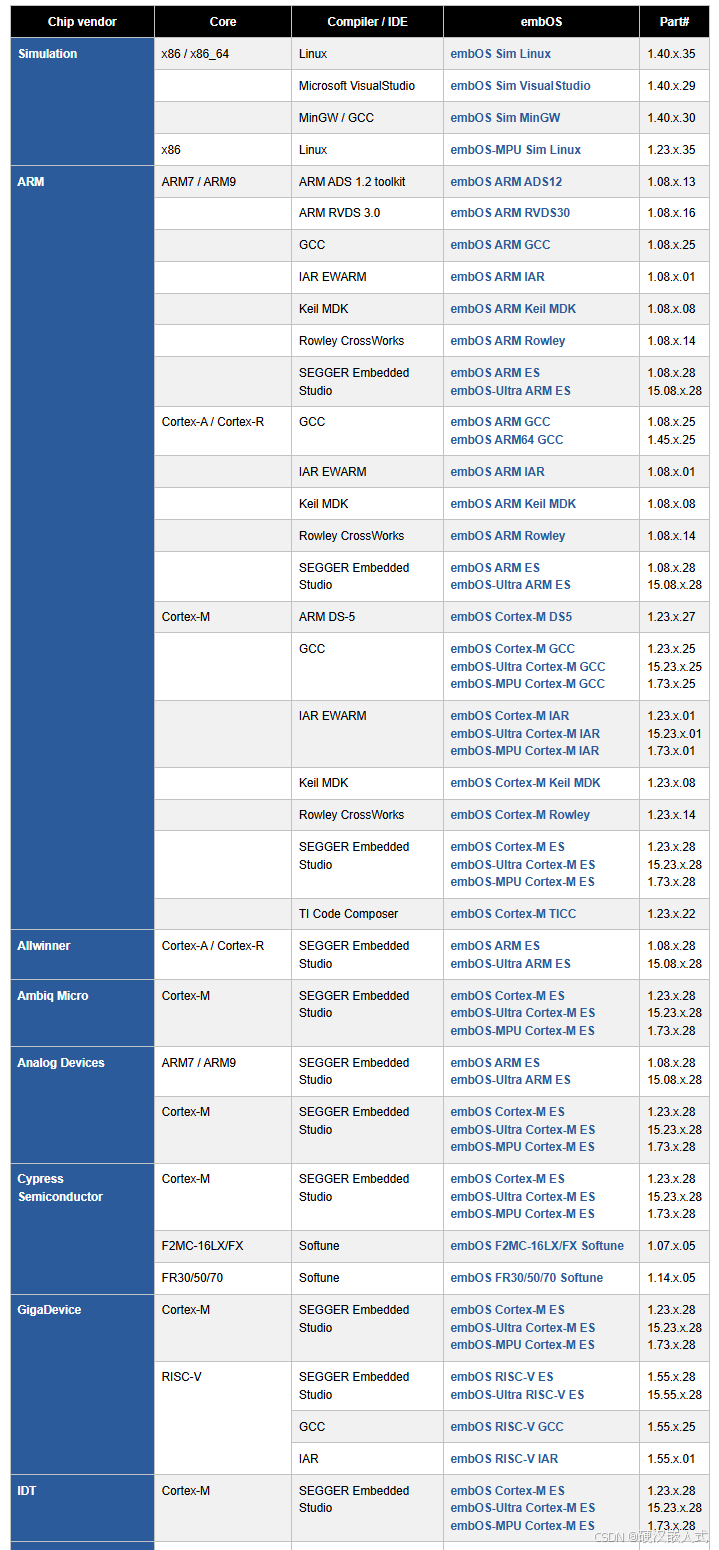

新的 Linux 端口补充了 SEGGER 现有的 Windows embOS 仿真，扩展了对嵌入式软件开发的平台支持。embOS 当前支持的所有内核和编译器的列表可在此处获得：
https://www.segger.com/products/ ... bos-ports-overview/
部分截图
13、H7-TOOL 本周进展
H7-TOOL详细介绍：H7-TOOL开发工具，1拖4/16脱机烧录，高速DAPLINK，RTOS Trace，CAN/串口助手, 示波器, RTT等，支持WiFi，以太网，高速USB和手持 - H7-TOOL开发工具 - 硬汉嵌入式论坛 - Powered by Discuz!

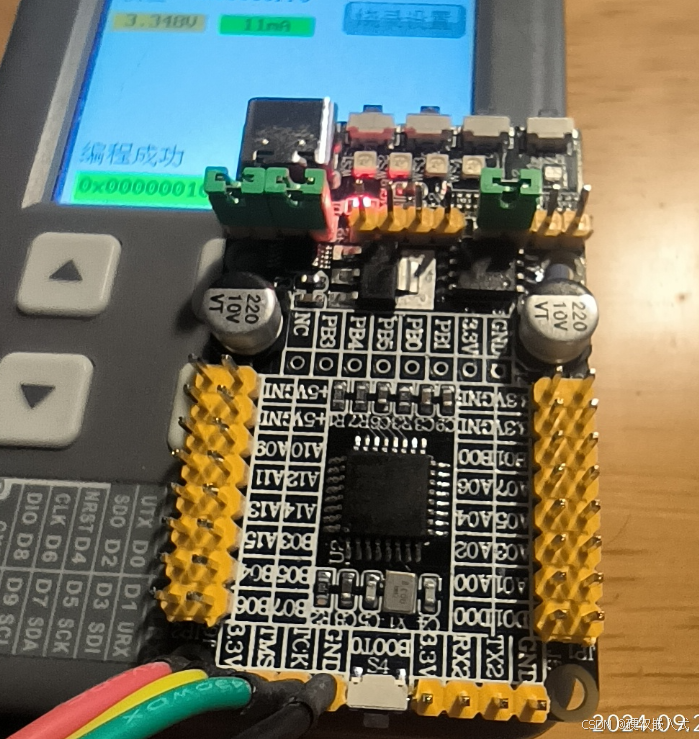

1、新增多款脱机烧录芯片支持
（1）新增国民技术N32H47x 、N32H48x系列
（2）增加富芮坤FR8008, FR8003, FR2012支持
（3）新增芯片CW32L010系列

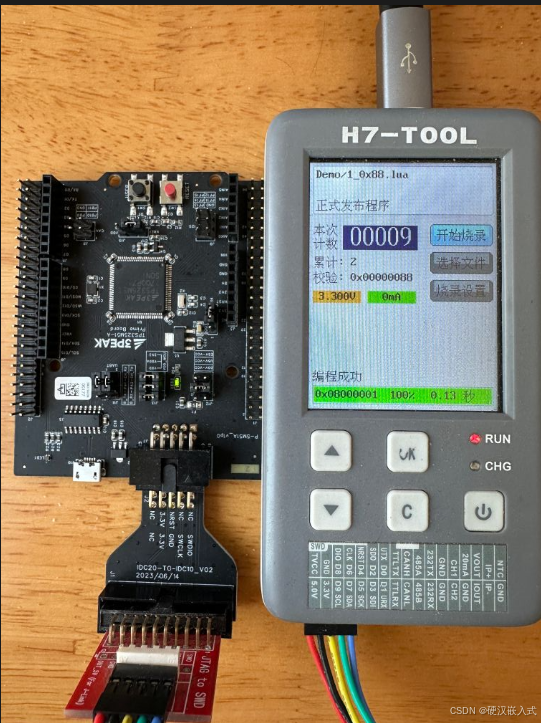

（4）增加3PEAKS思瑞浦混合信号单片机TPS32M支持
（5）增加对澎湃微PT32F030支持

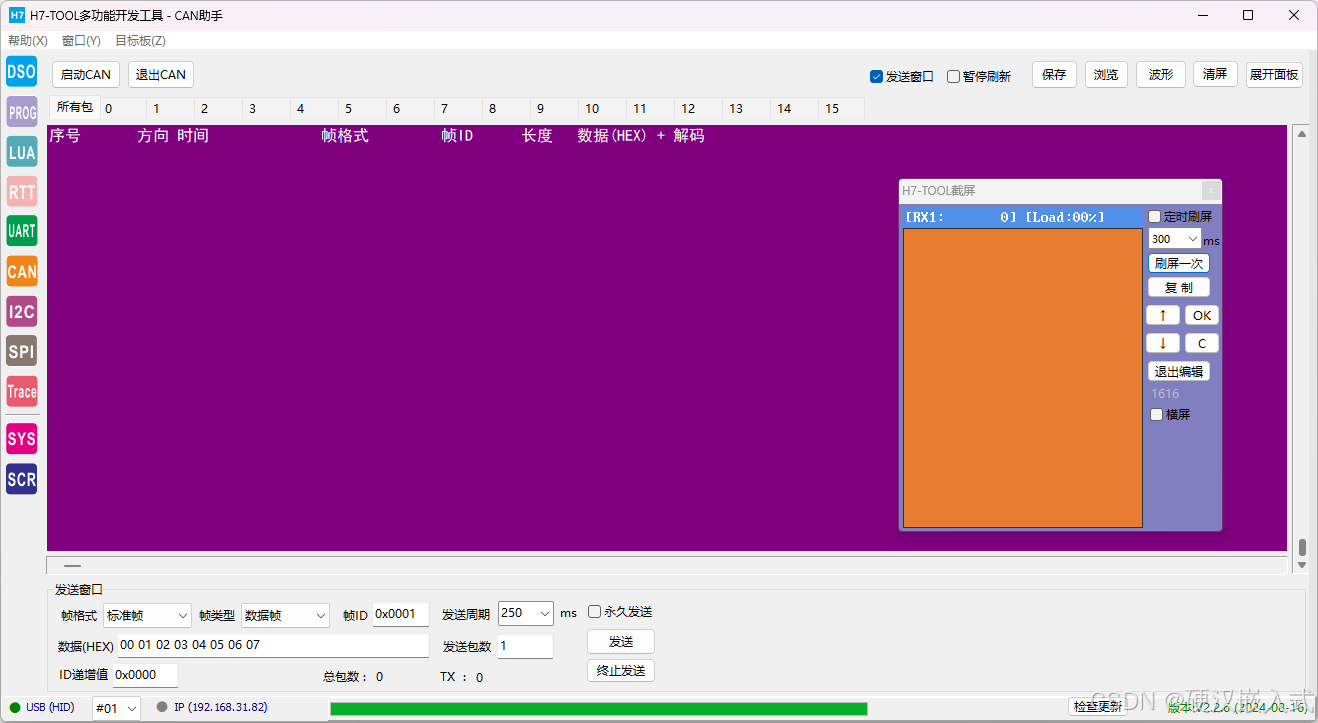

2、初步为H7-TOOL的CAN/CANFD助手做了个负载率检测
CAN负载率（CAN bus load rate）是指在单位时间内，CAN总线上实际传输的位数与理论上可以传输的位数的比值。简单来说，它表示总线的实际数据传输速率与总线带宽的占比

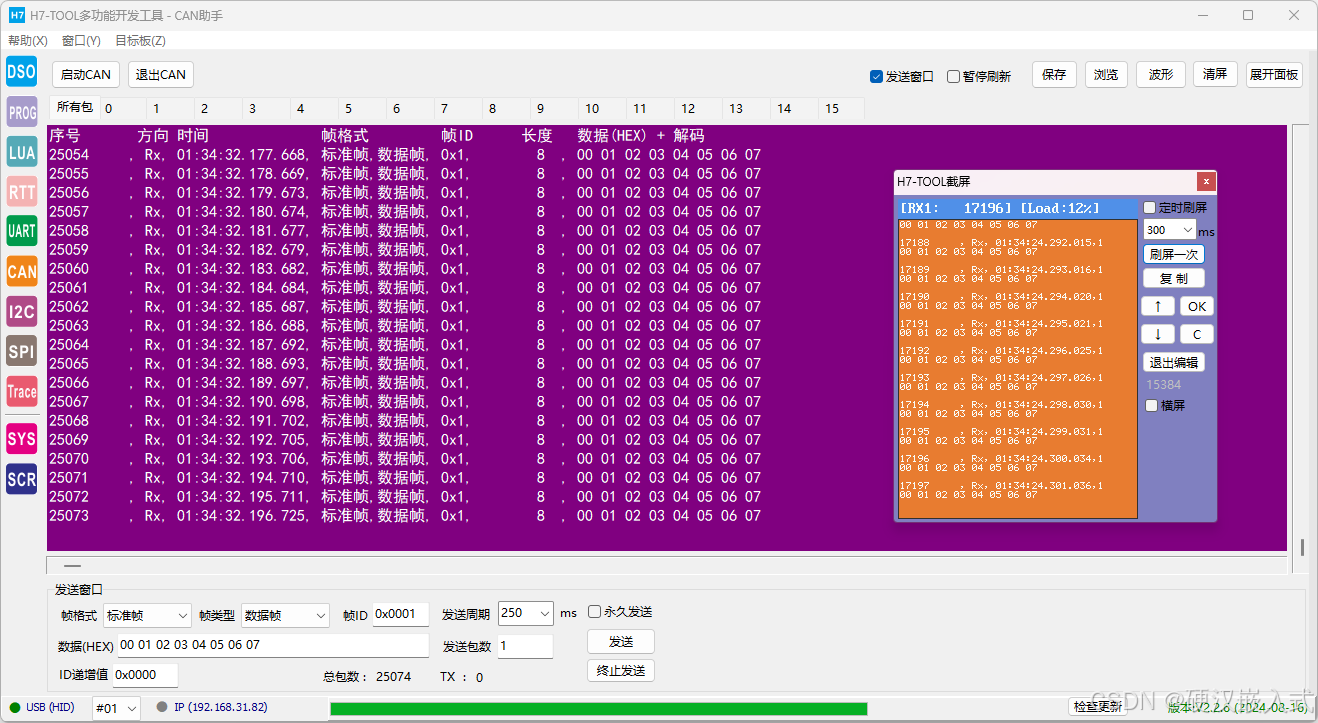

初步做了个效果展示，将其展示到LCD显示屏顶栏
动态：
