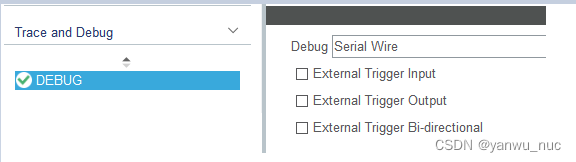

1. 选择调试下载方式
用STM32CubeMX工具选择好芯片后，在Trace and Debug里面选择下载调试方式。

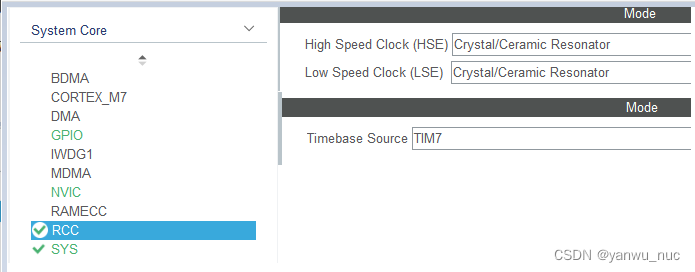

2. 选择晶振和时基
在System Core里面配置晶振和时基
3.打开CRC检验

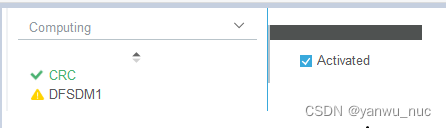

在Computing中打开CRC,勾选Activated即可。ST使用TouchGFX必须使能CRC。

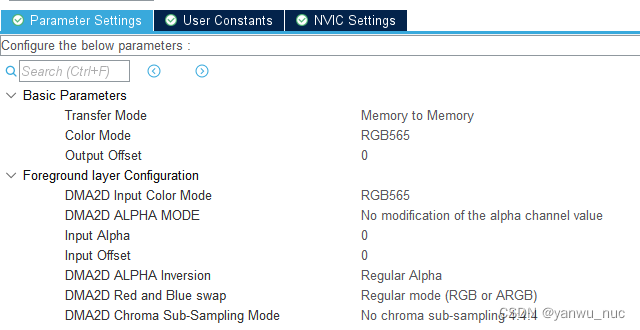

4.使能DMA2D
在Multimedia中打开DMA2D,勾选Activated，并配置和使能DMA2D中断。

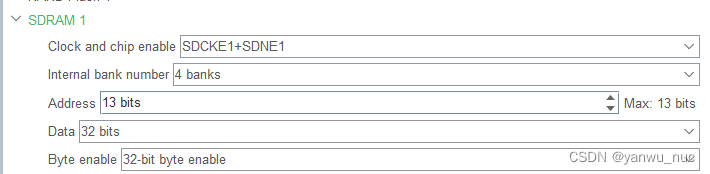

5.配置SDRAM

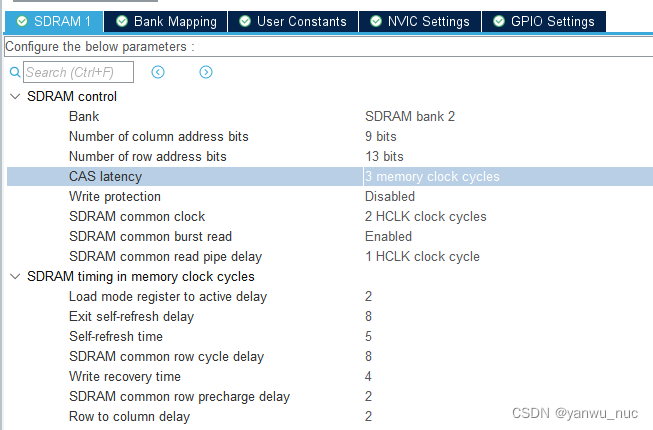

Connectivity中找到FCM,相关配置如图：
下面的相关配置参考《野火29-电容触摸屏-触摸画板》的bsp_sdram.c文件中的 SDRAM_Init(void)函数内容进行配置。也可根据数据手册配置。额~~~我还不会看数据手册。

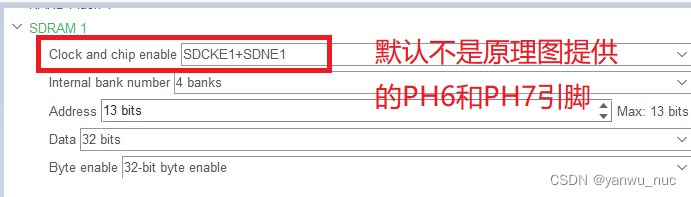

切记：需要对 SDRAM的片选信号和时钟使能信号进行重新配置，否则屏幕只能点亮，而不能正常显示touchgfx。 PH6引脚更改为FMC_SDNE1，PH7引脚更改为FMC_SDCKE1。

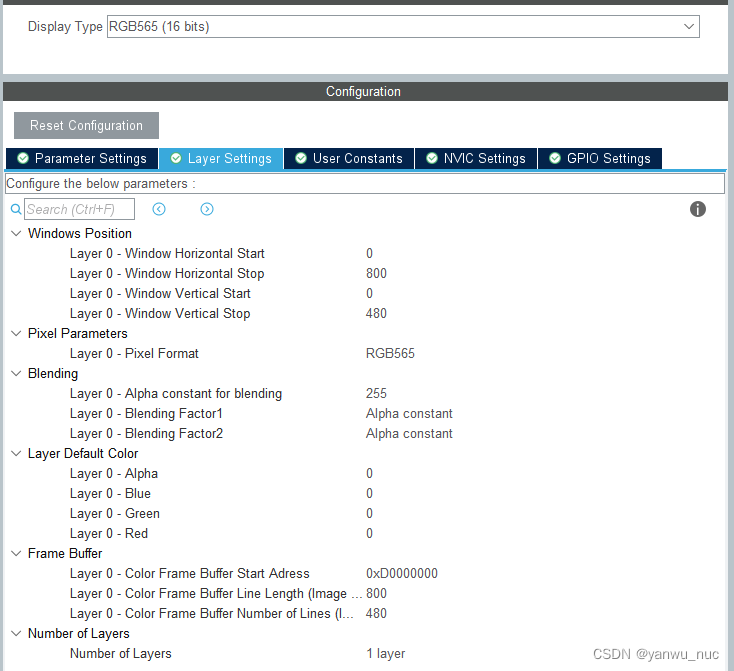

7.配置LTDC

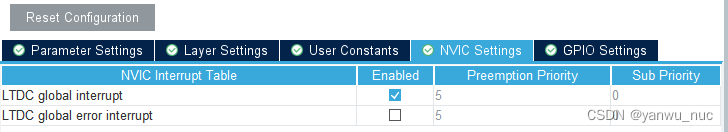

在Multimedia中选择LTDC，并使能LTDC中断。

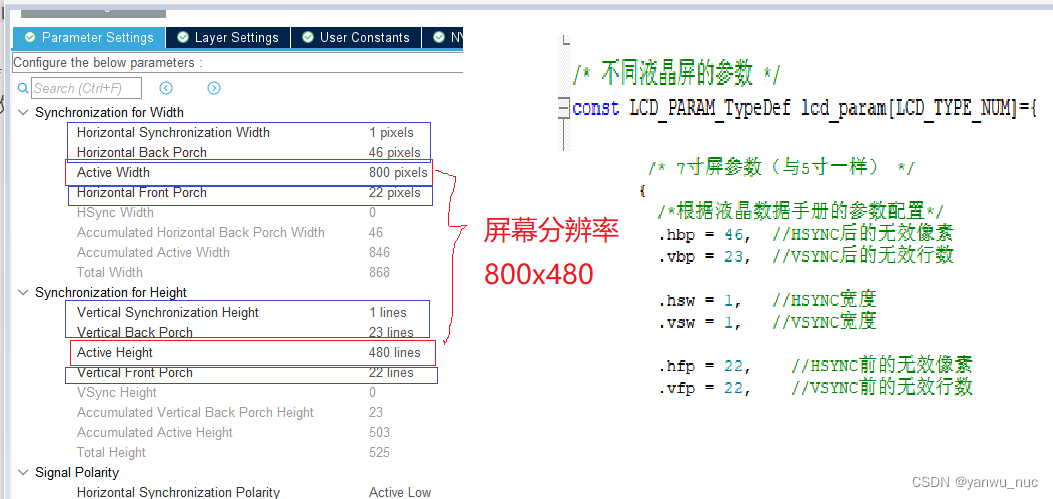

下面的相关配置参考《野火29-电容触摸屏-触摸画板》的bsp_lcd.c文件中的 LCD_PARAM_TypeDef lcd_param[LCD_TYPE_NUM]数组内容进行配置。

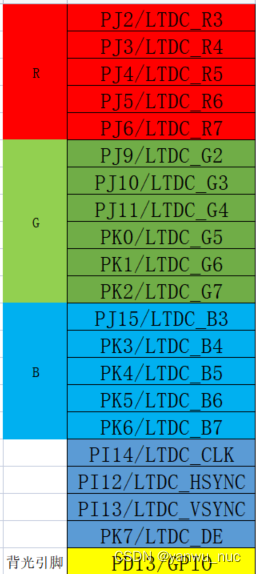

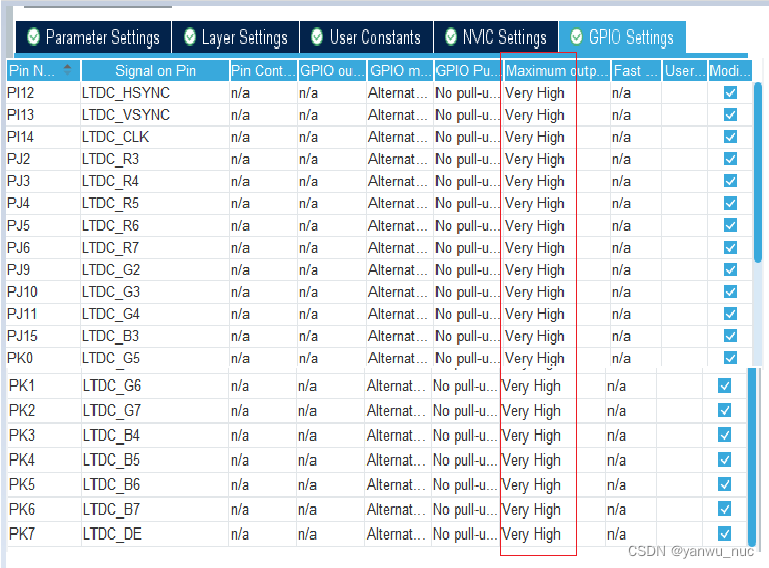

需要对LTDC的相关引脚重新手动配置，和原理图一一对应，这里使用RGB565,相关配置引脚如下
这里可参考手把手教你制作TouchGFX的工程模板 里面介绍了触摸中断的引脚设置方式。本文未用到此方法，因为触摸中断已经在野火stm32h743xih6 touchgfx 添加触摸代码(二)的bsp_i2c_touch.h文件中定义。

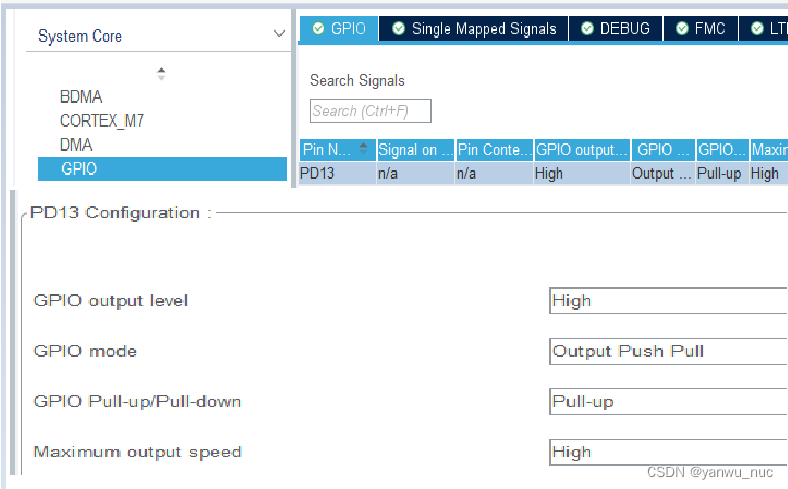

显示屏背光设置

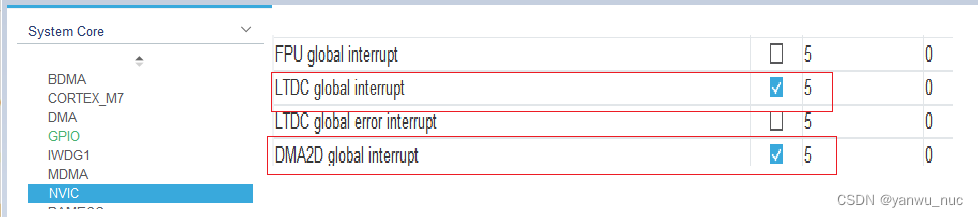

8.检查相关中断是否开启

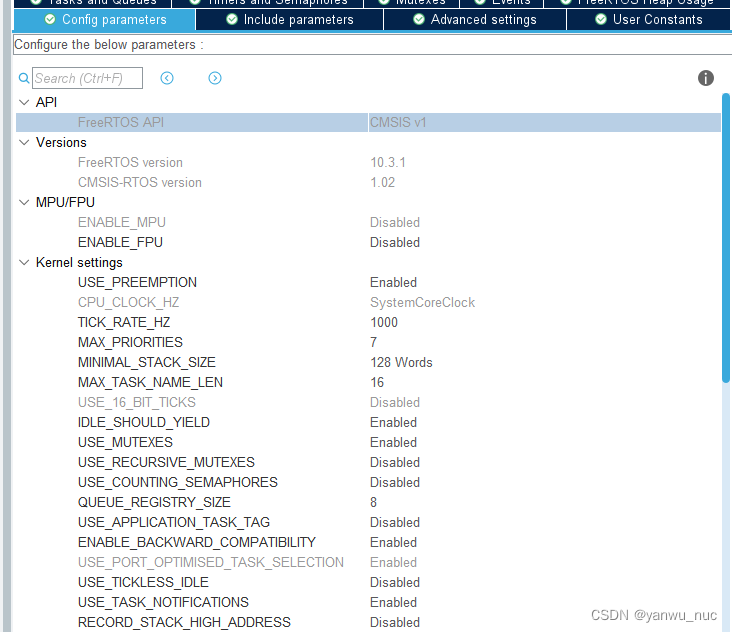

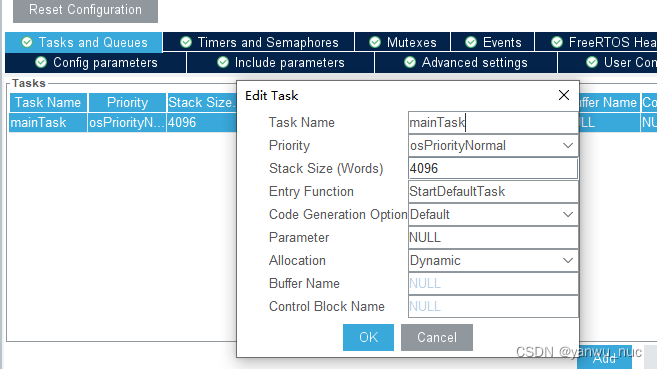

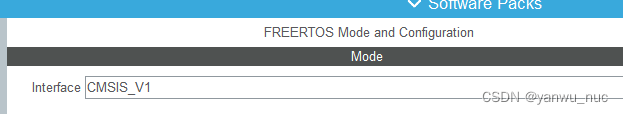

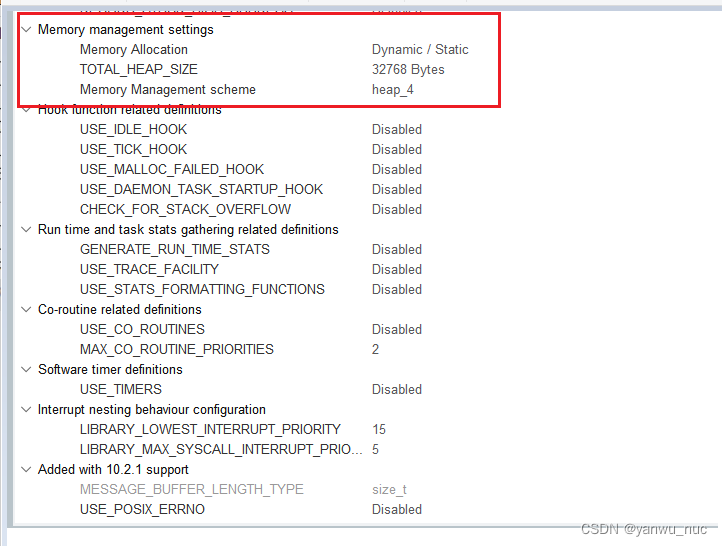

9.配置FREERTOS
在Middleware中选择CMSIS_V1

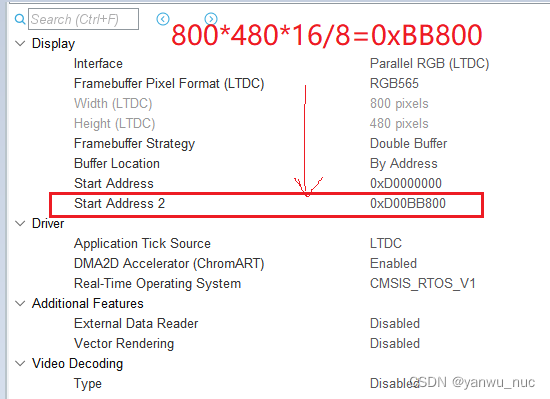

10配置touchgfx
在Software packs中配置 touchgfx

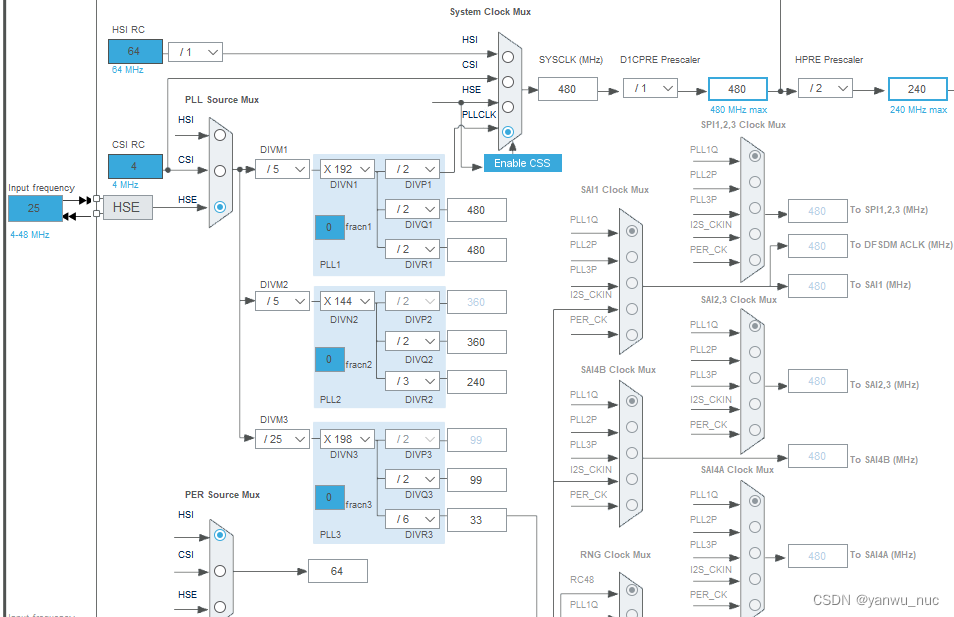

11.配置时钟
野火七寸屏最大时钟33Mhz,FMC最大支持240Mhz
12.生成工程
13.先使用touchgfx designer工具配置GUI
步骤12完成后直接打开mdk工程会报错

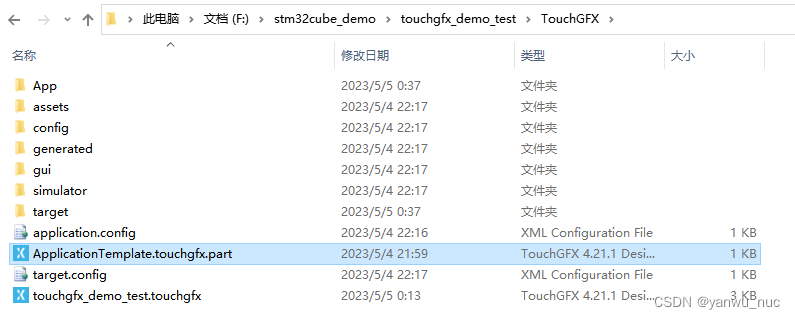

在STM32cubemx生成的文件夹下的TouchGFX中打开ApplicationTemplate.touchgfx.part配置GUI界面。
14.添加SDRAM相关代码

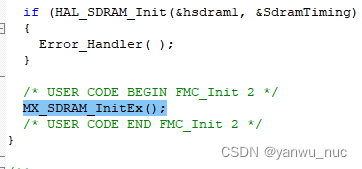

在main.c中添加SDRAM的相关代码
/** * @brief FMC SDRAM 模式配置的寄存器相关定义 */#define SDRAM_SIZE 0x4000000 //64M字节,两片W9825G6KH-6,32MB@16bit组成64M@32bit/*SDRAM 的bank选择*/ #define FMC_BANK_SDRAM FMC_Bank2_SDRAM #define FMC_COMMAND_TARGET_BANK FMC_SDRAM_CMD_TARGET_BANK2#define SDRAM_MODEREG_BURST_LENGTH_1 ((uint16_t)0x0000)#define SDRAM_MODEREG_BURST_LENGTH_2 ((uint16_t)0x0001)#define SDRAM_MODEREG_BURST_LENGTH_4 ((uint16_t)0x0002)#define SDRAM_MODEREG_BURST_LENGTH_8 ((uint16_t)0x0004)#define SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL ((uint16_t)0x0000)#define SDRAM_MODEREG_BURST_TYPE_INTERLEAVED ((uint16_t)0x0008)#define SDRAM_MODEREG_CAS_LATENCY_2 ((uint16_t)0x0020)#define SDRAM_MODEREG_CAS_LATENCY_3 ((uint16_t)0x0030)#define SDRAM_MODEREG_OPERATING_MODE_STANDARD ((uint16_t)0x0000)#define SDRAM_MODEREG_WRITEBURST_MODE_PROGRAMMED ((uint16_t)0x0000) #define SDRAM_MODEREG_WRITEBURST_MODE_SINGLE ((uint16_t)0x0200) #define SDRAM_TIMEOUT ((uint32_t)0xFFFF)static FMC_SDRAM_CommandTypeDef Command;static void MX_SDRAM_InitEx(void); //函数声明static void SDRAM_delay(__IO uint32_t nCount){ __IO uint32_t index = 0; for(index = (100000 * nCount); index != 0; index--) { }}static void MX_SDRAM_InitEx(void){uint32_t tmpr = 0;/* Step 1 ----------------------------------------------------------------*//* 配置命令：开启提供给SDRAM的时钟 */Command.CommandMode = FMC_SDRAM_CMD_CLK_ENABLE;Command.CommandTarget = FMC_COMMAND_TARGET_BANK;Command.AutoRefreshNumber = 1;Command.ModeRegisterDefinition = 0;/* 发送配置命令 */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);/* Step 2: 延时100us */ SDRAM_delay(1);/* Step 3 ----------------------------------------------------------------*//* 配置命令：对所有的bank预充电 */ Command.CommandMode = FMC_SDRAM_CMD_PALL;Command.CommandTarget = FMC_COMMAND_TARGET_BANK;Command.AutoRefreshNumber = 1;Command.ModeRegisterDefinition = 0;/* 发送配置命令 */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT); /* Step 4 ----------------------------------------------------------------*//* 配置命令：自动刷新 */ Command.CommandMode = FMC_SDRAM_CMD_AUTOREFRESH_MODE;Command.CommandTarget = FMC_COMMAND_TARGET_BANK;Command.AutoRefreshNumber = 8;Command.ModeRegisterDefinition = 0;/* 发送配置命令 */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);/* Step 5 ----------------------------------------------------------------*//* 设置sdram寄存器配置 */tmpr = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_1 | SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL | SDRAM_MODEREG_CAS_LATENCY_3 | SDRAM_MODEREG_OPERATING_MODE_STANDARD | SDRAM_MODEREG_WRITEBURST_MODE_SINGLE;/* 配置命令：设置SDRAM寄存器 */Command.CommandMode = FMC_SDRAM_CMD_LOAD_MODE;Command.CommandTarget = FMC_COMMAND_TARGET_BANK;Command.AutoRefreshNumber = 1;Command.ModeRegisterDefinition = tmpr;/* 发送配置命令 */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);/* Step 6 ----------------------------------------------------------------*//* 设置刷新计数器 *//* 刷新周期=64ms/8192行=7.8125us *//* COUNT=(7.8125us x Freq) - 20 *//* 设置自刷新速率 */HAL_SDRAM_ProgramRefreshRate(&hsdram1, 824); }在main.c的static void MX_FMC_Init(void)函数中调用MX_SDRAM_InitEx()函数

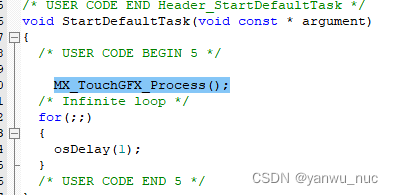

在main.c的void StartDefaultTask(void const * argument)函数中调用MX_TouchGFX_Process()函数，

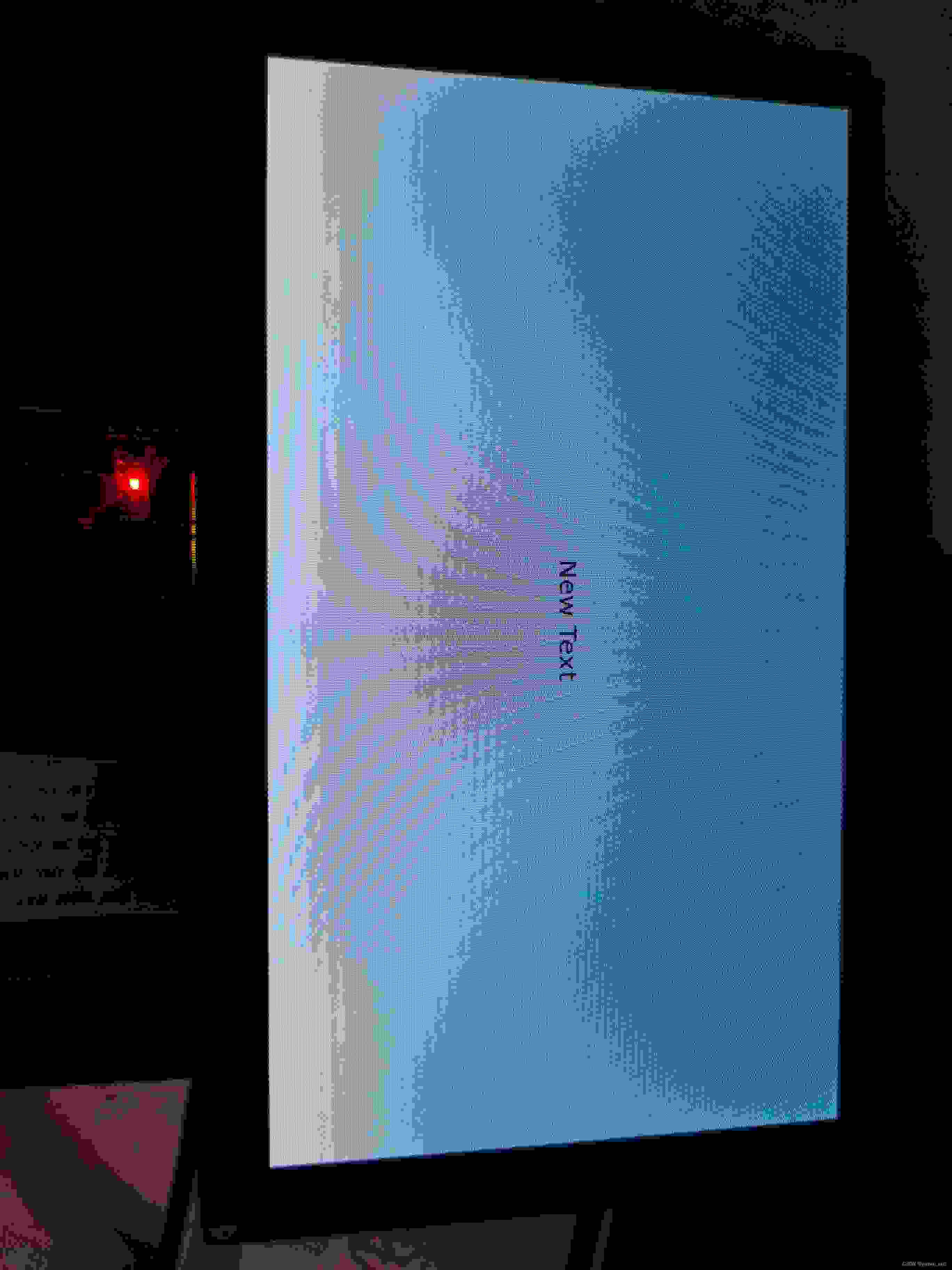

到这里，屏幕可以正常显示touchgfx的内容。

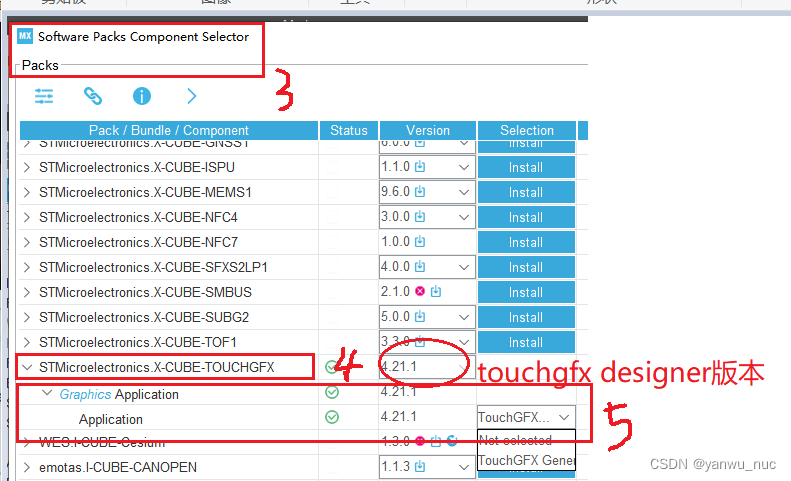

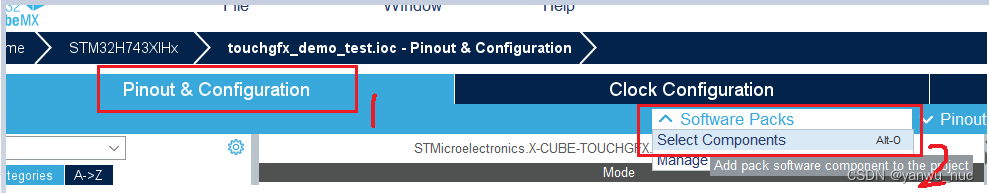

关于Software Packs选项找不到的解决办法：
