前言

  AVL树就是在二叉搜索树的基础上引入了平衡因子，因此AVL树也可以看成是二叉搜索树.一棵AVL树或者是空树，或者是具有以下性质的二叉搜索树：它的左右子树都是AVL树，左右子树高度之差(简称平衡因子)的绝对值不超过1(-1/0/1).接下来我们继续学习AVL树底层实现的部分机制.

文章目录

前言1.AVL树结构2.AVL树的插入✨左单旋✨右单旋✨右左双旋✨左右双旋 3.中序遍历4. AVL树的验证5.验证用例6.结语

1.AVL树结构

//AVL树节点类template<class K, class V>struct AVLTreeNode{pair<K, V> _kv;AVLTreeNode<K, V>* _pLeft;AVLTreeNode<K, V>* _pRight;AVLTreeNode<K, V>* _pParent;int _bf; // balance factorAVLTreeNode(const pair<K, V>& kv):_kv(kv), _pLeft(nullptr), _pRight(nullptr), _pParent(nullptr), _bf(0){}};// AVL: 二叉搜索树 + 平衡因子的限制template<class K,class V>class AVLTree{typedef AVLTreeNode<K,V> Node;public:AVLTree(): _pRoot(nullptr){}// 在AVL树中插入值为kv的节点bool Insert(const pair<K, V>& kv);//中序遍历void InOrder(){_InOrder(_pRoot);}//判断是否是平衡树bool IsBalanceTree(){//嵌套一层函数return _IsBalanceTree(_pRoot);}private:bool _IsBalanceTree(Node* pRoot);int _Height(Node* pRoot);void _InOrder(Node* root);// 右单旋void RotateR(Node* parent);// 左单旋void RotateL(Node* parent);// 右左双旋void RotateRL(Node* parent);// 左右双旋void RotateLR(Node* parent)

2.AVL树的插入

AVL树的插入过程可以分为两步：

按照二叉搜索树的方式插入新节点调整节点的平衡因子

在插入新节点之后，AVL树的平衡性可能会遭到破坏，此时就需要更新平衡因子，并检测是否破坏了AVL树的平衡性。

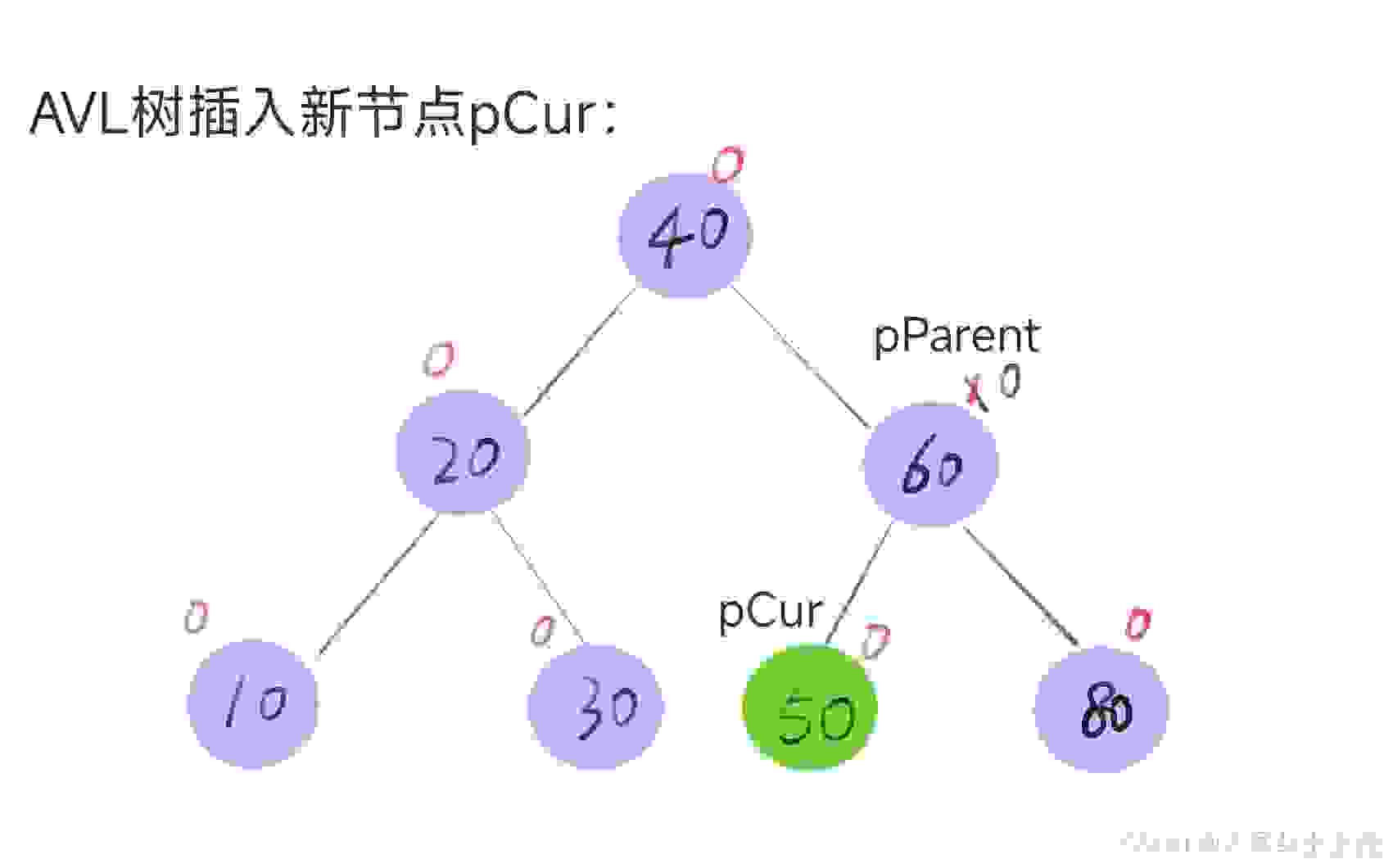

如下图所示：

pCur插入后，pParent的平衡因子一定需要调整，在插入之前，pParent
的平衡因子分为三种情况：-1，0, 1, 分以下两种情况：

如果pCur插入到pParent的左侧，只需给pParent的平衡因子-1即可，如上图所示如果pCur插入到pParent的右侧，只需给pParent的平衡因子+1即可

此时，pParent的平衡因子也可能有三种情况：0，正负1， 正负2

如果pParent的平衡因子为0，说明插入之前pParent的平衡因子为正负1，插入后被调整成0，此时满足AVL树的性质，插入成功，如上图所示；如果pParent的平衡因子为正负1，说明插入前pParent的平衡因子一定为0（不可能是2，因为这样没插入新节点前该树就已经不平衡了），插入后被更新成正负1，此时以pParent为根的树的高度增加，需要继续向上更新，如下图所示：

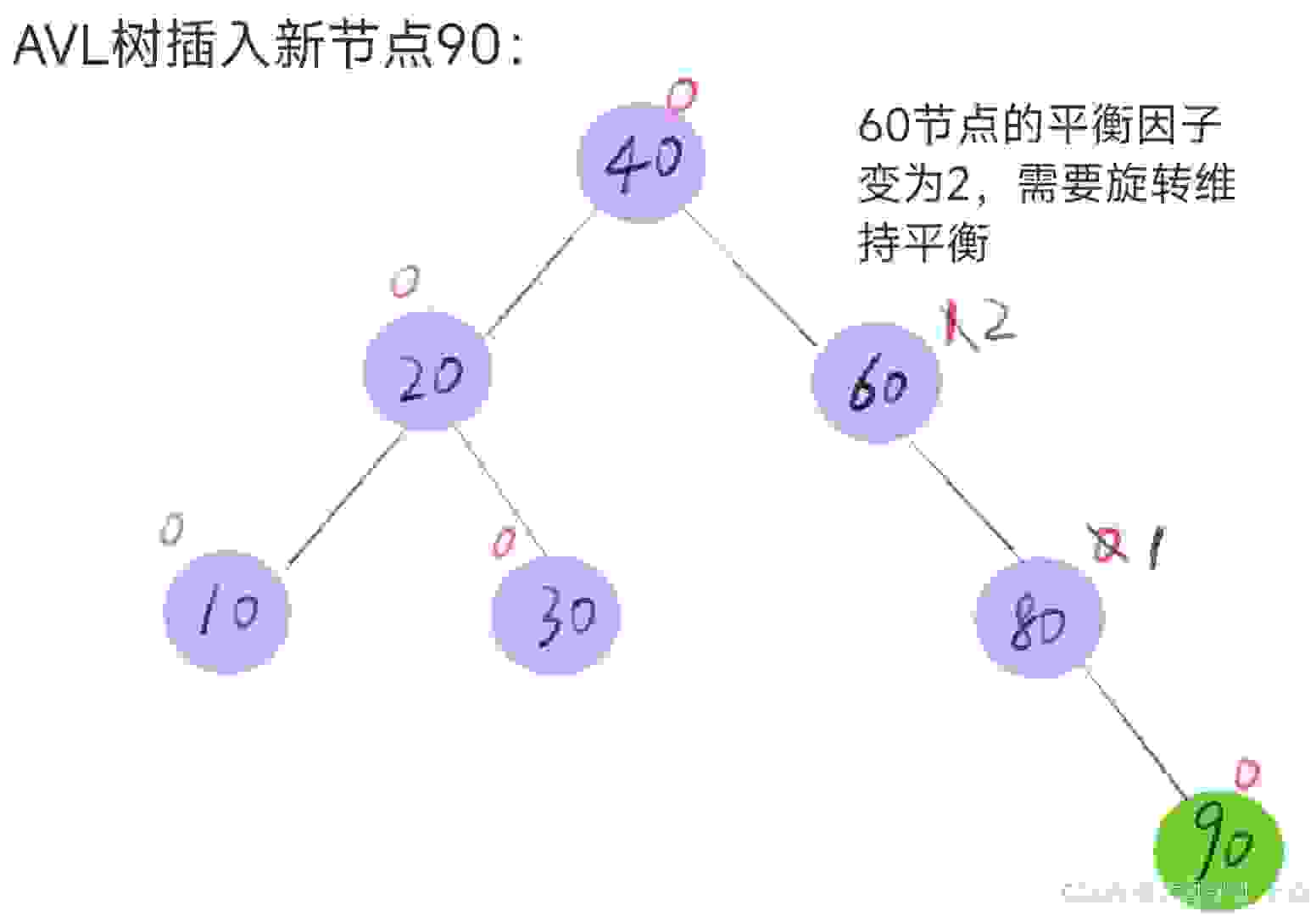

AVL树插入新节点90之后，pParent也就是80节点的平衡因子就需要更新为1，继续往上更新，直到60节点的平衡因子被更新为2，说明不符合AVL树的性质，就需要进行旋转来维持平衡。

如果更新后pParent的平衡因子为正负2，则pParent的平衡因子违反平衡树的性质，需要对其进行旋转处理，如上图所示

所以对于AVL树插入新节点来说，我们需要更新插入后由于左右子树高度差改变带来的新的平衡因子，然后根据平衡因子是否大于1或小于-1来判断AVL树是否平衡，如果不平衡我们就必须通过旋转来维持平衡，代码如下：

// 在AVL树中插入值为kv的节点bool Insert(const pair<K, V>& kv){//1.先构造新节点Node* newnode = new Node(kv);Node* cur = _pRoot;//2.判断插入位置if (cur == nullptr){//如果树为空_pRoot = newnode;return true;}//如果AVL树不为空，找到插入位置Node* parent = cur->_pParent;while (cur){if (cur->_kv.first > kv.first){parent = cur;cur = cur->_pLeft;}else if (cur->_kv.first < kv.first){parent = cur;cur = cur->_pRight;}//找到相同节点，AVL树不能插入相同节点else{return false;}}//3.插入节点//先判断是插入左边还是右边if (parent->_kv.first > kv.first){//插入左边parent->_pLeft = newnode;}else{//插入右边parent->_pRight = newnode;}newnode->_pParent = parent;cur = newnode;//4.更新平衡因子while (parent){if (parent->_pLeft == cur)parent->_bf--;elseparent->_bf++;// 更新后检测双亲的平衡因子if (parent->_bf == 0){break;}else if (parent->_bf == 1 || parent->_bf == -1){//平衡因子需要继续往上更新cur = parent;parent = parent->_pParent;}else if (parent->_bf == 2 || parent->_bf == -2){if (parent->_bf == -2 && cur->_bf == -1){//左边高进行右单旋RotateR(parent);}else if (parent->_bf == 2 && cur->_bf == 1){//右边高进行左单旋RotateL(parent);}else if (parent->_bf == 2 && cur->_bf == -1){RotateRL(parent);}else//(parent->_bf == -2 && cur->_bf == 1){RotateLR(parent);}break;}else{//其他情况，断言报错assert(false);}}return true;}

这里要注意AVL树不能插入相同节点

AVL树插入新节点的逻辑结构如上述代码所示，如果在一棵原本是平衡的AVL树中插入一个新节点，可能造成不平衡，此时必须调整树的结构，使之平衡化。根据节点插入位置的不同，AVL树的旋转分为四种：那么我们具体来看看AVL树旋转的实现：

✨左单旋

新节点插入较高右子树的右侧—右右：左单旋

parent和cur的平衡因子经过旋转之后变为0，维持了AVL树的平衡。

代码如下：

// 左单旋void RotateL(Node* parent){Node* cur = parent->_pRight;//将cur的左边给parent的右边，cur的左边再指向parentparent->_pRight = cur->_pLeft;cur->_pLeft = parent;//链接cur与parent的父节点if (parent->_pParent == nullptr){//如果pParent是根节点cur->_pParent = nullptr;_pRoot = cur;}else if (parent->_pParent->_pLeft == parent)parent->_pParent->_pLeft = cur;elseparent->_pParent->_pRight = cur;//更新父节点cur->_pParent = parent->_pParent;parent->_pParent = cur;if(parent->_pRight)//判断pParent的右边是否存在parent->_pRight->_pParent = parent;//更新平衡因子parent->_bf = 0;cur->_bf = 0;}

✨右单旋

新节点插入较高左子树的左侧—左左：右单旋

代码如下：

// 右单旋void RotateR(Node* parent){Node* cur = parent->_pLeft;//将cur的右边给pParent的左边，cur的右边再指向pParentparent->_pLeft = cur->_pRight;cur->_pRight = parent;//链接cur与pParent的父节点if (parent->_pParent == nullptr){//如果pParent是根节点cur->_pParent = nullptr;_pRoot = cur;}else if (parent->_pParent->_pLeft == parent)parent->_pParent->_pLeft = cur;elseparent->_pParent->_pRight = cur;//更新父节点cur->_pParent = parent->_pParent;parent->_pParent = cur;if (parent->_pLeft)parent->_pLeft->_pParent = parent;//更新平衡因子parent->_bf = 0;cur->_bf = 0;}

✨右左双旋

新节点插入较高右子树的左侧—右左：先右单旋再左单旋，借助上面实现的右单旋和左单旋即可

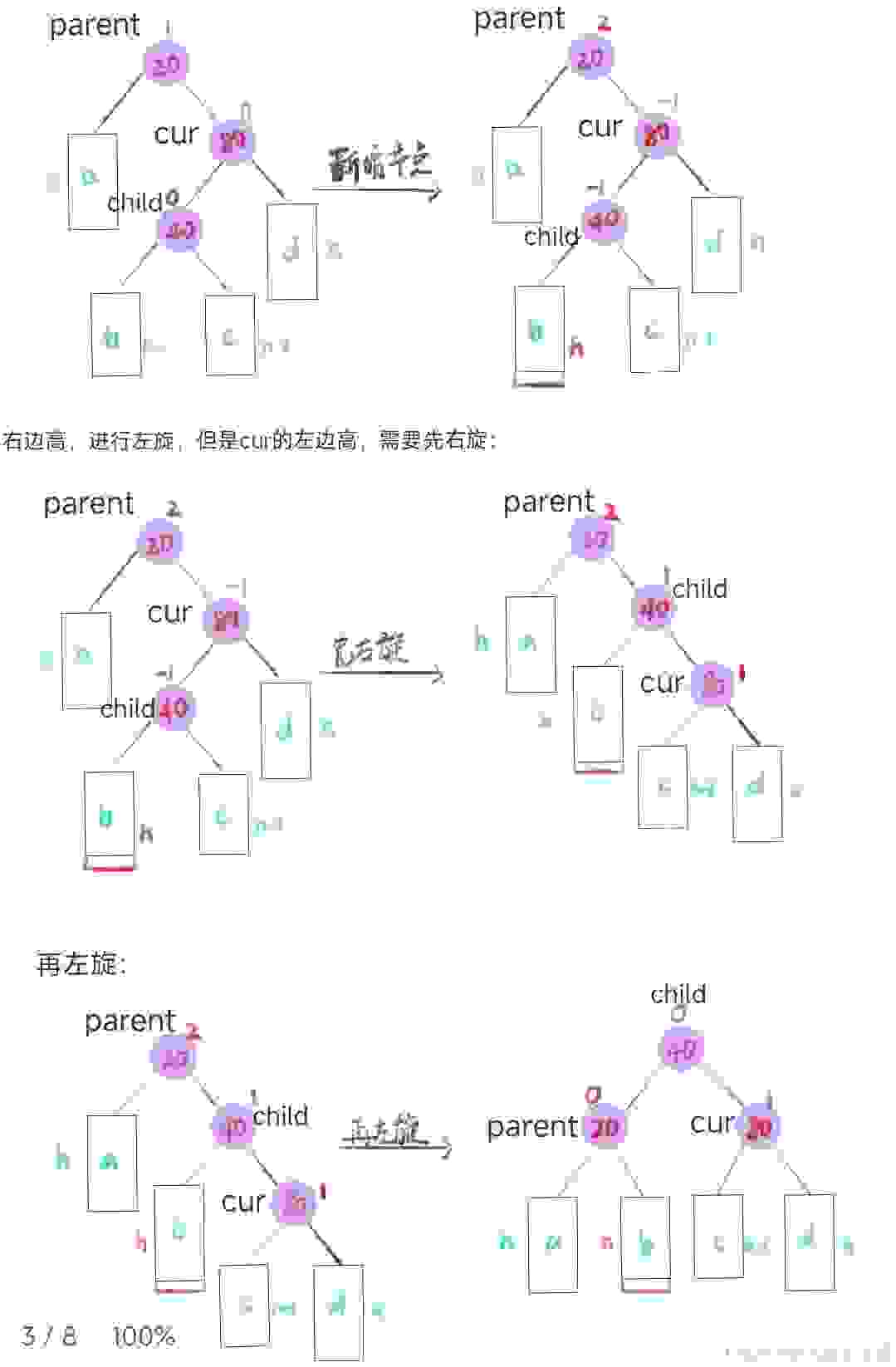

如下图所示，较高右子树(以cur节点为根节点的树)的左侧(以child节点为根节点的树），插入节点，注意这里可以插入child的左侧或右侧，只要插入在child的子树上即可，所以可以是下图中的b或c，这里选择b：

前文我们说过只要插入在child的子树上即可，所以可以是上图中的b或c，这里选择b，那么如果是c的话，还是需要进行左右双旋，与选b的区别在于平衡因子的不同，这里可以根据具体选择分析出来，所以在双旋之后记得根据不同的插入位置更新不同的平衡因子。

代码如下：

// 右左双旋void RotateRL(Node* parent){Node* cur = parent->_pRight;Node* child = cur->_pLeft;//旋转前保存child的平衡因子int bf = child->_bf;//cur的左边高，先右旋RotateR(cur);//再左旋RotateL(parent);//根据不同插入位置更新不同的平衡因子if (bf == -1)//插入在b{cur->_bf = 1;}else if (bf == 1)//插入在c{parent->_bf = -1;}}

✨左右双旋

新节点插入较高左子树的右侧—左右：先左单旋再右单旋，借助上面实现的右单旋和左单旋即可

如下图所示，左右双旋与右左双旋类似，也可以插入在下图中的b或从，旋转方式一样，不影响，就是最后平衡因子需要根据插入的位置更新：

代码如下：

// 左右双旋void RotateLR(Node* parent){Node* cur = parent->_pLeft;Node* child = cur->_pRight;//旋转前保存child的平衡因子int bf = child->_bf;//cur的右边高，先左旋RotateL(cur);//再右旋RotateR(parent);//根据不同插入位置更新不同的平衡因子if (bf == -1)//b{parent->_bf = 1;}else if (bf == 1)//c{cur->_bf = -1;}}

小结：

假如以parent为根的子树不平衡，即parent的平衡因子为2或者-2，分以下情况考虑

parent的平衡因子为2，说明parent的右子树高，设parent的右子树的根为cur
当cur的平衡因子为1时，执行左单旋
当cur的平衡因子为-1时，执行右左双旋parent的平衡因子为-2，说明parent的左子树高，设parent的左子树的根为cur
当cur的平衡因子为-1是，执行右单旋
当cur的平衡因子为1时，执行左右双旋

旋转完成后，原parent为根的子树个高度降低，已经平衡，不需要再向上更新。

3.中序遍历

  AVL树就是在二叉搜索树的基础上引入了平衡因子，因此AVL树也可以看成是二叉搜索树，其中序遍历和我们之前实现过的二叉搜索树一样。

代码如下：

//中序遍历void InOrder(){_InOrder(_pRoot);}void _InOrder(Node* root){if (root == nullptr){return;}_InOrder(root->_pLeft);cout << root->_kv.first << ":" << root->_kv.second << endl;_InOrder(root->_pRight);}

4. AVL树的验证

  AVL树是在二叉搜索树的基础上加入了平衡性的限制，因此要验证AVL树，可以分两步：

验证其是否为二叉搜索树：
如果中序遍历可得到一个有序的序列，就说明为二叉搜索树验证其是否为平衡树：
每个节点子树高度差的绝对值不超过1
对于验证是否是平衡树，代码如下：

bool IsBalanceTree(){//嵌套一层函数return _IsBalanceTree(_pRoot);}bool _IsBalanceTree(Node* pRoot){// 空树也是AVL树if (nullptr == pRoot) return true;// 计算pRoot节点的平衡因子：即pRoot左右子树的高度差int leftHeight = _Height(pRoot->_pLeft);int rightHeight = _Height(pRoot->_pRight);int diff = rightHeight - leftHeight;// 如果计算出的平衡因子与pRoot的平衡因子不相等，或者pRoot平衡因子的绝对值超过1，则一定不是AVL树if (diff != pRoot->_bf || (diff > 1 || diff < -1))return false;// pRoot的左和右如果都是AVL树，则该树一定是AVL树return _IsBalanceTree(pRoot->_pLeft) && _IsBalanceTree(pRoot -> _pRight);}//求树的高度size_t _Height(Node* pRoot){if (pRoot == nullptr)return 0;size_t left = _Height(pRoot->_pLeft);size_t right = _Height(pRoot->_pRight);return (left >= right ? left : right) + 1;}

计算pRoot节点的平衡因子：即计算pRoot左右子树的高度差，我们利用递归实现即可。计算是否为平衡树因为是递归需要传递根节点，但是我们在使用时并不能获取根节点，所以需要嵌套一层函数。

5.验证用例

void TestAVLTree(){AVLTree<int, int> t;int a[] = { 16, 3, 7, 11, 9, 26, 18, 14, 15 };//用例1//int a[] = { 4, 2, 6, 1, 3, 5, 15, 7, 16,14 };//用例2for (auto e : a){t.Insert({ e, e });}cout <<"是否是平衡树："<< t.IsBalanceTree() << endl;t.InOrder();}

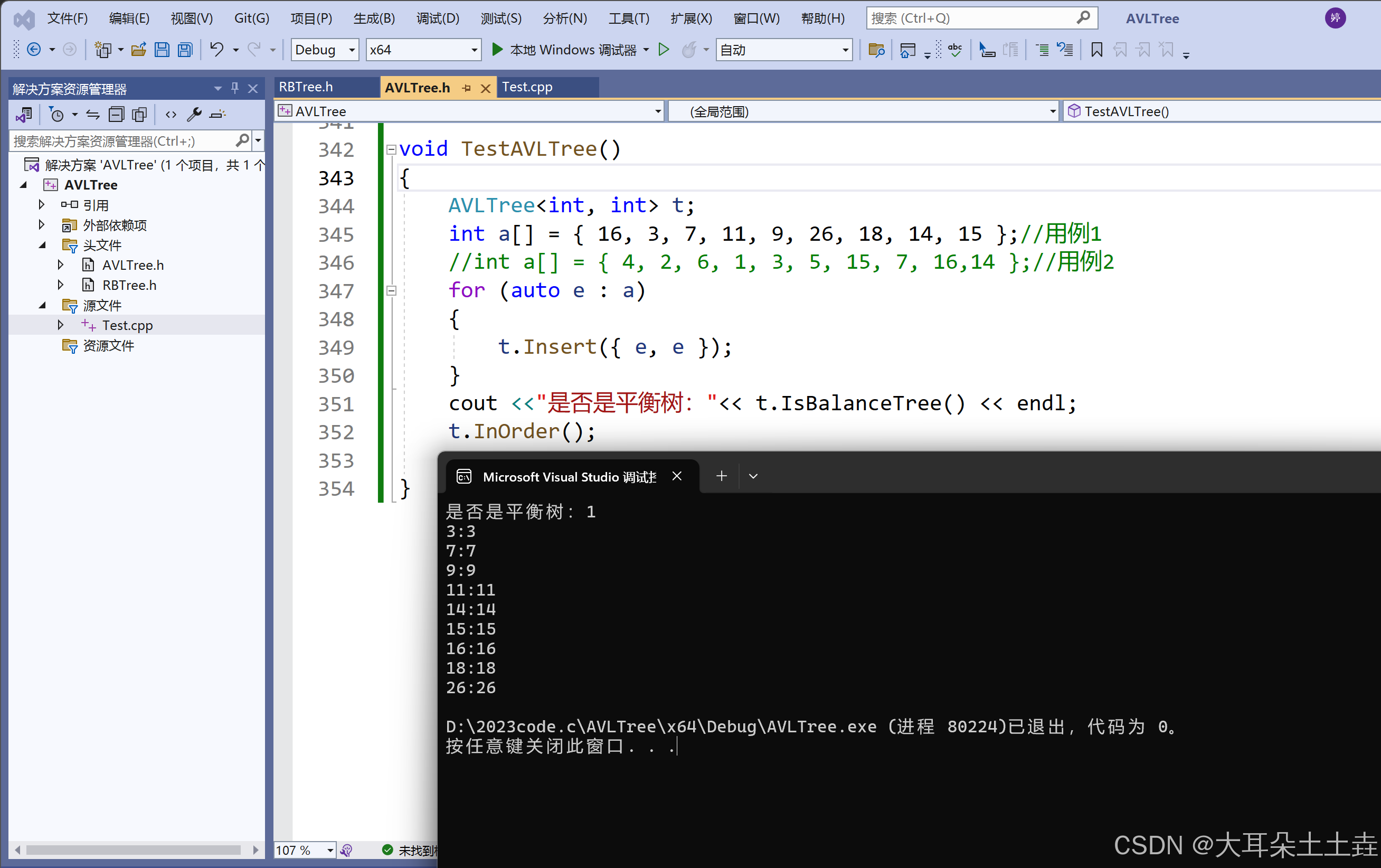

结果如下：

6.结语

  因为AVL树也是二叉搜索树，其他的类似查找节点，析构函数和构造函数都与二叉搜索树类似，对于删除节点，可按照二叉搜索树的方式将节点删除，然后再更新平衡因子，最差情况下一直要调整到根节点的位置，大家有兴趣可以自己查找了解一下，以上就是今天所有的内容啦~ 完结撒花 ~???
