Fusion360导入STL和OBJ文件转化为实体文件自由编辑

1.概述

在模型网站上下载的3D打印文件通常是STL和OBJ格式文件,该类型文件都是网格类型的文件,Fusion360只可以对实体文件进行编辑。因此不能对他们直接修改,需要导入文件将他们转为实体文件后进行编辑。

2.导入和转化STL或OBJ文件

2.1.导入STL文件

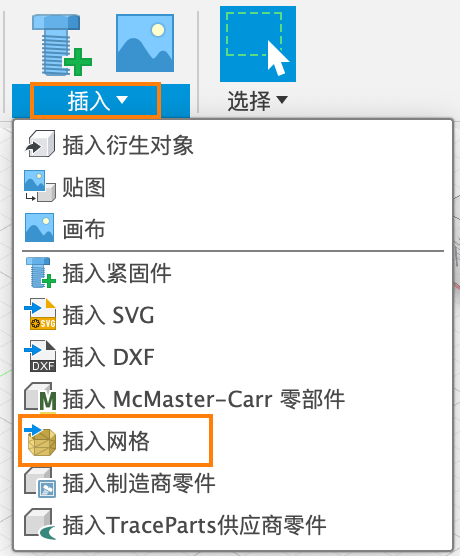

首先从 https://www.thingiverse.com 模型网站上下载一个STL格式的文件在Fusion360软件中点击插入 然后在下拉菜单点击插入网格

在这里插入图片描述
3. 选择下载的STL模型文件导入

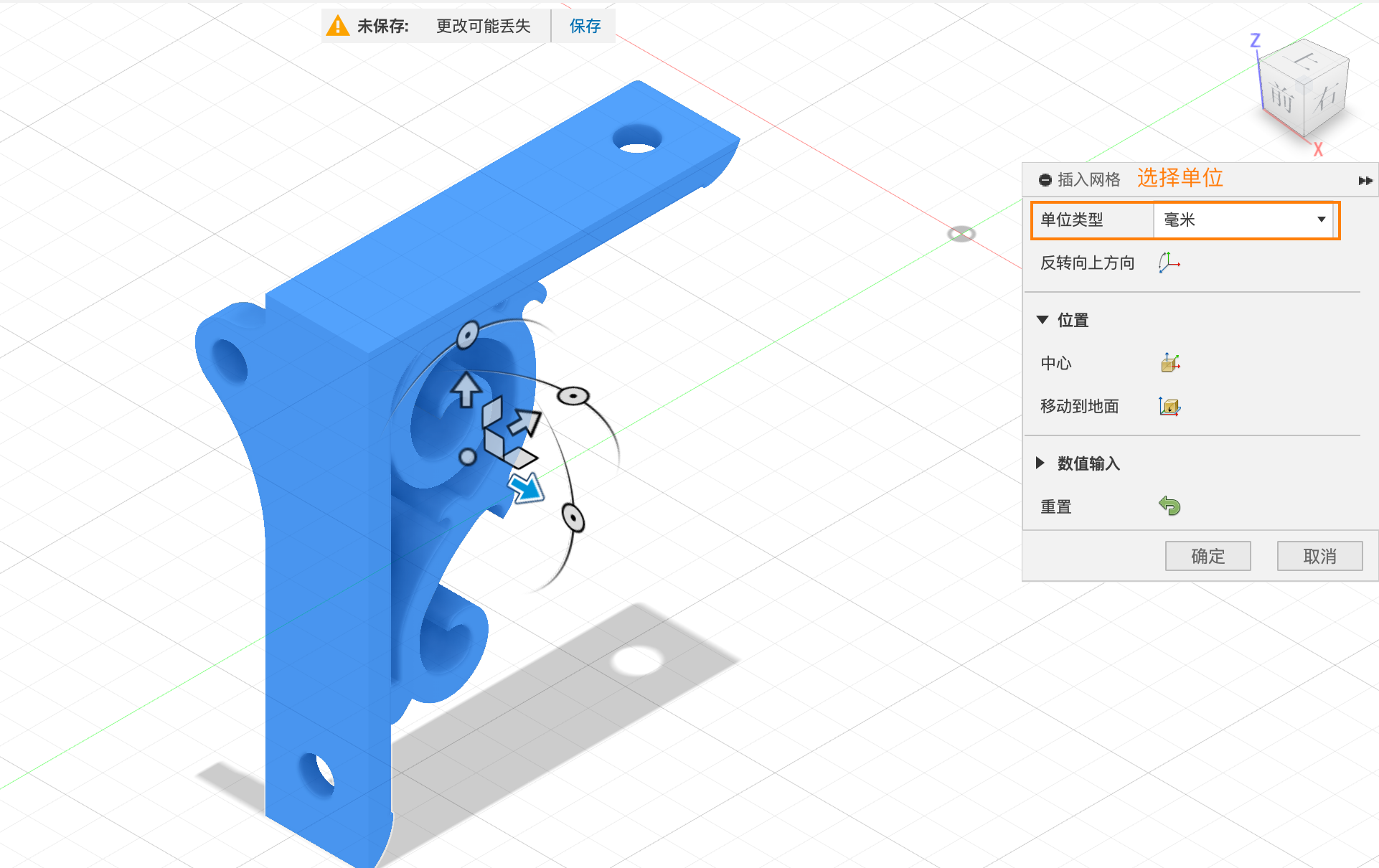

4. 在插入网格下拉菜单中选择单位
5. 点击确定
在这里插入图片描述

2.2.STL转换实体

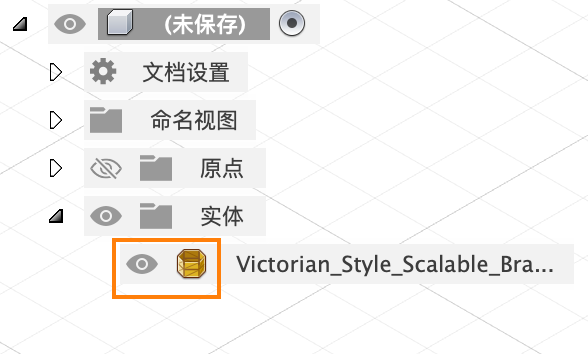

导入后实体中的图标是黄色表示他是一个网格文件,不能编辑
在这里插入图片描述

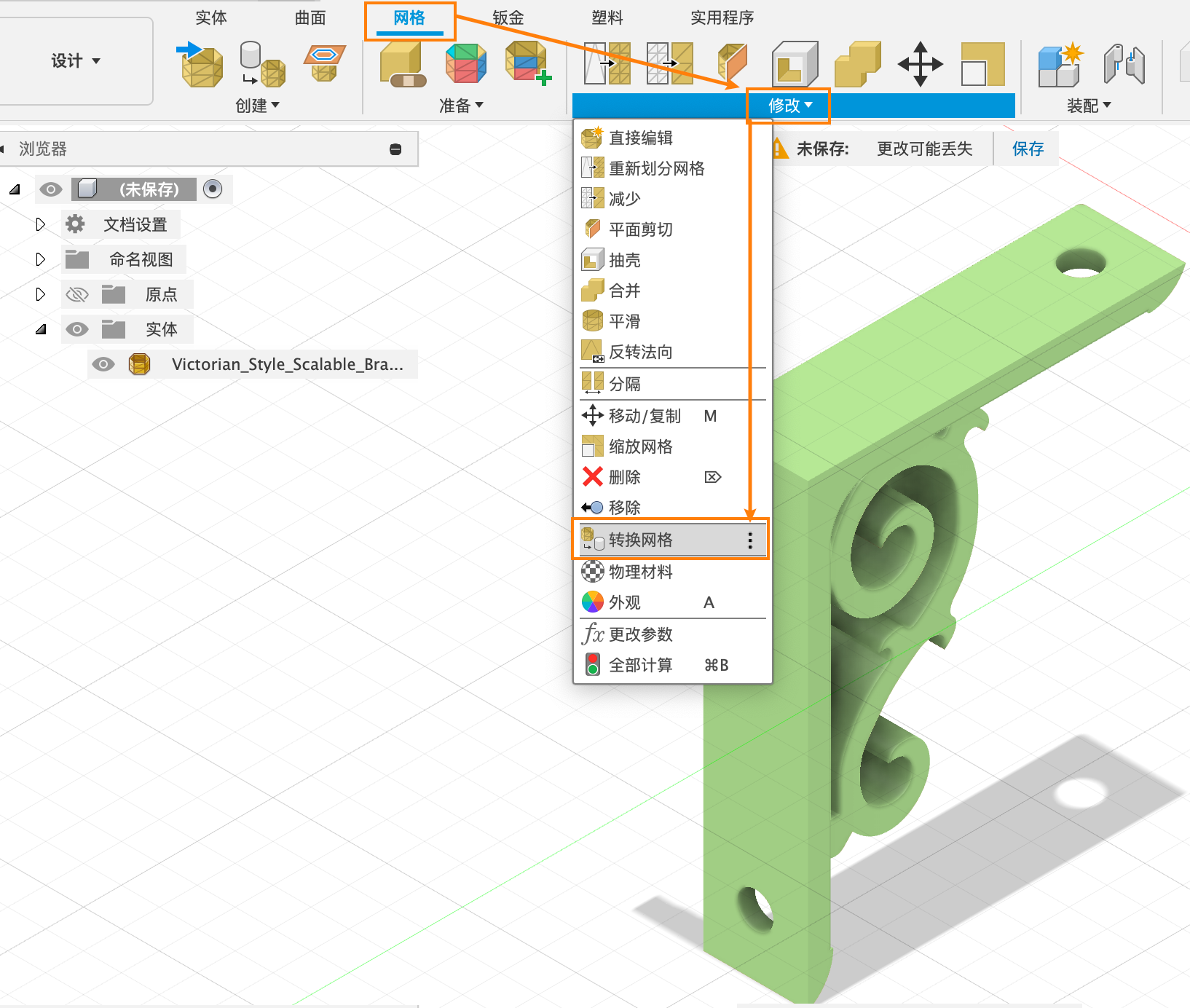

STL网格文件转为实体文件,在顶部的菜单栏中点击网格——>点击修改在下拉菜单中点击转换网格
在这里插入图片描述

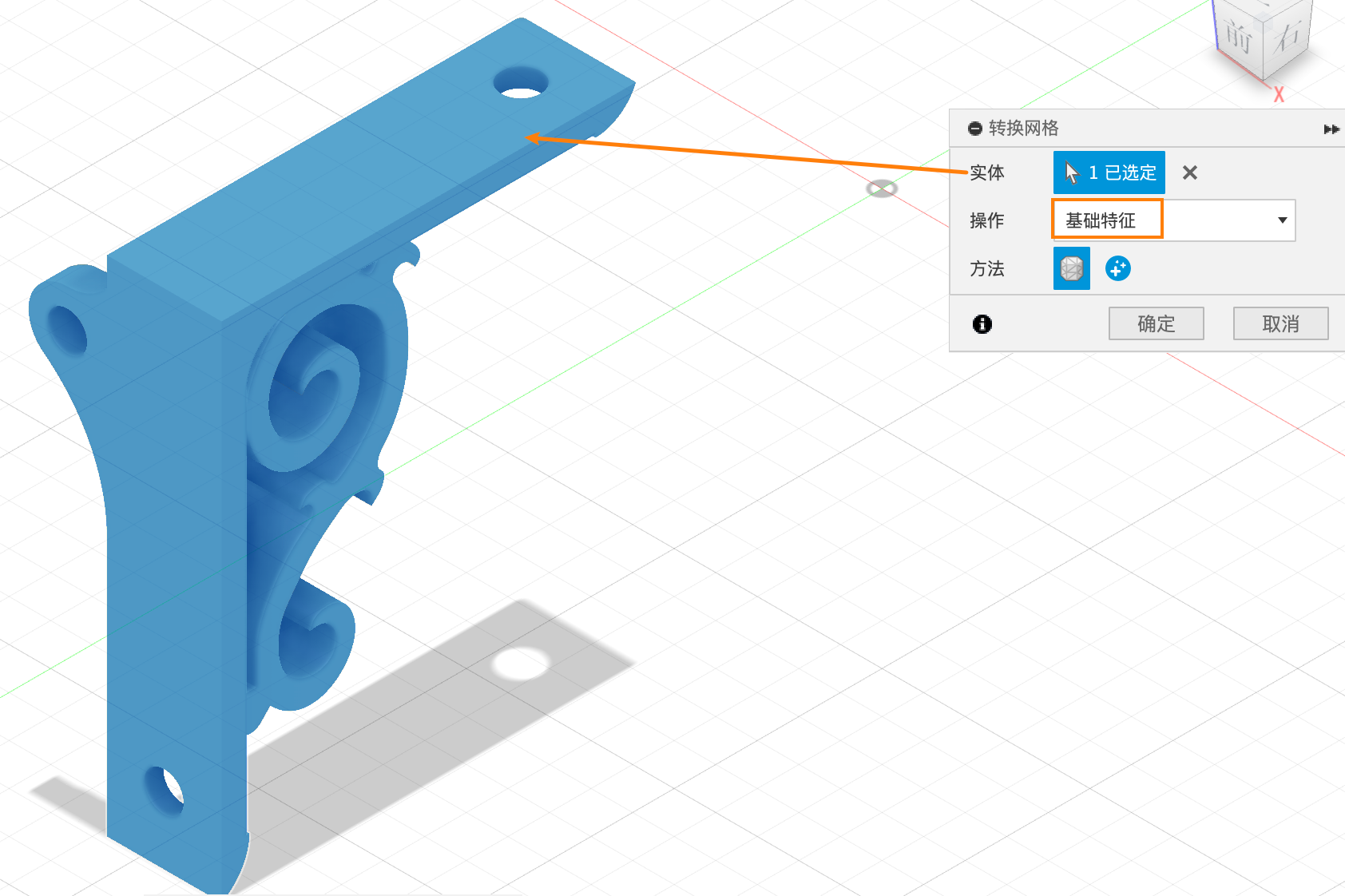

在转换网格菜单中操作如下
实体选择需要转换的实体图形点击
操作选择基础特征
点击确定后需要等待计算完成
在这里插入图片描述

2.3.编辑实体

转换后的实体每个面都是由一块块各个不规则的形状组成,这个时候需要将他们合并为一个整体。

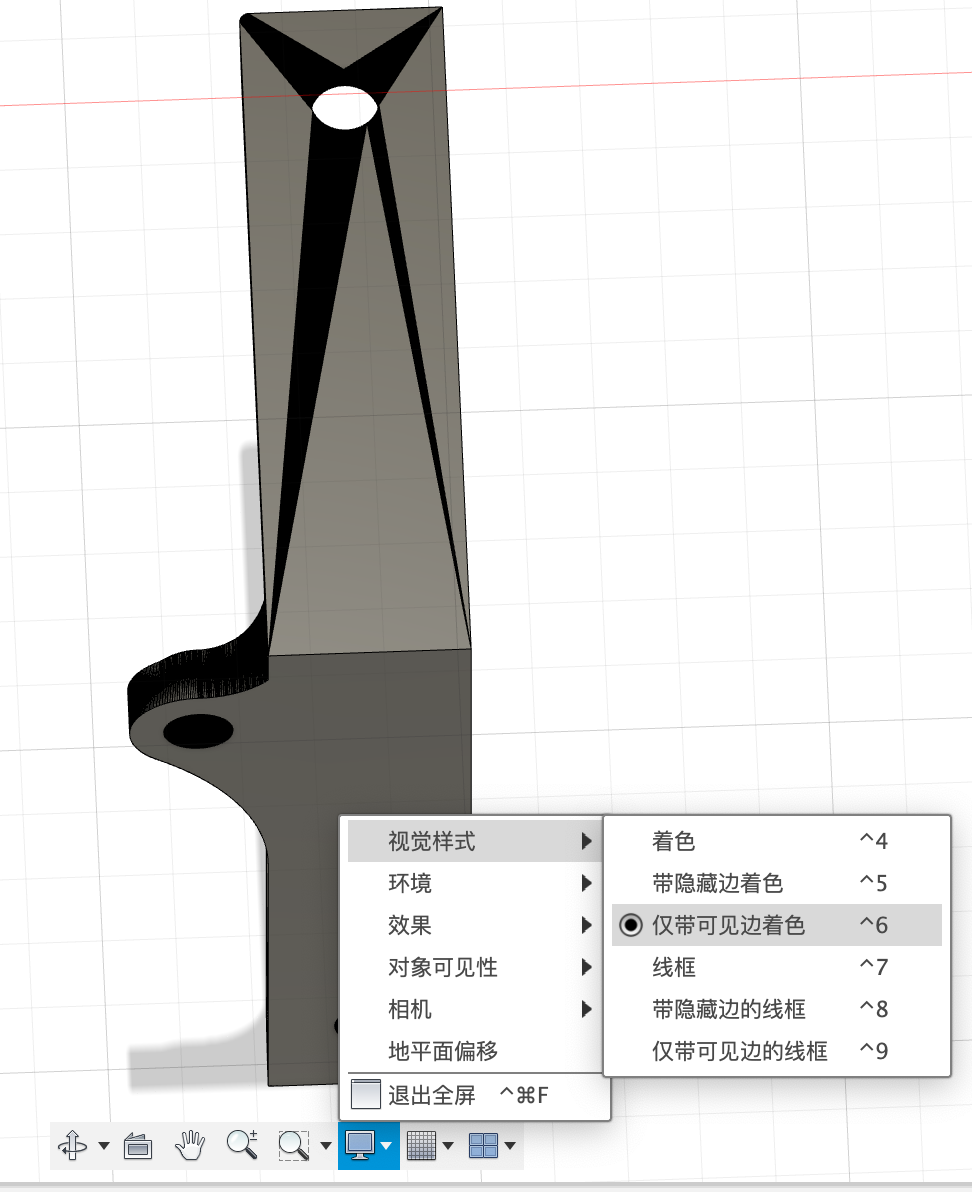

点击底部的显示设置在下拉菜单中点击视觉样式,然后点击仅带可见边着色,然后就看到每个面是由不规则的形状组成。

在这里插入图片描述

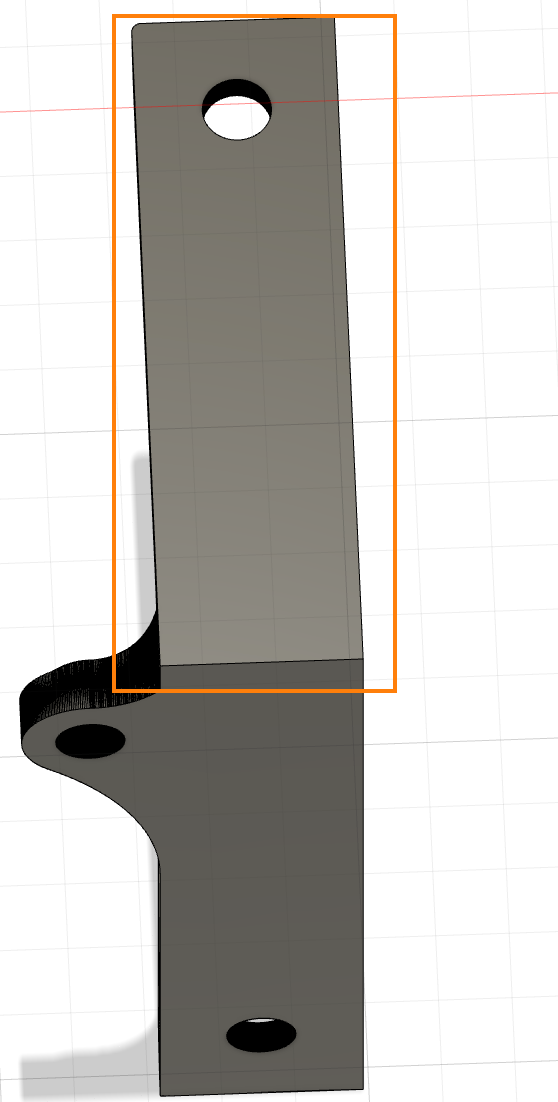

点击实体面上的某个不规则小块,然后按下键盘的Delete删除。Fusion360会自动计算将小块合成一个面
在这里插入图片描述
