【Matlab】plot绘图控制线型和颜色设置(多图对比示例)matlab默认配色方案等

26 人参与  2024年09月14日 14:02  分类 : 《我的小黑屋》  评论

点击全文阅读


Matlab默认颜色RGB/HSV代码

首先展示 matlab 在联合作图时,默认设置的7种颜色,具体顺序和RGB/HSV代码如下:
(1)蓝色
RGB = [0, 114, 189]
归一化 RGB = [0, 0.45, 0.74]
HSV = [204, 100, 74]
0x代码:#0072BD

参考颜色:
在这里插入图片描述

(2)橙色
RGB = [217, 83, 25]
归一化 RGB = [0.85, 0.33, 0.10]
HSV = [18, 89, 85]
0x代码:#DA5419

参考颜色:
在这里插入图片描述

(3)黄色
RGB = [237, 177, 32]
归一化 RGB = [0.93, 0.69, 0.13]
HSV = [42, 86, 93]
0x代码:#EDB120

参考颜色:
在这里插入图片描述

(4)紫色
RGB = [126, 47, 142]
归一化 RGB = [0.49, 0.18, 0.56]
HSV = [290, 67, 56]
0x代码:#7E2F8E

参考颜色:
在这里插入图片描述

(5)绿色
RGB = [119, 172, 48]
归一化 RGB = [0.47, 0.67, 0.19]
HSV = [86, 72, 67]
0x代码:#77AC30

参考颜色:
在这里插入图片描述

(6)浅蓝色
RGB = [77, 190, 238]
归一化 RGB = [0.30, 0.75, 0.93]
HSV = [198, 68, 93]
0x代码:#4DBEEE

参考颜色:
在这里插入图片描述
(7)棕色
RGB = [162, 20, 47]
归一化 RGB = [0.64, 0.08, 0.18]
HSV = [349, 88, 64]
0x代码:#A2142F

参考颜色:
在这里插入图片描述

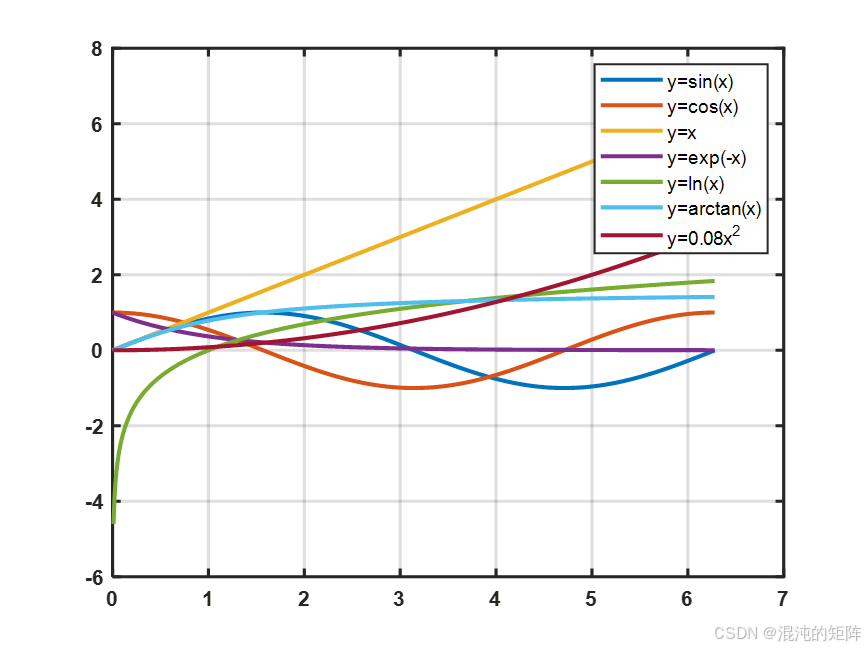

使用不同的函数将所有颜色画到一起,如下图所示
在这里插入图片描述

自定义线型语法

自定义线型时,语法如下
plot(x, y, '颜色');
plot(x, y, 'b');

测试代码

以下测试设置线宽为1.5,代码

x = 0: 0.01: 2*pi;y = sin(x);plot(x, y, 'b', 'LineWidth', 1.5);

修改时把 'b' 改成不同字母即可

测试线型控制符

‘a’、‘e’、‘f’、‘i’、‘j’、‘l’、‘n’、‘q’、‘t’、‘u’、‘z’:无效;

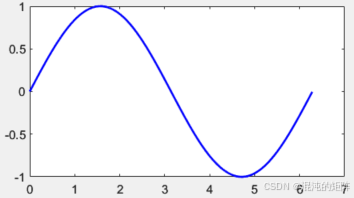

‘b’:设置曲线颜色为深蓝色
在这里插入图片描述

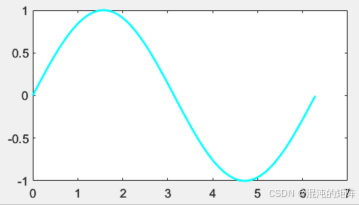

‘c’:设置曲线颜色为亮蓝色
在这里插入图片描述

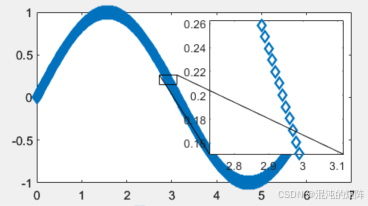

‘d’:设置曲线标记为菱形
在这里插入图片描述
‘g’:设置曲线颜色为绿色
在这里插入图片描述

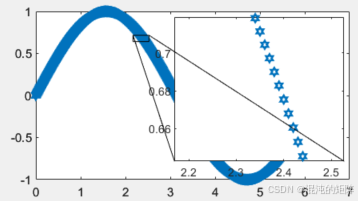

‘h’:设置曲线标记为六芒星
在这里插入图片描述

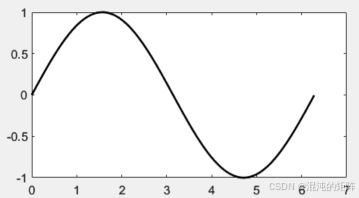

‘k’:设置曲线颜色为黑色
在这里插入图片描述

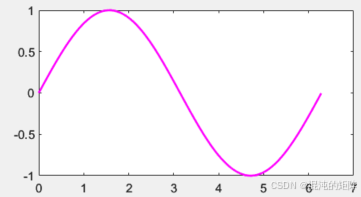

‘m’:设置曲线颜色为品红色
在这里插入图片描述

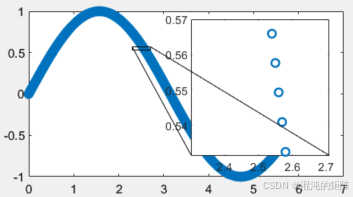

‘o’:设置曲线标记为圆形
在这里插入图片描述

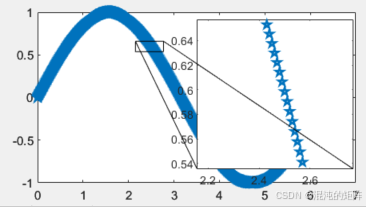

‘p’:设置曲线标记为五角星
在这里插入图片描述

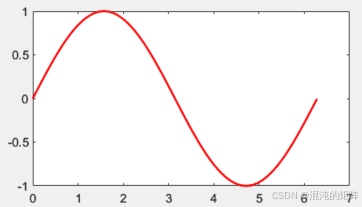

‘r’:设置曲线颜色为红色
在这里插入图片描述

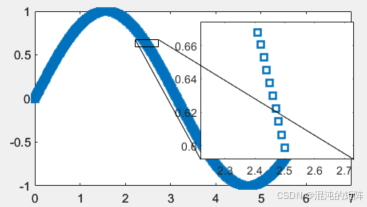

‘s’:设置曲线标记为方形
在这里插入图片描述

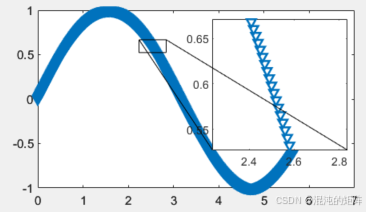

‘v’:设置曲线标记为倒三角
在这里插入图片描述

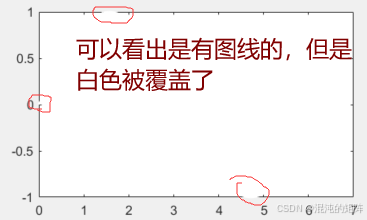

‘w’:设置曲线颜色为白色
在这里插入图片描述
‘x’:设置曲线标记为×
在这里插入图片描述

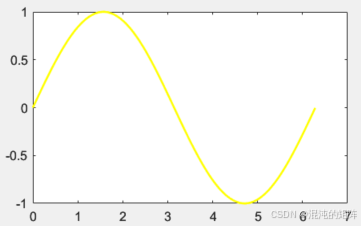

‘y’:设置曲线颜色为黄色
在这里插入图片描述
