Python中Matplotlib绘制误差棒详细介绍 如何制作好看的误差棒如

15 人参与  2024年05月25日 12:18  分类 : 《关于电脑》  评论

点击全文阅读


误差棒(Error Bars)是在数据可视化中用于表示数据不确定性的重要工具。Matplotlib 提供了绘制误差棒的功能,能够在图形中清晰地展示数据的变化范围。

1. 数据准备

首先,需要准备包含主要数据以及误差范围的数据。误差棒通常用于表示一组数据的变化范围或测量值的不确定性。考虑以下示例数据:

import matplotlib.pyplot as pltimport numpy as np# 示例数据x_values = np.array([1, 2, 3, 4, 5])y_values = np.array([5, 7, 3, 8, 4])y_error = np.array([0.5, 0.2, 0.8, 0.3, 0.6])

这里,使用 NumPy 生成了包含 x 轴、y 轴和误差范围的示例数据。x_values 表示 x 轴上的数据点,y_values 表示对应的 y 轴上的数据点,y_error 表示每个数据点的误差范围。

2. 绘制基础误差棒

有了数据之后,可以使用 Matplotlib 绘制基础的误差棒。以下是一个简单的示例:

# 绘制基础误差棒plt.errorbar(x_values, y_values, yerr=y_error, fmt='o', color='blue', ecolor='red', capsize=5)# 添加标题和标签plt.title('Basic Error Bar Plot')plt.xlabel('X-axis')plt.ylabel('Y-axis')# 显示图像plt.show()

在这里插入图片描述

在这个示例中,使用 errorbar 函数来绘制误差棒。x_valuesy_values 分别表示 x 轴和 y 轴上的数据点,yerr 参数表示误差范围,fmt 参数设置数据点的标记形状,color 参数设置数据点和误差棒的颜色,ecolor 参数设置误差棒的颜色,capsize 参数设置误差棒顶端和底端的线段长度。

3. 误差棒的进阶配置

Matplotlib 提供了多种选项来配置误差棒,以满足不同的需求。以下是一些进阶配置的示例:

3.1. 多组误差棒

可以绘制多组误差棒以比较不同数据集的误差范围。例如,可以添加一组更大的误差棒:

# 多组误差棒y_error_large = np.array([1.0, 0.5, 1.5, 0.8, 1.2])plt.errorbar(x_values, y_values, yerr=y_error, fmt='o', color='blue', ecolor='red', capsize=5, label='Data Set 1')plt.errorbar(x_values, y_values + 3, yerr=y_error_large, fmt='^', color='green', ecolor='purple', capsize=5, label='Data Set 2')# 添加标题和标签plt.title('Multiple Error Bars')plt.xlabel('X-axis')plt.ylabel('Y-axis')# 添加图例plt.legend()# 显示图像plt.show()

在这里插入图片描述

在这个例子中,添加第二组数据集和相应的大误差范围,比较了两组数据集的误差棒。使用 label 参数和 legend 函数添加图例,以便更好地识别每组数据集。

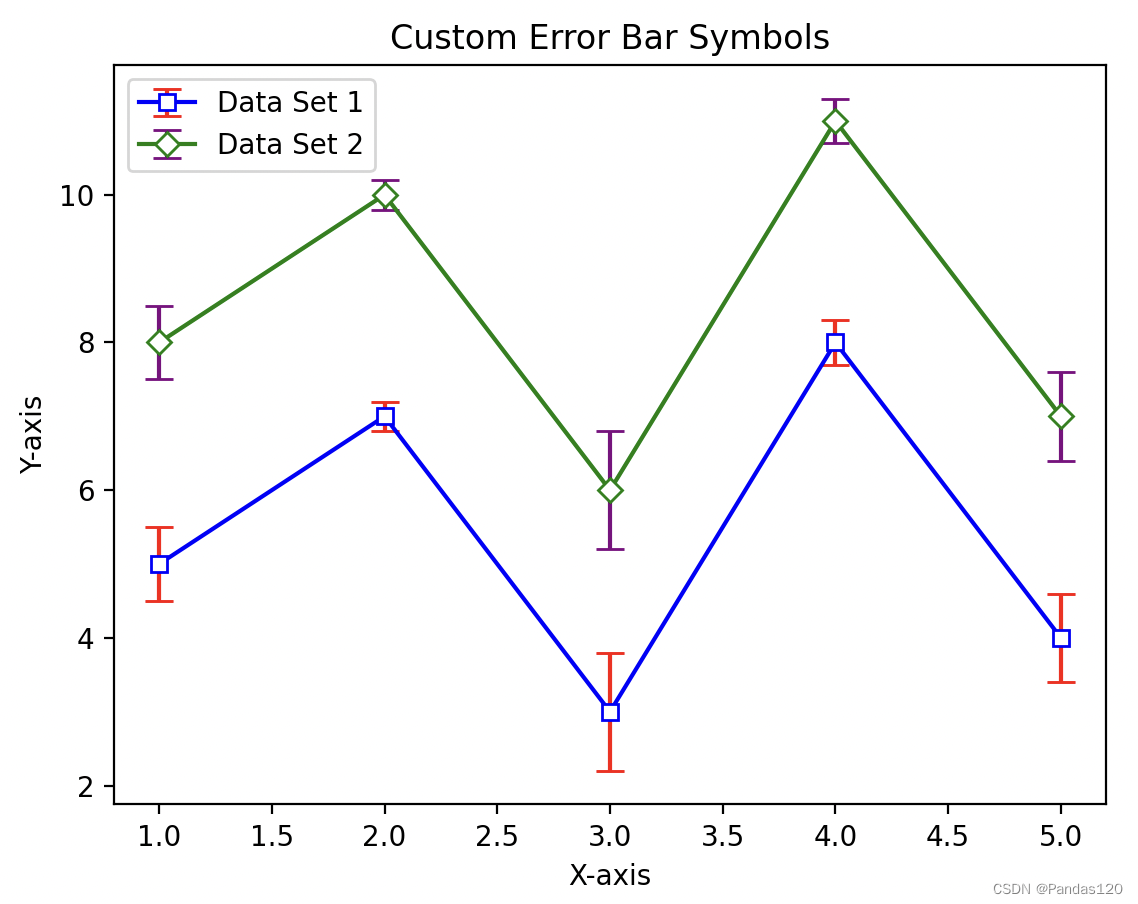

3.2. 自定义误差符号

使用 marker 参数自定义误差符号的形状。例如,使用方形和三角形表示误差棒的起点和终点:

# 自定义误差符号plt.errorbar(x_values, y_values, yerr=y_error, fmt='o-', color='blue', ecolor='red', capsize=5, marker='s', mfc='white', mec='blue', label='Data Set 1')plt.errorbar(x_values, y_values + 3, yerr=y_error, fmt='^-', color='green', ecolor='purple', capsize=5, marker='D', mfc='white', mec='green', label='Data Set 2')# 添加标题和标签plt.title('Custom Error Bar Symbols')plt.xlabel('X-axis')plt.ylabel('Y-axis')# 添加图例plt.legend()# 显示图像plt.show()

在这里插入图片描述

在这个例子中,设置 marker 参数来自定义误差符号的形状,使用 mfcmec 参数设置 marker 的填充颜色和边框颜色。

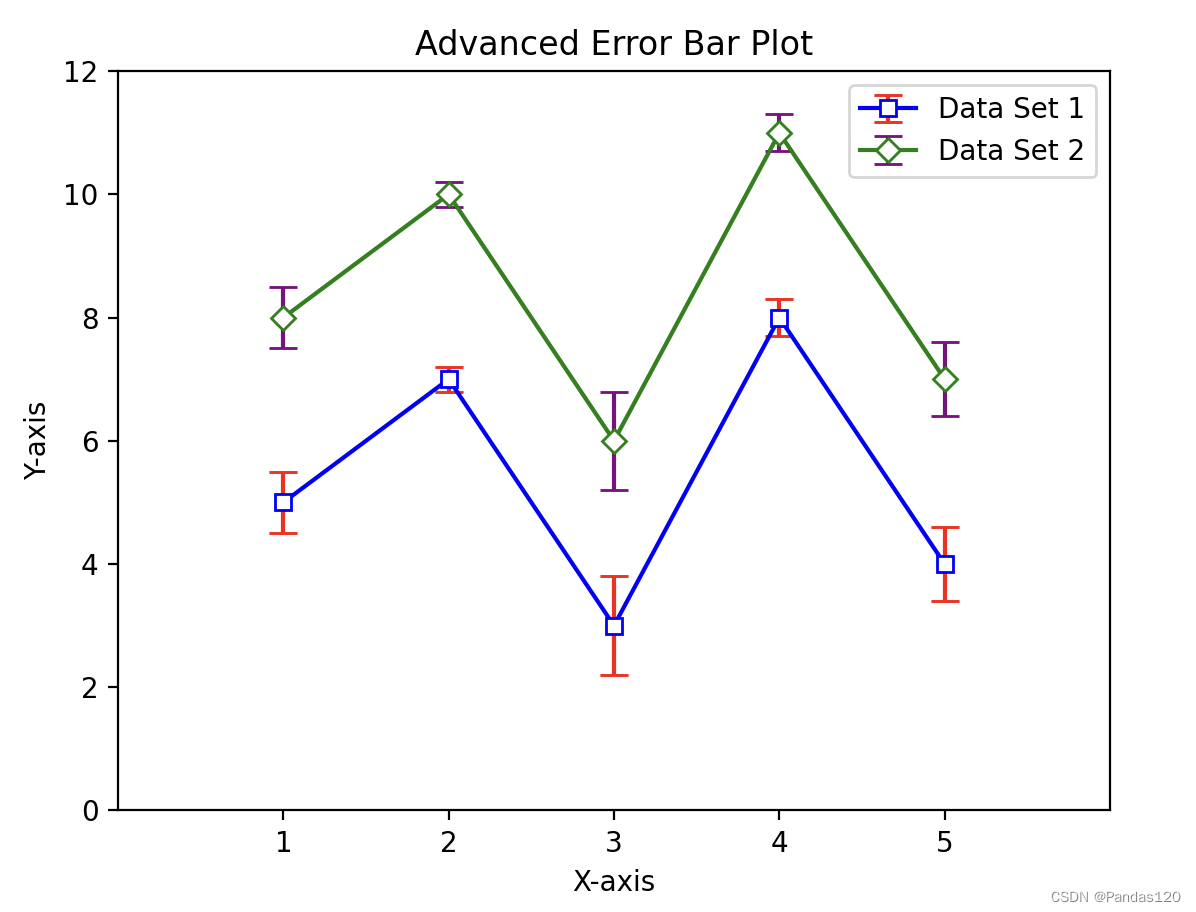

4. 高级配置与优化

除了上述介绍的基本和进阶配置之外,Matplotlib 还提供了许多高级配置选项,例如子图、图例、颜色映射等。

# 高级配置与优化fig, ax = plt.subplots()# 绘制误差棒ax.errorbar(x_values, y_values, yerr=y_error, fmt='o-', color='blue', ecolor='red', capsize=5, marker='s', mfc='white', mec='blue', label='Data Set 1')ax.errorbar(x_values, y_values + 3, yerr=y_error_large, fmt='^-', color='green', ecolor='purple', capsize=5, marker='D', mfc='white', mec='green', label='Data Set 2')# 设置坐标轴ax.set_title('Advanced Error Bar Plot')ax.set_xlabel('X-axis')ax.set_ylabel('Y-axis')# 添加图例ax.legend()# 设置坐标轴范围ax.set_xlim(0, 6)ax.set_ylim(0, 12)# 设置坐标轴刻度ax.set_xticks(np.arange(1, 6))ax.set_yticks(np.arange(0, 13, 2))# 显示图像plt.show()

在这里插入图片描述

在这个例子中,使用 subplots 函数创建了一个图形对象,并通过 ax 对象更灵活地配置。这里包括了坐标轴设置、图例、坐标轴范围、坐标轴刻度等高级配置选项。
