一、边缘检测算法概述
图像边缘检测是计算机视觉和图像处理中的重要任务，它用于检测图像中物体和区域之间的边缘和轮廓。在Python中，有多种方法可以进行图像边缘检测，本文将介绍一种常用的方法：Canny边缘检测算法。
二、常用边缘检测算法
2.1、Sobel算法
Sobel算法是一种基于卷积的边缘检测方法，通过计算图像的梯度来检测边缘。它使用两个卷积核，一个用于水平方向，另一个用于垂直方向。
对于水平方向的Sobel核：
对于垂直方向的Sobel核：
最终梯度图像：
代码案例
import cv2import numpy as npimport matplotlib.pyplot as plt# 读取图像img = cv2.imread("lenna.jpg", cv2.IMREAD_GRAYSCALE)# Sobel滤波sobel_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)sobel_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)# 计算梯度幅值gradient_magnitude = np.sqrt(sobel_x**2 + sobel_y**2)# 绘制图像plt.subplot(2, 2, 1), plt.imshow(img, cmap='gray'), plt.title('Original Image')plt.subplot(2, 2, 2), plt.imshow(sobel_x, cmap='gray'), plt.title('Sobel X')plt.subplot(2, 2, 3), plt.imshow(sobel_y, cmap='gray'), plt.title('Sobel Y')plt.subplot(2, 2, 4), plt.imshow(gradient_magnitude, cmap='gray'), plt.title('Gradient Magnitude')plt.show()
2.2、Prewitt算法
Prewitt算法也是一种基于卷积的边缘检测方法，与Sobel类似，但使用不同的卷积核。
对于水平方向的Prewitt核：
对于垂直方向的Prewitt核：
最终梯度图像：
Python代码和图形
# 使用cv2.filter2D函数应用Prewitt卷积核prewitt_x = cv2.filter2D(img, cv2.CV_64F, kernel=np.array([[-1, 0, 1], [-1, 0, 1], [-1, 0, 1]]))prewitt_y = cv2.filter2D(img, cv2.CV_64F, kernel=np.array([[-1, -1, -1], [0, 0, 0], [1, 1, 1]]))# 计算梯度幅值gradient_magnitude_prewitt = np.sqrt(prewitt_x**2 + prewitt_y**2)# 绘制图像plt.subplot(2, 2, 1), plt.imshow(img, cmap='gray'), plt.title('Original Image')plt.subplot(2, 2, 2), plt.imshow(prewitt_x, cmap='gray'), plt.title('Prewitt X')plt.subplot(2, 2, 3), plt.imshow(prewitt_y, cmap='gray'), plt.title('Prewitt Y')plt.subplot(2, 2, 4), plt.imshow(gradient_magnitude_prewitt, cmap='gray'), plt.title('Gradient Magnitude (Prewitt)')plt.show()2.3、Canny算法
原理：
Canny算法是一种多阶段的边缘检测算法，包括高斯滤波、梯度计算、非极大值抑制、双阈值边缘跟踪等步骤。
核心公式：
高斯滤波：梯度计算：非极大值抑制： 在梯度方向上，只保留局部最大值。双阈值边缘跟踪： 利用高阈值和低阈值对图像进行分割，形成强边缘和弱边缘。Python代码和图形：

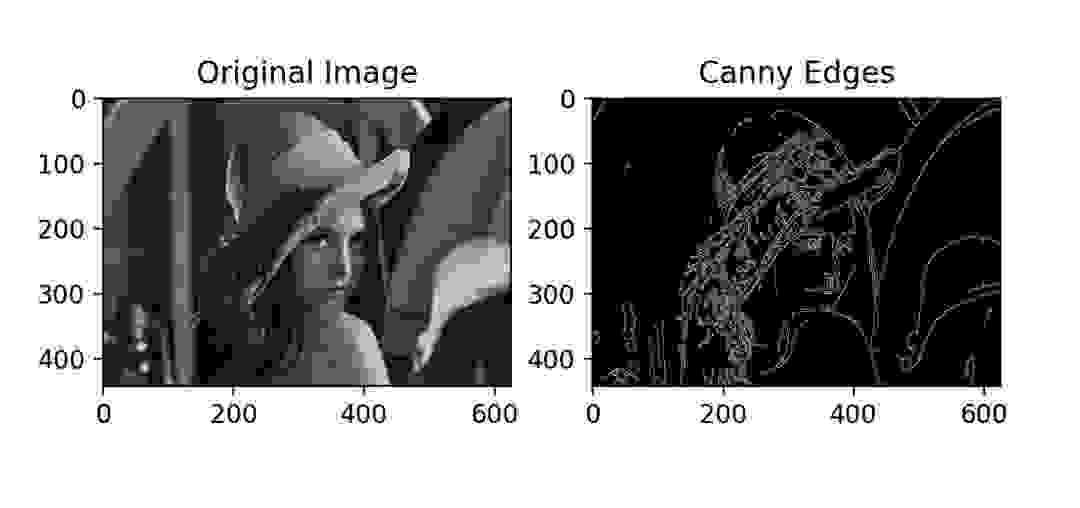

# Canny边缘检测canny_edges = cv2.Canny(img, 50, 150)# 绘制图像plt.subplot(1, 2, 1), plt.imshow(img, cmap='gray'), plt.title('Original Image')plt.subplot(1, 2, 2), plt.imshow(canny_edges, cmap='gray'), plt.title('Canny Edges')plt.show()
Canny边缘检测算法是一种经典的边缘检测算法，它由John F. Canny于1986年提出，被广泛应用于计算机视觉领域。该算法具有以下步骤：
高斯滤波：由于图像中的噪声可能会影响边缘检测的结果，因此首先需要对图像进行高斯滤波来平滑图像并去除噪声。可以使用OpenCV库中的**cv2.GaussianBlur()**函数来实现高斯滤波。
import cv2# 读取图像image = cv2.imread('image.jpg', 0)# 高斯滤波blurred = cv2.GaussianBlur(image, (5, 5), 0)计算梯度：在平滑后的图像中，通过计算像素点的梯度来确定边缘。可以使用Sobel算子或Scharr算子来计算图像的梯度。
# 计算梯度gradient_x = cv2.Sobel(blurred, cv2.CV_64F, 1, 0, ksize=3)gradient_y = cv2.Sobel(blurred, cv2.CV_64F, 0, 1, ksize=3)# 计算梯度幅值和方向gradient_magnitude = cv2.magnitude(gradient_x, gradient_y)gradient_direction = cv2.phase(gradient_x, gradient_y, angleInDegrees=True)非极大值抑制：在计算梯度幅值和方向之后，需要对图像进行非极大值抑制，以保留具有最大梯度幅值的边缘。这一步的目的是细化和提取真实的边缘线条。
# 非极大值抑制edges = cv2.Canny(blurred, threshold1, threshold2)双阈值检测：通过设置双阈值来确定强边缘和弱边缘，并进一步筛选和连接边缘。
# 双阈值检测threshold1 = 100threshold2 = 200edges = cv2.Canny(blurred, threshold1, threshold2)阈值的选择对于边缘检测的效果非常重要，可以根据具体图片和应用场景进行调整。
边缘连接：在双阈值检测之后，还需要进行边缘连接，将弱边缘与强边缘进行连接，形成完整的边缘线。
# 边缘连接edges = cv2.dilate(edges, None)示例代码
下面是一个完整的示例代码，用于演示如何使用Python和OpenCV进行Canny边缘检测：
import cv2# 读取图像image = cv2.imread('image.jpg', 0)# 高斯滤波blurred = cv2.GaussianBlur(image, (5, 5), 0)# 计算梯度gradient_x = cv2.Sobel(blurred, cv2.CV_64F, 1, 0, ksize=3)gradient_y = cv2.Sobel(blurred, cv2.CV_64F, 0, 1, ksize=3)# 计算梯度幅值和方向gradient_magnitude = cv2.magnitude(gradient_x, gradient_y)gradient_direction = cv2.phase(gradient_x, gradient_y, angleInDegrees=True)# 非极大值抑制edges = cv2.Canny(blurred, threshold1, threshold2)# 边缘连接edges = cv2.dilate(edges, None)# 显示图像和边缘cv2.imshow('Original Image', image)cv2.imshow('Canny Edges', edges)cv2.waitKey(0)cv2.destroyAllWindows()通过以上代码，我们可以加载一张图像，并对其应用Canny边缘检测算法，最终显示原始图像和检测到的边缘。
以下是一个示例代码，展示了如何使用Canny边缘检测算法来检测交通标志的轮廓。
import cv2# 读取图像image = cv2.imread('traffic_sign.jpg')# 将图像转换为灰度图gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)# 高斯滤波blurred = cv2.GaussianBlur(gray, (5, 5), 0)# 计算梯度gradient_x = cv2.Sobel(blurred, cv2.CV_64F, 1, 0, ksize=3)gradient_y = cv2.Sobel(blurred, cv2.CV_64F, 0, 1, ksize=3)# 计算梯度幅值和方向gradient_magnitude = cv2.magnitude(gradient_x, gradient_y)gradient_direction = cv2.phase(gradient_x, gradient_y, angleInDegrees=True)# 非极大值抑制edges = cv2.Canny(blurred, threshold1, threshold2)# 边缘连接edges = cv2.dilate(edges, None)# 检测轮廓contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 绘制轮廓cv2.drawContours(image, contours, -1, (0, 255, 0), 2)# 显示图像和边缘检测结果cv2.imshow('Original Image', image)cv2.imshow('Canny Edges', edges)cv2.waitKey(0)cv2.destroyAllWindows()以上代码中，我们首先读取一张包含交通标志的图像，并将其转换为灰度图像。然后，我们应用高斯滤波和Canny边缘检测算法来提取图像的边缘。接下来，我们使用轮廓检测函数
**cv2.findContours()**找到边缘的轮廓，并将其绘制到原始图像上。最后，我们显示原始图像和边缘检测结果。这个示例代码可以用于交通标志识别系统中，帮助检测和定位交通标志的位置。
**cv2.GaussianBlur()**是OpenCV图像处理库中用于进行高斯模糊的函数之一。高斯模糊是一种常用的图像平滑技术，它可以减少图像中的噪声和细节，使图像在一定程度上变得模糊。 该函数的语法如下：
dst = cv2.GaussianBlur(src, ksize, sigmaX[, dst[, sigmaY[, borderType]]])参数说明：
src: 输入图像。可以是单通道或多通道图像，深度应为CV_8U、CV_16U、CV_16S、CV_32F或CV_64F之一。ksize: 高斯核大小。可以是一个整数，表示正方形核的边长，或者是一个(height, width)的元组表示矩形核的尺寸。尺寸必须是正奇数。sigmaX: X方向上的高斯核标准差。如果为0，则根据ksize自动计算。dst: 输出图像。与输入图像具有相同的大小和类型。sigmaY: Y方向上的高斯核标准差。如果为0，则与sigmaX相同。borderType: 边界模式。默认为cv2.BORDER_DEFAULT。 实现高斯模糊的具体步骤如下： 计算高斯核。高斯核是一个二维高斯分布函数在图像上的离散近似。高斯核的大小和标准差决定了模糊的程度。在处理图像的每个像素时，将该像素和其周围像素按照高斯核进行加权平均。权重取决于两个像素之间的距离和高斯分布函数的值。对于图像边缘的像素，在计算加权平均时，根据指定的边界类型来处理边界像素。 返回的结果是经过高斯模糊处理后的图像。通过调整ksize和sigmaX参数，可以控制模糊的程度和效果。 简单示例代码如下：import cv2# 读取图像image = cv2.imread('input.jpg')# 高斯模糊blurred = cv2.GaussianBlur(image, (5, 5), 0)# 显示原始图像和模糊后的图像cv2.imshow('Original Image', image)cv2.imshow('Blurred Image', blurred)cv2.waitKey(0)cv2.destroyAllWindows()在示例中，我们读取了一张图像，并使用**cv2.GaussianBlur()**函数对其进行了高斯模糊处理。通过调整模糊核的大小和标准差，可以获得不同程度的模糊效果。
三、总结
Sobel和Prewitt是基于卷积的边缘检测算法，通过计算图像梯度来寻找边缘。Canny算法是一种多阶段的边缘检测方法，包括高斯滤波、梯度计算、非极大值抑制和双阈值边缘跟踪。每种算法都有其特定的核心公式和实现步骤，用于检测图像中的边缘。在实际应用中，根据具体需求和图像特点选择合适的边缘检测算法。
