【小沐学GIS】基于C++QT绘制三维数字地球Earth（OpenGL）

3 人参与  2024年05月16日 10:10  分类 : 《休闲阅读》  评论

点击全文阅读


?三维数字地球系列相关文章如下?：
1【小沐学GIS】基于C++绘制三维数字地球Earth（456:OpenGL、glfw、glut）第一期
2【小沐学GIS】基于C++绘制三维数字地球Earth（456:OpenGL、glfw、glut）第二期
3【小沐学GIS】基于C++OpenSceneGraph(OSG)绘制三维数字地球Earth（7:OpenGL）
4【小沐学GIS】基于C++QT绘制三维数字地球Earth（8:OpenGL）
5【小沐学GIS】基于C++绘制太阳系SolarSystem（9:OpenGL、glfw、glut）
6【小沐学GIS】基于C#绘制三维数字地球Earth（10:OpenGL）
7【小沐学GIS】基于Python绘制三维数字地球Earth（11:OpenGL）
8【小沐学GIS】基于Android绘制三维数字地球Earth（12:OpenGL）
9【小沐学GIS】基于WebGL绘制三维数字地球Earth（13:OpenGL）

文章目录

1、简介1.1 Qt简介1.2 Qt的pro文件的32位或64位1.3 OpenGL添加glu库1.4 OpenGL添加glut库 2、在线地图访问地址5、代码测试（3d瓦片地图）5.3 opengl / qt5 / c++ / 影像地图 （3d，瓦片贴图） 6、代码测试（2d瓦片地图）6.5 opengl / qt5 / glm / cpprest / c++ / 必应地图 （2d，瓦片贴图）6.6 qt5 / c++ / 谷歌地图 （2d，瓦片贴图） 8、代码测试（整体地球）8.1 QtOpenGL / qt5 / c++ / 地球/飞线（3d）8.2 QtOpenGL / qt5 / c++ / 浮动小地球（3d）8.3 QtOpenGL / qt5 / c++ / imgui / 视角切换（3d）8.4 QOpenGLWidget / qt5 / c++ / QImage / 云层白天夜晚（3d）8.5 QOpenGLFunctions / qt5 / c++ / QImage（3d） 结语

1、简介

1.1 Qt简介

https://www.qt.io/zh-cn/

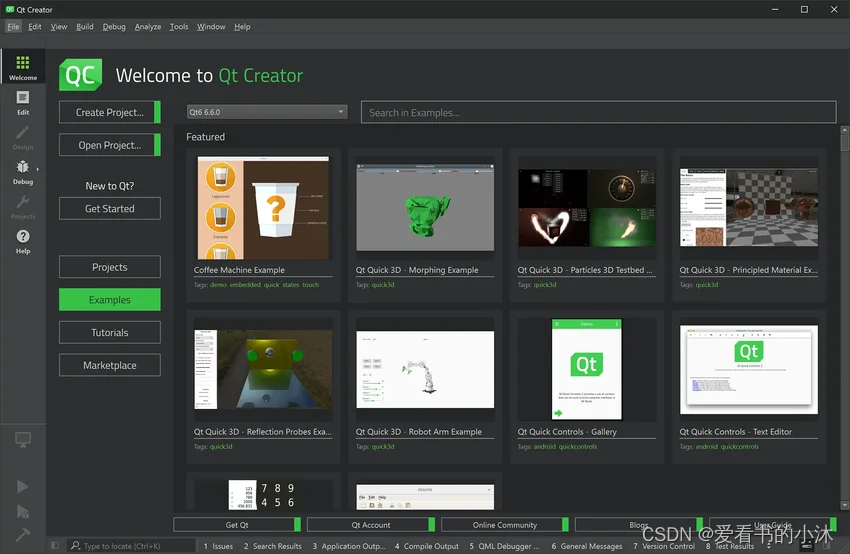

Qt（官方发音 [kju:t]，音同 cute）是一个跨平台的 C++ 开发库，主要用来开发图形用户界面（Graphical User Interface，GUI）程序，当然也可以开发不带界面的命令行（Command User Interface，CUI）程序。
在这里插入图片描述

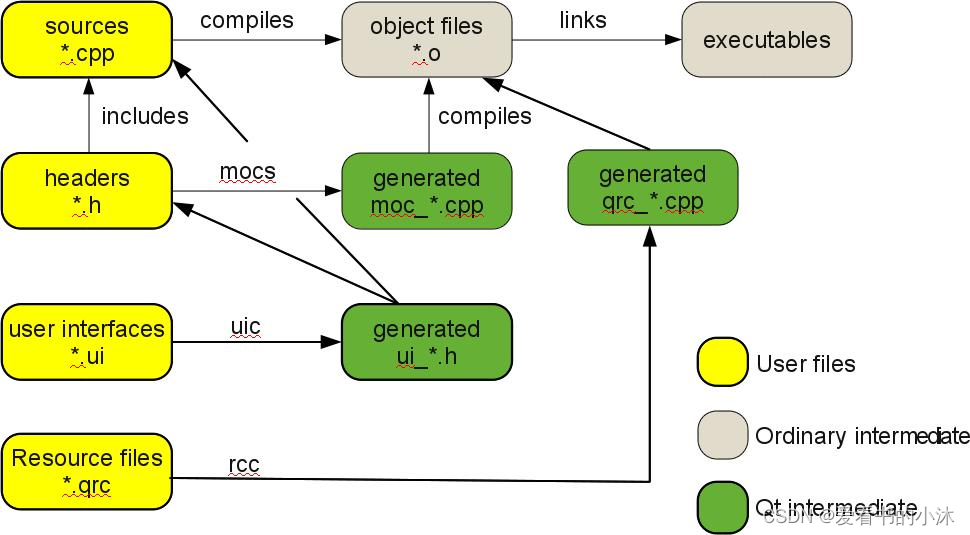

Qt 经常被当做一个 GUI 库，用来开发图形界面应用程序，但这并不是 Qt 的全部；Qt 除了可以绘制漂亮的界面（包括控件、布局、交互），还包含很多其它功能，比如多线程、访问数据库、图像处理、音频视频处理、网络通信、文件操作等，这些 Qt 都已经内置了。
在这里插入图片描述

在线安装地址：
https://www.qt.io/download-open-source
https://download.qt.io/official_releases/online_installers/

所有Qt版本下载地址：
http://download.qt.io/archive/qt/

所有Qt Creator下载地址：
http://download.qt.io/archive/qtcreator/

所有Qt VS开发插件下载地址:
http://download.qt.io/archive/vsaddin/

Qt相关下载大全
http://download.qt.io/

在这里插入图片描述

1.2 Qt的pro文件的32位或64位

Qt的pro文件里如何判断系统是32位或64位。

方法1
Since Qt5 you can use QT_ARCH  to detect whether your configuration is 32 or 64. When the target is 32-bit, that returns i386  and in case of a 64-bit target it has the value of x86_64. So it can be used like:    contains(QT_ARCH, i386) {        message("32-bit")    } else {        message("64-bit")    }
方法2
win32 {    ## Windows common build here    !contains(QMAKE_HOST.arch, x86_64) {        message("x86 build")        ## Windows x86 (32bit) specific build here    } else {        message("x86_64 build")        ## Windows x64 (64bit) specific build here    }}
方法3
Qt allows you to pass arbitrary config parameters which you can use to separate the targets.By having a conditional config in your project file:CONFIG(myX64, myX64|myX32) {    LIBPATH += C:\Coding\MSSDK60A\Lib\x64} else {    LIBPATH += C:\Coding\MSSDK60A\Lib}and passing that custom config to qmake withqmake CONFIG+=myX64
方法4
The following code works on Windows (at least with all the recent MSVC compilers - didn't test MinGW), Mac OS X (clang) and Linux (GCC). Feel free to omit the first clause and refer to QT_ARCH  directly if you don't need Qt 4 support.#Firstly,Set TARGET_ARCH variable.greaterThan(QT_MAJOR_VERSION, 4) {    TARGET_ARCH=$${QT_ARCH}} else {    TARGET_ARCH=$${QMAKE_HOST.arch}}#Secondly, use TARGET_ARCH to check.contains(TARGET_ARCH, x86_64) {    ARCHITECTURE = x64} else {    ARCHITECTURE = x86}

1.3 OpenGL添加glu库

QT creator中使用openGL的步骤：
windows中都已经自带了openGL库文件以及glu的库文件，可以直接使用。

opengl32.lib和opengl32.dll是微软为了使openGL能在windows上运行所做的动态库，glu是个扩展库。有openGL库的地方，基本上就同时存在glu库。
为了在QT中使用openGL库，需要在.pro文件中添加这个库：

LIBS += -lopengl32 -lglu32

在程序中添加：

#include <GL/gl.h>#include <GL/glu.h>

1.4 OpenGL添加glut库

在pro 文件中添加:

QT += opengl
MSVC版本
#第一种就是直接加据对路径LIBS += D:/Qt/Qt5.12.6/5.12.6/msvc2017_64/lib/freeglut.lib D:/Windows/Kits/10/Lib/10.0.17763.0/um/x64/OpenGL32.Lib#第二种就是直接加库文件，这个的前提是你的库文件必须在系统目录或者工程编译生成目录build-untitled-Desktop_Qt_5_12_6_MSVC2017_64bit-Debug下LIBS += freeglut.lib OpenGL32.Lib#第三种就是多个库在同一个文件夹下的时候，连接使用LIBS += -LD:/Qt/Qt5.12.6/5.12.6/msvc2017_64/lib -lfreeglut -lOpenGL32#第四种就是相对路径./表示生成目录build-untitled-Desktop_Qt_5_12_6_MSVC2017_64bit-DebugLIBS += -L./ -lfreeglut -lOpenGL32
MinGW版本
LIBS += -LD:/Qt/Qt5.12.6/5.12.6/mingw73_32/lib -llibfreeglut -lopengl32
LIBS模板:
#$$OUT_PWD表示编译生成的那个目录，$$PWD表示.pro文件的那个目录#win32:CONFIG(release, debug|release): LIBS += -L$$OUT_PWD/../../../projects/mylib/release/ -lmylib#else:win32:CONFIG(debug, debug|release): LIBS += -L$$OUT_PWD/../../../projects/mylib/debug/ -lmylib#else:unix: LIBS += -L$$OUT_PWD/../../../projects/mylib/ -lmylib

最后在cpp文件中加入#include <GL/glut.h>,这样就可以使用glut中的函数了。

2、在线地图访问地址

以下url中：
Z-瓦片层级，一般支持0-18级，越大代表越清晰；
X-瓦片列号，从西向东（0->360），依次0，1，2，……；
Y-瓦片行号，从北向南（有些也可能是从南向北），依次0，1，2，……；

//Cesium访问new Cesium.UrlTemplateImageryProvider({     //调用影像服务      url: "https://mt1.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}" })new Cesium.BingMapsImageryProvider({     url: 'https://dev.virtualearth.net',     key: bingmapToken,     mapStyle: Cesium.BingMapsStyle.AERIAL })//leaflet访问L.tileLayer('https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineCommunity/MapServer/tile/{z}/{y}/{x}', {     maxZoom: 18,     attribution: 'ArcGIS Map',     id: 'arcgis.streets' }).addTo(map);  //openlayers3访问 new ol.layer.Tile({     source: new ol.source.XYZ({         url: 'https://mt2.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}'     }) })  //openlayers2访问 new OpenLayers.Layer.XYZ(     "layername",      ["https://mt1.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}",         "https://mt2.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}",         "https://mt3.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}"     ], {         attribution: "XYZ Imagery",         transitionEffect: "resize"     } )
1、arcgis街道图：https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineCommunity/MapServer/tile/{z}/{y}/{x}灰色图：https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineStreetGray/MapServer/tile/{z}/{y}/{x}深蓝夜色：https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineStreetPurplishBlue/MapServer/tile/{z}/{y}/{x}2、googlemaplys参数可选值包括：h（街道图）、m（街道图）、p（街道图）、r（街道图）、s（影像无注记）、y（影像含注记）、t（地形图）街道图：https://www.google.cn/maps/vt?lyrs=m@189&gl=cn&x={x}&y={y}&z={z}卫星图：https://www.google.cn/maps/vt?lyrs=s@189&gl=cn&x={x}&y={y}&z={z}（或者http://mt1.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}）3、Amap(高德地图)街道：（z>=3才有数据）https://webrd01.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}影像图：https://webst01.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}4、OSM街道图（国外服务器，访问较慢）：https://c.tile.openstreetmap.org/{z}/{x}/{y}.pnghttps://tile-b.openstreetmap.fr/hot/{z}/{x}/{y}.png5、Mapbox建筑图：（国内数据略陈旧）https://b.tiles.mapbox.com/v3/osmbuildings.kbpalbpk/{z}/{x}/{y}.png黑色底图：https://a.basemaps.cartocdn.com/dark_all/{z}/{x}/{y}.png6、Mapbox卫星图：https://a.tiles.mapbox.com/v4/mapbox.satellite/{z}/{x}/{y}.png?access_token={your key}街道图：https://a.tiles.mapbox.com/v4/mapbox.streets/{z}/{x}/{y}.png?access_token={your key}带区划黑底：https://a.tiles.mapbox.com/v4/mapbox.dark/{z}/{x}/{y}.png?access_token={your key}7、天地图（http://lbs.tianditu.gov.cn/server/MapService.html）影像图：（z>=1）https://t0.tianditu.gov.cn/img_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={your key}矢量底图：（z>=1）https://t0.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={your key}注记：（z>=1）https://t2.tianditu.com/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&TileMatrix={z}&TileRow={y}&TileCol={x}&style=default&tk={your key}8、BingMaphttps://ecn.t0.tiles.virtualearth.net/tiles/a1.jpeg?g=7234https://ecn.t0.tiles.virtualearth.net/tiles/a13.jpeg?g=7234https://ecn.t0.tiles.virtualearth.net/tiles/a130.jpeg?g=7234从Level1开始，g=7234/100/-10……为任意正负整数

5、代码测试（3d瓦片地图）

5.3 opengl / qt5 / c++ / 影像地图 （3d，瓦片贴图）

相关介绍见网址：
【小沐学GIS】基于C++绘制三维数字地球Earth（OpenGL、glfw、glut）第二期

6、代码测试（2d瓦片地图）

6.5 opengl / qt5 / glm / cpprest / c++ / 必应地图 （2d，瓦片贴图）

相关介绍见网址：
【小沐学GIS】基于C++绘制三维数字地球Earth（OpenGL、glfw、glut）第二期

6.6 qt5 / c++ / 谷歌地图 （2d，瓦片贴图）

相关介绍见网址：
【小沐学GIS】基于C++绘制三维数字地球Earth（OpenGL、glfw、glut）第二期

8、代码测试（整体地球）

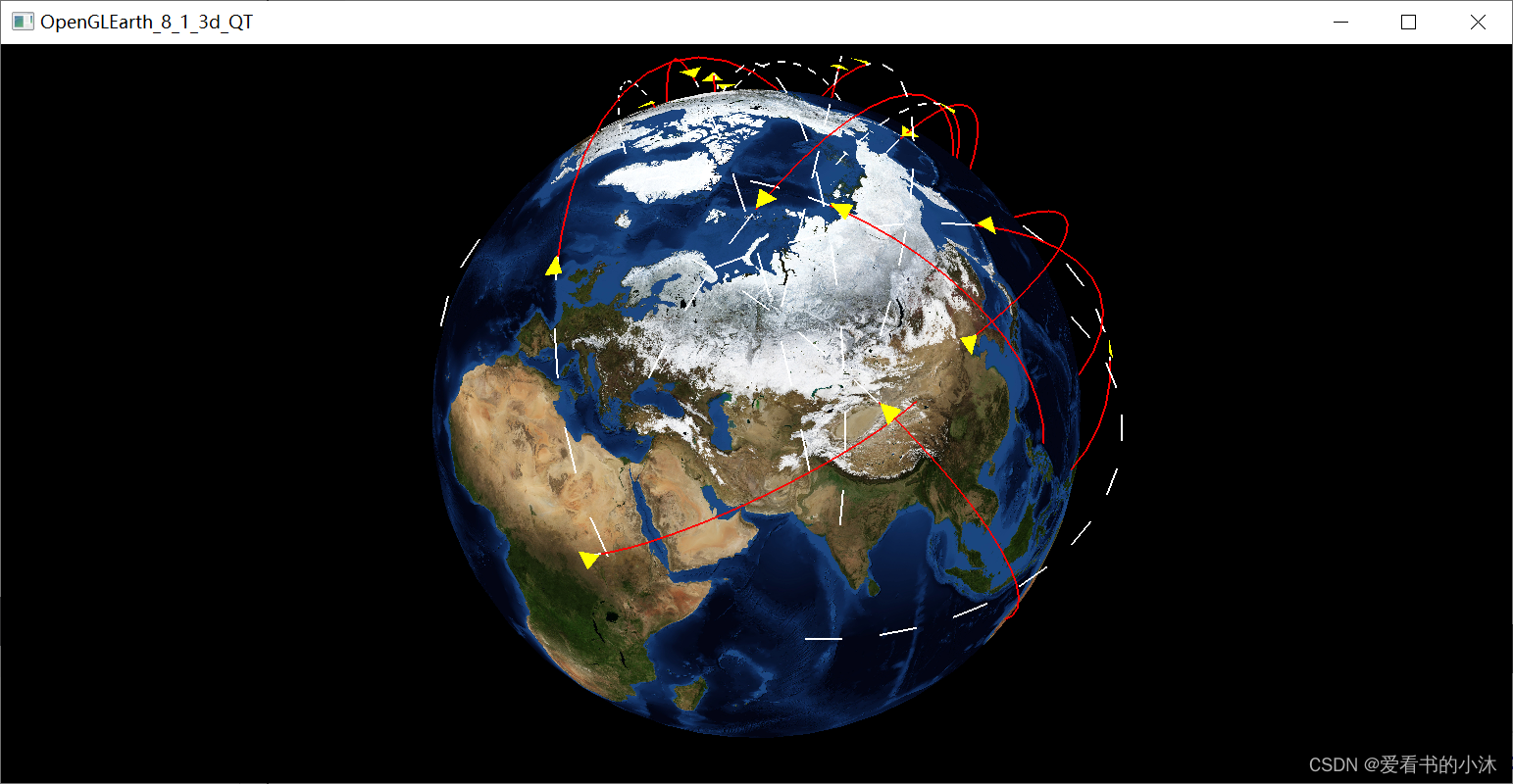

8.1 QtOpenGL / qt5 / c++ / 地球/飞线（3d）

在这里插入图片描述
在这里插入图片描述

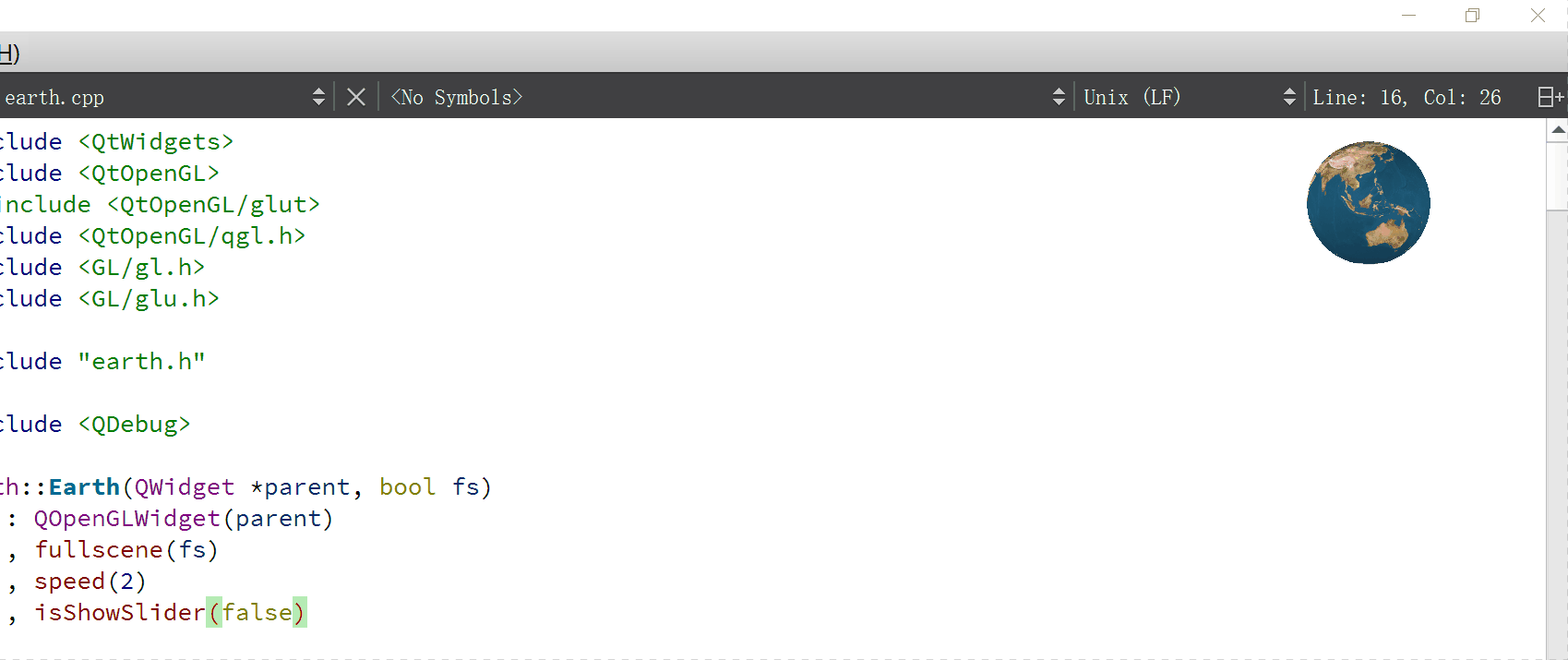

8.2 QtOpenGL / qt5 / c++ / 浮动小地球（3d）

在这里插入图片描述

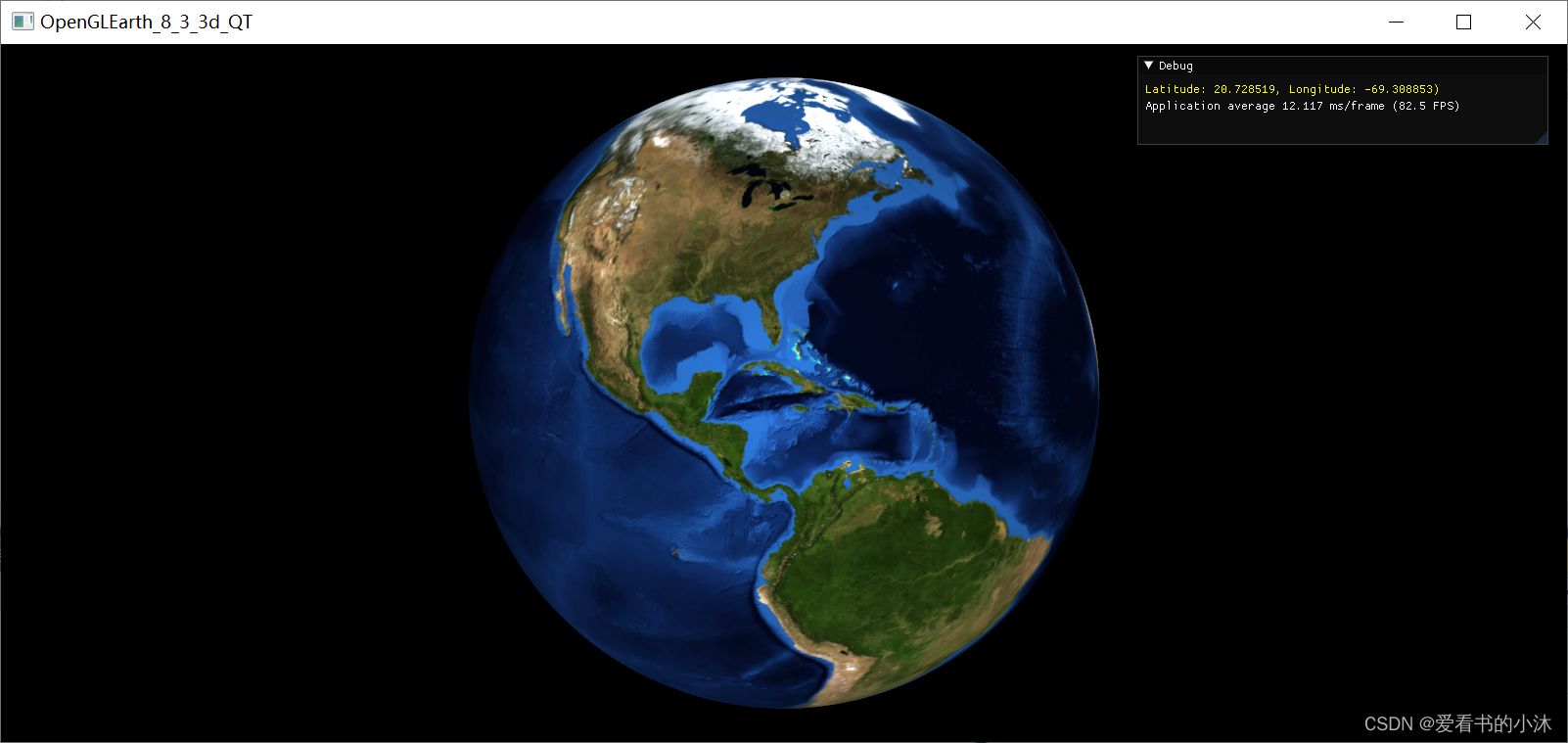

8.3 QtOpenGL / qt5 / c++ / imgui / 视角切换（3d）

在这里插入图片描述
在这里插入图片描述

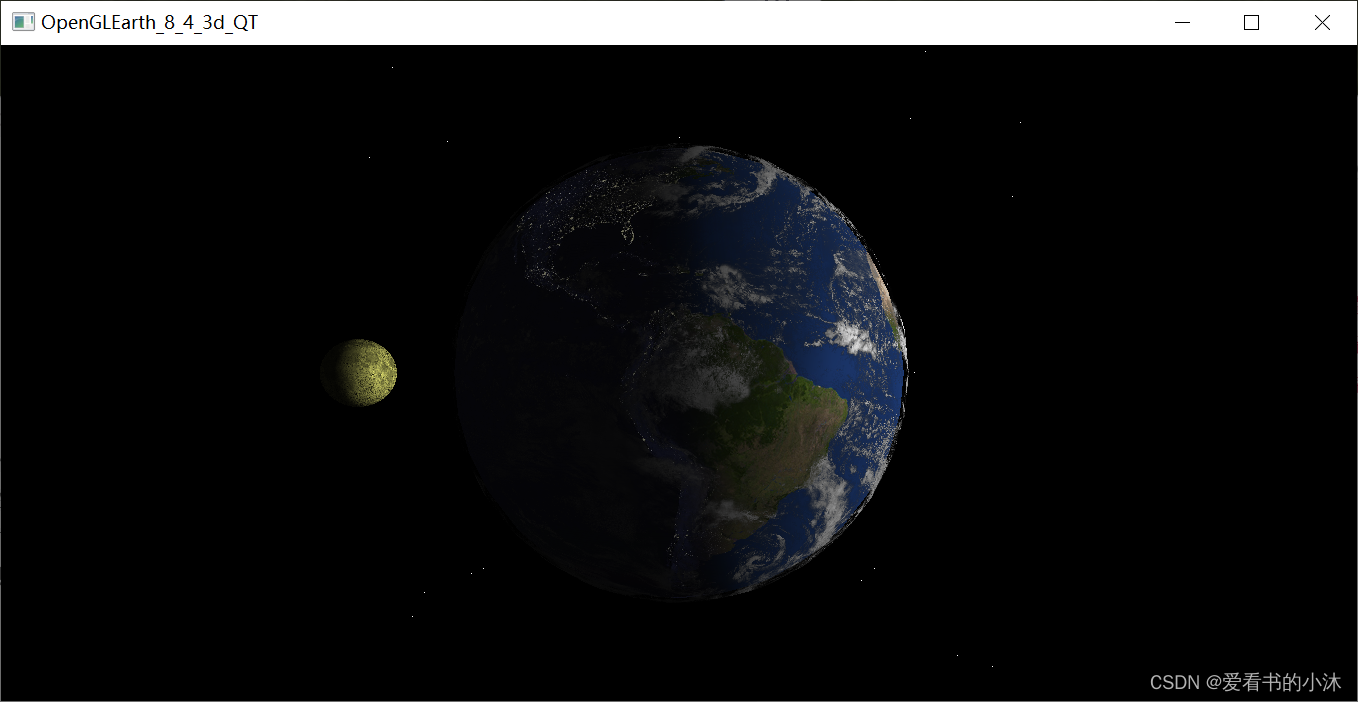

8.4 QOpenGLWidget / qt5 / c++ / QImage / 云层白天夜晚（3d）

在这里插入图片描述
在这里插入图片描述

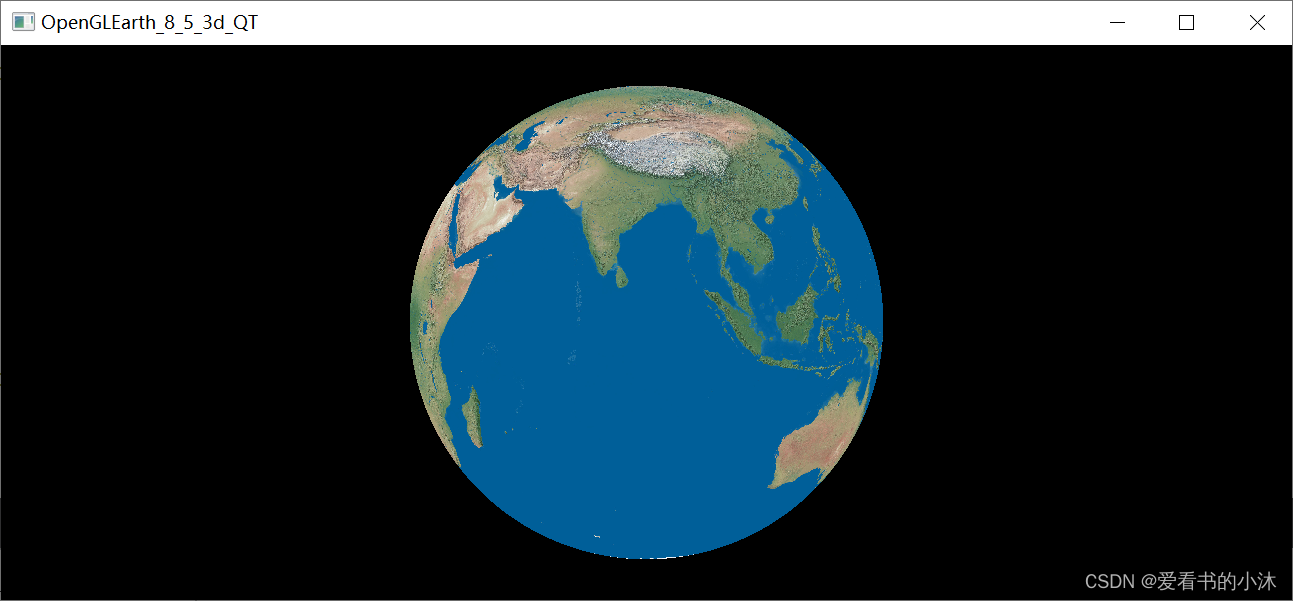

8.5 QOpenGLFunctions / qt5 / c++ / QImage（3d）

在这里插入图片描述
在这里插入图片描述

结语

如果您觉得该方法或代码有一点点用处，可以给作者点个赞，或打赏杯咖啡；╮(￣▽￣)╭
如果您感觉方法或代码不咋地//(ㄒoㄒ)//，就在评论处留言，作者继续改进；o_O???
如果您需要相关功能的代码定制化开发，可以留言私信作者；(✿◡‿◡)
感谢各位童鞋们的支持！( ´ ▽´ )ﾉ ( ´ ▽´)っ！！！
