前言
本篇以Ai-BS21-32S（Kit）为例指导烧录固件。
Ai-BS21-32S_Kit是由深圳市安信可科技有限公司开发的蓝牙星闪开发板。该模块核心处理器芯片Hi2821是一款高集成2.4GHzSoCBLE&SLE芯片，支持BLE5.4/SLE1.0，集成RF电路，RF包含功率放大器PA、低噪声放大器、TX/RXSwitch、集成电源管理等模块，支持1M/2M/4M3种带宽，最大支持12Mbit/s速率。
一、软硬件准备
1.硬件准备
Ai-BS21-32S开发板或模组一个Tpye-C线（开发板）、杜邦线（模组）USB转TTL2.软件准备
星闪烧录软件——点击下载安信可串口调试工具——点击下载二、接线
1.开发板接线

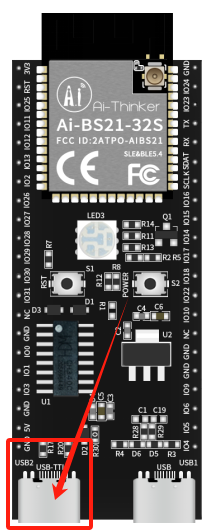

使用USB-Type-C接入开发板下方左侧USB2口
2.模组接线

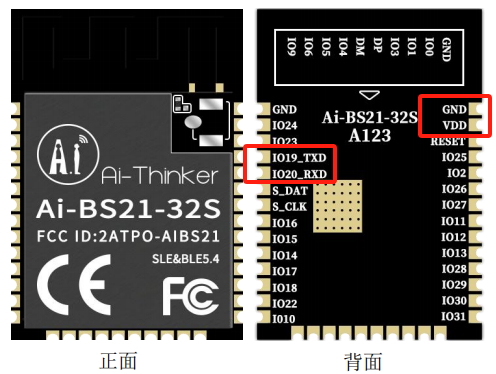

使用TTL烧录工具接入串口，接线如下
| TTL 工具 | Ai-BS21-32S |
|---|---|
| 3.3V(Vo) | VDD |
| TXD | RX |
| RXD | TX |
| GND | GND |
三、烧录软件使用
打开烧录工具
操作步骤如下
选择端口与固件
连接端口并进入烧录模式（若没有固件则自动进入烧录模式），点击Connect后若没有出现Z”CCC等字样，开发板则按下左侧按钮RTS复位进入烧录模式，模组则手动插拔VDD进入烧录模式

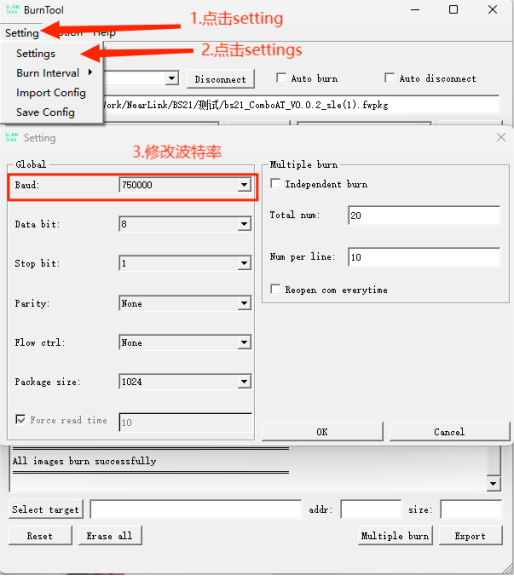

非必要步骤，可修改烧录波特率，最高支持750000

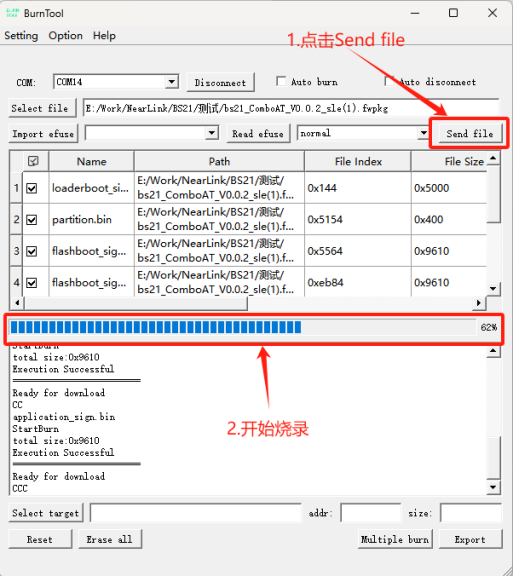

开始烧录
四、校验

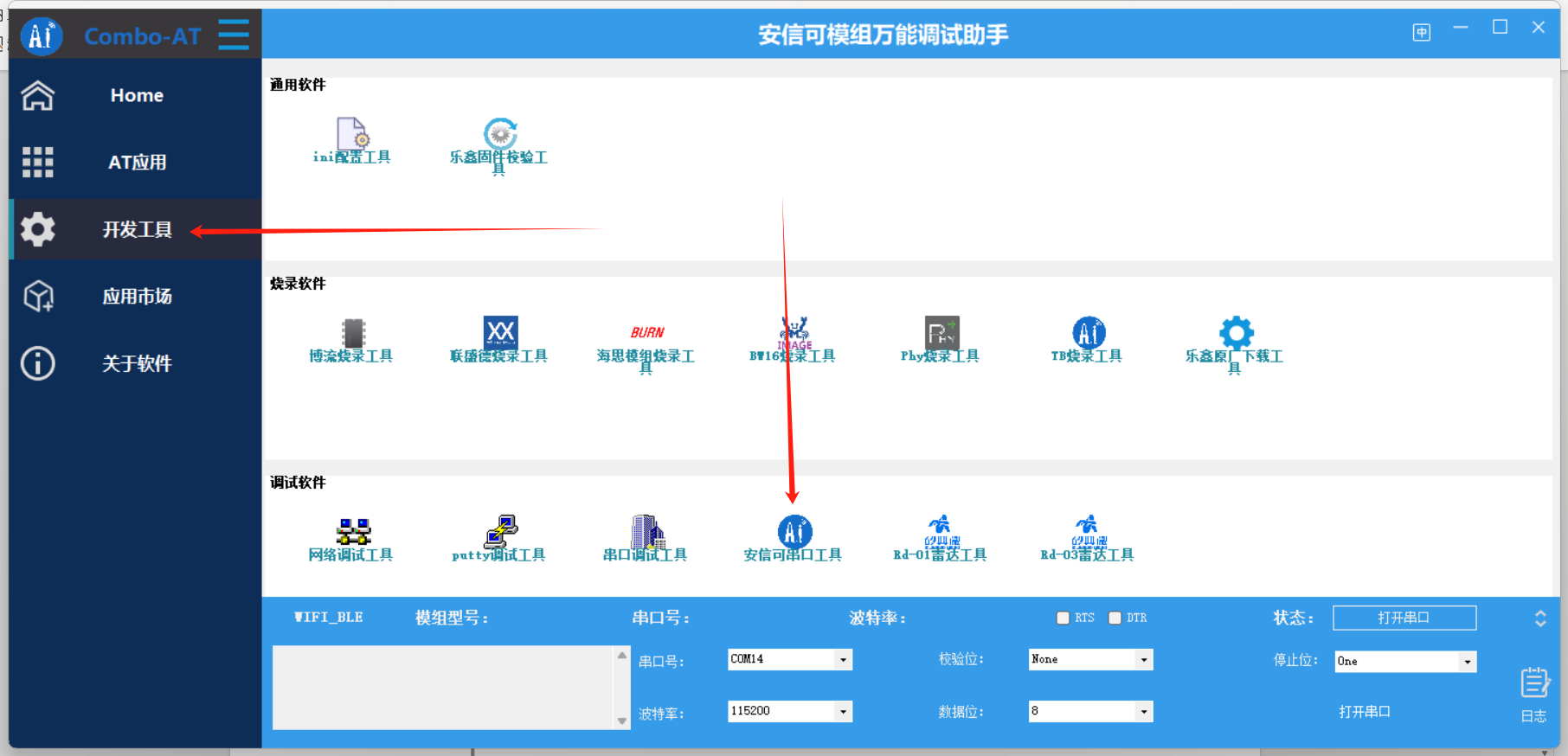

烧录需要重新上电，开发板插拔Type-C线，模组则插拔TTL打开安信可串口调试工具
选择端口，波特率115200，查看启动信息
联系我们
以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
