【大唐杯学习超快速入门】5G技术原理仿真教学——5G网络组网部署

25 人参与 2023年05月06日 09:45 分类 : 《随便一记》评论

点击全文阅读

这个部分整体还算比较简单

前8个option3/4/7

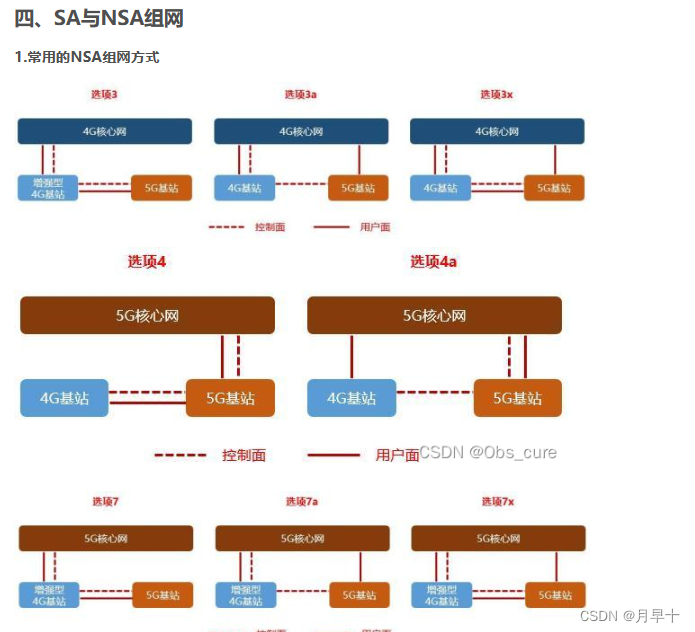

组网看第四部分

在这里插入图片描述
可以总结出：

都使用了4G与5G基站，option3都是4G核心网，option4与option7都是5G核心网，option7使用增强型4G基站。7与4的区别是7最终用5G基站接入用户，4G基站为中继，而4最终用4G基站接入用户，5G基站为中继.（3也是以5G基站最终接入）option#不带后缀是u与c双向连接，option#a是最终接入基站将c只直连核心网，option#x是最终接入基站将c直连核心网与中继基站

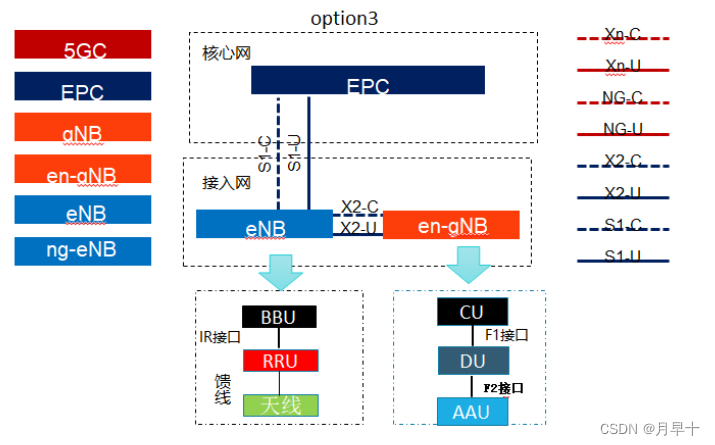

option3

在这里插入图片描述

EPC就是是4G核心网，EPC接出到控制面与用户面的接口分别为S1-C与S1-U ，而4G基站与5G基站间接口是X25g基站中CU与DU是F1接口，DU与AAU接口是F2。而4G基站中BBU与RRU间是IR接口，RRU与天线间是馈线。option3使用的都是en-gNB和eNB，而option4与option7使用的都是ng-eNB和gNB

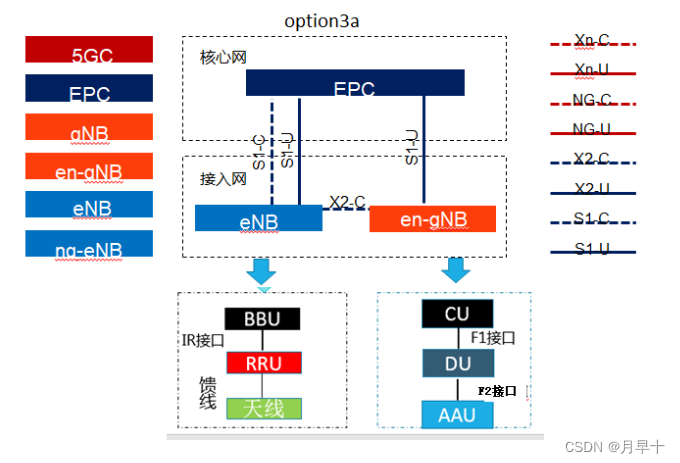

option3a

在这里插入图片描述

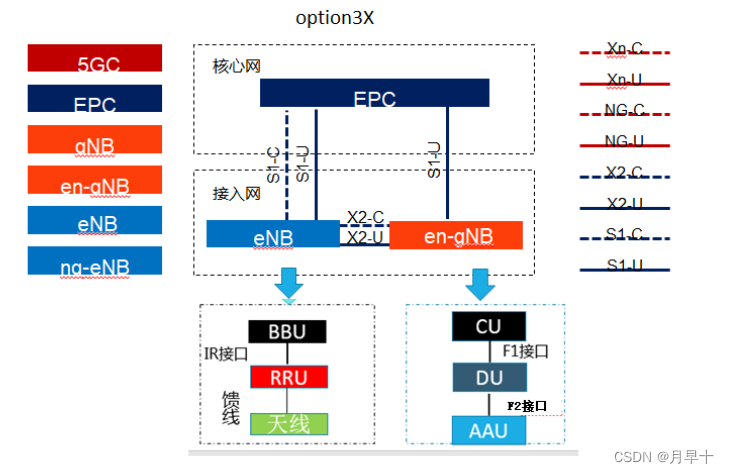

option3x

在这里插入图片描述

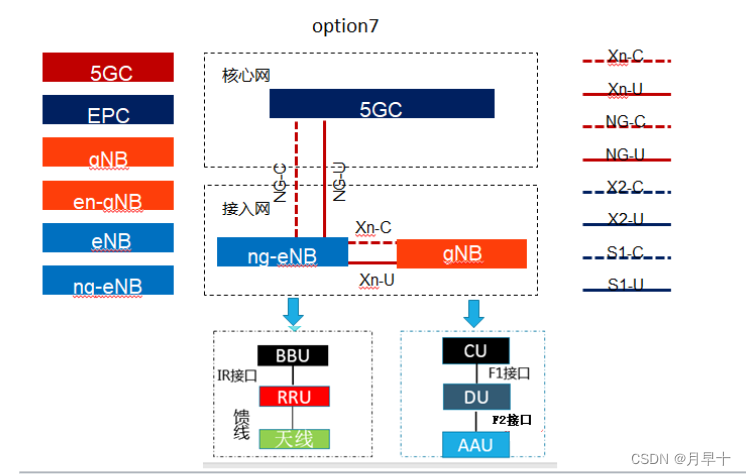

option7

在这里插入图片描述

由于使用的核心网是5G核心网，所以基站间接口变为Xn

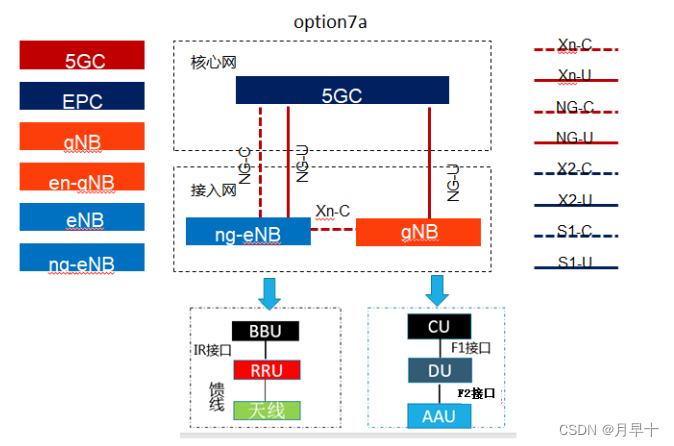

option7a

在这里插入图片描述

option7x

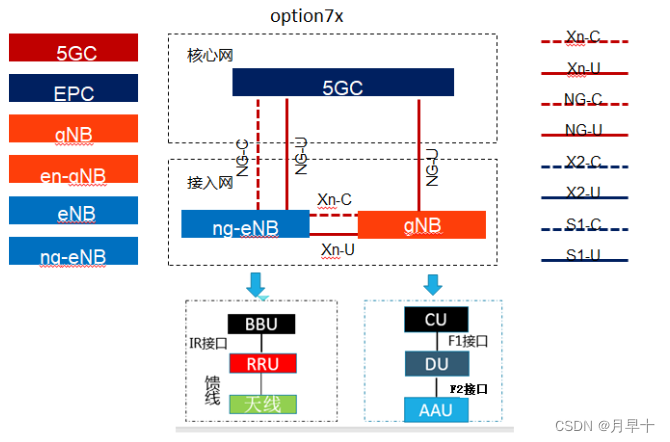

在这里插入图片描述

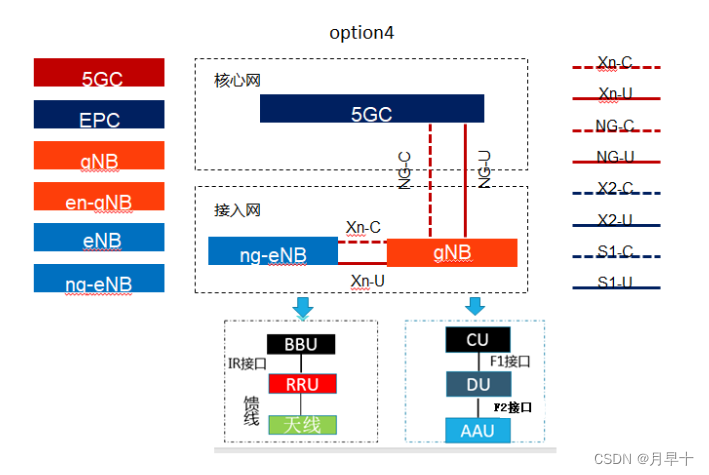

option4

在这里插入图片描述

option4a

在这里插入图片描述

SA集中部署

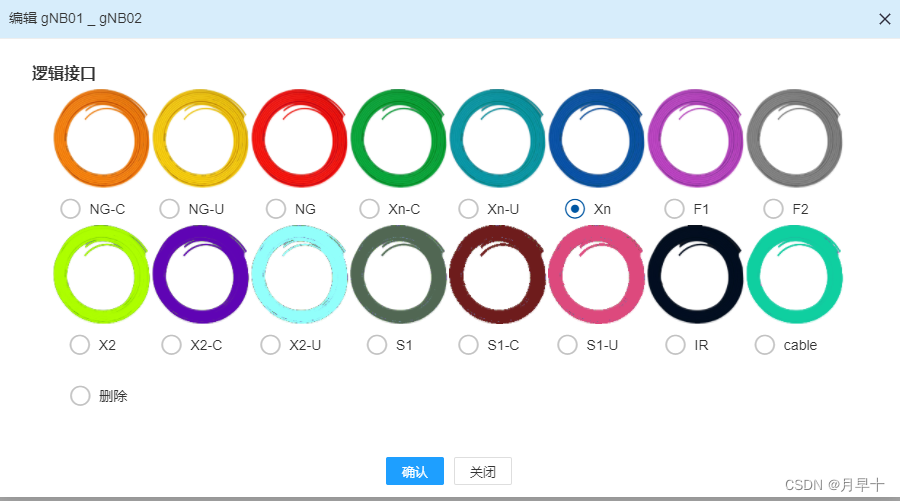

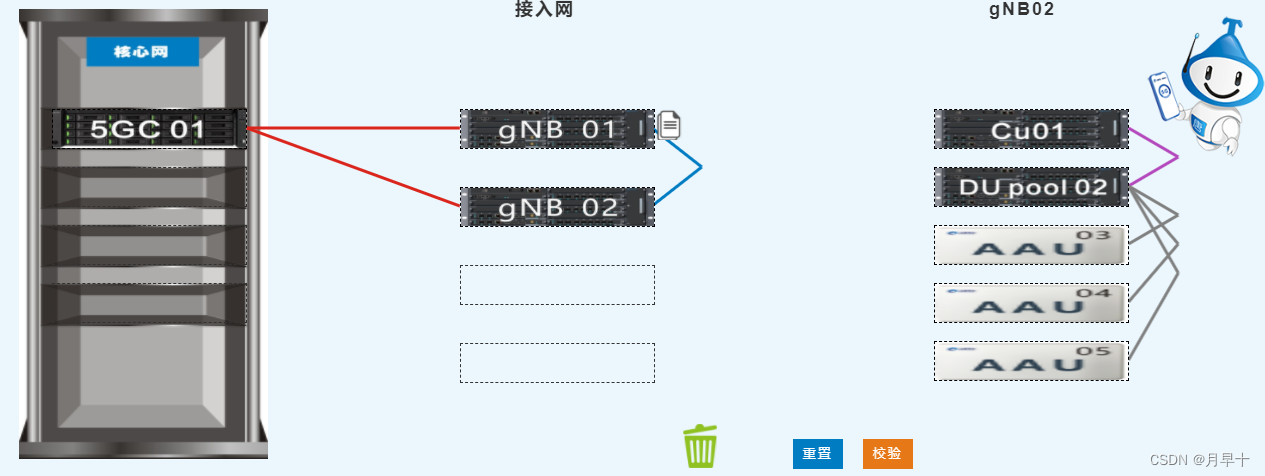

SA集中部署，一个核心网，两个配置一样的基站且彼此连接，不使用DU而是使用到DU pool连接多个AAU

在这里插入图片描述

上面一排都是5G接口，下面一排都是4G接口。最后两个是基站内部接口，前面两种是基站与核心网接口和基站与基站间接口
接口汇总：5GC接到基站的接口是NG，EPC接出到控制面与用户面的接口分别为S1-C与S1-U ，核心网为EPC时，4G基站与5G基站间接口是X2而为5G时为Xn，5g基站中CU与DU是F1接口，DU与AAU接口是F2。而4G基站中BBU与RRU间是IR接口，RRU与天线间是馈线。
