题目

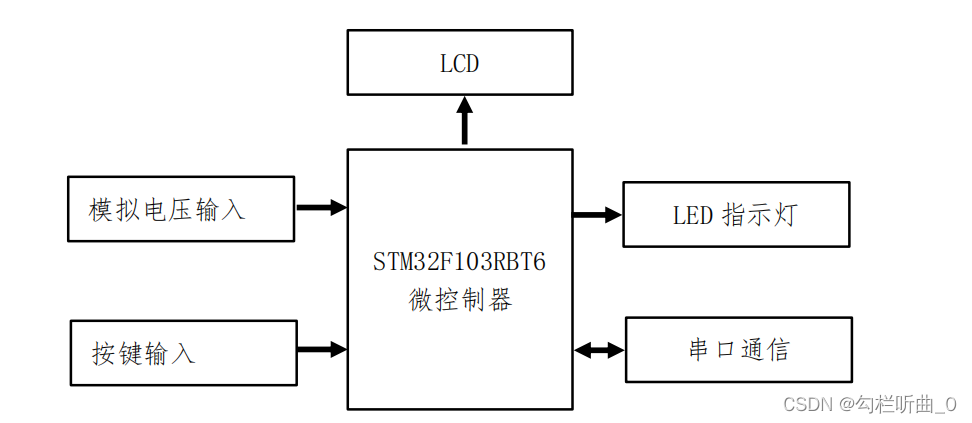

硬件框图
功能描述
基本功能
1)测量竞赛板上电位器R37输出的模拟电压信号Vwa;，并通过LCD 实现数据的
实时显示。
2)通过按键完成显示界面切换、参数设置等功能。
3）支持通过串口进行参数设置的功能。
4)通过LED指示灯完成状态指示功能。
5)设计要求
电压数据刷新时间:≤0.5秒。
按键响应时间:≤0.1秒。
根据试题要求设计合理的电压数据采样频率，并对ADC采样到的电压数据进行有效的数字滤波。
显示功能

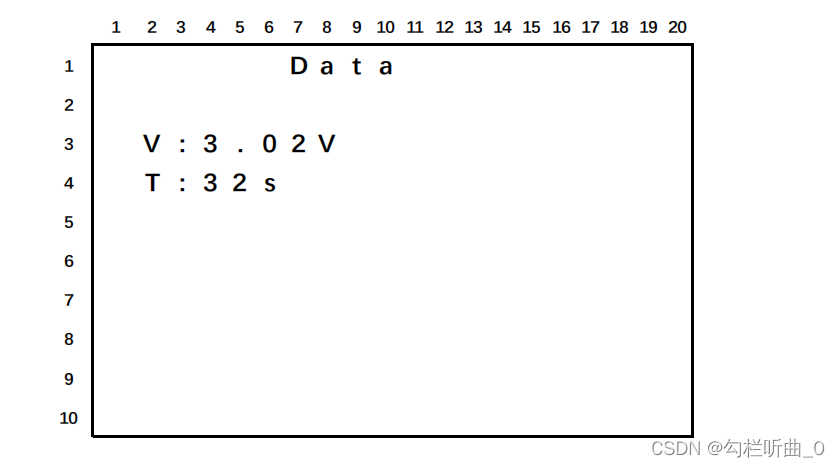

1)数据界面
通过液晶屏显示三个数据项，包括:界面名称Data、电位器R37输出的电压值V和计时结果T，电压值保留小数点后2位有效数字。

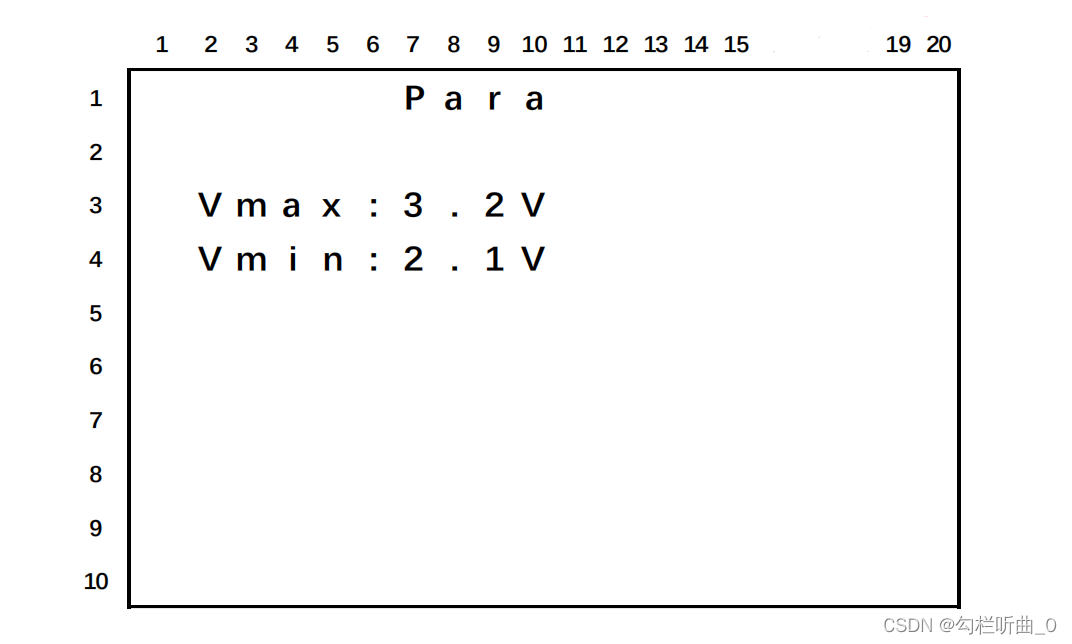

2)参数界面
通过液晶屏显示三个数据项，包括界面名称Para、电压参数Vmax和Vmin。电压参数保留小数点后1位有效数字。
显示说明·
显示背景色(BackColor):黑色。
显示前景色(TextColor):白色。
请严格按照图示要求设计各个信息项的名称(区分字母大小写)和行列位置。
计时结果以秒为单位，计时条件下数据实时刷新。
计时说明
1)当电位器R37的输出电压上升到Vmin时，开始计时，声到电压上升到Vmax结束计时。
2)满足开始计时条件，计时时间重置为0秒，并以秒单位开始计时。

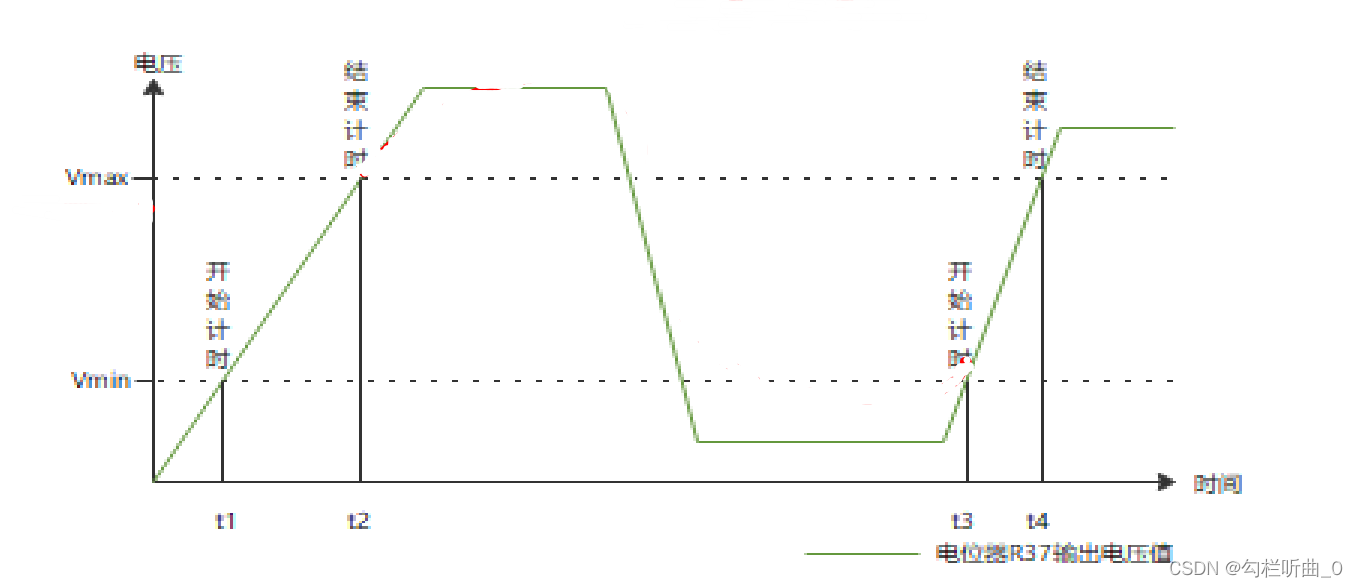

如上图所示的电压变化曲线中，从t1时刻开始以秒为单位计时，直到t2时刻触发停止计时条件，停止计时;t3时刻重新触发计时（计时时间重置为0)，直到t4时刻停止计时。

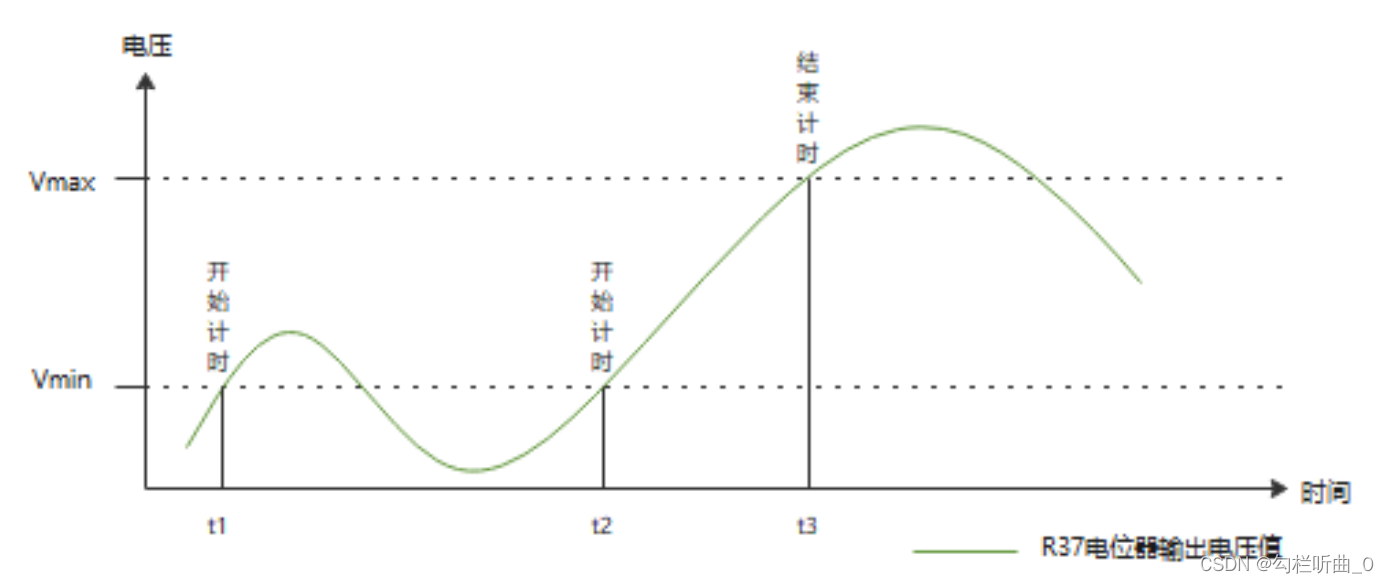

如上图所示的电压变化曲线中，从t1时刻开始以秒为单位计时，t2时刻再次触发计时条件，重置计时时间为0，直至t3时刻结束计时。
按键功能
1) B1:界面切换按键．切换选择数据界面或参数界面。
2) B2:每次按下B2按键，Vmax参数加0.1V，当参数加到3.3V，再次按下B2后返回0.0V。
3) B3:每次按下B3按键，Vm参数加0.1V，当参数加到3.3V，再次按下B3后返回0.0V。
4) 当设备从参数界面退出,返回数据界面时，自动判断当前设置的参数是否合理，如参数合理则使之生效，如不合理，则弃用本次设置的参数，使用进入参数界面前的原参数。
备注:
B2和B3按键仅在参数设置界面有效。
要求Vmax ≥ Vmin + 1V.
要求Vmax、Vmin可设置范围为0.0V-3.3V。
串口通信功能
1)使用 STM32 USART2完成串口功能。
2)通信波特率:9600bps。
3)串口参数设置命令:“Vmax,Vmin”
例如:“3.2,1.4”，将电压参数Vmax和Vmin分别设置为3.2V和1.4V。
备注:示例中的双引号为字符串标识，非参数设置命令内容。
4)如通过串口接收到的指令存在格式或逻辑错误，设备不执行该条命令。
LED指示灯功能
1)LD1，若当前触发了计时功能，且计时尚未结束，LD1点亮，否则LD1熄灭。
2)LD2，若通过按键设置的参数不合理，LD2点亮，直至下次设置了正确的参数后熄灭。
3)LD3，若串口接收到格式错误指令或不满足参数合理性判断的要求时LD3点亮，直至下次接收到正确指令后熄灭。
初始状态说明
1)上电后，默认处于数据界面。
2)上电默认参数:
Vmax: 3.0V
Vmin: 1.0v
赛题分析
实现看硬件框图，了解考点，本次赛题的考点除了老三样（LED，按键，LCD）以外，主要的考点就是模拟电压输入与串口通信了。
再往下看，就能看到功能描述，就能知道本题大概方向了。主要是测量R37的模拟电压信号，然后串口有一些接收的功能要求。
我们接着往下面看，来到LCD模块，其主要就是把每行每列的字母数值的位置确定。有需要实时显示的就要实时刷新。
再往下的计时，就是本次考题比较核心的内容了，什么时候开始计时，什么时候结束，这两个是很好判断的，但是什么条件时是需要将计时重置为0，这个就需要注意一下了，有两种情况：第一，计时正常结束后，重新开始新一轮的计时；第二，计时开始后，未到计时结束，又重新开始计时。计时是实用中断来实现。
按键与平常也有一些区别，就是在参数界面将参数调好之后，并不会立刻改变真实的参数值，而是需要先进性参数合理性判断，符合要求的参数变动才会保存，否则还是沿用未进行调整时的参数。
串口模块也是用于参数设置，同样的，也需要对参数的合理性进行判断，不合理则不采用，合理则改变参数为串口接收到的数值。
LED模块就是一些指示功能，穿插在其他模块中得以体现。
代码实现
LCD模块
LCD模块就是将各个参数完全按照赛题上的规格来显示即可。
void disp_proc(){if(view==0){char text[30];sprintf(text," Data ");LCD_DisplayStringLine(Line0, (uint8_t *)text);sprintf(text," V:%.2fV",R37_v);LCD_DisplayStringLine(Line2, (uint8_t *)text);sprintf(text," T:%ds",times);LCD_DisplayStringLine(Line3, (uint8_t *)text);}else if(view==1){char text[30];sprintf(text," Para ");LCD_DisplayStringLine(Line0, (uint8_t *)text);sprintf(text," Vmax:%.1fV ",max_v);LCD_DisplayStringLine(Line2, (uint8_t *)text);sprintf(text," Vmin:%.1fV ",min_v);LCD_DisplayStringLine(Line3, (uint8_t *)text);}}中断（按键与计时）模块
中断中，包含了本次赛题多个重点：R37模拟电压信号的获取，计时器计时，计时器何时开始计时，何时结束计时，何时重置计时器。外加一些LED的操作。
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){if(a++ >20){R37_v = getADC(&hadc2);if(R37_f < min_v && R37_v >= min_v){times = 0;flag_t = 1;TurnOn_LED(1);}else if(flag_t == 1 && R37_v < min_v){flag_t = 0;TurnOff_LED(1);}else if(flag_t == 1 && R37_v >= max_v){flag_t = 2;TurnOff_LED(1);}a = 0;R37_f = getADC(&hadc2);}if(flag_t == 1){if(s++ == 100){times++;s = 0;}}else if(flag_t == 2){flag_t = 0;}if(htim->Instance==TIM3){key[0].key_sta=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);key[1].key_sta=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);key[2].key_sta=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);key[3].key_sta=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);for(int i = 0;i < 4; i++ ){switch (key[i].judge_sta){case 0:{if(key[i].key_sta==0) {key[i].judge_sta = 1;//第一次判断是否按下key[i].key_time = 0;}}break;case 1:{if(key[i].key_sta==0)//进入下一次定时器扫描，按键还是按下状态，那么就确认为按下，以此来消抖{key[i].judge_sta = 2;}elsekey[i].judge_sta = 0;}break;case 2:{if(key[i].key_sta==1) //判断是否松手{if(key[i].key_time < 100){key[i].key_flag = 1;}key[i].judge_sta = 0;}else{key[i].key_time++;if(key[i].key_time > 100)//一次扫描10毫秒，100次1000毫秒，就是判断是否长按超过1000毫秒//未松手时,就会执行相应反应{key[i].long_flag = 1;}}}break;}}}}按键模块
按键模块包括判断按键界面上调整参数是否合理的判断，判断后参数的改动。
void key_proc(){if(key[0].key_flag == 1){if(view == 1){if(max_v < min_v + 0.99){max_v = max;min_v = min;TurnOn_LED(2);}else{TurnOff_LED(2);}}else if(view == 0){max = max_v;min = min_v;}view = !view;LCD_Clear(Black);key[0].key_flag = 0;}if(key[1].key_flag == 1){if(view == 1){max_v += 0.1;if(max_v > 3.3){max_v = 0;}}key[1].key_flag = 0;}if(key[2].key_flag == 1){if(view == 1){min_v += 0.1;if(max_v > 3.3){min_v = 0;}}key[2].key_flag = 0;}}串口模块
串口模块只用实现接收功能，接收并判断参数是否合理，合理就对参数进行改变，不合理参数就不做改变。
void uart_rx_proc(){if(rx_pointer>0){if(rx_pointer==7)//如果接收到的是7个字符{sscanf(rxdata,"%c.%c,%c.%c",&max_g,&max_x,&min_g,&min_x);//将字符串拆分max_g1 = atoi(&max_g);max_x1 = atoi(&max_x);min_g1 = atoi(&min_g);min_x1 = atoi(&min_x);if(max_g1 + max_x1/10 >= min_g1 +min_x1/10 +1){max_v = max_g1 + max_x1/10;min_v = min_g1 +min_x1/10;TurnOff_LED(3);}else{TurnOn_LED(3);}}rx_pointer=0;memset(rxdata,0,30);}}望本篇文章对你有所帮助，并在比赛中取得佳绩 ?
