一. 简介
在各个无线通信模块中，由于NRF24L01价格便宜，而且体积小，以及不需要外接天线，传输距离约为10-20米，深受大家的喜爱。在遥控汽车，四轴飞行器中较为常见，在这里给大家分享其具体的使用。
模块共用8个引脚通信方式为SPI接口，速率不能太高，最好在10M以内。
二. 数据传输过程

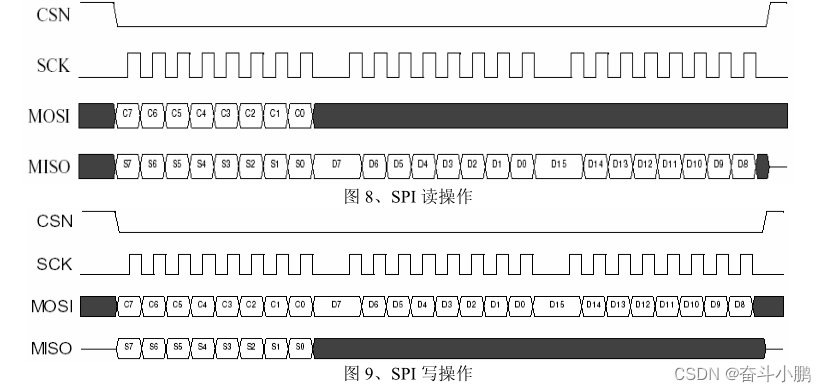

从图中可以看出，数据传输的一些特征。CSN默认为高电平，SCK默认为低电平。数据在SCK的下降沿送出，在SCK的上升沿读取数据，先发送高位，再发送低位。如果使用硬件SPI的话，就可以基于这个来设置SPI极性的相关参数了。先发送指令（在发送指令的同时，nrf会返回状态值），然后后面就是写数据，或者是读数据了。
三. 协议实现
由于这里的SPI的速率不能太高，所以这里就采用软件的方式来实现这个传输过程(使用硬件的话，可以将分频设置大一点)，这样就可以任意选择适合的引脚了。
其中delay()是个空函数，可以加点延时，也可以不加。
Cn ：命令
Data: 写入的数据
size : 数据的大小
代码的实现过程，是和上图一一对应起来的，就作详细的说明了。
void SPI_Write(unsigned char Cn,unsigned char *Data,unsigned char size){unsigned char i,j;CSN_LOW;/*写操作符*/for(i = 0;i < 8; i++){delay();SCK_LOW;if(Cn & 0x80)MOSI_HIGH;elseMOSI_LOW;SCK_HIGH;Cn <<= 1;}delay();/*写数据*/for(i = 0;i < size ;i++){delay();SCK_LOW;delay();delay();unsigned char d = Data[i];for(j = 0;j < 8;j++){SCK_LOW;if(d & 0x80){MOSI_HIGH;}else{MOSI_LOW;}SCK_HIGH;d <<= 1;SCK_HIGH;}}CSN_HIGH;SCK_LOW;}四. NRF24L01命令详解
通过上图，可以看到一共只有8个命令。其中常用的有前六个命令
R/W_REGISTER: 读写寄存器命令，对同一个寄存器进行读写，命令只有第六位不一样，为1就是写，为0就是读。A就是具体的寄存器的地址了。这里有一点要注意，写寄存器是有要求的，只有在掉电或者待机模块下可写。可以简单理解为CE为0，就可以写。
R_RX_PAYLOAD : 读取接收到的数据
W_RX_PAYLOAD:将需要发送的数据写入fifo中，等待发送
FLUSH_TX/RX: 清空发送/接收数据的FIFO。
五. NRF24L01寄存器
一共有24个寄存器，这里就不一一列举出来了，具体对应的功能可以查看数据文档(是中文的哦）。
struct Nrf24L01{uint8_t Control;uint8_tEN_AA;uint8_t EN_RXADDR;uint8_tSETUP_AW;uint8_tSETUP_RETR;uint8_tRF_CH;uint8_tRF_SETUP;uint8_tSTATUS;uint8_tOBSERVE_TX;uint8_t CD;uint8_t RX_ADDR_P0;uint8_t RX_ADDR_P1;uint8_t RX_ADDR_P2;uint8_t RX_ADDR_P3;uint8_t RX_ADDR_P4;uint8_t RX_ADDR_P5;uint8_t TX_ADDR;uint8_t RX_PW_P0;uint8_t RX_PW_P1;uint8_t RX_PW_P2;uint8_t RX_PW_P3;uint8_t RX_PW_P4;uint8_t RX_PW_P5;uint8_t FIFO_STATUS;};六. NRF24L01状态
通过下图，可以知道各个状态对应的功能。这里发送模型需要注意一下，
CE为高10us后，就开始发送数据，如果这个时候把CE拉低了，还是会停留在发送模式，直到数据发送完成，然后到待机模式1
